Chapitre 12 LA FABRICATION DES OBJETS TECHNIQUES LA
Chapitre 12 LA FABRICATION DES OBJETS TECHNIQUES
LA FABRICATION DES OBJETS TECHNIQUES

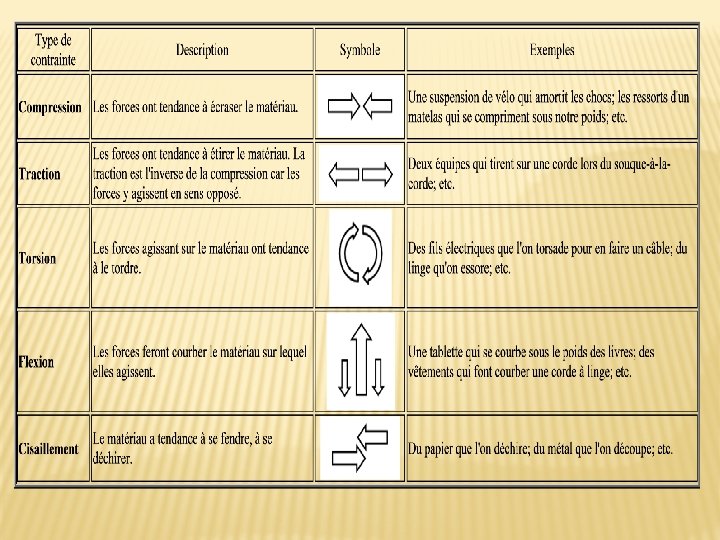

INTRODUCTION �Tous les objets techniques sont fabriques d’un ou plusieurs matériaux. �Les pièces dans les objets techniques sont susceptibles d’être soumises a une ou plusieurs forces extérieures qui tendent a les déformer.
CONSÉQUENCES Déformation permanente Déformation élastique Rupture

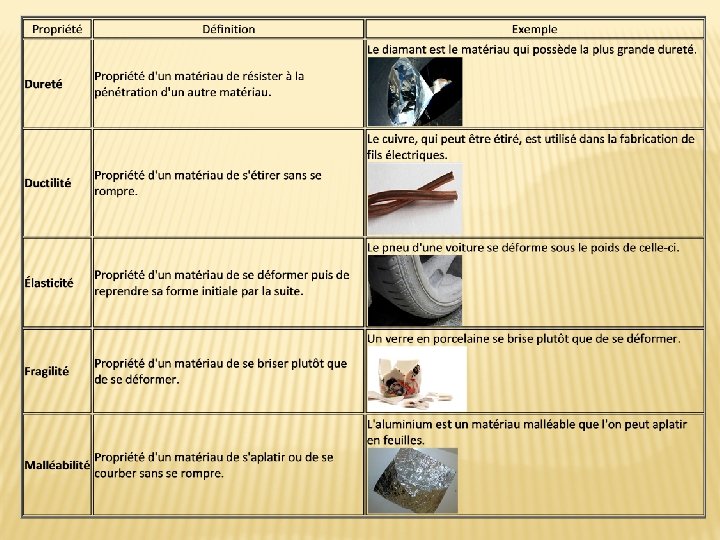

LES PROPRIÉTÉS MÉCANIQUES DES MATÉRIAUX Voir tableau 2
LA DÉGRADATION �C’est la diminution de certaines propriétés due aux effets du milieu ambiant.
LA PROTECTION �Elle consiste a utiliser des procèdes qui empêchent ou retardent la dégradation.
LA CATÉGORIE DES MATÉRIAUX �Le bois: matériau provenait de la coupe et de la transformation des arbres. �Le bois modifie: (=bois traité) matériau fait de bois mélanges a d’autres substances
LE BOIS
LES CÉRAMIQUES � C’est un matériau solide obtenu par le chauffage de matière inorganique, le plus souvent des oxydes. � Faible conductibilité � Dureté élevée � Résistance à la chaleur, faible conduit thermique � Résistance à la corrosion � Fragile mais parfois résilient � Peu de moyens de protection
LES CERAMIQUES
LES MÉTAUX ET LES ALLIAGES � Un métal: matériau extrait d’un minerai. Ils sont brillants et bons conducteurs d’électricité et de chaleur. � Un alliage: le résultat du mélange d’un métal avec une ou plusieurs autres substances, métalliques ou non. � Oxydation donc corrosion
LES METAUX ET LES ALLIAGES
TRAITEMENTS THERMIQUES DE L’ACIER � Ce sont des méthodes qui améliorent certaines propriétés, mécaniques de l’acier grâce a des épisodes de chauffage. � La trempe et le revenu permettent d’obtenir des aciers plus durs. � Le recuit: traitement thermique permettant de restaurer les propriétés de l’acier après sa déformation (après
LES MATIÈRES PLASTIQUES �Matériaux obtenus a partir du pétrole et du gaz naturel. �Unités de base: monomères �Monomères agences en chaine= polymères
UN THERMOPLASTIQUE �C’est une matière plastique qui ramollit suffisamment sous l’action de la chaleur pouvoir être modelée et qui durcit suffisamment lors de son refroidissement pour conserver sa forme.
THERMOPLASTIQUE

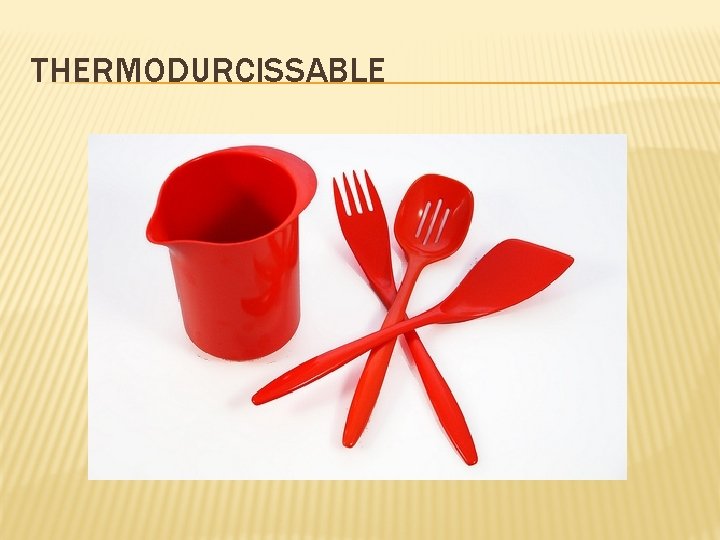

UN THERMODURCISSABLE �C’est une matière plastique qui reste dure en permanence même sous l’effet de la chaleur.
THERMODURCISSABLE

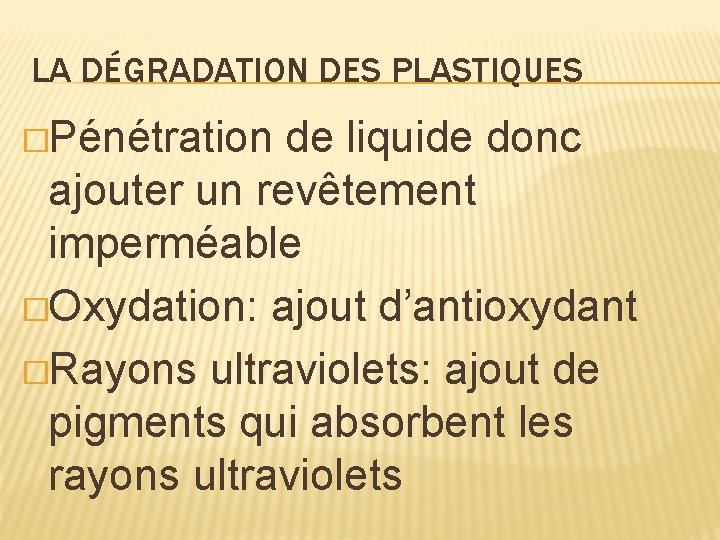

LA DÉGRADATION DES PLASTIQUES �Pénétration de liquide donc ajouter un revêtement imperméable �Oxydation: ajout d’antioxydant �Rayons ultraviolets: ajout de pigments qui absorbent les rayons ultraviolets
UN MATÉRIAU COMPOSITE �C’est forme de matériaux provenant de différentes catégories afin d’obtenir un matériau possédant des propriétés améliorées.

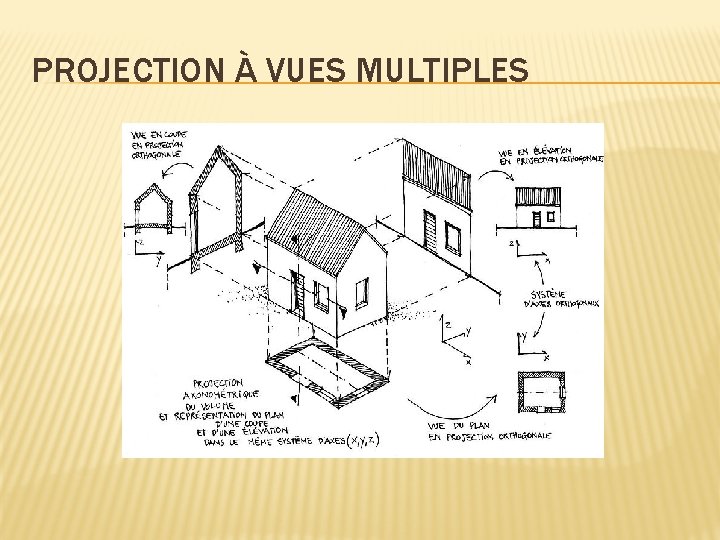

PROJECTION À VUES MULTIPLES
PROJECTION ISOMÉTRIQUE
PROJECTION OBLIQUE
LA FABRICATION �Les processus de fabrication regroupent l'ensemble des opérations qui permettent la construction d'un objet technique.
LE MESURAGE ET LE TRAÇAGE �Le mesurage est l'action qui consiste à déterminer les dimensions (longueur, diamètre, angle) d'une pièce. � Le traçage est l'action de tracer des traits et des repères sur un matériau dans le but d'en faire l'usinage.

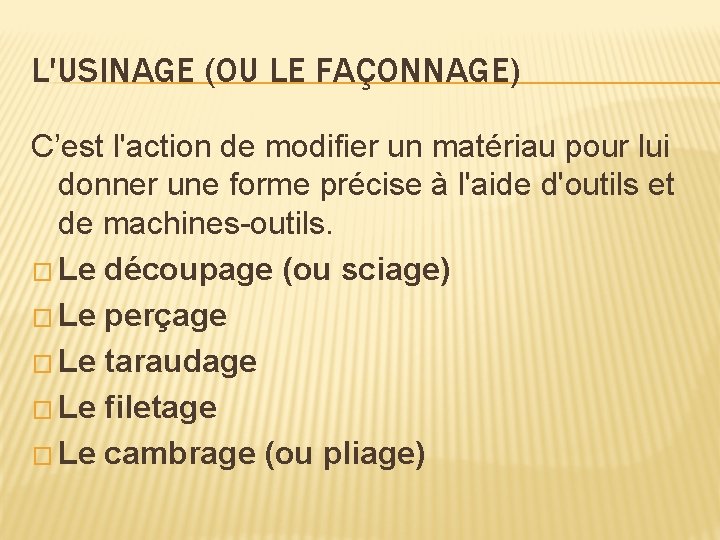

L'USINAGE (OU LE FAÇONNAGE) C’est l'action de modifier un matériau pour lui donner une forme précise à l'aide d'outils et de machines-outils. � Le découpage (ou sciage) � Le perçage � Le taraudage � Le filetage � Le cambrage (ou pliage)

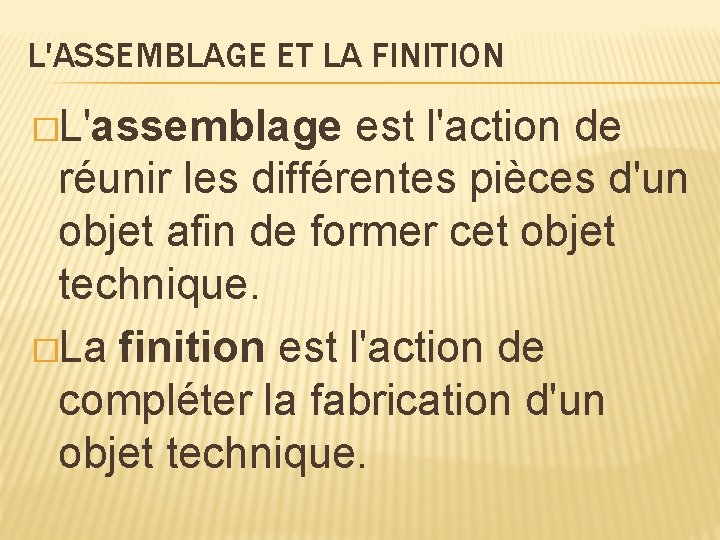

L'ASSEMBLAGE ET LA FINITION �L'assemblage est l'action de réunir les différentes pièces d'un objet afin de former cet objet technique. �La finition est l'action de compléter la fabrication d'un objet technique.
L’ASSEMBLAGE
