Chapitre 1 « Généralités sur la métrologie »

généralités La métrologie est la « science des mesurages et ses applications ; elle comprend tous les aspects théoriques et pratiques des mesurages, quels que soient l’incertitude de mesure et le domaine d'application » .

généralités Un mesurage est un processus qui permet d'obtenir une ou plusieurs valeurs que l'on peut attribuer à une grandeur ou mesurande. Exemple : soit à mesurer la masse d'une personne avec un pèse-personne du commerce, une seule montée sur la balance donne 75, 6 kg, ici la grandeur à mesurer ou le mesurande est la masse de l'individu et le mesurage donne la valeur unique de 75, 6 kg. Si l'opération est reprise quatre fois, on aura finalement cinq valeurs (avec la première) qui pourraient être les suivantes : 75, 6 ; 75, 9 ; 76 ; 75, 4 ;

généralités L'incertitude de mesure est la dispersion des valeurs attribuées à une grandeur mesurée ou mesurande. Dans l'exemple précédent, on peut dire en première approche que l'étendue de la dispersion est de 76 - 75, 4 (différence entre la valeur maximum et la valeur minimum de l'expérience), soit 0, 6 kg ;

généralités Utilité de la Métrologie v. Maîtriser les processus de fabrication; v. Vérifier et évaluer la conformité des produits aux spécifications techniques et réglementaires; v. Contrôler la qualité des produits; v. Vérifier l’exactitude des résultats analytiques; v. Assurer la loyauté des échanges commerciaux et la protection des intérêts du consommateur; v. Assurer la protection de la santé et de la sécurité des citoyens; v. Assurer la préservation et la protection de l’environnement;

généralités La métrologie est la science des mesures, elle embrasse tous les aspects aussi bien théoriques que pratiques. Ces mesures sont obtenues avec un niveau d’incertitude bien déterminé et concernent pratiquement tous les domaines de la science et de la technologie. Peut être divisée en trois types : • Métrologie scientifique ou fondamentale • Métrologie appliquée ou industrielle • Métrologie légale

généralités -La métrologie scientifique ou fondamentale concerne l'établissement des systèmes de mesure, des systèmes d'unité, le développement de nouvelles méthodes de mesure, la réalisation des étalons de référence, le transfert de la traçabilité de ces étalons de référence aux étalons de travail définis dans un milieu donné. - La métrologie appliquée ou Industrielle concerne l'application de la science des mesures à la fabrication et aux autres processus industriels, le choix des instruments de mesure en adéquation avec leurs applications, l’étalonnage des instruments de mesure, et le contrôle de la qualité des mesures. - La métrologie légale concerne les exigences réglementaires sur les mesures et les appareils de mesure rentrant dans le cadre des transactions commerciales et la protection des consommateurs.

Vocabulaire métrologique

Vocabulaire métrologique

Vocabulaire métrologique

Vocabulaire métrologique

Vocabulaire métrologique

Vocabulaire métrologique Erreur absolue (e) : C'est le résultat d'un mesurage moins la valeur vraie de la grandeur physique. Une erreur absolue s'exprime dans l'unité de la mesure. Exemple : Une erreur de 10 cm sur une mesure de distance. Erreur relative (er) : C'est le rapport de l'erreur de mesure à la valeur vraie de la grandeur physique. Une erreur relative s'exprime généralement en pourcentage de la grandeur mesurée. Exemple : Une erreur de 10 % sur une mesure de distance (10 % de la distance réelle).

Vocabulaire métrologique

Vocabulaire métrologique

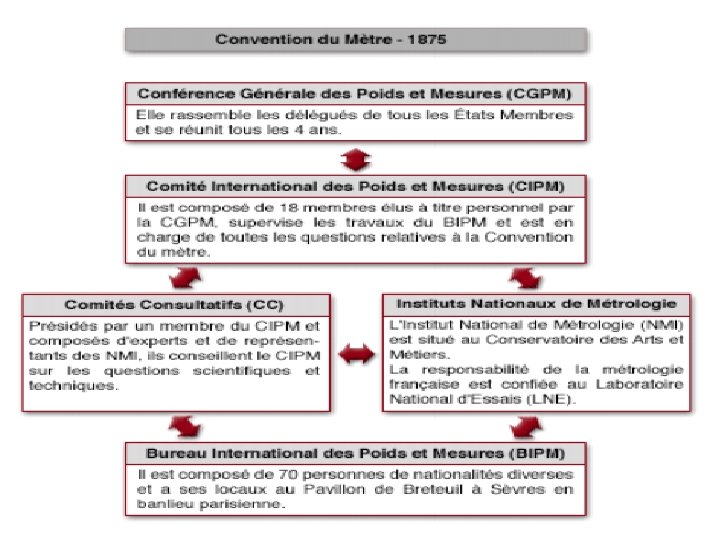

Organisation Internationale de la Métrologie La Convention du Mètre a été signée le 20 mai 1875 par 17 États Membres. Cette convention diplomatique a eu pour but la promotion du Système International d'unités (SI), et la création d'un bureau scientifique, le Bureau International des Poids et Mesures (BIPM). Fin 2011, elle compte 55 États Membres dont 24 européens. Le français est la langue officielle de toutes les documentations émanant des organes de la Convention du Mètre. C'est le désir d'oeuvrer en commun à l'avancement de la science métrologique qui conduit les États Membres à adhérer à la Convention du Mètre ; par cette adhésion, ils reconnaissent la nécessité pour tous les pays de participer à une oeuvre de progrès mondial dont ils seront eux-mêmes bénéficiaires.

Organisation Internationale de la Métrologie La Conférence Générale des Poids et Mesures (CGPM) La CGPM se réunit au moins une fois tous les 4 à 6 ans. C'est une conférence diplomatique qui réunit les délégués des 55 États Membres de la Convention du Mètre et les 34 membres associés à la CGPM (au 01/08/2011). La CGPM a pour mission : vd'élire les membres du CIPM ; vde discuter et de décider des mesures nécessaires pour assurer l'extension et l'amélioration de la mise en œuvre du Système International d'unités, le SI ; vde sanctionner les résultats des nouvelles déterminations métrologiques fondamentales et d'adopter les diverses résolutions scientifiques de portée internationale ; vd'adopter les décisions importantes concernant le fonctionnement et le développement du BIPM.

Organisation Internationale de la Métrologie Le Comité International des Poids et Mesures (CIPM) Le CIPM se réunit annuellement. Il est composé de 18 personnalités, scientifiques et métrologistes appartenant à des nationalités différentes, élues à titre personnel par la CGPM. Le CIPM a pour mission : vde préparer les propositions et recommandations à soumettre à la CGPM ; vde superviser et diriger les travaux du BIPM ; vd'établir un rapport annuel sur la situation financière et administrative du BIPM. Devant le nombre croissant d'États Membres, et de travaux scientifiques et techniques développés par les Instituts Nationaux de Métrologie, le CIPM a créé depuis 1927, une série de comités consultatifs pour lui permettre d'étudier de manière plus approfondie les progrès scientifiques et techniques qui peuvent avoir une forte influence sur la métrologie.

Organisation Internationale de la Métrologie Les Comités Consultatifs (CC) Les Comités Consultatifs sont composés d'experts et de spécialistes mondiaux travaillant dans les Instituts Nationaux de Métrologie. Le nombre de membres est limité ; tous les États Membres de la Convention du Mètre ne sont donc pas représentés dans chacun des CC. La présidence d'un Comité est assurée par un membre du CIPM. Les CC ont pour mission : vd'étudier les travaux et progrès scientifiques et techniques réalisés, et leurs conséquences en métrologie ; vde préparer les recommandations qui seront discutées par le CIPM puis présentées à la CGPM ; vd'organiser des comparaisons internationales des étalons de mesure et d'analyser leurs résultats ; vd'émettre des recommandations sur les travaux que pourrait effectuer le BIPM.

Organisation Internationale de la Métrologie

Organisation Internationale de la Métrologie Le Bureau International des Poids et Mesures (BIPM) Le BIPM situé en France, est un laboratoire de métrologie scientifique dont la mission essentielle est d'assurer l'uniformité des mesures (aussi bien physiques que chimiques) dans le monde. Le Directeur du BIPM est nommé par la CGPM. Le BIPM effectue des recherches fondamentales visant à améliorer les étalons de références en collaboration avec les Instituts Nationaux de Métrologie, de participer et d'organiser des comparaisons internationales, de conserver les étalons de référence dont il a la charge. La seule grandeur encore représentée par un étalon matériel est la masse. Le BIPM conserve le prototype international du kilogramme, le K, auquel les NMI doivent se comparer. Cette comparaison est effectuée très rarement pour ne pas altérer les caractéristiques du prototype international. Seulement trois comparaisons ont été effectuées à ce jour. Le fonctionnement du BIPM est assuré par les États Membres de la Convention du Mètre selon une répartition (barème de l'ONU) comprise entre 0, 5 et 10 % de la dotation annuelle totale définie lors des CGPM. Les installations du BIPM sont la propriété des États Membres signataires de la Convention du Mètre.

Les Organisations Régionales de Métrologie (RMO) La création d'associations régionales de métrologie est due à : ül'augmentation régulière du nombre de pays adhérant à la Convention du mètre ; üdes échanges plus étroits entre pays d'une même région ; üune volonté de coopération scientifique plus forte ; üune demande de comparaison d'étalon "moins officielles « que dans le cadre du CIPM pour des pays en émergence (dont certains ne sont pas membre de la Convention du mètre) ; üune forte demande d'accessibilité de services métrologiques.

Les Organisations Régionales de Métrologie (RMO) Crées dans les années 70, Les RMO sont au nombre de 5 : 1) EURAMET : European Association of national Metrology institutes région Europe : 34 pays et la Commission des Communautés Européennes Allemagne, Autriche, Belgique, Bulgarie, Croatie, Chypre, Commission Européenne, Danemark, Espagne, Estonie, Finlande, France, Grèce, Groenland, Hongrie, Irlande, Italie, Lettonie, Lituanie, Luxembourg, Malte, Norvège, Pays-Bas, Pologne, Portugal, rép. Tchèque, Roumanie, Royaume Uni, Serbie, Slovaquie, Slovénie, Suède, Suisse, Turquie.

Les Organisations Régionales de Métrologie (RMO) 2) APMP : Asia and Pacific Metrology Programme région Asie - Pacifique : 25 pays Afrique du Sud, Australie, Bangladesh, Chine, Corée du Nord, Corée du Sud, Égypte, Fiji, Hong Kong, Inde, Indonésie, Japon, Malaisie, Mongolie, Népal, Nouvelle Zélande, Pakistan, Philippines, Russie, Singapour, Sri Lanka, Syrie, Taipei, Thaïlande, Vietnam.

Les Organisations Régionales de Métrologie (RMO) 3) SIM : Sistema Interamericano de Metrologia région Amériques : 34 pays regroupés en 5 sous-régions - NORAMET : 3 pays Canada, USA, Mexique - CARIMET : 14 pays Antigua et Barbuda, Bahamas, Barbade, Dominique, rép. Dominicaine, Grenade, Guyana, Haïti, Jamaïque, Ste. Lucie, St. Kitts et Nevis, St. Vincent et les Grenadines, Surinam, Trinidad et Tobago. - SURAMET : 5 pays Argentine, Brésil, Chili, Paraguay, Uruguay - ANDIMET : 5 pays Bolivie, Colombie, Équateur, Pérou, Venezuela - CAMET : 7 pays. Belize, Costa Rica, El Salvador, Guatemala, Honduras, Nicaragua, Panama

Les Organisations Régionales de Métrologie (RMO) 4) AFRIMETS : Africa Metrology System région Afriques : 44 pays regroupés en 6 sous-régions - SADCMET : Sud de l'Afrique - 15 pays Afrique du Sud, Angola, Botswana, rép. démo. du Congo, Lesotho, Madagascar, Malawi, Île Maurice, Mozambique, Namibie, Seychelles, Swaziland, Tanzanie, Zambie, Zimbabwe - CEMACMET : 6 pays Cameroun, rép. Centrafricaine, Congo, Gabon, Guinée équatoriale, Tchad - NEWMET : 6 pays Égypte, Éthiopie, Ghana, Lybie, Nigéria, Soudan - SOAMET : 8 pays Bénin, Burkina Fasso, Côte d’Ivoire, Guinée Bissau, Mali, Niger, Sénégal, Togo - MAGMET : 4 pays Algérie, Maroc, Mauritanie, Tunisie - EAMET : 4 pays Burundi, Kenya, Ouganda, Rwanda - membre ordinaire : 1 pays Sierra Leone

Les Organisations Régionales de Métrologie (RMO) COOMET : Euro-Asian Cooperation of National Metrology Institutes région Europe Est : 15 pays Allemagne, Biélorussie, Bulgarie, Corée du Nord, Cuba, Géorgie, Kazakhstan, Kyrgizstan, Lituanie, Moldavie, Géorgie, Roumanie, Russie, Slovaquie, Ukraine. Les membres actifs de ces régions sont les NMI des pays qui ont adhéré à la région.

La Métrologie au niveau national • Avant 1962 : Service des Poids et Mesures. • 1962 à 1980 : Service des instruments de Mesure (rattachés aux directions de l’Industrie et de l’énergie). • 1980 à 1986 : Sous direction des instruments de mesure de wilaya. • 1986 : Création de l’Office National de Métrologie Légale • 2002 : Conseil National de Métrologie crée par décret exécutif N° 02‐ 220 du 20 juin 2002.
