Chanes de cotes Chane1 Tracer les chanes de

Chaînes de cotes Chaîne-1 Tracer les chaînes de cotes relatives aux conditions A, B, C et D GRETA de Reims 1

Chaînes de cotes Chaîne-1 Chaîne de cotes A 6 A 10 A 7 GRETA de Reims A 12 A 15 A 9 A 13 2

Chaînes de cotes Chaîne-1 Chaîne de cotes B B 16 B 5 B 15 GRETA de Reims B 12 3

Chaînes de cotes Chaîne-1 Chaîne de cotes C C 7 C 15 C 9 C 13 C 5 GRETA de Reims C 12 4

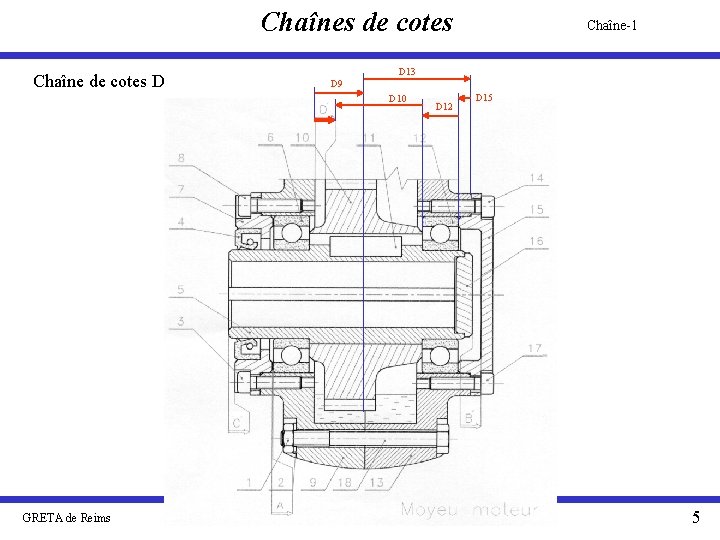

Chaînes de cotes Chaîne de cotes D D 13 D 9 D 10 GRETA de Reims Chaîne-1 D 12 D 15 5

Chaînes de cotes Chaîne-2 7 1 Couvercle FGL 300 6 1 Anneau élastique 30 x 1, 5 NF E 22. 163 5 1 Bielle AF 60 4 1 Bâti FGL 300 3 1 Rondelle frein type B de 30 NF E 22. 307 2 1 Ecrou à encoches M 30 x 1, 5 NF E 27. 111 1 1 Axe C 45 rep. Nb. Désignation Matière Remarques GRETA de Reims 6

Chaînes de cotes Chaîne-2 A A 1 A 47 GRETA de Reims 7

Chaînes de cotes Chaîne-2 B B 5 B 6 B 1 GRETA de Reims Bmax = B 1 max – B 5 min – B 6 min 0, 5 = B 1 max – 19, 9 – (1, 5 – 0, 06) Bmin = B 1 min – B 5 max – B 6 max 0, 1 = B 1 min – 20, 1 – 1, 5 B 1 max = 21, 84 B 1 min = 21, 7 8

Chaînes de cotes C Chaîne-2 C 1 C 4 Cmin = C 4 min – C 1 max 1 = 29, 9 – C 1 max = 28, 9 GRETA de Reims 9

Chaînes de cotes Chaîne-2 D D 2 D 3 D 4 D 1 Dmin = D 1 min – D 4 max – D 3 max – D 2 max 4, 5 = D 1 min – 30, 1 – 1, 5 – 15, 135 D 1 min = 51, 235 GRETA de Reims 10

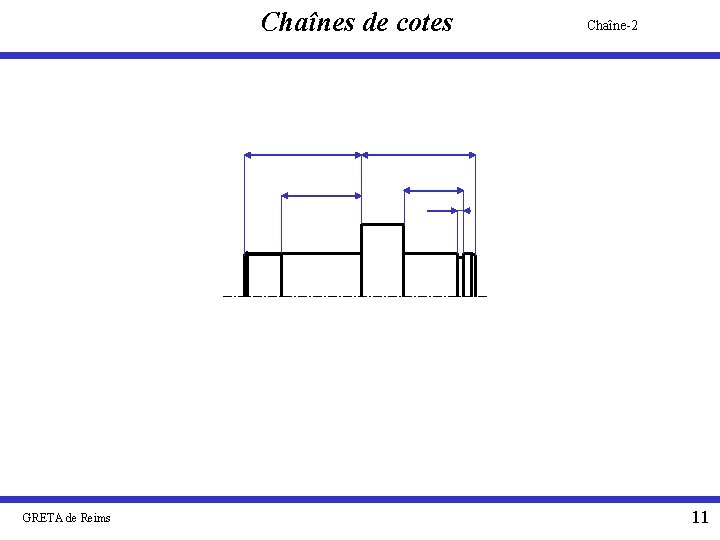

Chaînes de cotes GRETA de Reims Chaîne-2 11

Chaînes de cotes Chaîne-3 Entretoise : longueur 32 ± 0, 05 Roulement à billes : largeur Roulement à aiguilles : largeur Anneau élastique : largeur IT sur la position de la gorge : 0, 2 mm GRETA de Reims 12

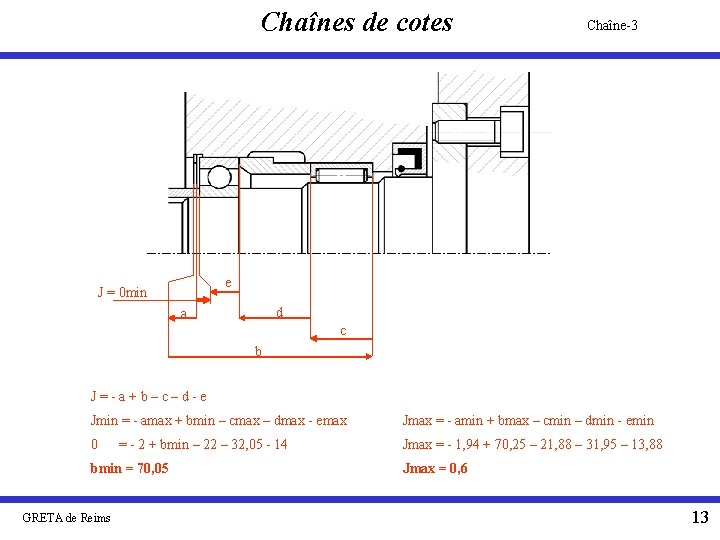

Chaînes de cotes Chaîne-3 e J = 0 min d a c b J = - a + b – c – d - e Jmin = - amax + bmin – cmax – dmax - emax Jmax = - amin + bmax – cmin – dmin - emin 0 = - 2 + bmin – 22 – 32, 05 - 14 Jmax = - 1, 94 + 70, 25 – 21, 88 – 31, 95 – 13, 88 bmin = 70, 05 Jmax = 0, 6 GRETA de Reims 13
