Ch 8 Time Varying Electromagnetic Field u Electrostatics

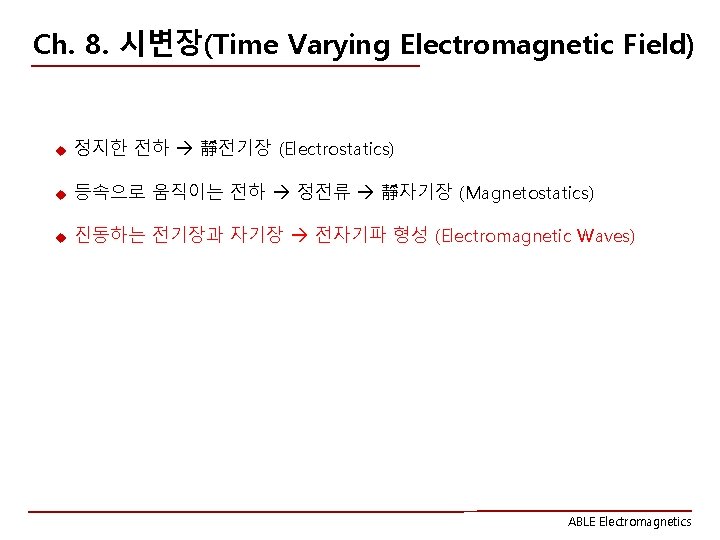

Ch. 8. 시변장(Time Varying Electromagnetic Field) u 정지한 전하 靜전기장 (Electrostatics) u 등속으로 움직이는 전하 정전류 靜자기장 (Magnetostatics) u 진동하는 전기장과 자기장 전자기파 형성 (Electromagnetic Waves) ABLE Electromagnetics

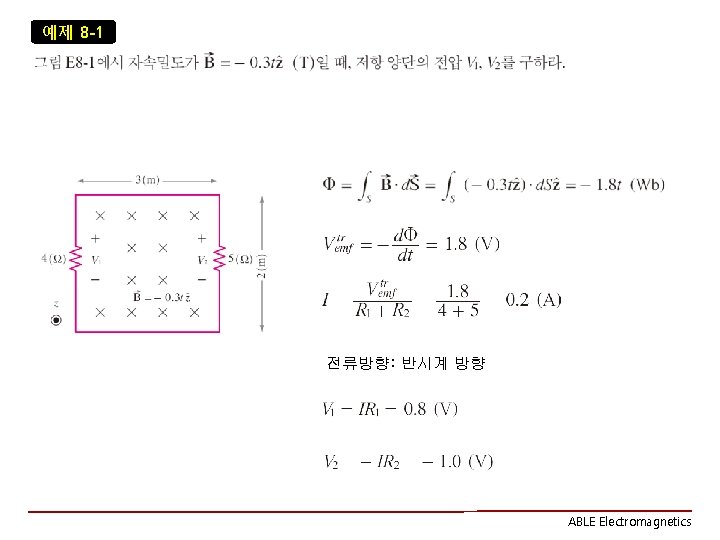

예제 8 -1 전류방향: 반시계 방향 ABLE Electromagnetics

예제 8 -4 반시계 방향의 전류 ABLE Electromagnetics

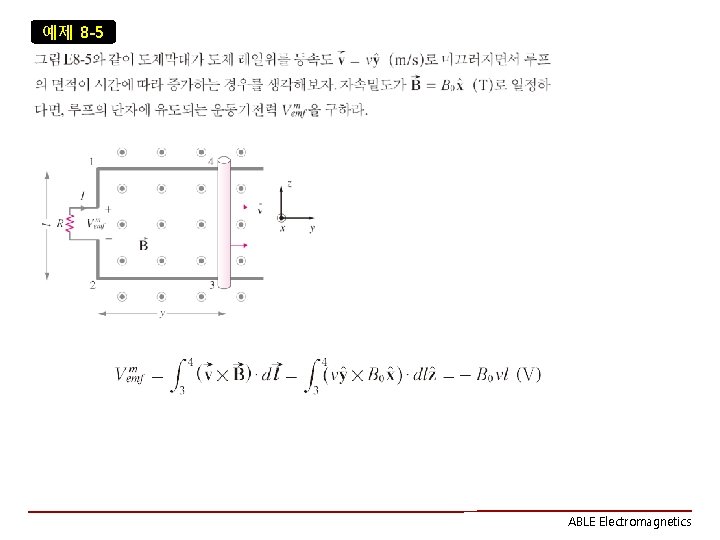

예제 8 -5 ABLE Electromagnetics

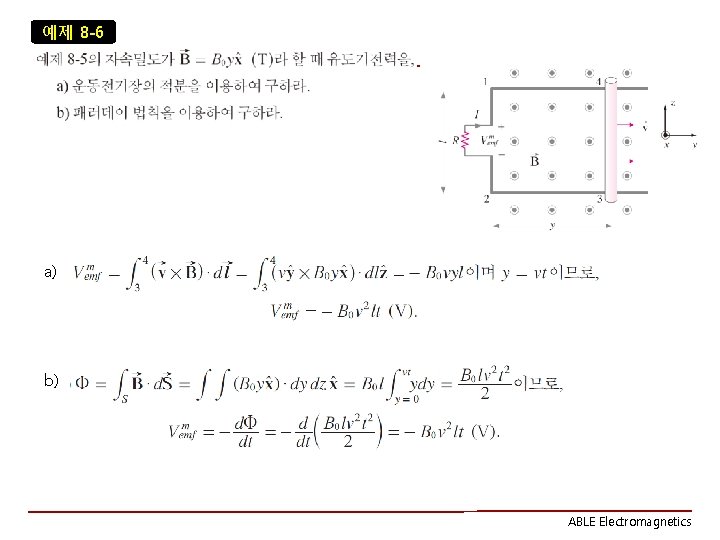

예제 8 -6 a) b) ABLE Electromagnetics

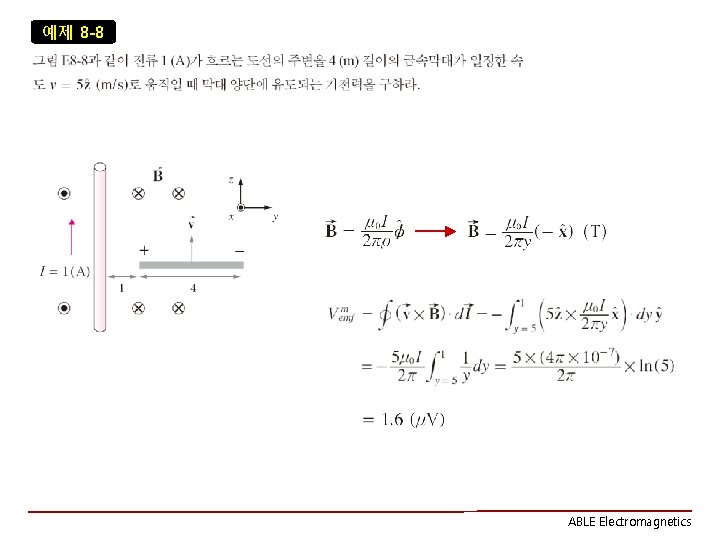

예제 8 -8 ABLE Electromagnetics

예제 8 -9 총기전력 ABLE Electromagnetics

ABLE Electromagnetics

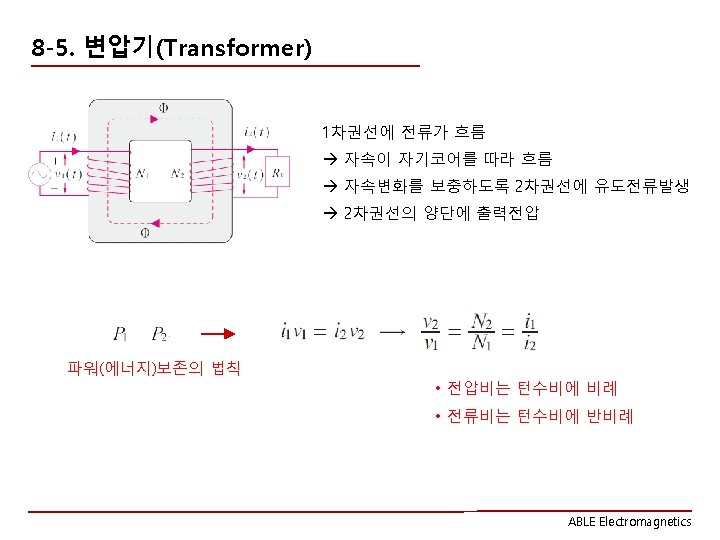

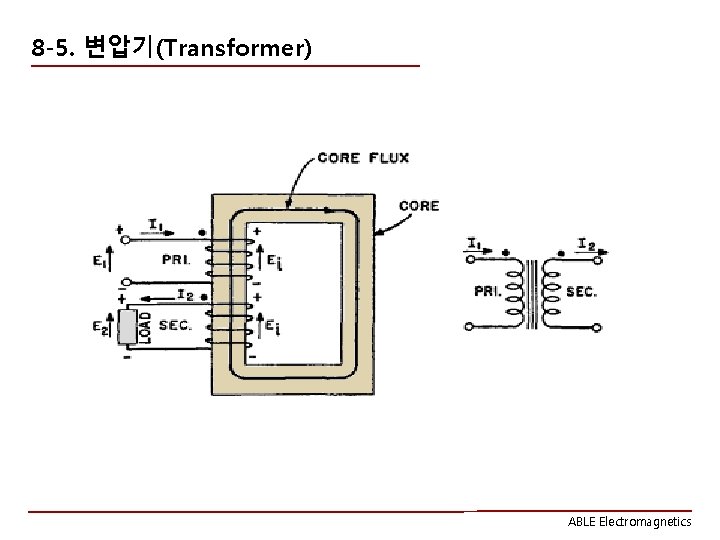

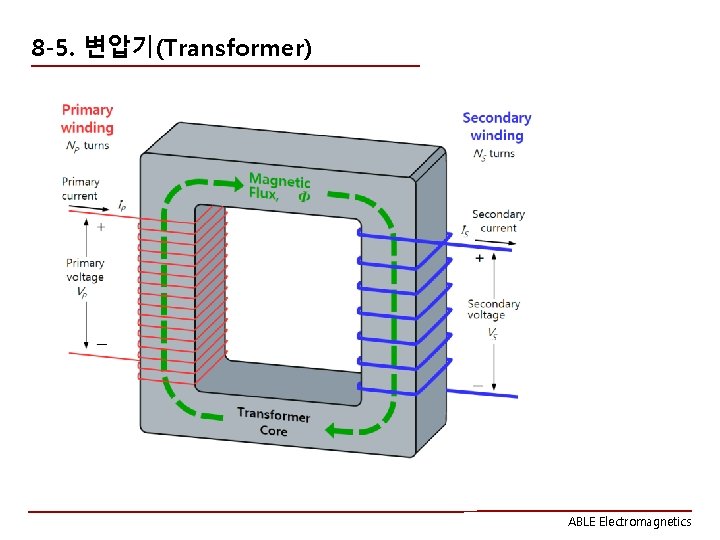

8 -5. 변압기(Transformer) ABLE Electromagnetics

8 -5. 변압기(Transformer) ABLE Electromagnetics

8 -5. 변압기(Transformer) ABLE Electromagnetics

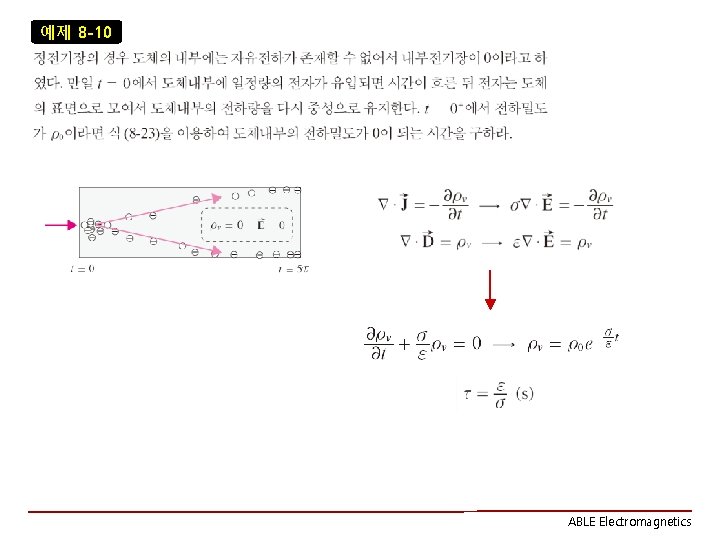

예제 8 -10 ABLE Electromagnetics

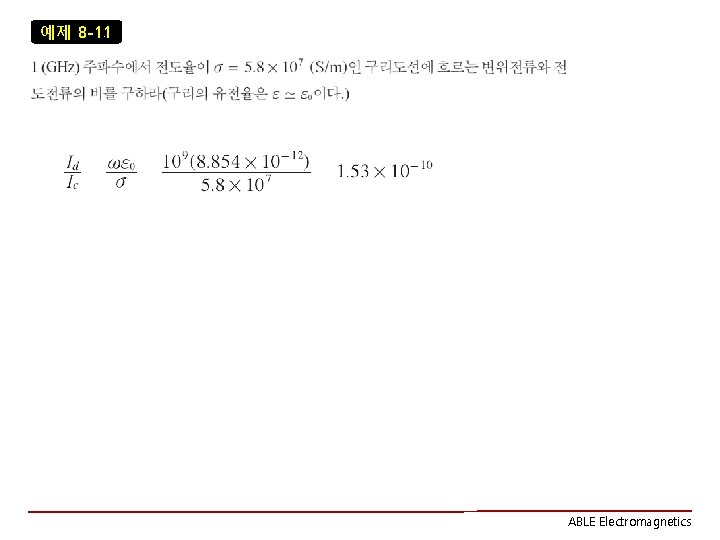

예제 8 -11 ABLE Electromagnetics

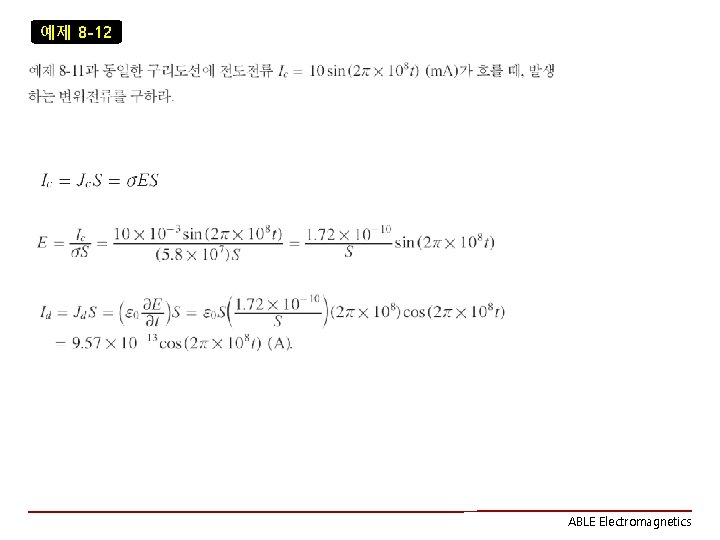

예제 8 -12 ABLE Electromagnetics

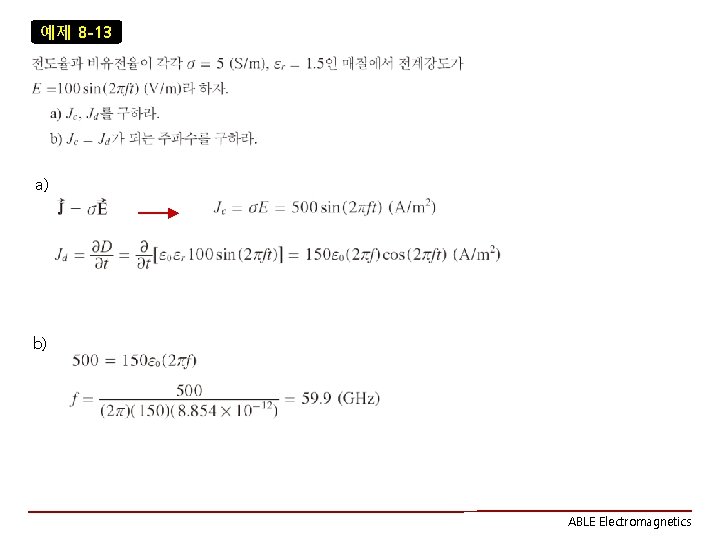

예제 8 -13 a) b) ABLE Electromagnetics

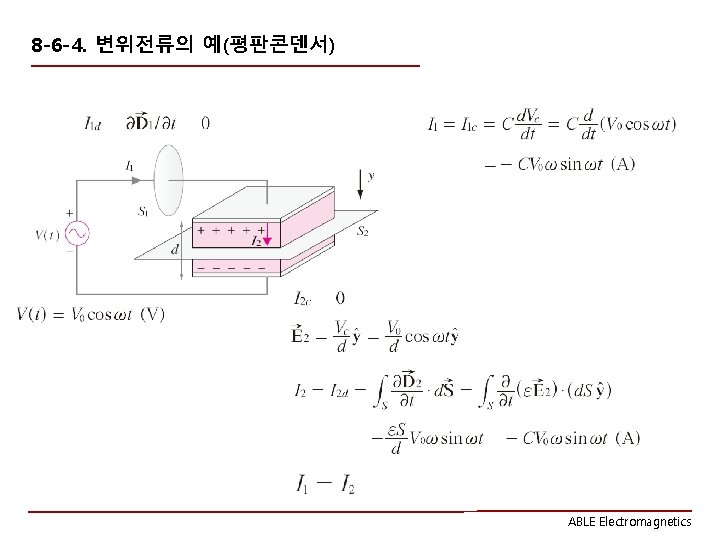

8 -6 -4. 변위전류의 예(평판콘덴서) ABLE Electromagnetics

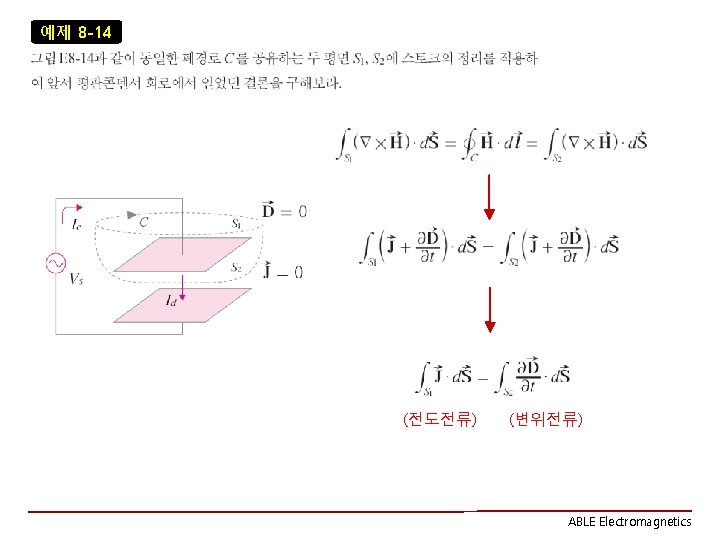

예제 8 -14 (전도전류) (변위전류) ABLE Electromagnetics

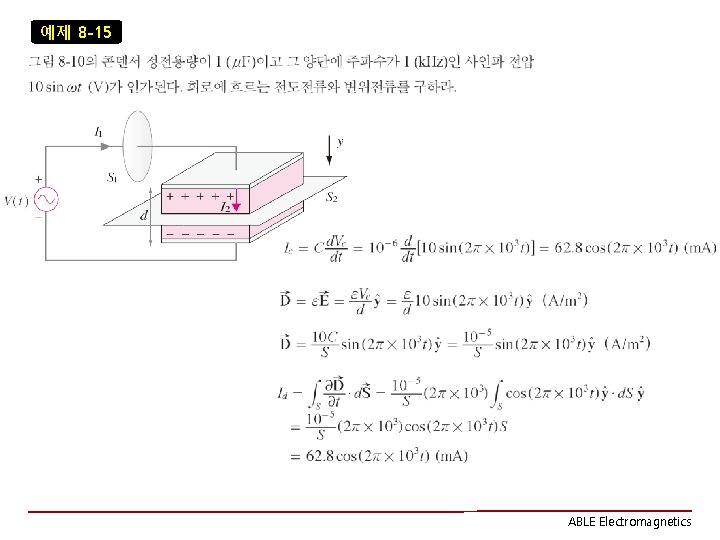

예제 8 -15 ABLE Electromagnetics

8 -7 -1. 적분형 맥스웰 방정식 ABLE Electromagnetics
