Ch 2 資訊系統文件製作 第二章 資訊系統文件製作 Copyright © 2007 Thomson Asia Pte. Ltd. All rights reserved.

圖 2. 1 資料流程圖符號 第二章 資訊系統文件製作 Copyright © 2007 Thomson Asia Pte. Ltd. All rights reserved.

圖 2. 2 背景圖 第二章 資訊系統文件製作 Copyright © 2007 Thomson Asia Pte. Ltd. All rights reserved.

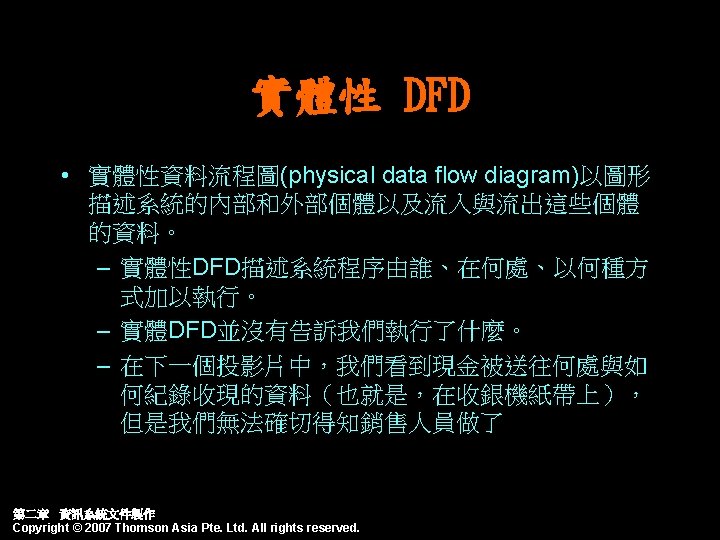

圖 2. 3 實體性資料流程圖 第二章 資訊系統文件製作 Copyright © 2007 Thomson Asia Pte. Ltd. All rights reserved.

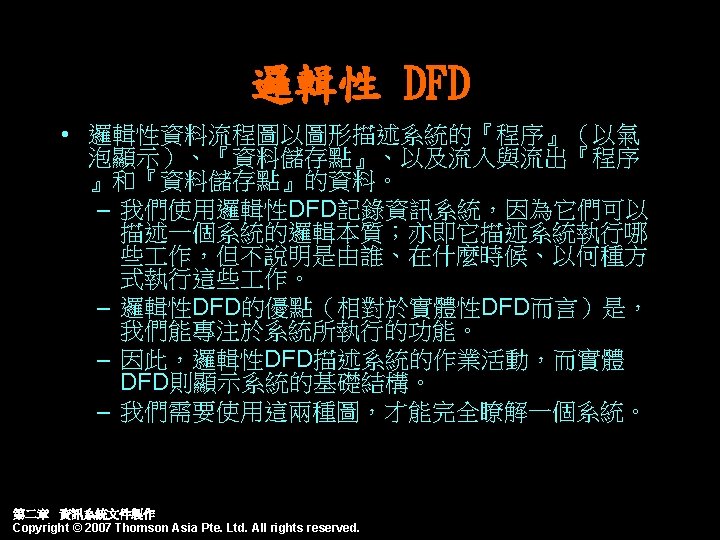

圖 2. 4 邏輯性資料流程圖(第 0階圖) 第二章 資訊系統文件製作 Copyright © 2007 Thomson Asia Pte. Ltd. All rights reserved.

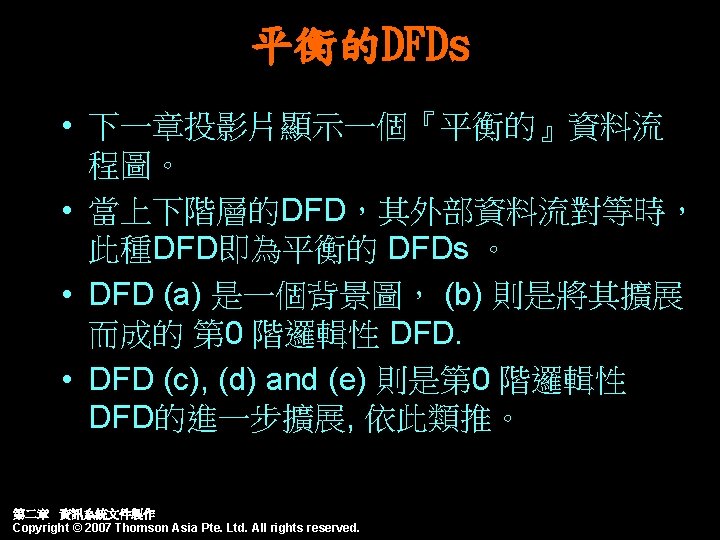

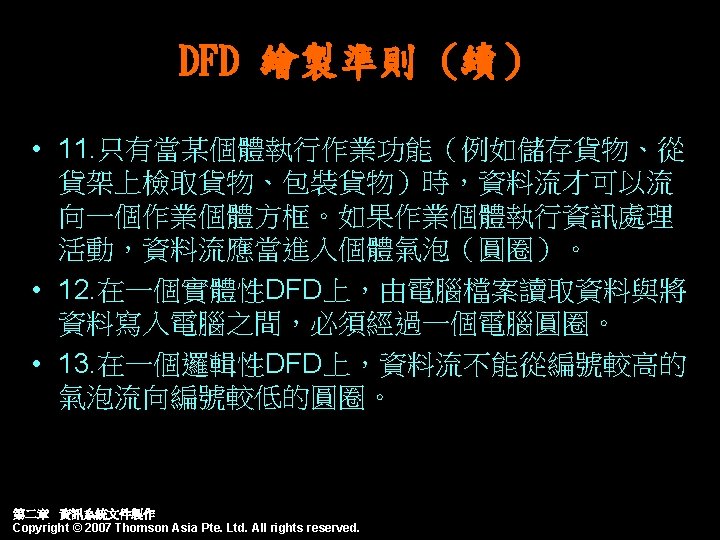

圖 2. 5 一組平衡的DFD 第二章 資訊系統文件製作 Copyright © 2007 Thomson Asia Pte. Ltd. All rights reserved.

圖 2. 6 系統流程圖符號 第二章 資訊系統文件製作 Copyright © 2007 Thomson Asia Pte. Ltd. All rights reserved.

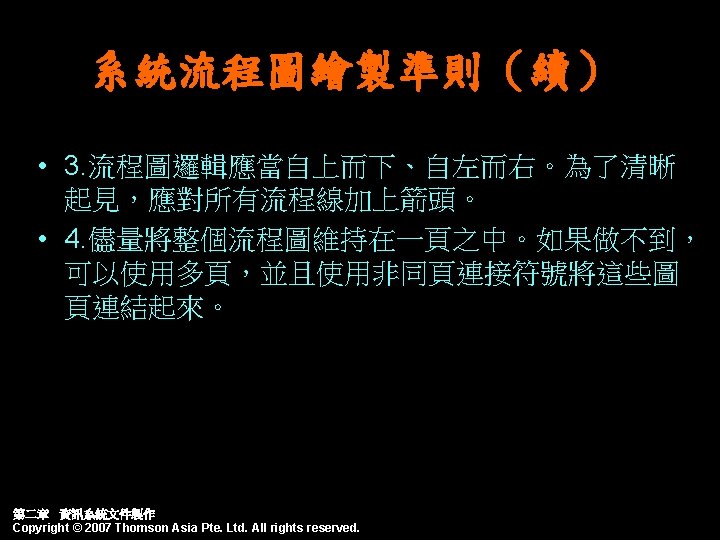

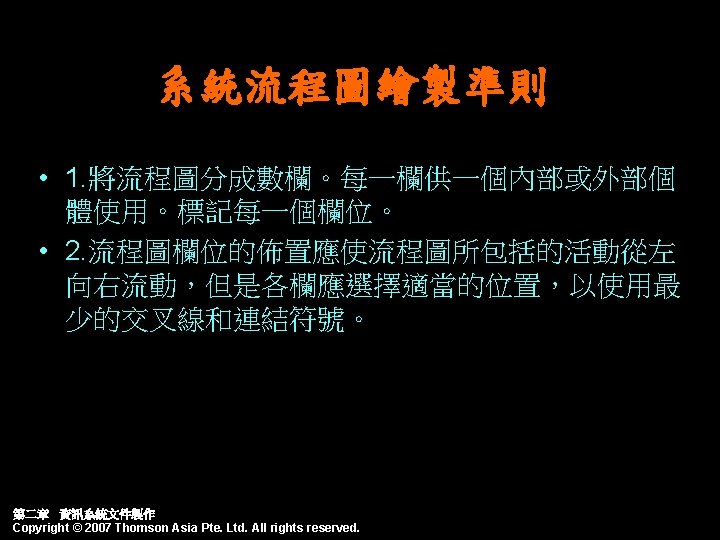

使用者查詢電腦 更新循序資料檔案 第二章 資訊系統文件製作 Copyright © 2007 Thomson Asia Pte. Ltd. All rights reserved.

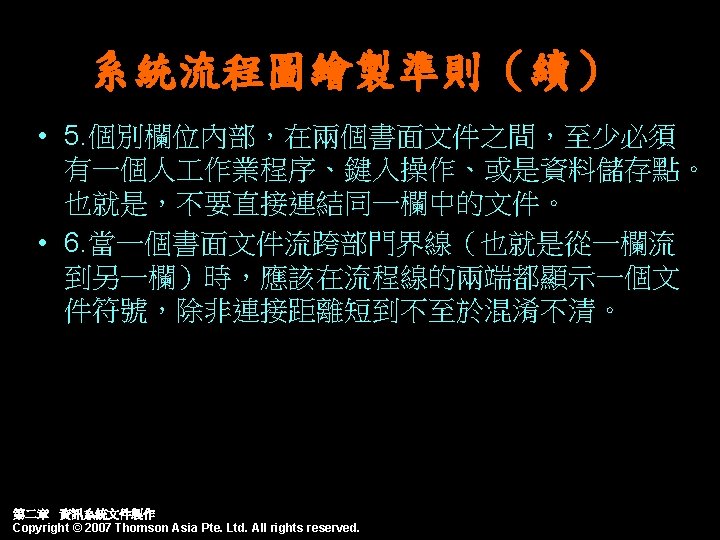

計算並隨後人 比對批次 控制總數 第二章 資訊系統文件製作 Copyright © 2007 Thomson Asia Pte. Ltd. All rights reserved.

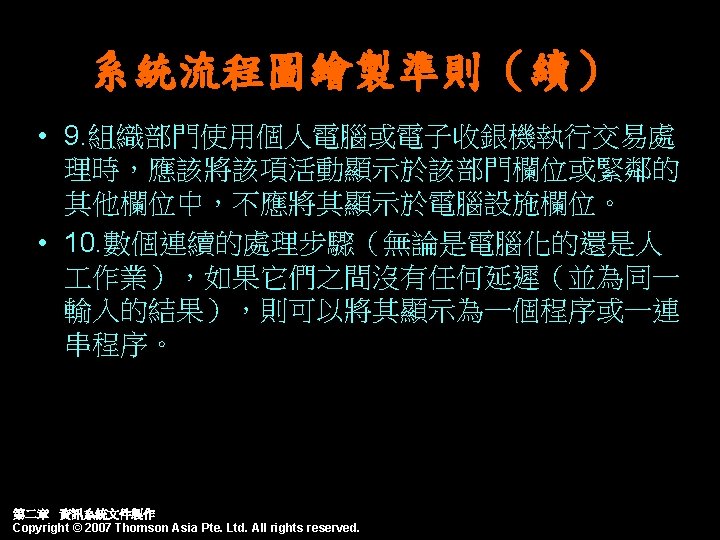

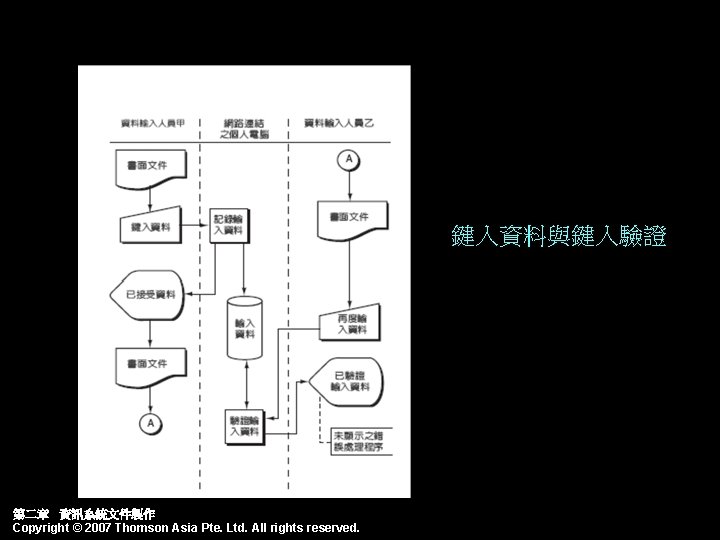

鍵入資料與鍵入驗證 第二章 資訊系統文件製作 Copyright © 2007 Thomson Asia Pte. Ltd. All rights reserved.

使用掃描器將 文件輸入電腦 第二章 資訊系統文件製作 Copyright © 2007 Thomson Asia Pte. Ltd. All rights reserved.

使用掃瞄與人 鍵入方式輸入文件資料 第二章 資訊系統文件製作 Copyright © 2007 Thomson Asia Pte. Ltd. All rights reserved.

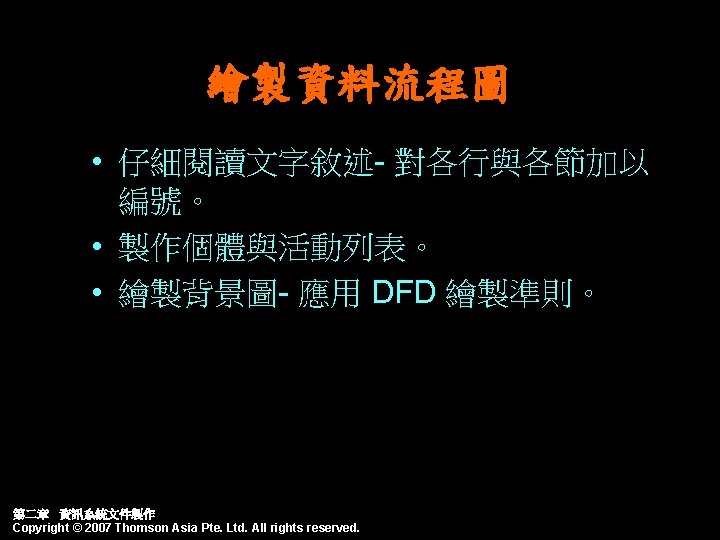

圖 2. 9 Causeway背景圖 第二章 資訊系統文件製作 Copyright © 2007 Thomson Asia Pte. Ltd. All rights reserved.

圖 2. 10 Causeway公司實體性DFD 第二章 資訊系統文件製作 Copyright © 2007 Thomson Asia Pte. Ltd. All rights reserved.

圖 2. 11 Causeway公司邏輯性資料流程圖 第二章 資訊系統文件製作 Copyright © 2007 Thomson Asia Pte. Ltd. All rights reserved.

圖 2. 12 Causeway公司現金收入系統流程圖 第二章 資訊系統文件製作 Copyright © 2007 Thomson Asia Pte. Ltd. All rights reserved.

圖 2. 12 Causeway公司現金收入系統流程圖 第二章 資訊系統文件製作 Copyright © 2007 Thomson Asia Pte. Ltd. All rights reserved.

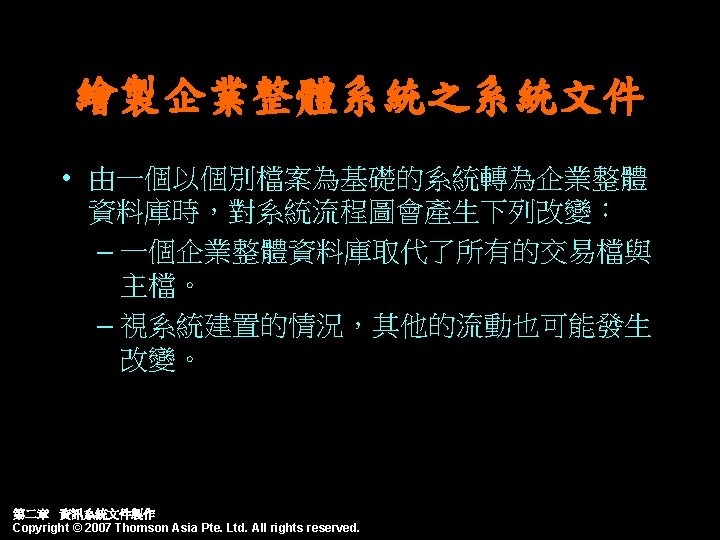

圖 2. 13 Causeway公司企業整合資料庫 系統流程圖 第二章 資訊系統文件製作 Copyright © 2007 Thomson Asia Pte. Ltd. All rights reserved.
