CFBTtraining COMPARTMENT FIRE BEHAVIOR TRAINING Opleiding Binnenbrandbestrijding Karel
CFBT-training COMPARTMENT FIRE BEHAVIOR TRAINING Opleiding Binnenbrandbestrijding Karel LAMBERT Realisatie : Erik ETIENNE / Versie 4. 6 / 06 -2010 Beeld Verdi 14 Flashover. fr
CFBT-Training Programma Theorie Brandverloop & Rapid Fire Progress Straalpijptechnieken • 3 D • Pulsing-Pencilling • Painting Middagpauze Praktijk in de container • Burn 1: Statische oefening • Burn 2: Vorderingsoefening
COMPARTMENT FIRE BEHAVIOR TRAINING Doelstellingen van deze dag Theorie: • Basiskennis van het brandverloop • Noties over Rapid Fire Progress De straalpijptechnieken 3 D, Pulsingpencilling en Painting beheersen Brandverloop bestuderen tot aan flashover Kunnen vorderen in met warme rook gevulde ruimte en flashover vermijden. (gaskoeling)
COMPARTMENT FIRE BEHAVIOR TRAINING Wat zien we niet vandaag? Aanpak bij ondergeventileerde branden Warme deurprocedure (Backdraft-Cell) Behandelen van een volontwikkelde brand Ventilatie Deze opleidingsdag zal in de toekomst aangevuld worden met een dag waarbij andere thema’s zullen behandeld worden.
Basiskennis
Brandverloop in een compartiment Gesloten (1) of half-gesloten (2) (1) Gesloten (2) half-gesloten Snelle brandontwikkeling Flashover Backdraft FGI (Fire Gas Ignition)
Buitenbrand Hitte 65 à 70 % via convectie 30 à 35 % via straling
Binnenbrand of compartimentsbrand 100 % Van de hitte Hitte
Vuurdriehoek BRANDSTOF ZUURSTOF VERBRANDING ENERGIE Noodzakelijk voor de ontsteking en daarna zelfonderhoudend
Zuurstof nodig voor verbranding ? In lucht : 21% zuurstof 21% 15 10 De verbranding produceert warmte en verbruikt zuurstof 5 Onder 15% zuurstof 21 -15% O 2 10 5 Geen vlammen meer
Contactoppervlak Brandstof / Zuurstof Maak de vergelijking met de rookgassen
Pyrolyse In het begin deshydratatie en pyrolyse Waterdamp (hout 30% water) Pyrolyse is de ontbinding van een organische stof door de hitte. De complexe organische stoffen worden omgezet in eenvoudigere stoffen. Pyrolysegassen zijn brandbaar
Pyrolyse Begin van brand De brandstof wordt omgezet zonder zichtbare vlammen, Een groot deel van de koolstof blijft aanwezig in de brandstof. Dit verklaart de witte kleur van de rook. De verbranding evolueert Er is meer koolstof in de rook. Indien een brand zuurstof te kort heeft, blijft de pyrolyse verder gaan. Het vuur heeft zuurstof te kort. De pyrolyse zet zich zelfs verder zonder zuurstof
Pyrolyse De verbranding start zeer langzaam en produceert een grote hoeveelheid rook (waterdamp en pyrolysegassen) die perfect zichtbaar is. Container Flashover Nummer 1 - Ecole du Feu de Jurbise (België) - Juni 2007.
Pyrolyse
Observeren en daarna bespreken Reconstructie : In 1981 heeft een flashover in de Stardust Disco te Dublin het leven gekost aan 48 jongeren.
Rookproductie? Diffusievlam CO 2 O 2 O 2 C C C Goede verbranding
Rookproductie Diffusievlam C Roet - Rook CO O 2 Slechte verbranding door een obstakel
Rookproductie C Roet - Rook CO Slechte verbranding door zuurstoftekort Slechte verbranding door een obstakel
Volume van de rook 1 kg papier produceert ongeveer 1000 m³ rook
Overdruk De rook is warm en zet uit.

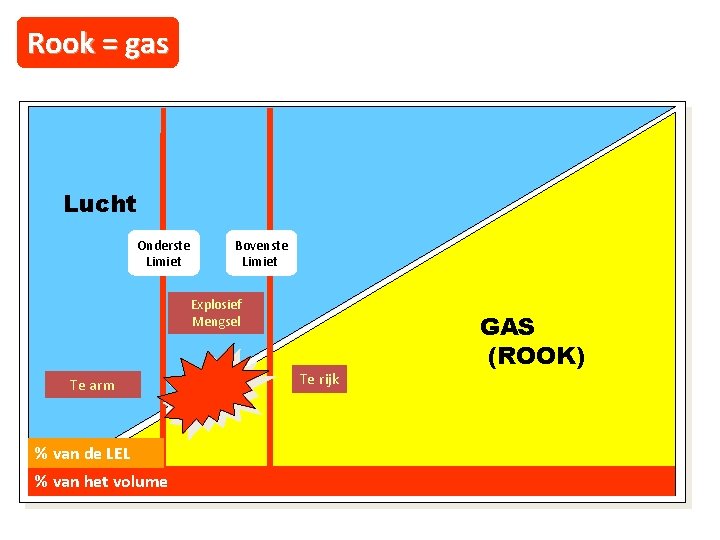

Rook = gas Lucht Onderste Limiet Bovenste Limiet Explosief Mengsel Te arm % van de LEL % van het volume Te rijk GAS (ROOK)

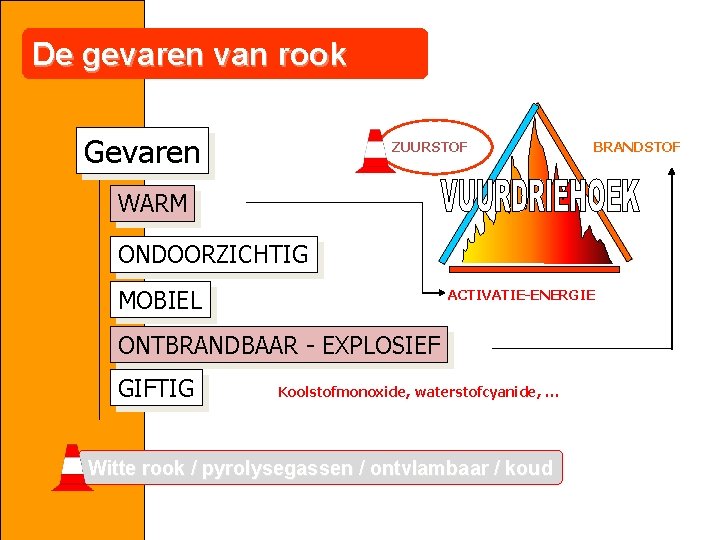

De gevaren van rook Gevaren ZUURSTOF BRANDSTOF WARM ONDOORZICHTIG MOBIEL ACTIVATIE-ENERGIE ONTBRANDBAAR - EXPLOSIEF GIFTIG Koolstofmonoxide, waterstofcyanide, … Witte rook / pyrolysegassen / ontvlambaar / koud
BRANDSTOFGECONTROLEERDE BRAND VOLDOENDE ZUURSTOF Voldoende ventilatie brandweer van Kollum Ja? Zolang er brandstof is zal de brand zich voortzetten.

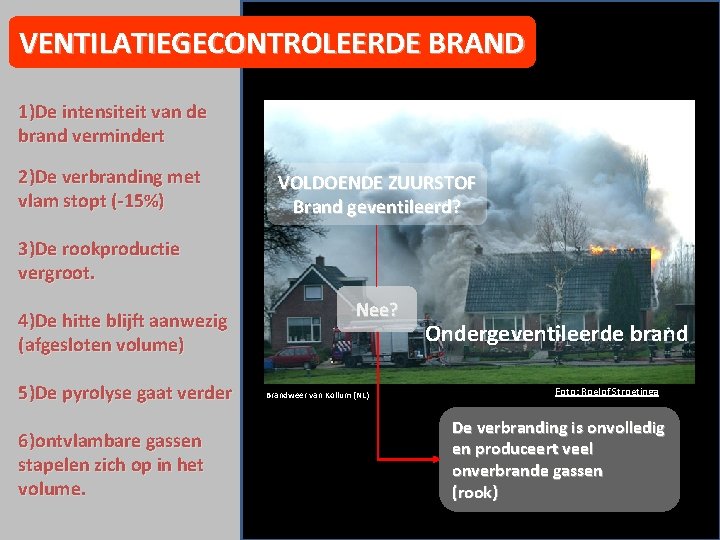

VENTILATIEGECONTROLEERDE BRAND 1)De intensiteit van de brand vermindert 2)De verbranding met vlam stopt (-15%) VOLDOENDE ZUURSTOF Brand geventileerd? 3)De rookproductie vergroot. 4)De hitte blijft aanwezig (afgesloten volume) 5)De pyrolyse gaat verder 6)ontvlambare gassen stapelen zich op in het volume. brandweer van Kollum Nee? Brandweer van Kollum (NL) Ondergeventileerde brand Foto: Roelof Stroetinga De verbranding is onvolledig en produceert veel onverbrande gassen (rook)
De 5 Fasen 1. 2. 3. 4. 5. 1 Beginbrand Ontwikkelingsfase Flashover Volontwikkelde brand Dooffase 5 2 3 4

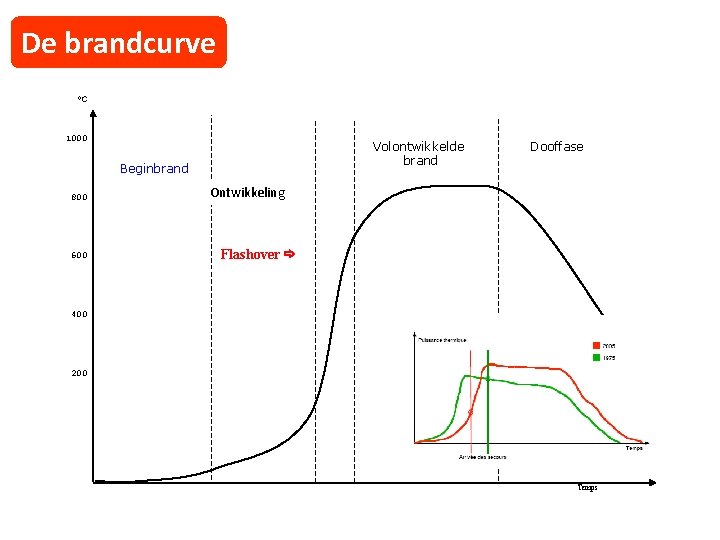

De brandcurve °C 1000 Beginbrand Groeifase Volontwikkeld Doven Beginbrand 800 600 Volontwikkelde brand Dooffase Ontwikkeling Flashover 400 200 Temps
Grafiek van een ondergeventileerde brand Harold Dawkins Jay K. Bradish
Fase 1: Beginbrand
Verbrandingsgas Hete warme gassen Voldoende zuurstof Waterdamp Pyrolysegassen (hout 30% water) Stralingswarmte Brandhaard Le feu démarre très lentement et produit une grande quantité de fumées (vapeur d'eau et gaz de pyrolyse) parfaitement visibles. Container Flashover Numéro 1 - Ecole du Feu de Jurbise (Belgique) - Juin 2007.
Brand in een lokaal Het vuur verbruikt de zuurstof in functie van het volume van het lokaal en de openingen. Zolang er voldoende zuurstof is, zal het vuur brandstofgecontroleerd blijven.
Fase 2: De ontwikkeling
Temperatuur en volume nemen toe
Vorming van een rooklaag Rooklaagvorming en neutrale lijn: Flashover. fr
De rookgassen branden

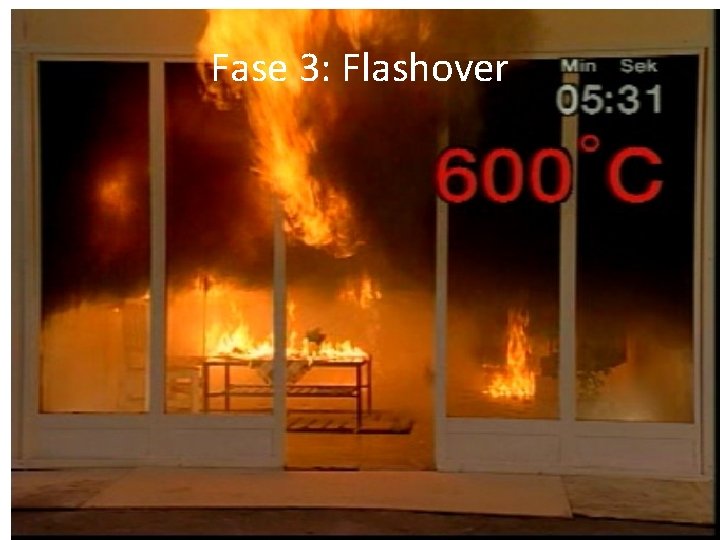

Fase 3: Flashover
Film
Fase 4: Volontwikkelde brand • Uitslaande vlammen FILM
Fase 5 De dooffase • De brandstof raakt op. ZUURSTOF BRANDSTOF ACTIVATIE-ENERGIE
Rapid Fire Progress Flashover • Ventilatie geïnduceerde Flashover Backdraft FGI (Fire Gas Ignition)
Flashover FILM Flashover is een fase van het normaal brandverloop

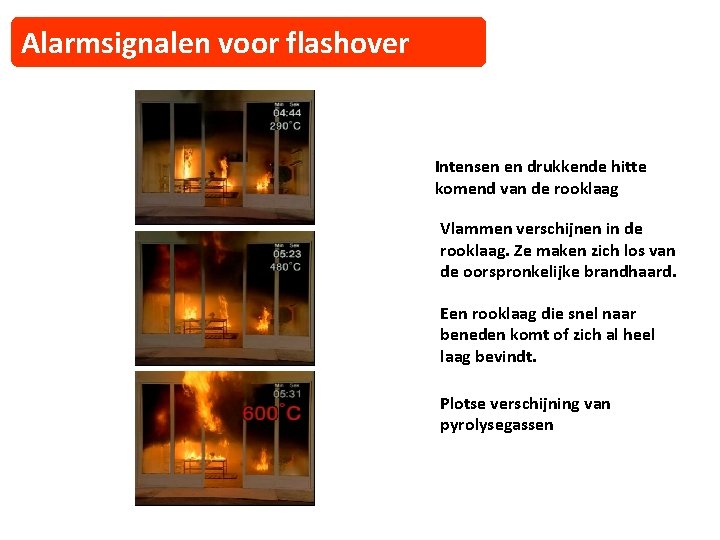

Alarmsignalen voor flashover Intensen en drukkende hitte komend van de rooklaag Vlammen verschijnen in de rooklaag. Ze maken zich los van de oorspronkelijke brandhaard. Een rooklaag die snel naar beneden komt of zich al heel laag bevindt. Plotse verschijning van pyrolysegassen

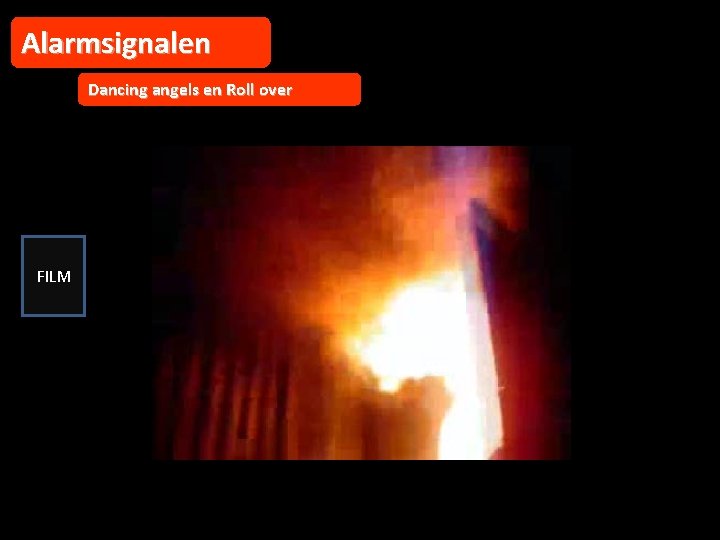

Alarmsignalen Dancing angels en Roll over FILM

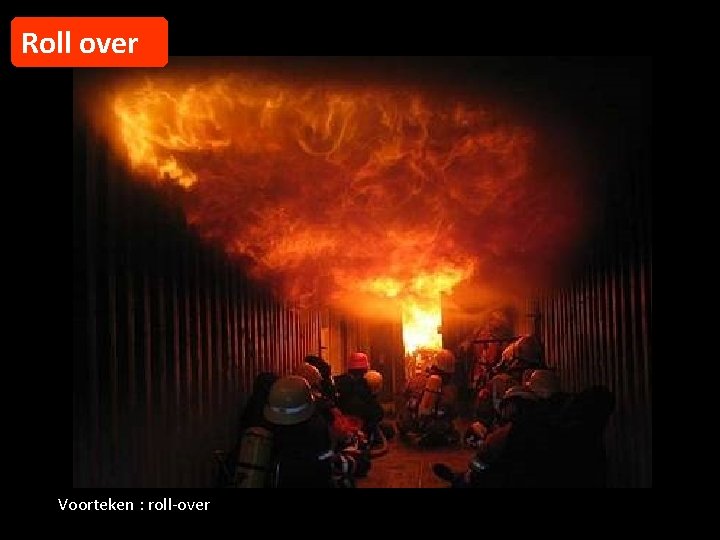

Roll over Voorteken : roll-over
Flashover Bestrijden ? FILM
Flashover Bestrijden? Flashover te Berlin 2004
Ventilatie geïnduceerde Flashover TEMP ZUURSTOF BRANDSTOF ACTIVATIE-ENERGIE Graphique Ed. Hartin, 12 -minutes on the Firegrond TIME De brand is ondergeventileerd. Het openen van een deur, breken van een raam zal verse lucht toevoeren en de brand laten evolueren naar flashover.

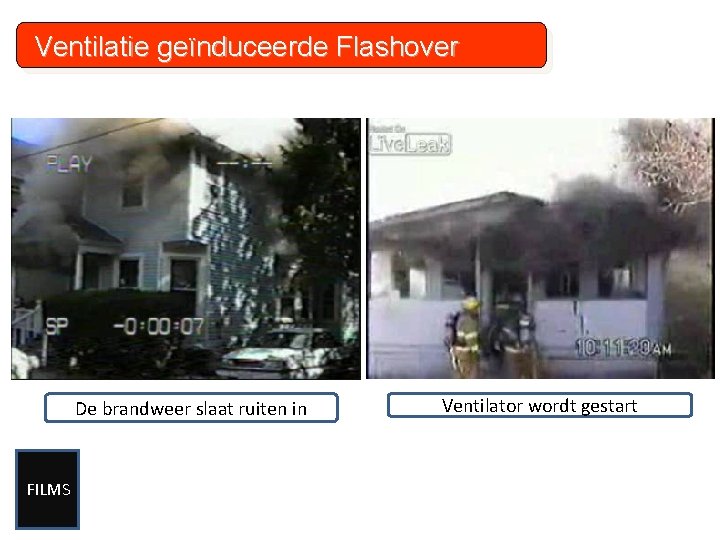

Ventilatie geïnduceerde Flashover De brandweer slaat ruiten in FILMS Ventilator wordt gestart

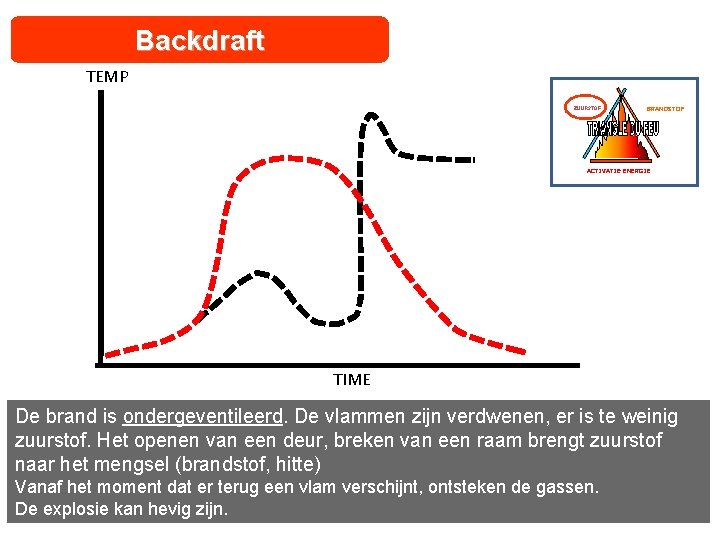

Backdraft TEMP ZUURSTOF BRANDSTOF ACTIVATIE-ENERGIE TIME De brand is ondergeventileerd. De vlammen zijn verdwenen, er is te weinig zuurstof. Het openen van een deur, breken van een raam brengt zuurstof naar het mengsel (brandstof, hitte) Vanaf het moment dat er terug een vlam verschijnt, ontsteken de gassen. De explosie kan hevig zijn.
WAT BETEKENT BACKDRAFT ? Back betekent Terug en Draft is het Amerikaans-Engels voor Draught, dat staat voor Stroming. Backdraft is dus « Terug trekken van lucht » . FILM
FILM
Alarmsignalen • In een oogopslag kan je zien dat de brand onvoldoende geventileerd is. • De verbranding is onvolledig. Ze vindt plaats in gesloten volume of op zijn minst zonder mogelijkheid tot normale ventilatie. • De rook is heel dik en zwaar. Hij zal de ramen zwartkleuren en geluiden doen verstommen.
Alarmsignalen • De zwarte rook wordt geelgrijs. De rook kan verschillende kleuren hebben (branstof, temperatuur, zuurstofpercentage) • De hitte is heel belangrijk. We kunnen ze voelen als we de deur aanraken. • Er zijn geen vlammen te zien. Soms zijn er wel kleine blauwe vlammetjes te zien.
Alarmsignalen: pulserende rook. Alternerend overdruk en onderdruk FILMS
Alarmsignalen Spec. geluiden Kleur van de rook Rook komt uit kieren en openingen Geen vlammen te zien Hitte waarneembaar Zwarte ruiten Rook komt van onder de deuren
Observeren en achteraf bespreken ! FILM
FILMS
Vergelijking Ventilatie Geïnduceerde Flashover Backdraft TEMP TIME Grafieken: Ed. Hartin, 12 -minutes on the Firegrond TIME
Fire Gas Ignitions (FGI) • Uitleg • Enkele situaties Buiten de ruimte waar het brandt In het lokaal waar het brandt Ongeval Kapt. Marleau

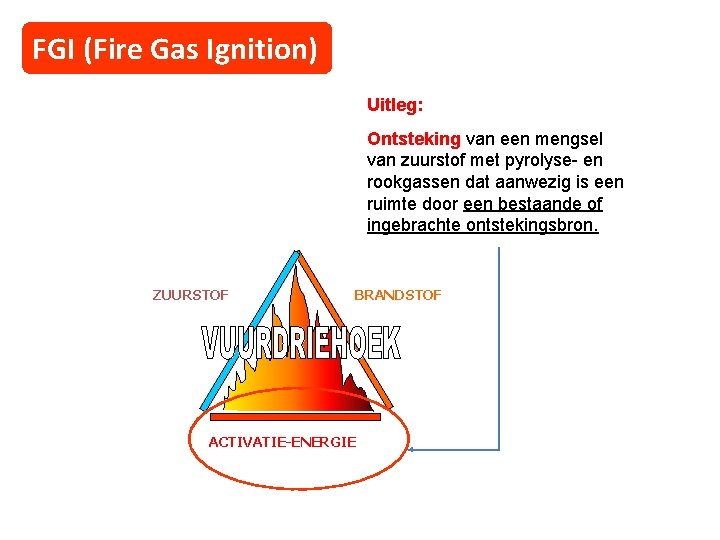

FGI (Fire Gas Ignition) Uitleg: Ontsteking van een mengsel van zuurstof met pyrolyse- en rookgassen dat aanwezig is een ruimte door een bestaande of ingebrachte ontstekingsbron. ZUURSTOF BRANDSTOF ACTIVATIE-ENERGIE

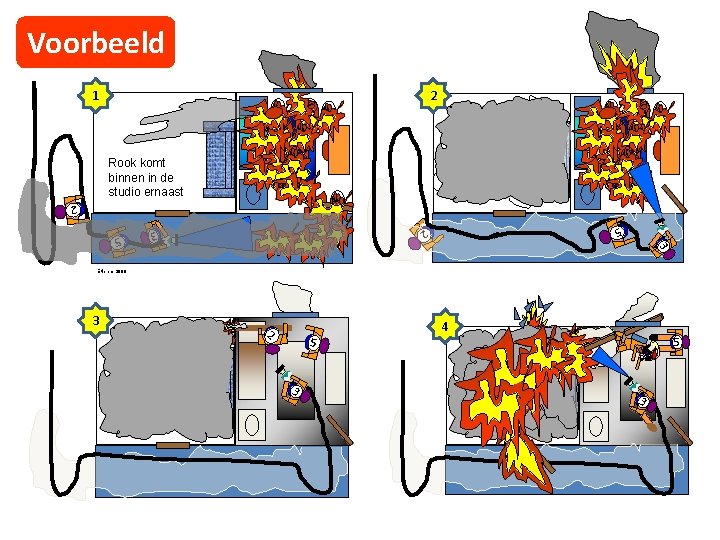

Voorbeeld 1 2 Rook komt binnen in de studio ernaast 2 5 2 3 3 5 Etienne 2008 3 4 2 5 5 3 3
1 Voorbeeld 2 5 5 4 2 2 3 3 5 2 3 3
In het lokaal Ongeval in de nacht van 20 op 21 januari 2006 in Montréal Ontbranding van opgestapelde pyrolysegassen in een appartement (Rapport te lezen op internet: kapitein Marcel Marleau) Meer dan 125 brandweerlui waren er nodig om de brand te blussen die begon op de eerste verdieping. De kapitein heeft er het leven bij gelaten. Elektrische verwarming Pyrolysegassen Stapelen zich op in de ruimte en het volledige appartement.

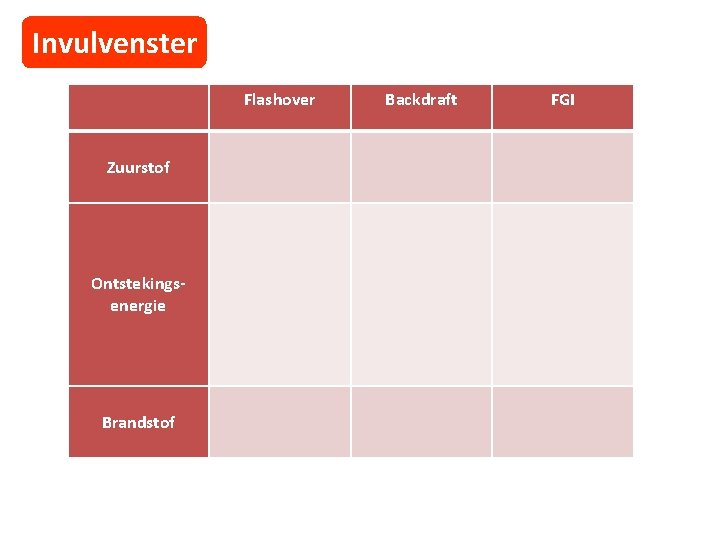

Invulvenster Flashover Zuurstof Ontstekingsenergie Brandstof Backdraft FGI
Samenvatting Zuurstof Ontstekings energie Flashover Backdraft Voldoende Er is een gebrek aan zuurstof in de ruimte Heeft plaatsgevonden in een vroeger stadium Het pas gevormde mengsel maakt contact met gensters of FGI Voldoende Er is energie nodig om tot FGI te komen: Vonk, vlam, … Zelfontbranding Brandstof Moet in voldoende mate aanwezig zijn Aanwezig Rookgassen Een FGI kan plaatsvinden bij kamertemperatuur!
PBM’s • Temperaturen en brandwonden • Incident met autoladder De brandweerman De ladderbedienaar De pompchauffeur

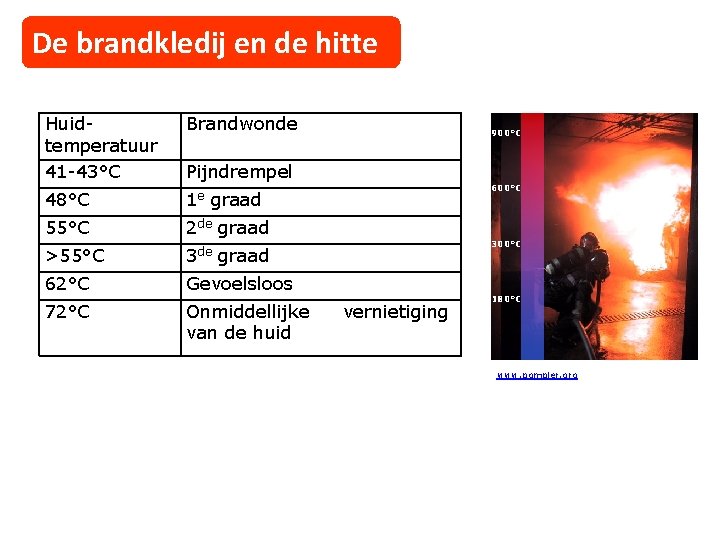

De brandkledij en de hitte Huidtemperatuur 41 -43°C Brandwonde 48°C 1 e 55°C 2 de graad >55°C 3 de 62°C Gevoelsloos 72°C Onmiddellijke van de huid 900°C Pijndrempel 600°C graad 300°C graad vernietiging 180°C www. pompier. org
De brandkledij en de hitte De brandkledij beschermt tegen de hitte maar slechts een zekere tijd ! FILM Brandweerman in brand Brandwonden zijn functie van tijd en temperatuur. Van het moment dat men iets voelt, moet men handelen: ofwel bewegen om de samendrukking van kledij weg te nemen ofwel de plaats verlaten.
FILMS

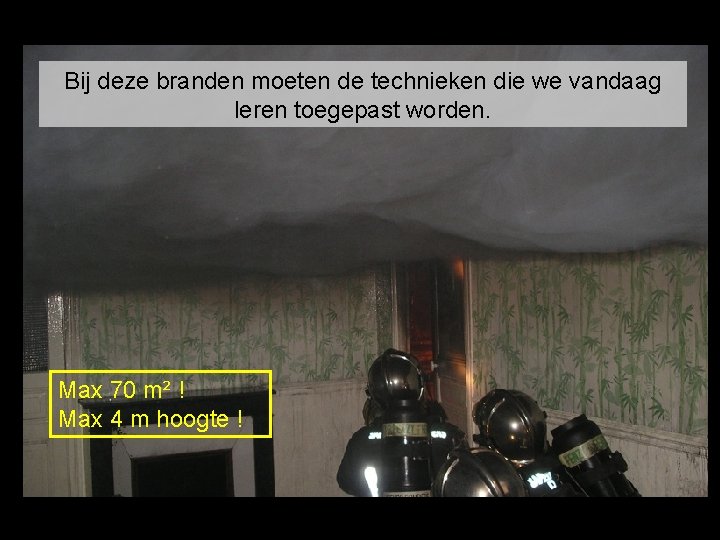

Bij deze branden moeten de technieken die we vandaag leren toegepast worden. Max 70 m² ! Max 4 m hoogte !
COMPARTMENT FIRE BEHAVIOR TRAINING Hoe te handelen bij een compartimentsbrand? Basiskennis (Theorie) Lansen en lanstechniek (pulsing) Deurprocedure Middagpauze Praktijk in de container
