Certificao ANATEL O que um Teste Anatel Padro

Certificação ANATEL

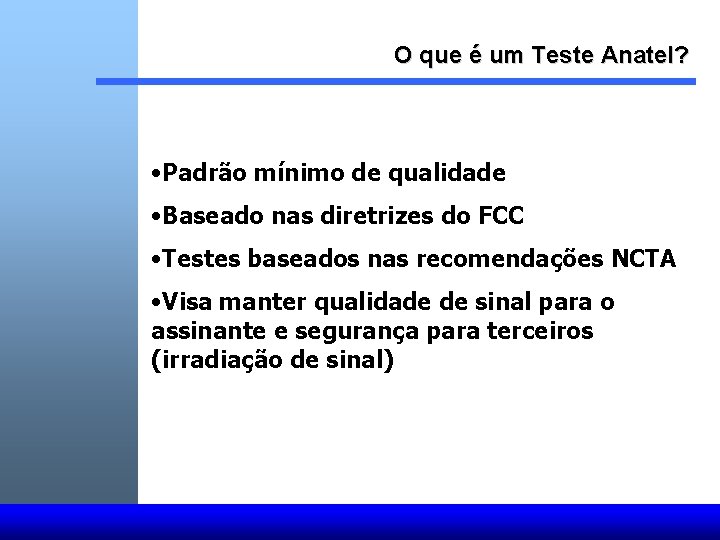

O que é um Teste Anatel? • Padrão mínimo de qualidade • Baseado nas diretrizes do FCC • Testes baseados nas recomendações NCTA • Visa manter qualidade de sinal para o assinante e segurança para terceiros (irradiação de sinal)

O que engloba? • Headend (banda base) • Cabo Drop • Terminal de Assinante • Irradiação de Sinal

O que engloba?

O que engloba? • 6 pontos até 12500 HP´s + 1 ponto a cada 12500 HP´s • Alguns testes em todos os canais • Testes de performance em 4 canais para até 100 MHz de BW + 1 canal a cada 100 MHz adicional (média de 9 canais por sistema) • Irradiação de Sinal em 100% ou 75% da rede

Critérios para Escolha dos Pontos Os pontos de teste deverão ser bem distribuídos ao longo da área de prestação de serviço, de modo que representem os terminais de assinantes mais críticos, em termos de números de amplificadores em cascata (item 8. 4. 3. 1. 3). Pelo menos um terço dos pontos de teste devem representar os terminais de assinantes mais distantes do cabeçal, em termos de comprimento de cabo (item 8. 4. 3. 2. 1. 1).

Periodicidade dos Testes - A operadora de TV a Cabo deve realizar testes de desempenho do sistema pelo menos duas vezes por ano, em intervalos que não excedam a seis meses, mantendo seus resultados arquivados na sede local da empresa, por pelo menos cinco anos (item 8. 4. 3). - Os testes deverão ser completos e demonstrar que o sistema atende a todos os requisitos mínimos estabelecidos no item 8. 2 da Norma (item 8. 4. 3. 1). - Os testes de desempenho dos requisitos estabelecidos no item 8. 2. 7 (Distúrbios de Baixa Freqüência) poderão ser realizados a cada três anos (item 8. 4. 3. 7). - Os testes relativos aos requisitos estabelecidos no item 8. 2. 11, nas faixas de freqüências do serviço de radionavegação aeronáutica, deverão ser realizados de três em três meses, abrangendo sempre, no mínimo, 75% da rede (item 8. 4. 3. 8).

Outras Exigências da Norma • A operadora de um sistema de TV a Cabo é responsável pelo desempenho do sistema (item 8. 4. 1). • A operadora deverá manter, em sua sede local, uma lista atualizada dos canais de TV a Cabo que oferece a seus assinantes (item 8. 4. 2). • Deverá ser emitido um relatório referente aos testes de desempenho do sistema, (item 8. 4. 3. 4). • Os testes deverão ser realizados por profissional habilitado, que deverá concluir o relatório com um laudo técnico de desempenho do sistema (item 8. 4. 3. 5). • Deverá ser anexada ao relatório a correspondente Anotação de Responsabilidade Técnica – ART (item 8. 4. 3. 5. 1).

Execução dos Testes • Configurações pré testes • Criação de plano de Canais (Chan, Program, Scramble, Channel Type, Chan Width, etc) • Criação do Arquivo de Limites de Medições (Visual Carrier Level, Aural Carrier Level, CSO, CTB, Cross Modulation, HUM, Chroma Delay, etc)

Headend: Parâmetro Valor Limite Número de Canais Freq. Central da Portadora de Áudio 4, 5 MHz 5 k. Hz Todos Nível do Sinal de Áudio 13 a 17 d. B abaixo do nível da portadora de vídeo 9 (mínimo) Retardo da Componente de Crominância (Chroma Delay) < 100 ns 9 (mínimo) Ganho Diferencial < 5% 9 (mínimo) Fase Diferencial < 3 graus 9 (mínimo)

Headend - Parâmetros Nível de Sinal de Áudio Freq. Central Portadora de Audio

Headend - Parâmetros Retardo da Componente de Crominância Burst de Cor

Headend: • Micro-computador compatível • Placa Multi-serial RS-232 • Software de Medição Tektronix CSS 50 • Analisador de Espectro Tektronix Modelo 2715 • Demodulador de RF Sintonizável Tektronix Modelo DS 1001 • Medidor de Sinal Banda Base Tektronix Modelo VM 100 • Gerador de Sinais de Vídeo Padrão Tektronix Modelo TSG-95

Cabo Drop: • Nível da Portadora de Vídeo >3 d. Bm. V, com variação máxima de 8 d. B num intervalo de 6 meses devendo ser mantido dentro de: 3 d. B entre canais adjacentes, 10 d. B de qualquer canal até 300 MHz de banda com +1 db/100 MHz, sem sobrecarregar o terminal de assinante • Este Teste é realizado 4 vezes num intervalo de 6 horas (teste 24 horas)

Cabo Drop: · Micro-computador compatível · Placa Multi-serial RS-232 · Software de Medição Tektronix CSS 50 · Analisador de Espectro Tektronix Modelo 2715 · Cabo drop padrão de 30 metros (RG-6)

Terminal de Assinante: • Freq. Central da portadora de áudio =4, 5 MHz +5 KHz • Nível da portadora de vídeo >0 d. Bm. V • Nível da portadora de áudio = -13 a -17 d. Bc • ICR = +-2 d. B de 0, 75 a 5 MHz acima do limite inferior do canal de TV • CNR >45 d. B • XMOD <-53 d. Bc • HUM <3% • CSO <-53 d. Bc • CTB <-53 d. Bc • isolação entre terminais >18 d. B

No Analizador de Espectro

C/N (CNR ou portadora/ruído) >45 d. B * Utilizar portadora de vídeo não modulada

CNR – Efeito Visual

CSO (composite Second Order Beat): >53 d. B * Utilizar portadora de vídeo não modulada

CSO – Efeito Visual

CTB (Composite Triple Beat): >53 d. B * Desligar as portadoras dos canais

CTB – Efeito Visual

XMOD (Intermodulação) * Exigência da norma mas não é realizado

Modulação por Zumbido (HUM/LFD) Ruído por baixa freqüência (60 – 120 Hz)

Irradiação de sinal: A operadora deverá realizar os testes de 3 em 3 meses em pelo menos 75% da rede.

Causas Possíveis • Headend • Rede de Transmissão e Distribuição • Cabo drop • Amplificadores de Distribuição • Emendas e Conexões • Pirataria • Cabo Coaxial de qualidade inferior • Conectores F com espaçamento na carcaça

Detectando o Leakage • Medidor de Leakage Wavetek Modelo 1750 • Gerador de Sinal de TAG Wavetek Modelo LT 1000 • Antena para Montagem em Veículo Wavetek Modelo VMA-3 Modulador (115 -140 MHz) LT 1000 out In out Combinadores

Medindo o Leakage LEAKAGE CABO COAXIAL • Medidor de Leakage Wavetek Modelo 1750 • Gerador de Sinal de TAG Wavetek Modelo LT 1000 • Antena Dipolo Sintonizável Wavetek Modelo LD-3 (com mastro de 3 metros acoplado) DIPOLO POSIÇÃO A POSIÇÃO B 5 A 6 METROS DIPOLO
