Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 Jornada Técnica Informativa sobre Certificación de Elementos de Protección Personal (EPP) SALTA 29 DE JUNIO DE 2016

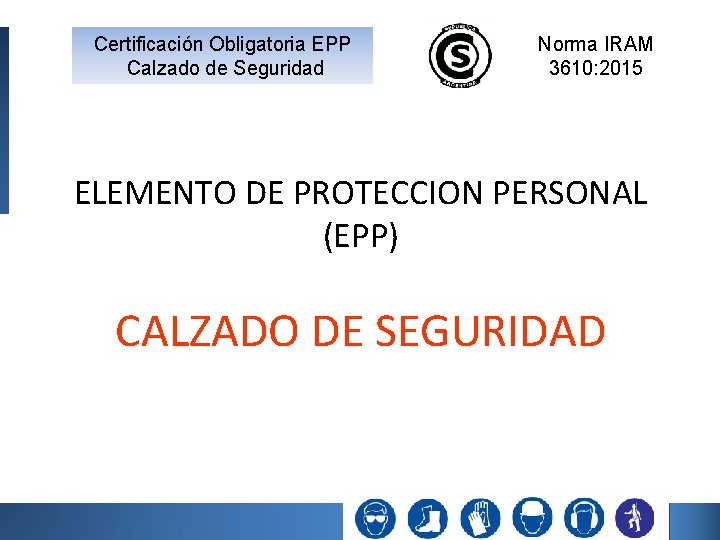

Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 ELEMENTO DE PROTECCION PERSONAL (EPP) CALZADO DE SEGURIDAD

Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 INDICE DE TEMAS A TRATAR - NORMAS APLICABLES EXIGIDAS - CALZADO DE SEGURIDAD (NORMA IRAM 3610: 2015) - DEFINICION - REQUISITOS GENERALES - REQUISITOS ADICIONALES - MODELOS - DEFECTOS CRITICOS - MARCADO - RECOMENDACIONES - INSTRUCCIONES - DESARROLLOS DE NUEVOS INSUMOS - PLANTILLA FLEXIBLE RESISTENTE A LA PERFORACION - PUNTERAS DE SEGURIDAD DE COMPOSITE - MEMBRANAS IMPERMEABLES / SELLADO DE COSTURAS

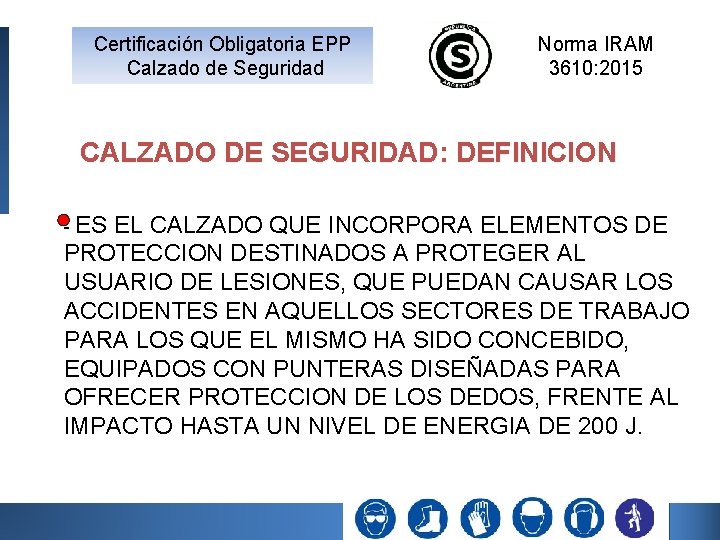

Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 CALZADO DE SEGURIDAD: DEFINICION - ES EL CALZADO QUE INCORPORA ELEMENTOS DE PROTECCION DESTINADOS A PROTEGER AL USUARIO DE LESIONES, QUE PUEDAN CAUSAR LOS ACCIDENTES EN AQUELLOS SECTORES DE TRABAJO PARA LOS QUE EL MISMO HA SIDO CONCEBIDO, EQUIPADOS CON PUNTERAS DISEÑADAS PARA OFRECER PROTECCION DE LOS DEDOS, FRENTE AL IMPACTO HASTA UN NIVEL DE ENERGIA DE 200 J.

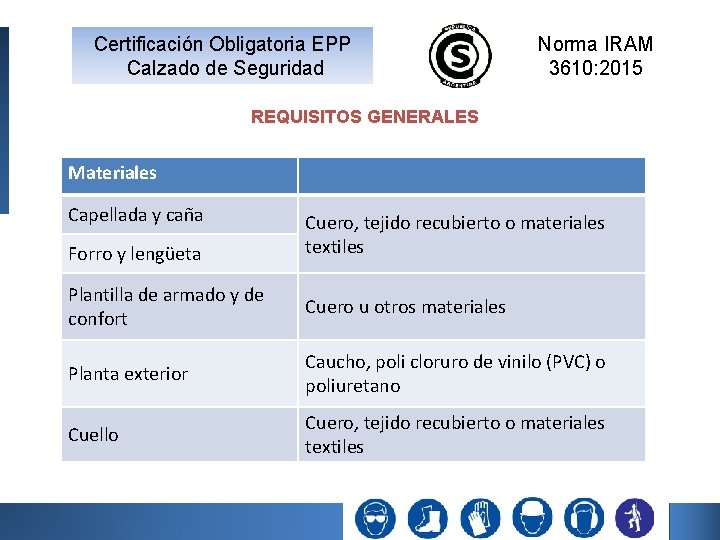

Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 REQUISITOS GENERALES Materiales Capellada y caña Forro y lengüeta Cuero, tejido recubierto o materiales textiles Plantilla de armado y de confort Cuero u otros materiales Planta exterior Caucho, poli cloruro de vinilo (PVC) o poliuretano Cuello Cuero, tejido recubierto o materiales textiles

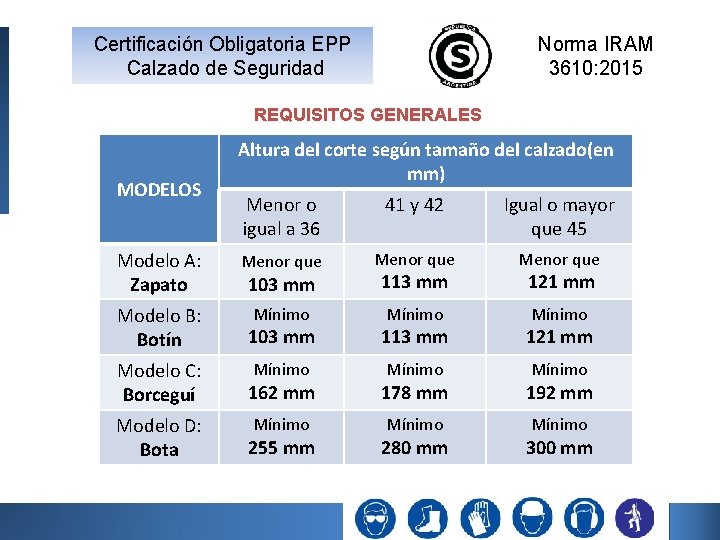

Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 REQUISITOS GENERALES MODELOS Altura del corte según tamaño del calzado(en mm) Menor o igual a 36 41 y 42 Igual o mayor que 45 Modelo A: Zapato Menor que 103 mm 113 mm Menor que Modelo B: Botín Mínimo Modelo C: Borceguí Modelo D: Bota 121 mm 103 mm 113 mm 121 mm Mínimo 162 mm 178 mm 192 mm Mínimo 255 mm 280 mm 300 mm

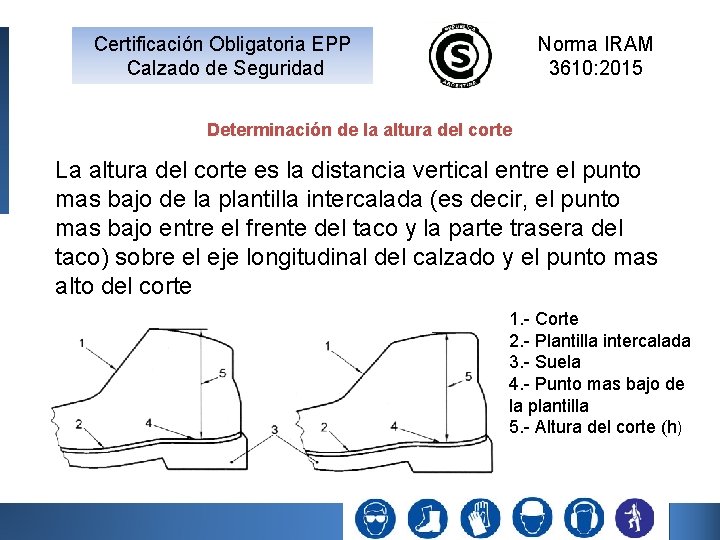

Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 Determinación de la altura del corte La altura del corte es la distancia vertical entre el punto mas bajo de la plantilla intercalada (es decir, el punto mas bajo entre el frente del taco y la parte trasera del taco) sobre el eje longitudinal del calzado y el punto mas alto del corte 1. - Corte 2. - Plantilla intercalada 3. - Suela 4. - Punto mas bajo de la plantilla 5. - Altura del corte (h)

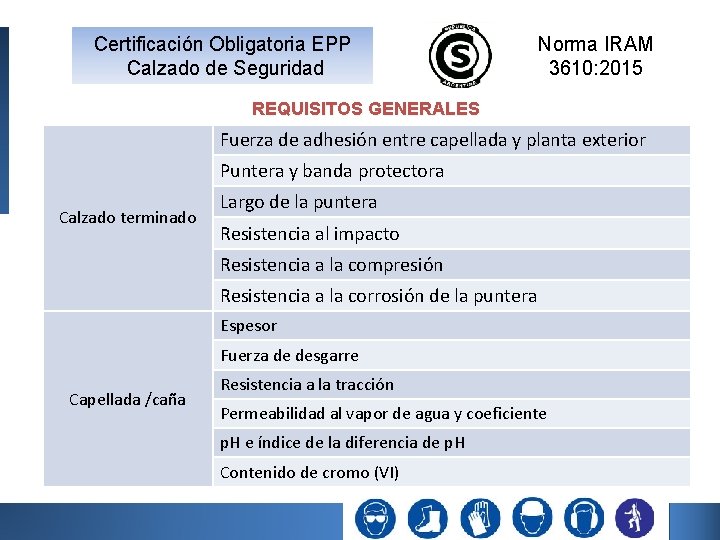

Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 REQUISITOS GENERALES Fuerza de adhesión entre capellada y planta exterior Puntera y banda protectora Calzado terminado Largo de la puntera Resistencia al impacto Resistencia a la compresión Resistencia a la corrosión de la puntera Espesor Fuerza de desgarre Capellada /caña Resistencia a la tracción Permeabilidad al vapor de agua y coeficiente p. H e índice de la diferencia de p. H Contenido de cromo (VI)

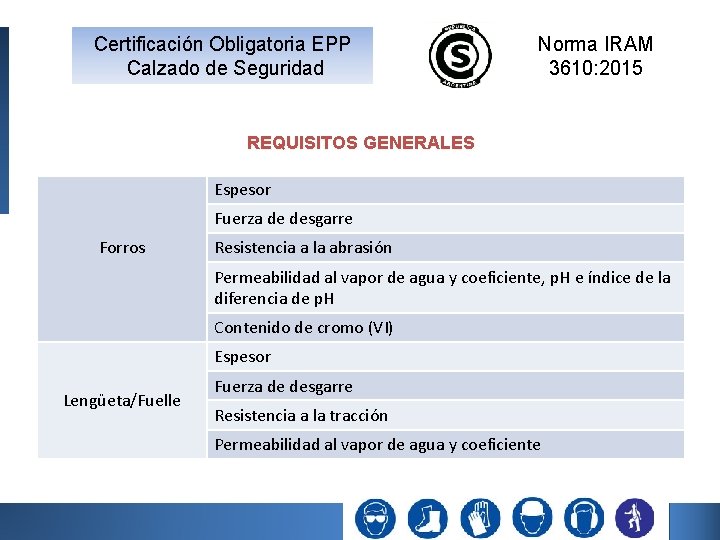

Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 REQUISITOS GENERALES Espesor Fuerza de desgarre Forros Resistencia a la abrasión Permeabilidad al vapor de agua y coeficiente, p. H e índice de la diferencia de p. H Contenido de cromo (VI) Espesor Lengüeta/Fuelle Fuerza de desgarre Resistencia a la tracción Permeabilidad al vapor de agua y coeficiente

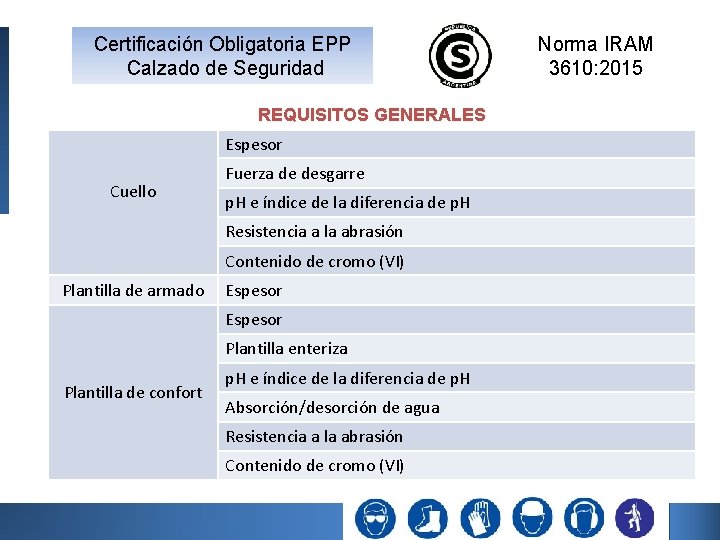

Certificación Obligatoria EPP Calzado de Seguridad REQUISITOS GENERALES Espesor Cuello Fuerza de desgarre p. H e índice de la diferencia de p. H Resistencia a la abrasión Contenido de cromo (VI) Plantilla de armado Espesor Plantilla enteriza Plantilla de confort p. H e índice de la diferencia de p. H Absorción/desorción de agua Resistencia a la abrasión Contenido de cromo (VI) Norma IRAM 3610: 2015

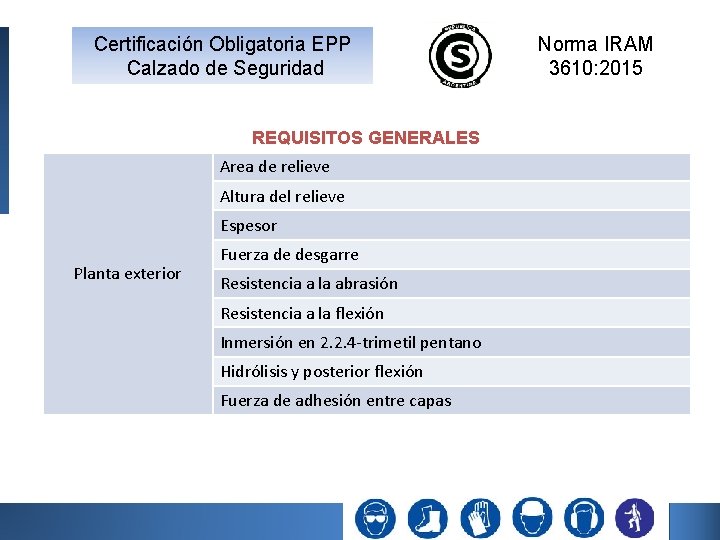

Certificación Obligatoria EPP Calzado de Seguridad REQUISITOS GENERALES Area de relieve Altura del relieve Espesor Planta exterior Fuerza de desgarre Resistencia a la abrasión Resistencia a la flexión Inmersión en 2. 2. 4 -trimetil pentano Hidrólisis y posterior flexión Fuerza de adhesión entre capas Norma IRAM 3610: 2015

Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 REQUISITOS ADICIONALES PARA APLICACIONES ESPECIALES Resistencia a la perforación P Resistencia eléctrica del calzado conductivo C Aislamiento frente al calor del piso HI Resistencia eléctrica del calzado antiestático A Aislamiento frente al frio del piso CI Rigidez dieléctrica de la planta exterior D Absorción de energía en la zona del talón E Resistencia al corte por sierra de cadena CS Resistencia al agua WR Resistencia del empeine al corte CR Resistencia al impacto del dispositivo de protección del metatarso M Resistencia al deslizamiento sobre acero con glicerina SRB Resistencia al deslizamiento sobre baldosa cerámica con dodecil sulfato sódico (Na. C 12 SO 4), también conocido como lauril sulfato sódico SRA Resistencia al deslizamiento sobre baldosa cerámica con lauril sulfato sódico y sobre acero con glicerina SRC Planta exterior: Resistencia al calor por contacto HRO Capellada: Resistente al agua WRU

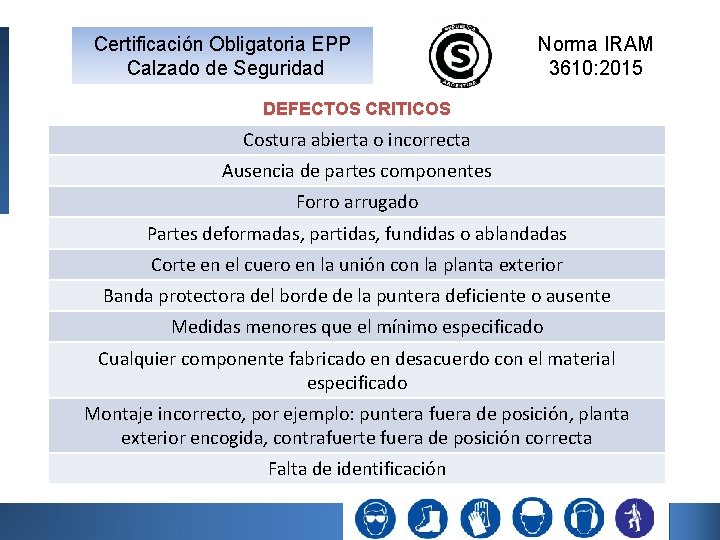

Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 DEFECTOS CRITICOS Costura abierta o incorrecta Ausencia de partes componentes Forro arrugado Partes deformadas, partidas, fundidas o ablandadas Corte en el cuero en la unión con la planta exterior Banda protectora del borde de la puntera deficiente o ausente Medidas menores que el mínimo especificado Cualquier componente fabricado en desacuerdo con el material especificado Montaje incorrecto, por ejemplo: puntera fuera de posición, planta exterior encogida, contrafuerte fuera de posición correcta Falta de identificación

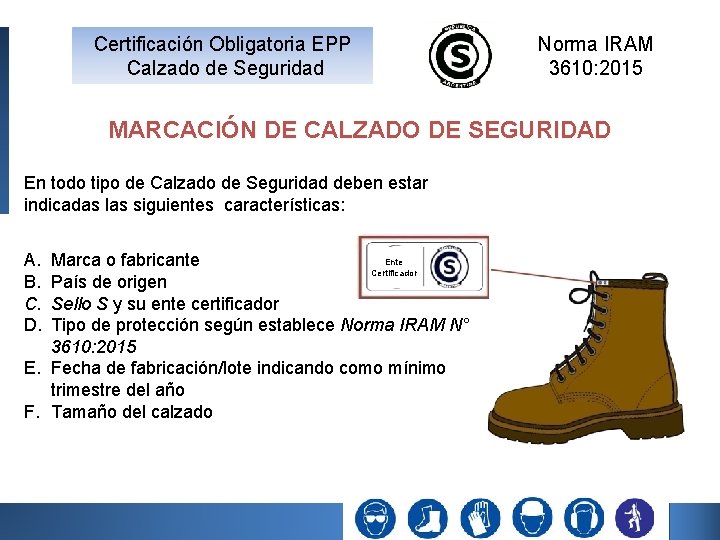

Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 MARCACIÓN DE CALZADO DE SEGURIDAD En todo tipo de Calzado de Seguridad deben estar indicadas las siguientes características: A. B. C. D. Ente Marca o fabricante Certificador País de origen Sello S y su ente certificador Tipo de protección según establece Norma IRAM N° 3610: 2015 E. Fecha de fabricación/lote indicando como mínimo trimestre del año F. Tamaño del calzado

Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 QUE PASA CON LOS PRODUCTOS NO CERTIFICADOS - DEBERIAN QUEDAR AUTOMATICAMENTE FUERA DEL SISTEMA PRODUCTOS CERTIFICADOS PRODUCTOS NO CERTIFICADOS CUMPLIMIENTO DE NORMAS NO CUMPLIMIENTO DE NORMAS REUNE CONDICIONES MINIMAS DE SEGURIDAD NO REUNE CONDICIONES MINIMAS DE SEGURIDAD

Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 1 - Criterio de selección 1. 1 - Cumplimientos legales y normativos: el calzado seleccionado debe estar certificado, esto es, debe tener el Sello S de la ex secretaría de Comercio que implica: - Cumplir con la Resolución Nº 896/99 - SICYM. - Cumplir con los requisitos establecidos en las normas IRAM 3610, EN-ISO 20344/45 o del Mercosur vigentes. 1. 2 - Análisis de los riesgos: los Profesionales en Seguridad e Higiene deberán establecer los riesgos presentes en el lugar de trabajo, determinando las valoraciones cualitativas y cuantitativas que permitan definir las prestaciones que habrán de tener los calzados de seguridad para responder eficazmente en caso de accidente.

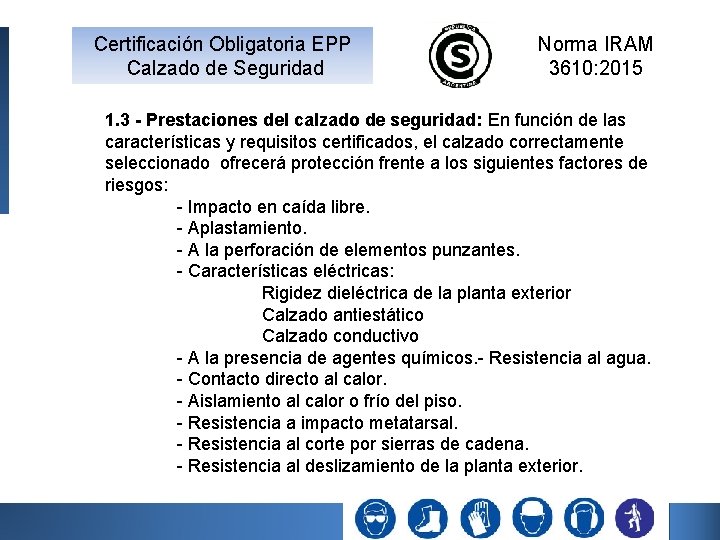

Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 1. 3 - Prestaciones del calzado de seguridad: En función de las características y requisitos certificados, el calzado correctamente seleccionado ofrecerá protección frente a los siguientes factores de riesgos: - Impacto en caída libre. - Aplastamiento. - A la perforación de elementos punzantes. - Características eléctricas: Rigidez dieléctrica de la planta exterior Calzado antiestático Calzado conductivo - A la presencia de agentes químicos. - Resistencia al agua. - Contacto directo al calor. - Aislamiento al calor o frío del piso. - Resistencia a impacto metatarsal. - Resistencia al corte por sierras de cadena. - Resistencia al deslizamiento de la planta exterior.

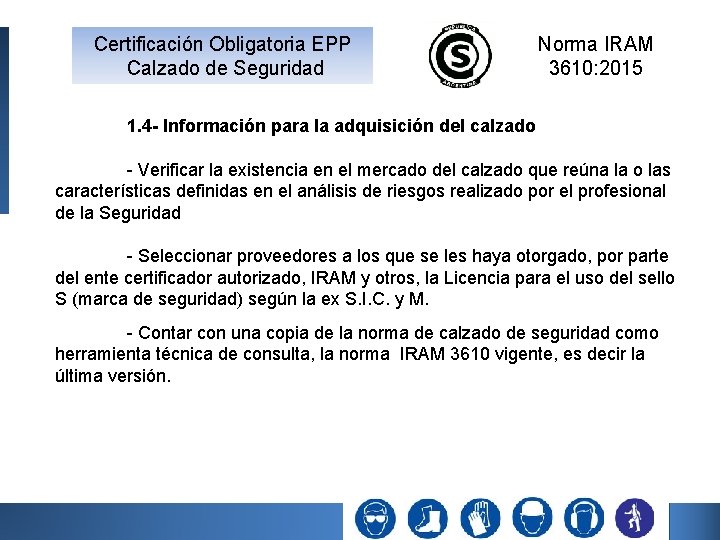

Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 1. 4 - Información para la adquisición del calzado - Verificar la existencia en el mercado del calzado que reúna la o las características definidas en el análisis de riesgos realizado por el profesional de la Seguridad - Seleccionar proveedores a los que se les haya otorgado, por parte del ente certificador autorizado, IRAM y otros, la Licencia para el uso del sello S (marca de seguridad) según la ex S. I. C. y M. - Contar con una copia de la norma de calzado de seguridad como herramienta técnica de consulta, la norma IRAM 3610 vigente, es decir la última versión.

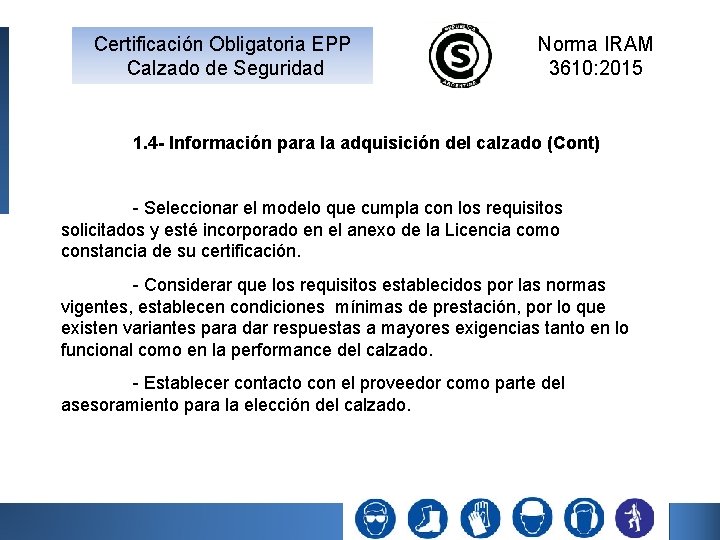

Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 1. 4 - Información para la adquisición del calzado (Cont) - Seleccionar el modelo que cumpla con los requisitos solicitados y esté incorporado en el anexo de la Licencia como constancia de su certificación. - Considerar que los requisitos establecidos por las normas vigentes, establecen condiciones mínimas de prestación, por lo que existen variantes para dar respuestas a mayores exigencias tanto en lo funcional como en la performance del calzado. - Establecer contacto con el proveedor como parte del asesoramiento para la elección del calzado.

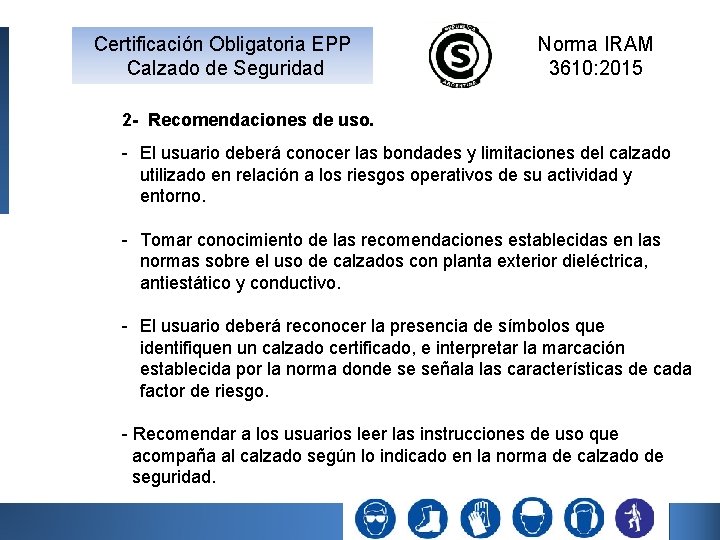

Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 2 - Recomendaciones de uso. - El usuario deberá conocer las bondades y limitaciones del calzado utilizado en relación a los riesgos operativos de su actividad y entorno. - Tomar conocimiento de las recomendaciones establecidas en las normas sobre el uso de calzados con planta exterior dieléctrica, antiestático y conductivo. - El usuario deberá reconocer la presencia de símbolos que identifiquen un calzado certificado, e interpretar la marcación establecida por la norma donde se señala las características de cada factor de riesgo. - Recomendar a los usuarios leer las instrucciones de uso que acompaña al calzado según lo indicado en la norma de calzado de seguridad.

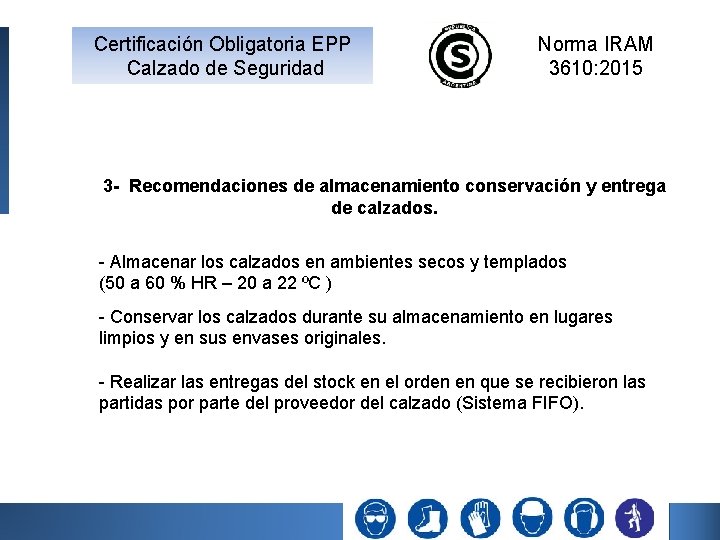

Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 3 - Recomendaciones de almacenamiento conservación y entrega de calzados. - Almacenar los calzados en ambientes secos y templados (50 a 60 % HR – 20 a 22 ºC ) - Conservar los calzados durante su almacenamiento en lugares limpios y en sus envases originales. - Realizar las entregas del stock en el orden en que se recibieron las partidas por parte del proveedor del calzado (Sistema FIFO).

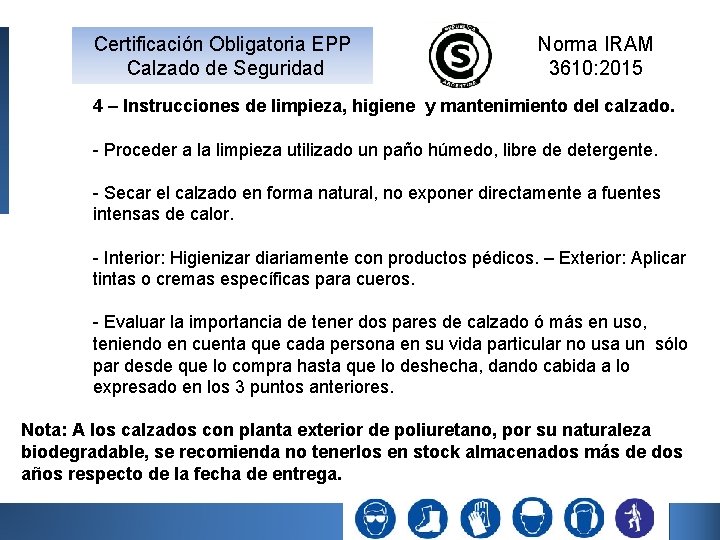

Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 4 – Instrucciones de limpieza, higiene y mantenimiento del calzado. - Proceder a la limpieza utilizado un paño húmedo, libre de detergente. - Secar el calzado en forma natural, no exponer directamente a fuentes intensas de calor. - Interior: Higienizar diariamente con productos pédicos. – Exterior: Aplicar tintas o cremas específicas para cueros. - Evaluar la importancia de tener dos pares de calzado ó más en uso, teniendo en cuenta que cada persona en su vida particular no usa un sólo par desde que lo compra hasta que lo deshecha, dando cabida a lo expresado en los 3 puntos anteriores. Nota: A los calzados con planta exterior de poliuretano, por su naturaleza biodegradable, se recomienda no tenerlos en stock almacenados más de dos años respecto de la fecha de entrega.

Certificación Obligatoria EPP Calzado de Seguridad Norma IRAM 3610: 2015 MUCHAS GRACIAS Ing. Carlos Butti Industrias Contardo S. A.
