CERCETARI PRIVIND IMPLEMENTAREA UNUI SISTEM ECOLOGIC ETANŞ, VACUUMATIC DE TOALETE PENTRU VAGOANELE DE CALATORI ÎN TRANSPORTUL PE CALEA FERATĂ (ECO-TOALETA)

MINISTERUL ECONOMIEI http: //www. incdmtm. ro Nr. Reg. Comerţului: J 40/1074/1997 C. I. F. RO 930 INSTITUTUL NATIONAL DE CERCETARE DEZVOLTARE PENTRU MECATRONICA ŞI TEHNICA MĂSURĂRII Şos. Pantelimon nr. 6 ÷ 8, sector 2, 021631, Bucureşti, ROM NIA Tel: +4021. 252. 30. 68/69; Fax: +4021. 252. 34. 37; E-mail: cefin@cefin. ro; incdmtm@incdmtm. ro

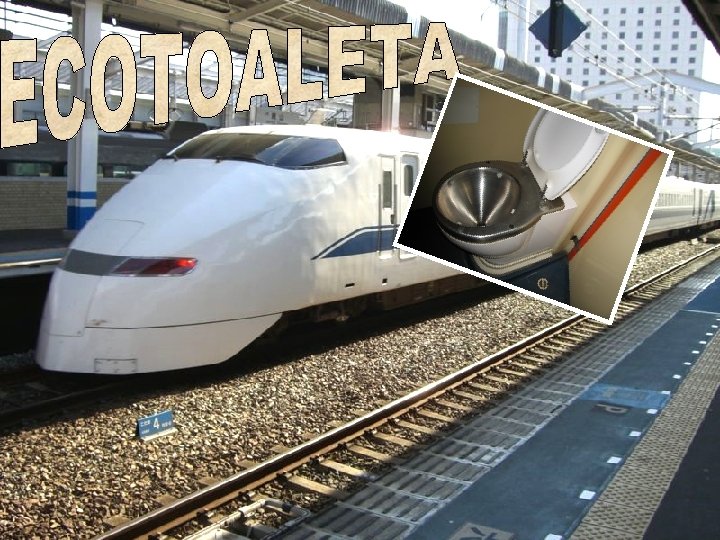

Concepţia WC Ecologic etanş permite o instalare, utilizare şi întreţinere uşoară, precum şi monitorizarea funcţionării acestuia. Sistemul se compune din cinci elemente funcţionale separate. Necesitatea unui asemenea sistem rezultă din: q cerinţa de protejare a mediului înconjurător q sporirea confortului călătorilor; q îmbunătăţirea condiţiilor de igienă şi protejarea sănătăţii călătorilor. Cerinţa de utilizare: q Sistemul va intra în configuraţia vagoanelor de călători şi trebuie să funcţioneze în condiţiile specifice de utilizare a vagonului. q Sistemul este astfel conceput incat nu permite deversarea dejecţiilor pe terasament, iar în cabina toaletei sunt create condiţii sporite de confort şi igienă. Sistem WC vacuumatic este un produs compact, automatizat, cu consum redus de apă si cu funcţionare electro-pneumatica, ce satisface cerinţele utilizării pe trenurile de călători la nivelul standardelor europene privind igiena si protejarea mediului.

Sistemul se compune din cinci elemente funcţionale separate : • WC propriuzis echipat cu toată tehnica aferentă funcţionării, precum şi cu interfeţe de conectare electrică , pneumatică şi hidraulică la reţelele corespunzătoare de pe vagonul de călători Vas WC din oţel inoxidabil prevăzut cu masca de protecţie

Sistemul se compune din cinci elemente funcţionale separate : 2. Panoul utilizator care este întrerupătorul electric cu pushbuton şi cu indicare optică a stărilor permisă acţionarea / nepermisă acţionarea ce are ca rol declanşarea ciclului de spălare normală a cuvei WC; Panou utilizator cu înterupătorul de declanşare a spălării

Sistemul se compune din cinci elemente funcţionale separate : 3. Automatul programabil care gestionează întreaga funcţionare a sistemului, prevăzut şi cu miniafişor al stărilor sistemului şi cu butoane de comandă a funcţiilor acestuia. Acesta este montat într-o incintă separată impreună cu sursa necesară şi o siguranţă şi este prevăzut cu ieşiri pentru reţeaua de date a trenului Blocul electronic alcătuit din sursă , siguranţă şi automatul programabil cu afişor şi butoane de comandă a funcţiilor sistemului

Sistemul se compune din cinci elemente funcţionale separate : 4. Modul service portabil pentru personalul autorizat în verificarea sistemului. Acesta este interfaţa analogică de comandă şi control, care poate opera în paralel cu modulul logic (automatul programabil) – utilizată în mentenţa şi depanarea sistemului. Modulul service portabil prevăzut cu butoane de comandă şi leduri de indicare a stărilor testate.

Sistemul se compune din cinci elemente funcţionale separate : 5. Cablurile de legătură electrică. Cabluri de legatură electrică şi de semnal

WC-ul propriuzis are rolul de a prelua şi elimina în rezervorul de retenţie dejecţiile. Acesta este modulul de execuţie ce cuprinde atât ansamblul mecanic al vasului WC, conductele de apă şi aer, rezervorul intermediar, presurizorul cât şi elementele de comandă (electrovalvele) şi elementele de control (senzorii de nivel şi de presiune / depresiune). Conectarea electrică pentru alimentare, cu automatul programabil şi cu butonul de acţionare se face prin intermediul conectorilor prevăzuţi în partea posterioară. Conectori electrici prevazuţi pe structura vasului WC

q Întrerupătorul electric serveşte la declanşarea de către utilizatorul toaletei a ciclului de golire şi spălare a cuvei WC, precum şi la semnalizarea optică a stărilor “permisă acţionarea” şi ”nepermisă acţionarea”, fiind dotat pentru aceasta cu leduri de culori diferite – verde, respectiv roşu q Automatul programabil este modulul logic (digital) de comandă şi control care gestionează întreaga funcţionare a sistemului dar serveşte şi ca interfaţă de control şi comandă pentru personalul autorizat de întreţinere a acestuia. q Acesta are un afişor pentru indicarea codificată a stării operaţionale şi butoane pentru declanşarea funcţiilor de lucru ale sistemului. Pe carcasa controlerului se află şi conectorii interfete de semnal. q Modulul service serveşte la depanarea şi determinarea defectelor apărute în exploatare prin testarea componentelor electropneumatice ale sistemului. Acesta se conectează, atunci când este necesară depanarea, la automatul programabil – controllerul care comandă funcţionarea ecotoaletei. q Sistemul utilizează apa de spălare, aerul comprimat şi electricitatea furnizate de sistemele corespunzatoare ale trenul de călători : § § Alimentarea cu aer comprimat la min. 5 bari ; Alimentarea cu apă la 0, 1… 2 bari ; Alimentarea electrică la 24 V cc (+/- 30%) ; Canalizare prin racordare la tancul de retenţie al vagonului.
