Centrowanie soczewek w oprawce okularowej inż. Piotr Michałowski kwiecień 2017

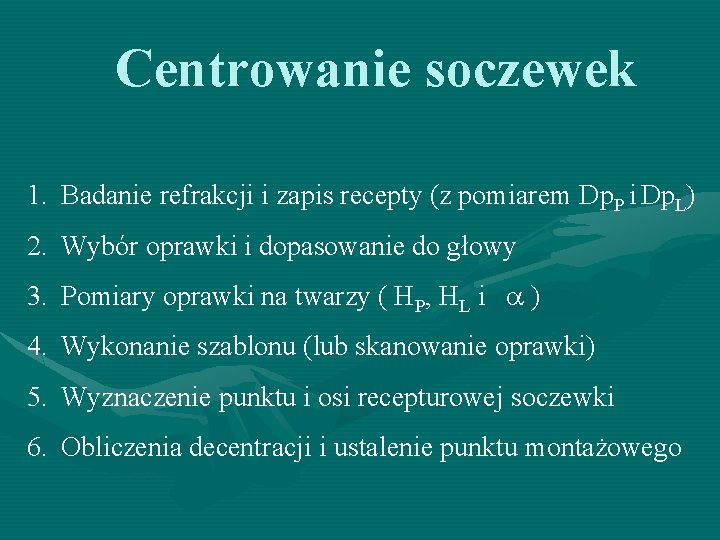

Centrowanie soczewek 1. Badanie refrakcji i zapis recepty (z pomiarem Dp. P i Dp. L) 2. Wybór oprawki i dopasowanie do głowy 3. Pomiary oprawki na twarzy ( HP, HL i a ) 4. Wykonanie szablonu (lub skanowanie oprawki) 5. Wyznaczenie punktu i osi recepturowej soczewki 6. Obliczenia decentracji i ustalenie punktu montażowego

Centrowanie soczewek w oprawce okularowej PRZYKŁAD 1

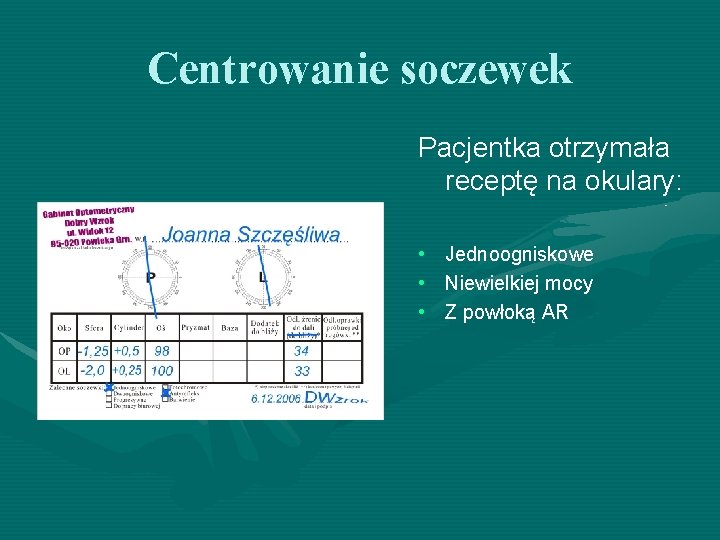

Centrowanie soczewek Pacjentka otrzymała receptę na okulary: • Jednoogniskowe • Niewielkiej mocy • Z powłoką AR

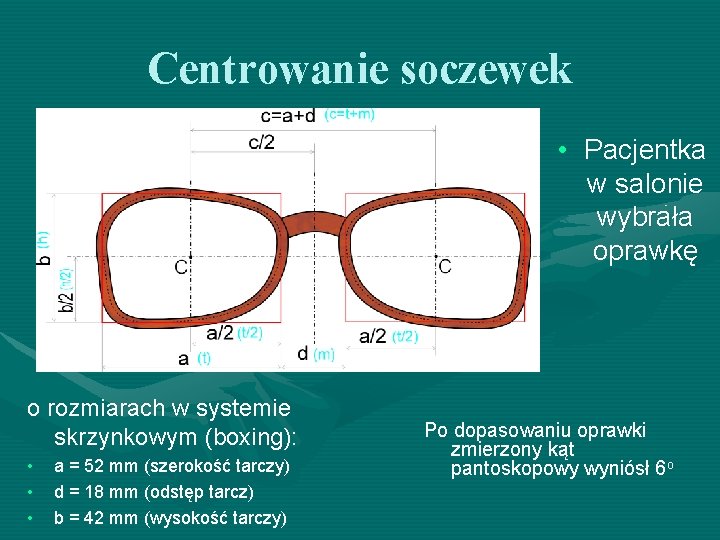

Centrowanie soczewek • Pacjentka w salonie wybrała oprawkę o rozmiarach w systemie skrzynkowym (boxing): • • • a = 52 mm (szerokość tarczy) d = 18 mm (odstęp tarcz) b = 42 mm (wysokość tarczy) Po dopasowaniu oprawki zmierzony kąt pantoskopowy wyniósł 6 o

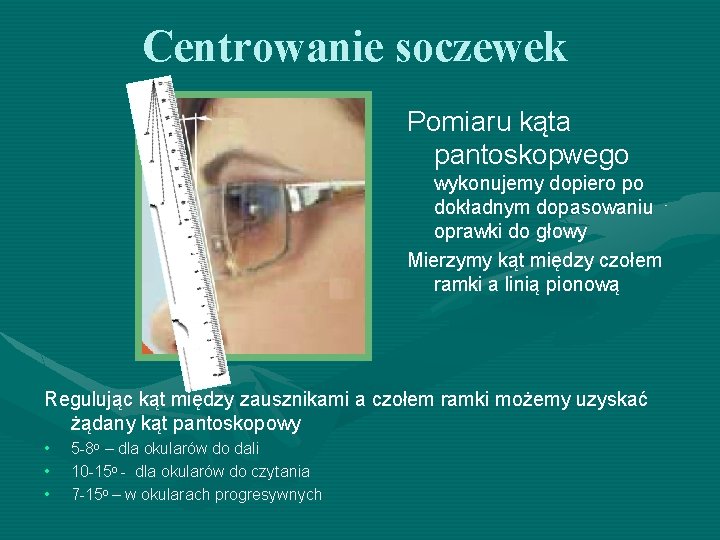

Centrowanie soczewek Pomiaru kąta pantoskopwego wykonujemy dopiero po dokładnym dopasowaniu oprawki do głowy Mierzymy kąt między czołem ramki a linią pionową Regulując kąt między zausznikami a czołem ramki możemy uzyskać żądany kąt pantoskopowy • • • 5 -8 o – dla okularów do dali 10 -15 o - dla okularów do czytania 7 -15 o – w okularach progresywnych

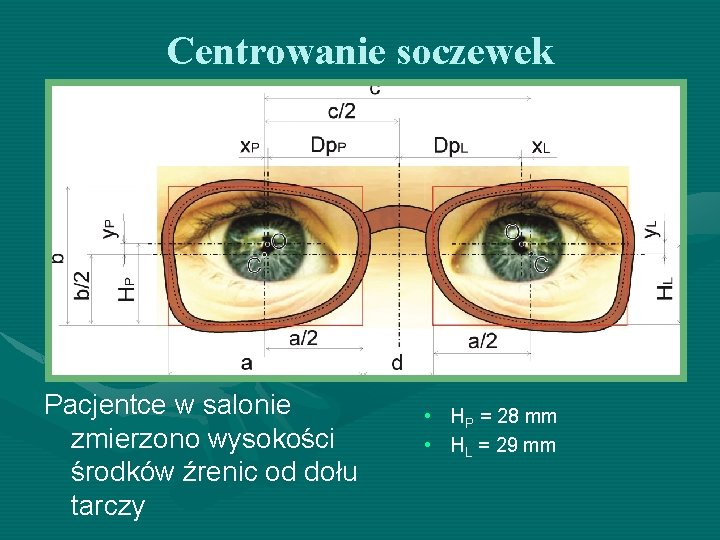

Centrowanie soczewek Pacjentce w salonie zmierzono wysokości środków źrenic od dołu tarczy • HP = 28 mm • HL = 29 mm

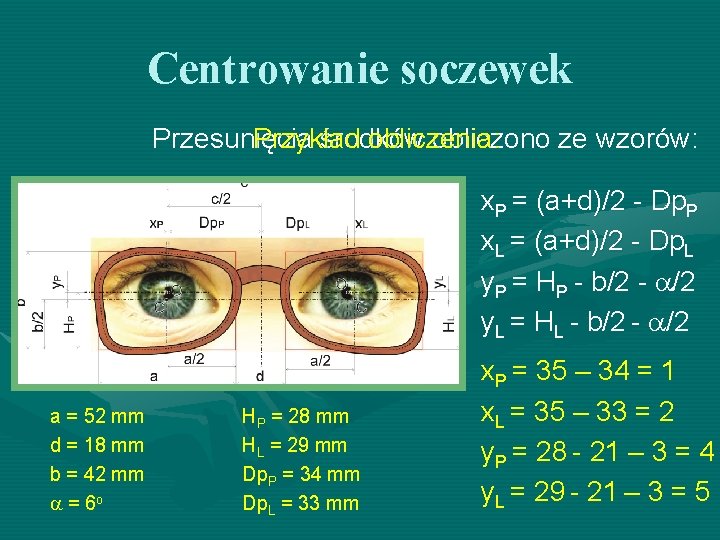

Centrowanie soczewek Przesunięcia Przykład środków obliczenia: obliczono ze wzorów: x. P = (a+d)/2 - Dp. P x. L = (a+d)/2 - Dp. L y. P = HP - b/2 - a/2 y. L = HL - b/2 - a/2 a = 52 mm d = 18 mm b = 42 mm a = 6 o HP = 28 mm HL = 29 mm Dp. P = 34 mm Dp. L = 33 mm x. P = 35 – 34 = 1 x. L = 35 – 33 = 2 y. P = 28 - 21 – 3 = 4 y. L = 29 - 21 – 3 = 5

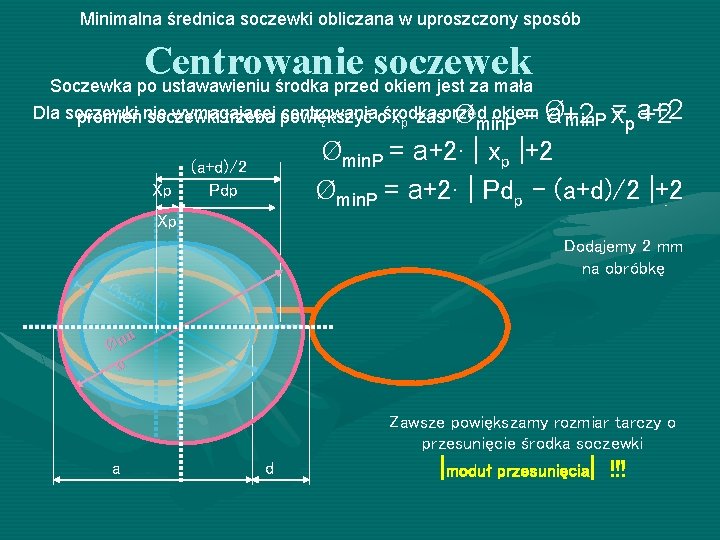

Minimalna średnica soczewki obliczana w uproszczony sposób Centrowanie soczewek Soczewka po ustawawieniu środka przed okiem jest za mała Dla soczewki wymagającej centrowaniaośrodka okiem promień nie soczewki trzeba powiększyć xp zaśprzed Ømin. P =Ø a+2 · x=p a+2 +2 min. P Xp Ømin. P = a+2· | xp |+2 Ømin. P = a+2· | Pdp - (a+d)/2 |+2 (a+d)/2 Pdp Xp Dodajemy 2 mm na obróbkę ØmØm in in i m Ø n Zawsze powiększamy rozmiar tarczy o przesunięcie środka soczewki a d |moduł przesunięcia| !!!

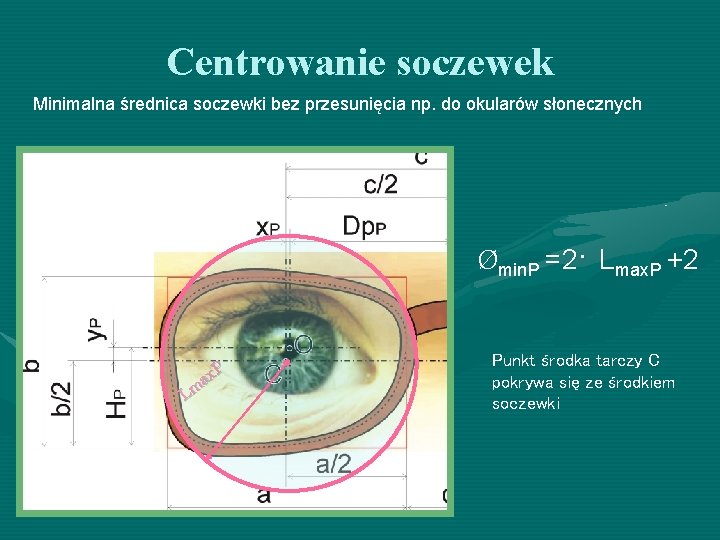

Centrowanie soczewek Minimalna średnica soczewki bez przesunięcia np. do okularów słonecznych Ømin. P =2· Lmax. P +2 x. P a Lm Punkt środka tarczy C pokrywa się ze środkiem soczewki

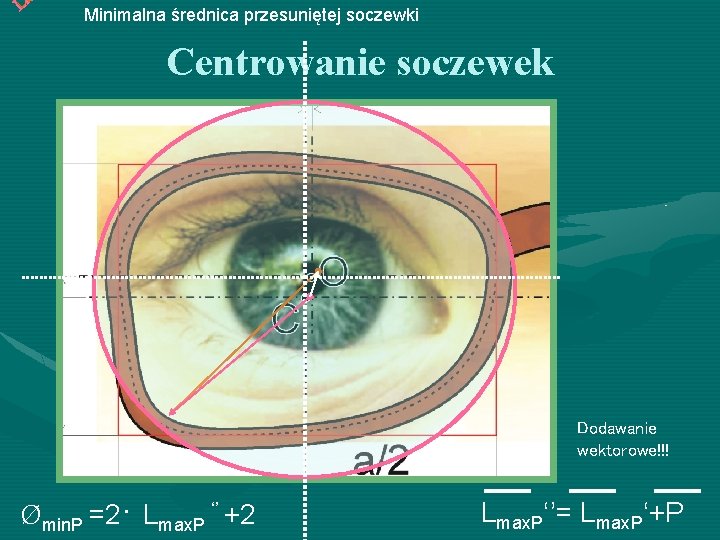

L Minimalna średnica przesuniętej soczewki Centrowanie soczewek Dodawanie wektorowe!!! Ømin. P =2· Lmax. P ‘’ +2 Lmax. P‘’= Lmax. P‘+P

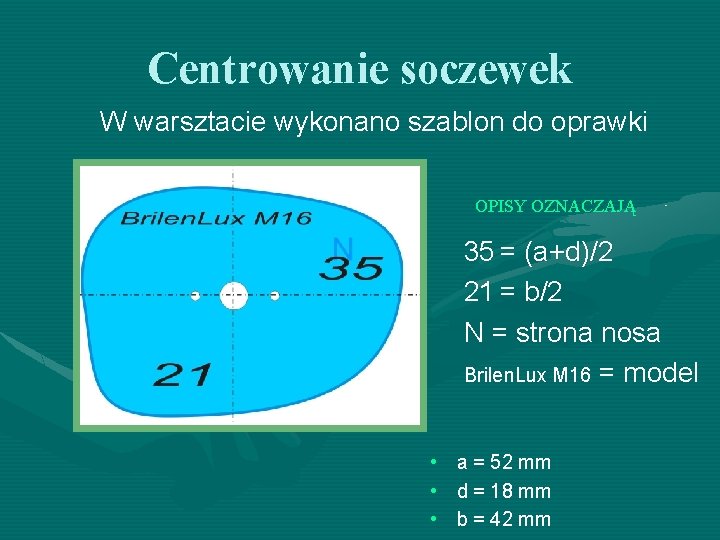

Centrowanie soczewek W warsztacie wykonano szablon do oprawki OPISY OZNACZAJĄ 35 = (a+d)/2 21 = b/2 N = strona nosa Brilen. Lux M 16 = model • a = 52 mm • d = 18 mm • b = 42 mm

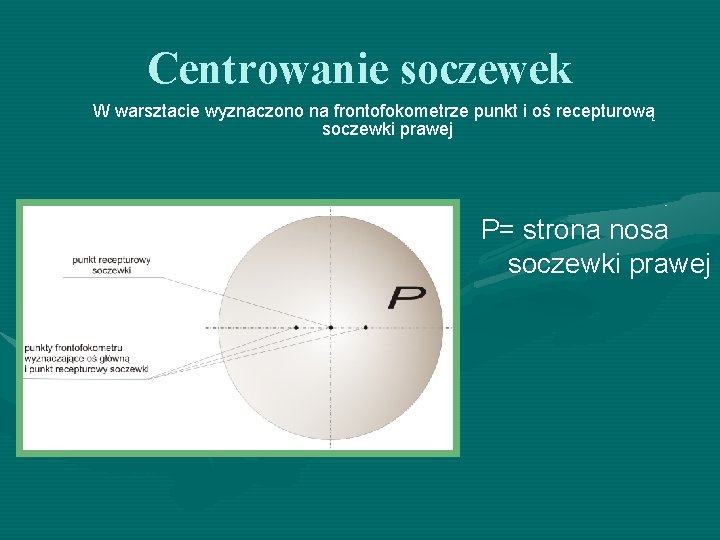

Centrowanie soczewek W warsztacie wyznaczono na frontofokometrze punkt i oś recepturową soczewki prawej P= strona nosa soczewki prawej

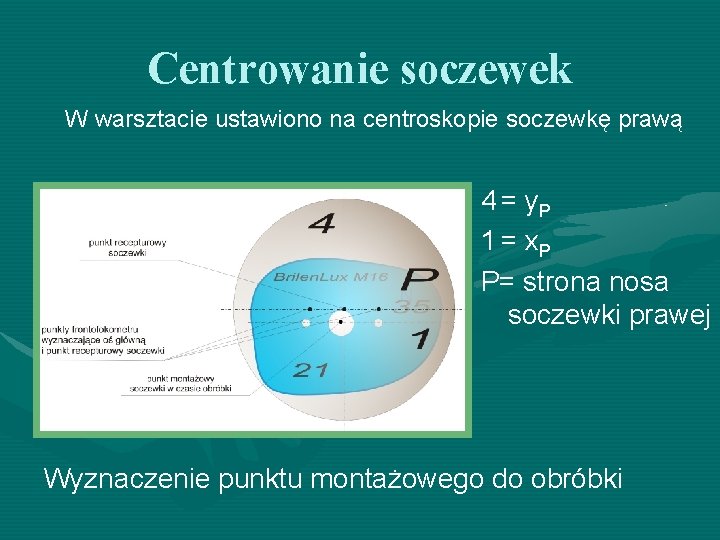

Centrowanie soczewek W warsztacie ustawiono na centroskopie soczewkę prawą 4 = y. P 1 = x. P P= strona nosa soczewki prawej Wyznaczenie punktu montażowego do obróbki

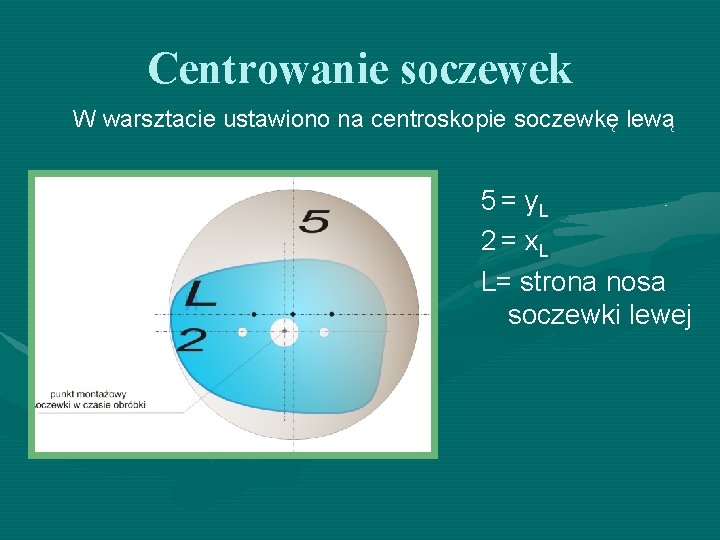

Centrowanie soczewek W warsztacie ustawiono na centroskopie soczewkę lewą 5 = y. L 2 = x. L L= strona nosa soczewki lewej

Centrowanie soczewek w oprawce okularowej PRZYKŁAD 2

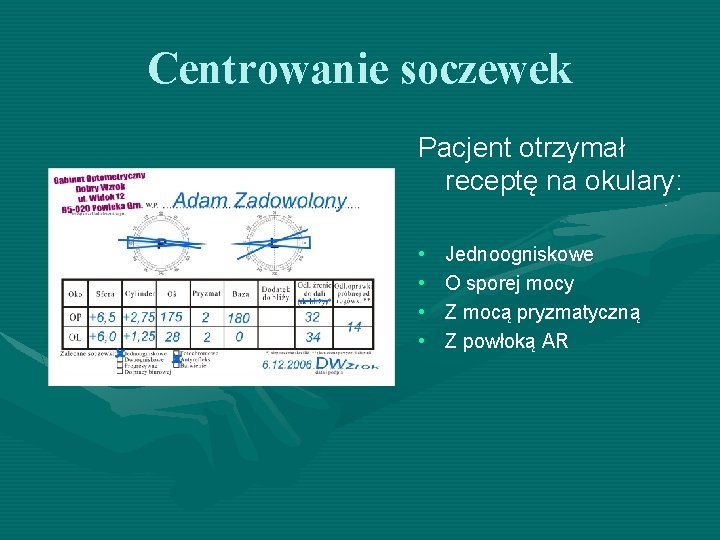

Centrowanie soczewek Pacjent otrzymał receptę na okulary: • • Jednoogniskowe O sporej mocy Z mocą pryzmatyczną Z powłoką AR

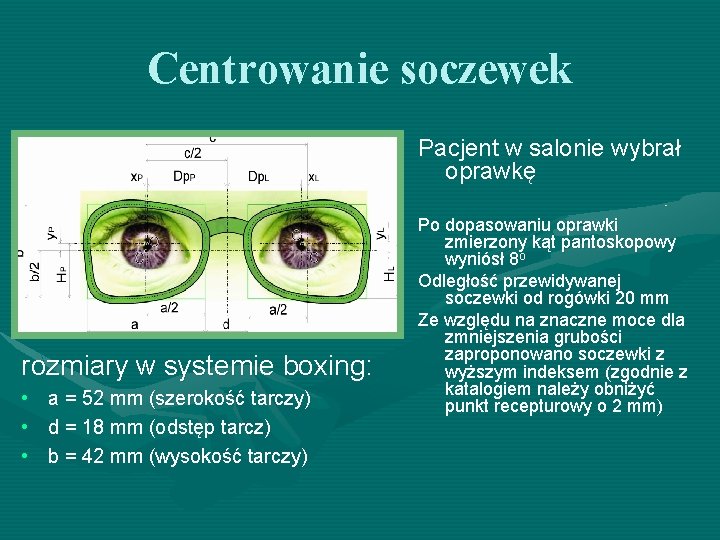

Centrowanie soczewek Pacjent w salonie wybrał oprawkę rozmiary w systemie boxing: • a = 52 mm (szerokość tarczy) • d = 18 mm (odstęp tarcz) • b = 42 mm (wysokość tarczy) Po dopasowaniu oprawki zmierzony kąt pantoskopowy wyniósł 8 o Odległość przewidywanej soczewki od rogówki 20 mm Ze względu na znaczne moce dla zmniejszenia grubości zaproponowano soczewki z wyższym indeksem (zgodnie z katalogiem należy obniżyć punkt recepturowy o 2 mm)

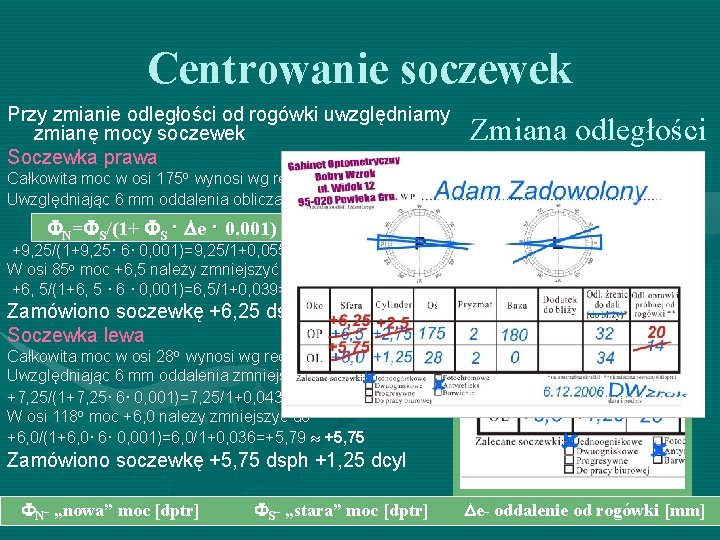

Centrowanie soczewek Przy zmianie odległości od rogówki uwzględniamy zmianę mocy soczewek Soczewka prawa Całkowita moc w osi 175 o wynosi wg recepty +6, 5+2, 75=+9, 25 Uwzględniając 6 mm oddalenia obliczamy nową moc ze wzoru N= S/(1+ S · e · 0. 001) +9, 25/(1+9, 25· 6· 0, 001)=9, 25/1+0, 0555= +8, 75 W osi 85 o moc +6, 5 należy zmniejszyć do +6, 5/(1+6, 5 · 6 · 0, 001)=6, 5/1+0, 039= +6, 25 Zmiana odległości Vd z 14 na 20 mm czyli oddalenie soczewki dodatniej o 6 mm Zamówiono soczewkę +6, 25 dsph +2, 5 dcyl Soczewka lewa Całkowita moc w osi 28 o wynosi wg recepty +6, 0+1, 25=+7, 25 Uwzględniając 6 mm oddalenia zmniejszamy moc +7, 25/(1+7, 25· 6· 0, 001)=7, 25/1+0, 0435=6, 94 +7, 0 W osi 118 o moc +6, 0 należy zmniejszyć do +6, 0/(1+6, 0· 6· 0, 001)=6, 0/1+0, 036=+5, 79 +5, 75 Zamówiono soczewkę +5, 75 dsph +1, 25 dcyl N- „nowa” moc [dptr] S- „stara” moc [dptr] e- oddalenie od rogówki [mm]

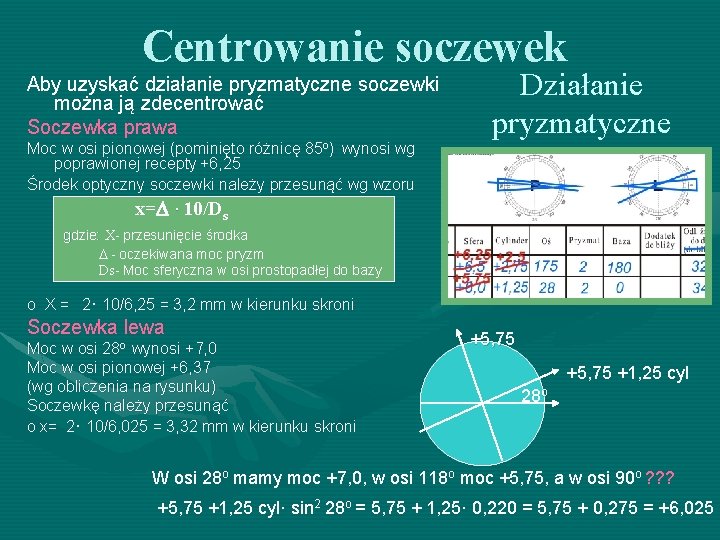

Centrowanie soczewek Aby uzyskać działanie pryzmatyczne soczewki można ją zdecentrować Soczewka prawa Moc w osi pionowej (pominięto różnicę 85 o) wynosi wg poprawionej recepty +6, 25 Środek optyczny soczewki należy przesunąć wg wzoru Działanie pryzmatyczne x= · 10/Ds gdzie: X- przesunięcie środka - oczekiwana moc pryzm Ds- Moc sferyczna w osi prostopadłej do bazy o X = 2· 10/6, 25 = 3, 2 mm w kierunku skroni Soczewka lewa Moc w osi 28 o wynosi +7, 0 Moc w osi pionowej +6, 37 (wg obliczenia na rysunku) Soczewkę należy przesunąć o x= 2· 10/6, 025 = 3, 32 mm w kierunku skroni +5, 75 +1, 25 cyl 28 o W osi 28 o mamy moc +7, 0, w osi 118 o moc +5, 75, a w osi 90 o ? ? ? +5, 75 +1, 25 cyl· sin 2 28 o = 5, 75 + 1, 25· 0, 220 = 5, 75 + 0, 275 = +6, 025

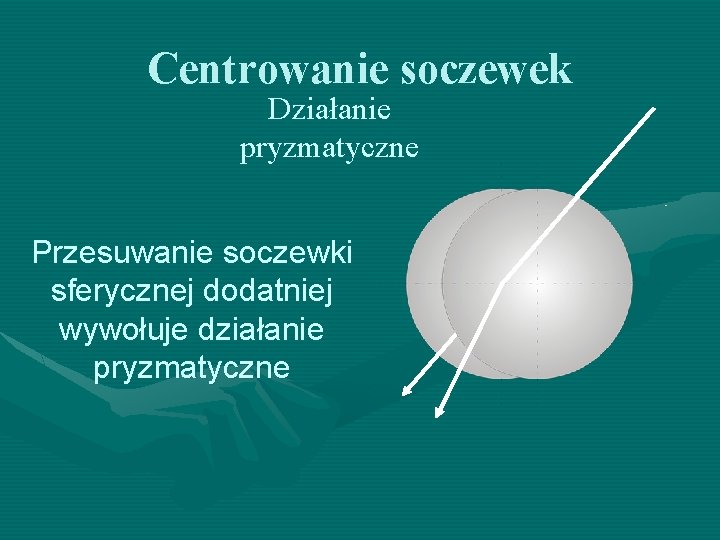

Centrowanie soczewek Działanie pryzmatyczne Przesuwanie soczewki sferycznej dodatniej wywołuje działanie pryzmatyczne

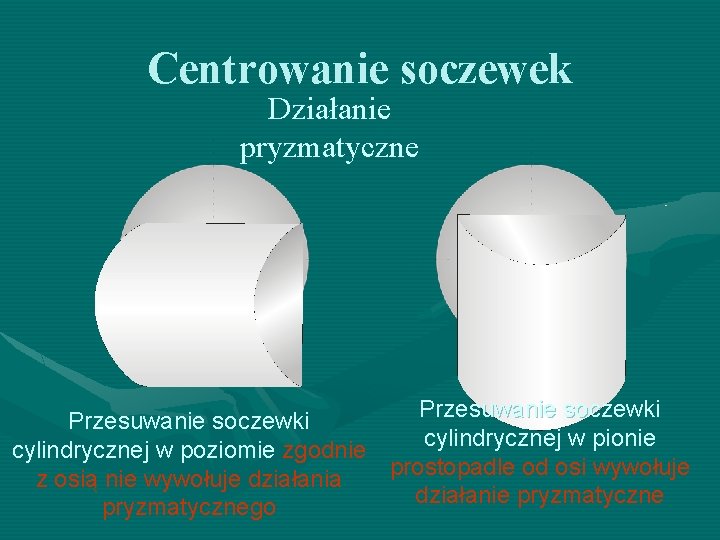

Centrowanie soczewek Działanie pryzmatyczne Przesuwanie soczewki cylindrycznej w pionie cylindrycznej w poziomie zgodnie prostopadle od osi wywołuje z osią nie wywołuje działania działanie pryzmatycznego

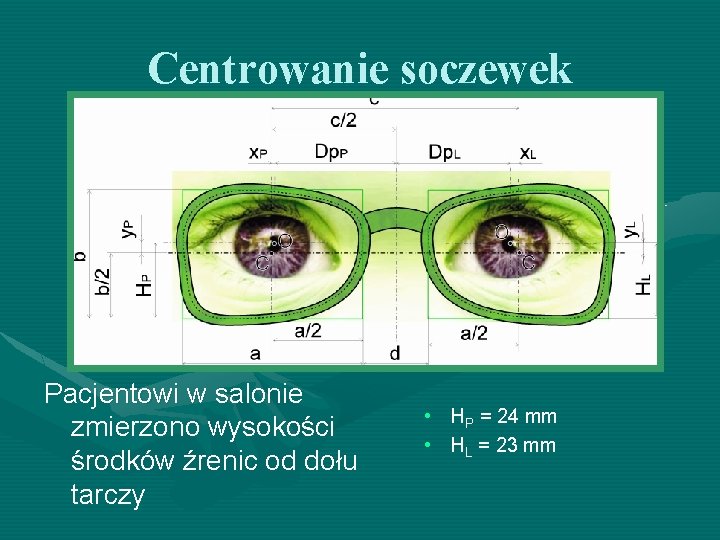

Centrowanie soczewek Pacjentowi w salonie zmierzono wysokości środków źrenic od dołu tarczy • HP = 24 mm • HL = 23 mm

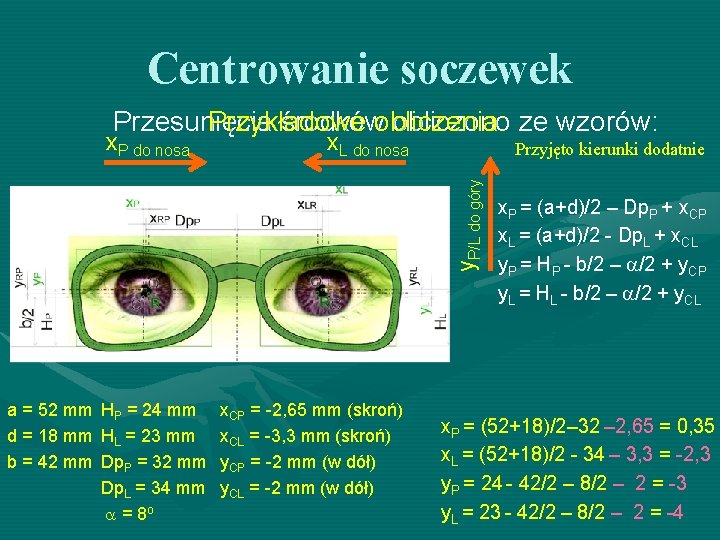

Centrowanie soczewek Przesunięcia Przykładowe środkówobliczenia: obliczono ze wzorów: x. L do nosa Przyjęto kierunki dodatnie y. P/L do góry x. P do nosa a = 52 mm d = 18 mm b = 42 mm HP = 24 mm HL = 23 mm Dp. P = 32 mm Dp. L = 34 mm a = 8 o x. CP = -2, 65 mm (skroń) x. CL = -3, 3 mm (skroń) y. CP = -2 mm (w dół) y. CL = -2 mm (w dół) x. P = (a+d)/2 – Dp. P + x. CP x. L = (a+d)/2 - Dp. L + x. CL y. P = HP - b/2 – a/2 + y. CP y. L = HL - b/2 – a/2 + y. CL x. P = (52+18)/2– 32 – 2, 65 = 0, 35 x. L = (52+18)/2 - 34 – 3, 3 = -2, 3 y. P = 24 - 42/2 – 8/2 – 2 = -3 y. L = 23 - 42/2 – 8/2 – 2 = -4

Dziękuję za uwagę
