CENTRO DE TREINAMENTO URANO Instrutores Paulo Makar e

CENTRO DE TREINAMENTO URANO Instrutores: Paulo Makar e Victor Corrêa BALANÇAS MAXIMUS e TOPMAX

BALANÇAS MÁXIMUS | TOPMAX PRINCIPAIS CARACTERÍSTICAS • Capacidades: 15 Kg e 30 Kg com dvisão de 2 g • Comunicação em RS 232, RS 485, Rádio Freqüência ou TCP/IP gerenciado por aplicativo de gerenciamento. (URF 32) • Fonte Chaveada e nobreak de 90 a 240 VCA. Com sistema inteligente de recarga da bateria para autonomia de 8 horas e capacidade de 500 etiquetas de impressão. • Consumo mínimo 10 Watts e máximo 50 Watts. • Dispositivo impressor embutido e de fácil substituição. • Display LCD e Coluna com backlight. • Tara equivalente á capacidade máxima da balança • Dois modos de operação: Direto ou via código. • Capa protetora de PVC para o teclado • Teclado alfanumérico com substituição prevista pelo operador. • Teclado numérico rebatível podendo ser espelhado em caso de defeito (transposto) • Cadastro de Fornecedores, descrições, receitas e informações nutricionais e publicitárias. • 78 produtos com acesso rápido. • Impressor gráfico, térmico 203 DPI com Velocidade e Densidade de impressões programáveis pelo operador • Opera em modo Empacotado ou para geração de códigos de barras padrão EAN 13

Maximus IV | Operacional 1) Led verde – indica a utilização da primeira página do teclado de acesso rápido. 2) Led vermelho – indica a utilização da segunda página do teclado de acesso rápido. 3) Teclas “ 1” a “ 39” – Estas teclas permitem o acesso rápido para até 78 produtos do banco dedados da balança. 4) Tecla com setas – Esta tecla serve para selecionar qual das páginas do teclado de acesso rápido será usada. 5) Teclas de zero a nove – Tem diversas funções, tais como entrada de preço por quilograma, códigos, unidades, datas e senhas e seleção de funções especiais. 6) Tecla “IMPRIME” – Comanda a impressão de etiquetas. 7) Tecla “CÓDIGO/PREÇO” – Serve para exibir / trocar o modo de operação da balança entre modo direto ou via código.

Maximus IV | Operacional 8) Tecla “ENTRA/RETORNA” – No modo direto, serve para apagar o último dígito do preço por quilograma digitado, e nas demais funções serve para encerrar e retornar. 9) Tecla “LIMPA” – Serve para “limpar” ou “apagar” valores que estão sendo digitados pelas teclas “ 0” – “ 9”, tais como preço por quilo, datas e códigos. 10) Tecla “TARA” – Quando em operação normal, serve para ajustar a tara digital. 11) Tecla “FUNÇÃO/CANCELA” – Quando em funcionamento normal, tanto em Modo direto quanto no modo código, serve para chamar funções específicas da balança, como venda por unidade função empacotadora e etc. Quando estiver operando em alguma destas funções serve para cancelar a mesma, ou seja retornar para operação normal sem executar até o fim a função. 12) Display de cristal liquido – Display do operador, mostra a descrição e preço dos produtos.

Maximus IV | Operacional 1) Visor de peso – Mostra o peso bruto ou líquido na maioria das funções e as unidades na venda unitária. 2) Visor de preço por quilograma – Tem diversas indicações como preço por quilograma ou por unidade, códigos, datas, etc. 3) Visor de preço total – Sua principal indicação é o preço total, entretanto, em certas funções pode indicar outros valores ou permanecer apagado. 4) Led Tara – Indica a existência de tara digital. 5) Led Zero – indica zero absoluto. 6) Led estabilização – Indica que o peso sobre a balança estável. 7) Led Empacotadora – Indica que a balança está operando na função empacotadora. 8) Led Comunicação – Indica que a balança está se comunicando computador e que não irá imprimir nem acessar códigos. 9) Led Maiúscula – Indica que a próxima letra a ser escrita na edição dos produtos via teclado será Maiúscula (Somente para comunicação em rede).

Maximus IV | Operacional MODOS DE OPERAÇÃO • Modo normal ou direto - Permite que o operador digite o preço do produto que está sobre a plataforma de pesagem. Para zerar o valor editado, pressione a tecla “LIMPA” e para corrigir apenas o último dígito deste, pressione a tecla “ENTRA/RETORNA”. • Modo de consulta via código - O operador deve digitar o código para que a balança pesquise, em seu banco de dados, o preço por quilograma do produto de código correspondente. Para trocar o modo basta pressionar a tecla “CÓDIGO/PREÇO” duas vezes. Indicado por uma seqüência de números no visor de preço por quilograma, sendo: 1 para Modo direto 2 para Modo via código (Antes digitar senha: 910109)

Maximus IV | Operacional FUNÇÕES VIA TECLADO Teclas Descrição TARA Desbloqueia para Operação, Tara Digital CÓDIGO / PREÇO Troca Modo de Operação FUNÇÃO / CANCELA 1 Edita Data de Fabricação FUNÇÃO / CANCELA 2 Edita Data de Validade FUNÇÃO / CANCELA 3 Edita Código para Modo Direto FUNÇÃO / CANCELA 4 Habilita / Desabilita Função Empacotadora FUNÇÃO / CANCELA 5 Impressão em Código de Barras FUNÇÃO / CANCELA 6 Venda por Unidades FUNÇÃO / CANCELA 7 Mensagens Promocionais LIMPA Limpa e apaga Edições ENTRA / RETORNA Retorna de Funções e Apaga o Último Dígito do Preço por Quilo Quando em Modo Direto IMPRIME Dispara Impressões

Maximus IV | Operacional TECLA 40 Funciona como Caps Lock TECLA 60 Funciona como Caps Lock TECLA 70 Funciona como Shift FUNÇÕES VIA SENHA Teclas Descrição FUNÇÃO / CANCELA 910109 Habilita Modo Código FUNÇÃO / CANCELA 911213 Edição do número da Balança (01 a 99) FUNÇÃO / CANCELA 911407 Seleciona Tamanho de Etiqueta FUNÇÃO / CANCELA 911407 Edição das Configurações FUNÇÃO / CANCELA 912608 Cadastro de Receitas FUNÇÃO / CANCELA 912608 Cadastro de Produtos FUNÇÃO / CANCELA 910602 Altera Preços por Quilo dos Produtos em Memória FUNÇÃO / CANCELA 927519 Reseta Memória RAM

Maximus IV | Operacional FUNÇÕES ESPECIAIS Teclas Descrição FUNÇÃO / CANCELA 921614 Temperatura da Analógica FUNÇÃO / CANCELA 920308 Peso na Unidade de Gramas, Peso e Tara em Divisões Internas FUNÇÃO / CANCELA 920310 Nível da Potência da Cabeça (zero para cabeças Kiocera, 1 utilizada para Rohm)

Maximus IV | Pré-calibração AJUSTE DE M 1 Ajustar o M 1 da placa 402 (analógica) no trimpot P 1, que deve estar com 100 m. V em relação ao GVI com o suporte da bandeja e com a bandeja sobre a célula de carga. Outra forma de ajuste é através da calibração, onde o contador inicial ( peso morto ) deve estar na faixa de 3700.

Maximus IV | Calibração • Para proceder a calibração do equipamento pressiona-se o botão tachswitch da placa 270, na lateral esquerda, enquanto a balança é ligada, então entrará no modo de calibração. • O primeiro passo será escolher o modelo, sendo 00 para 30 Kg e 01 para 15 Kg. • Pressiona-se Entra/Retorna e o visor de peso indicará o número das divisões internas do primeiro contador que deve estar em torno de 3700. • Ao pressionarmos mais uma vez a tecla Entra/Retorna, o visor de peso indicará o valor do segundo contador e o visor de preço/Kg indicará o peso que deverá ser aplicado na bandeja para a calibração. • Coloca-se o peso correspondente e após a estabilização, pressiona-se a tecla entra.

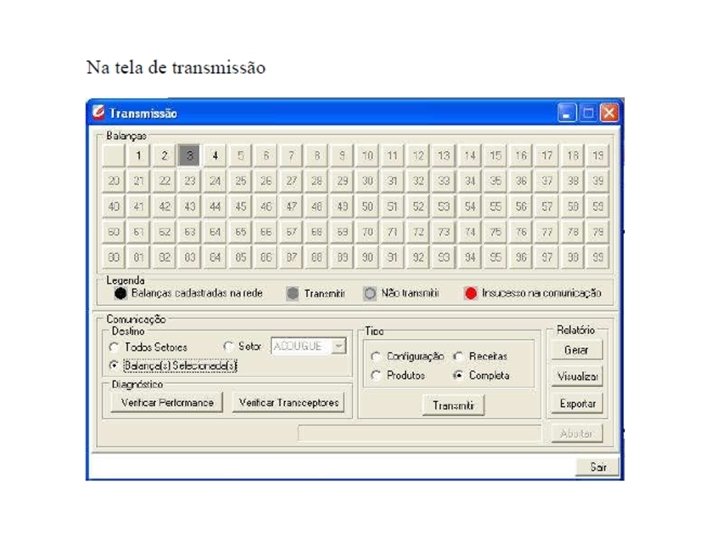

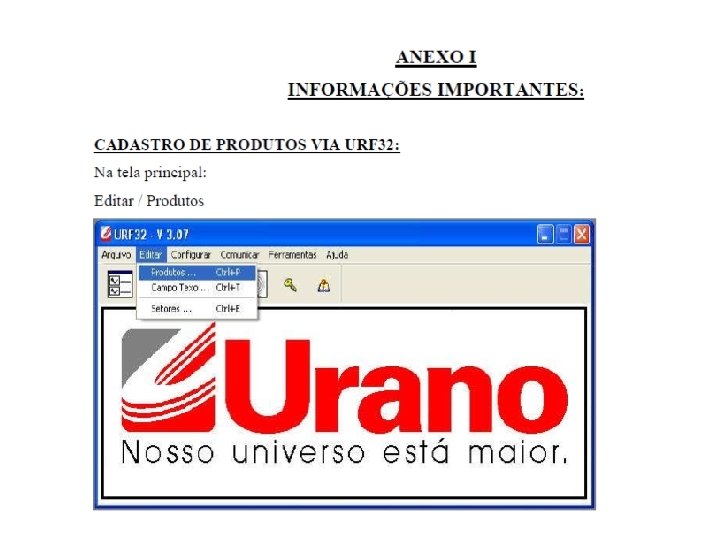

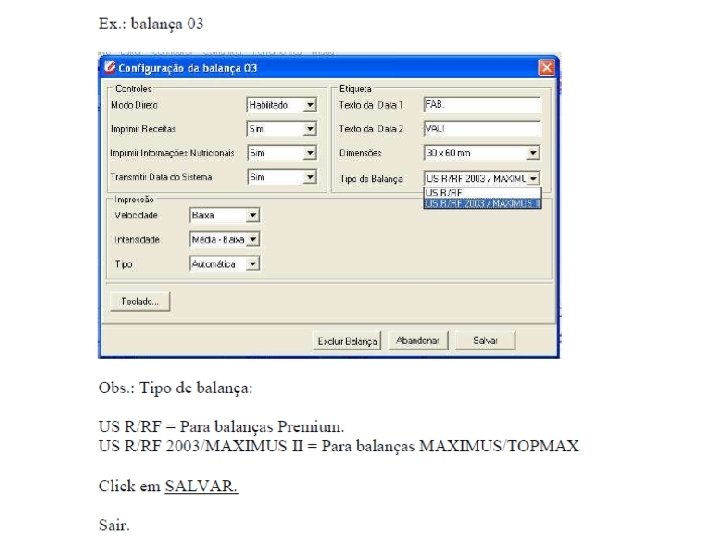

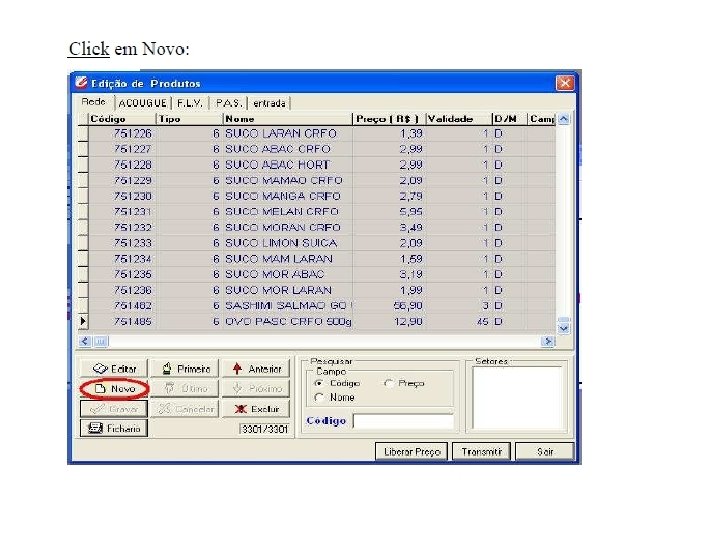

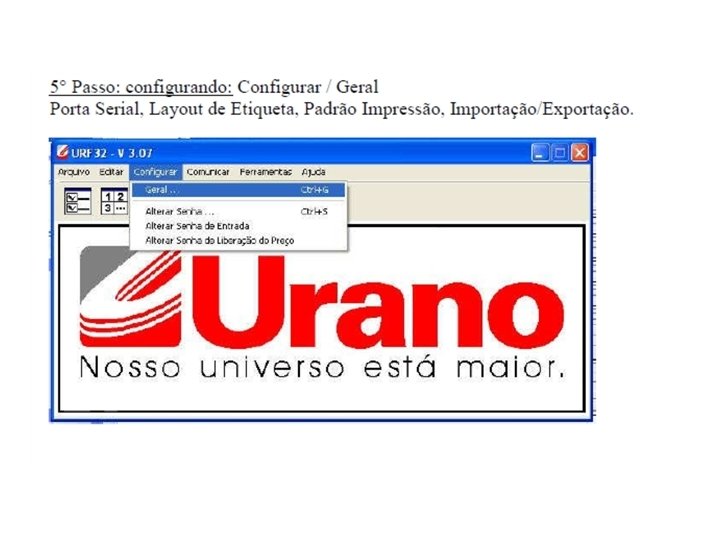

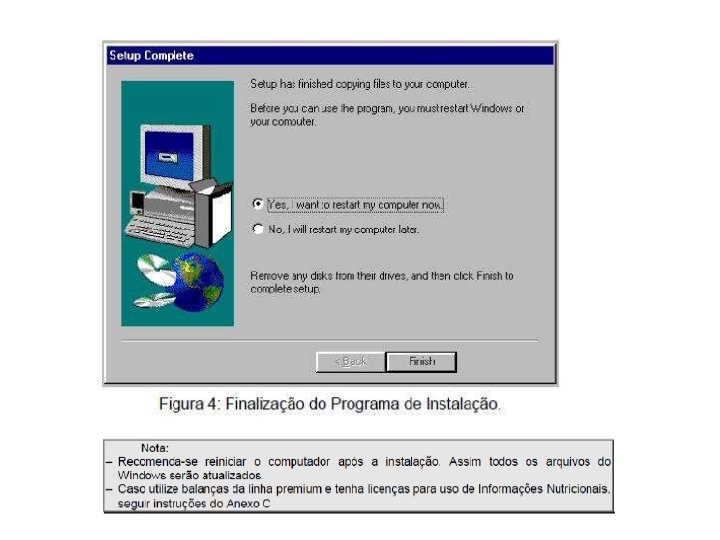

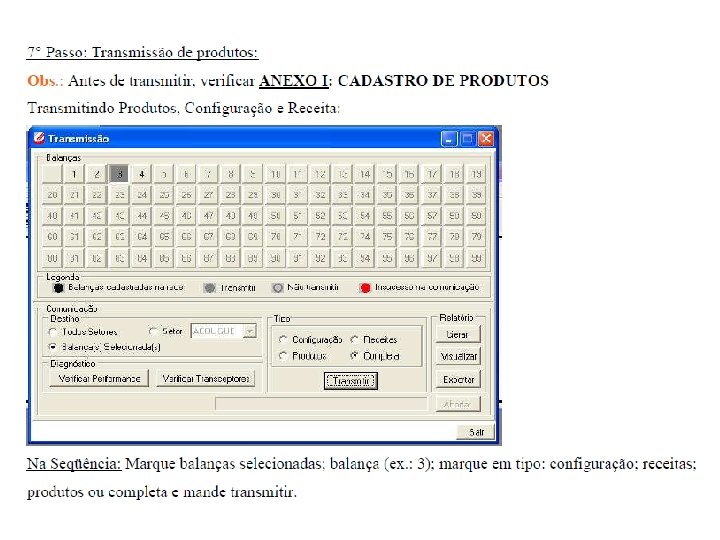

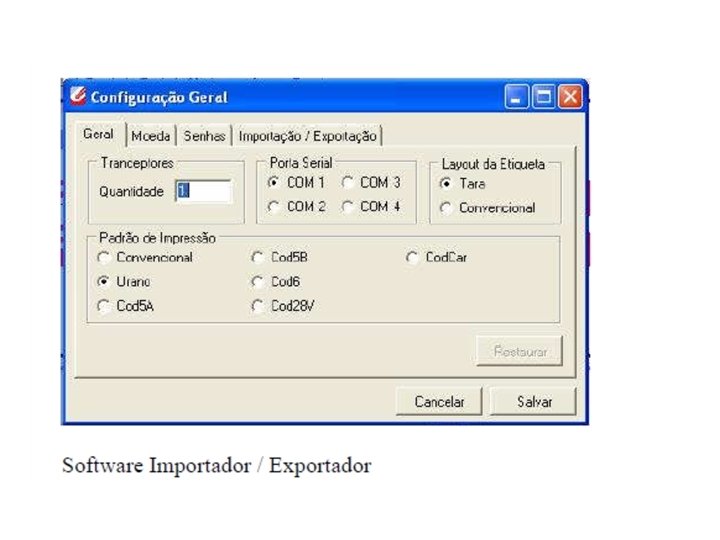

CENTRO DE TREINAMENTO URANO Instrutores: Paulo Makar e Victor Corrêa APLICATIVO URF 32

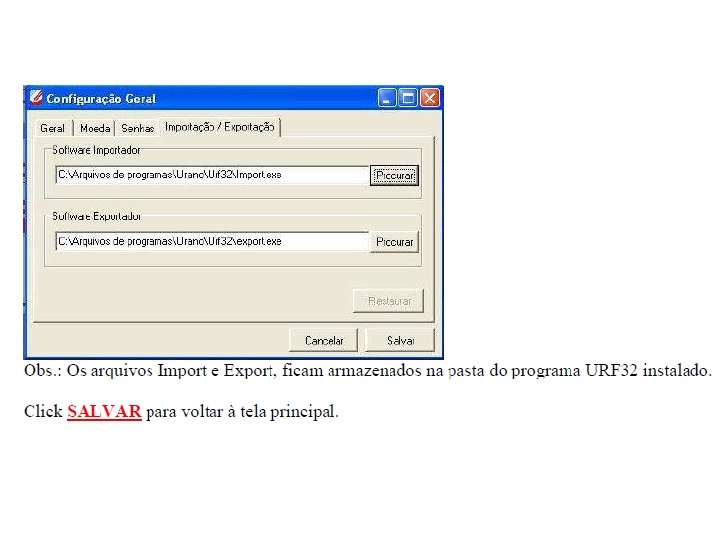

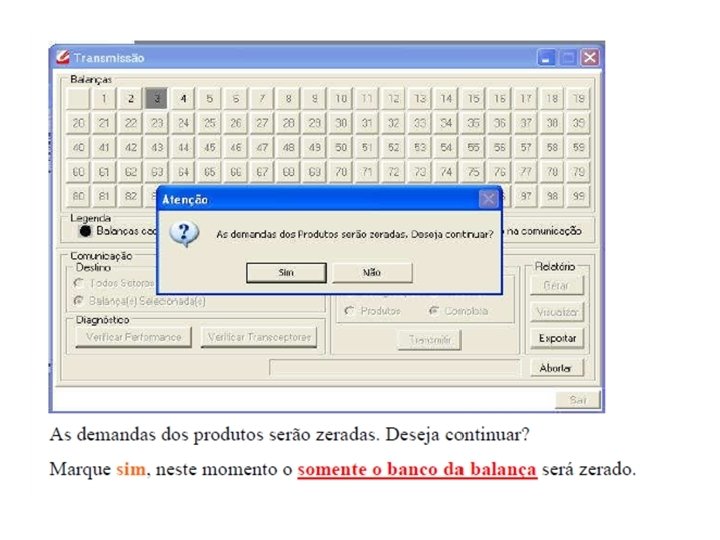

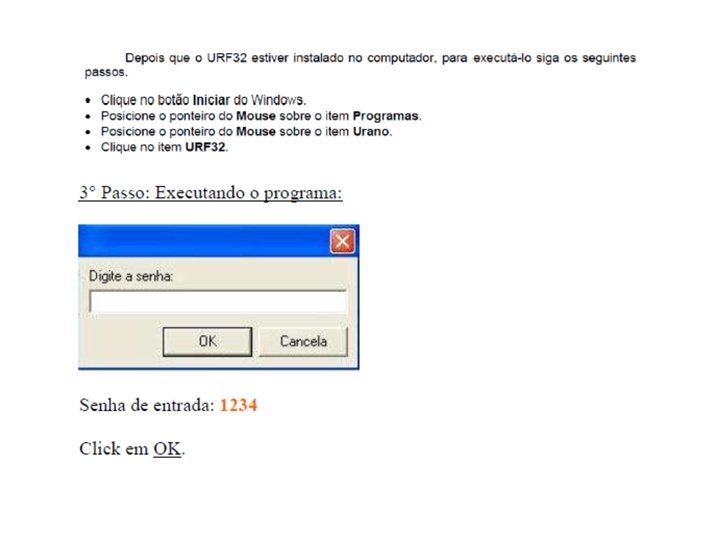

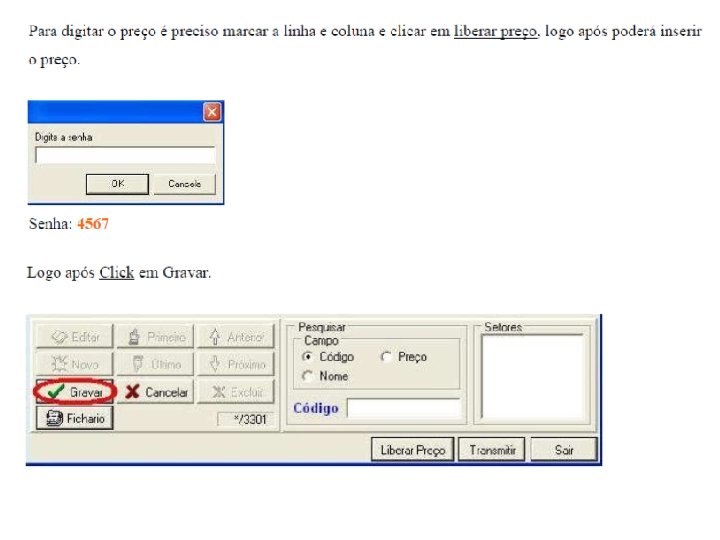

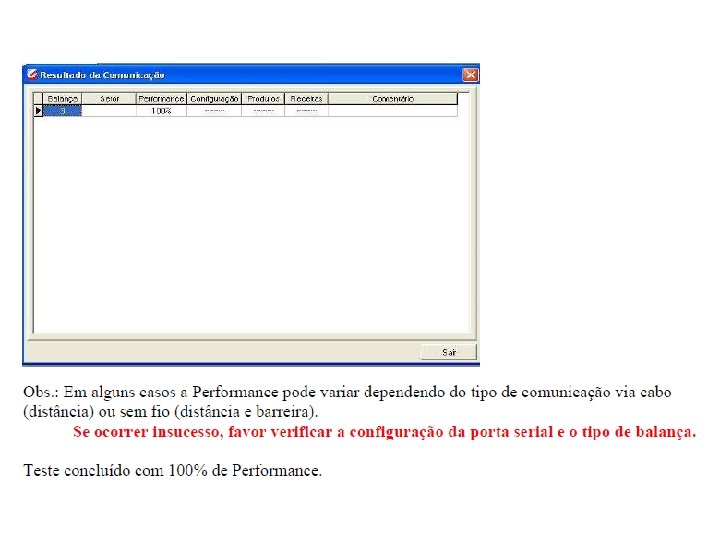

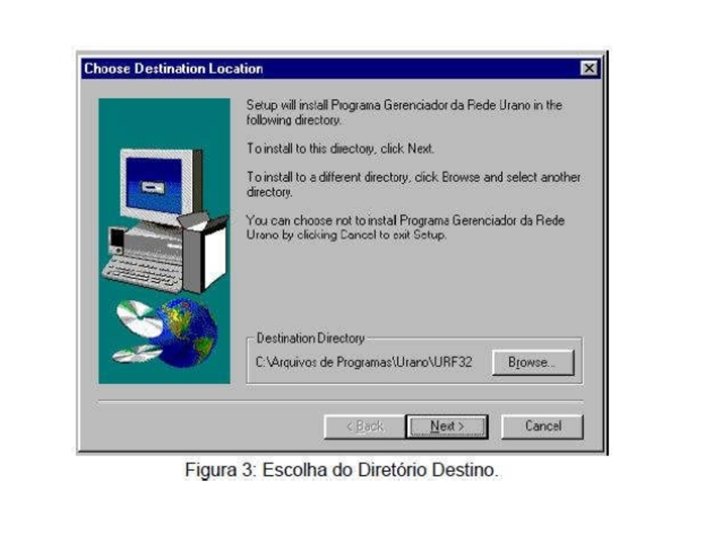

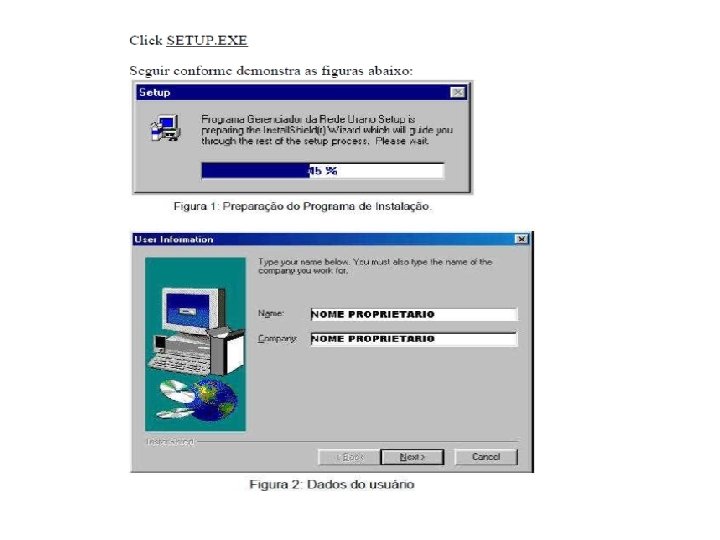

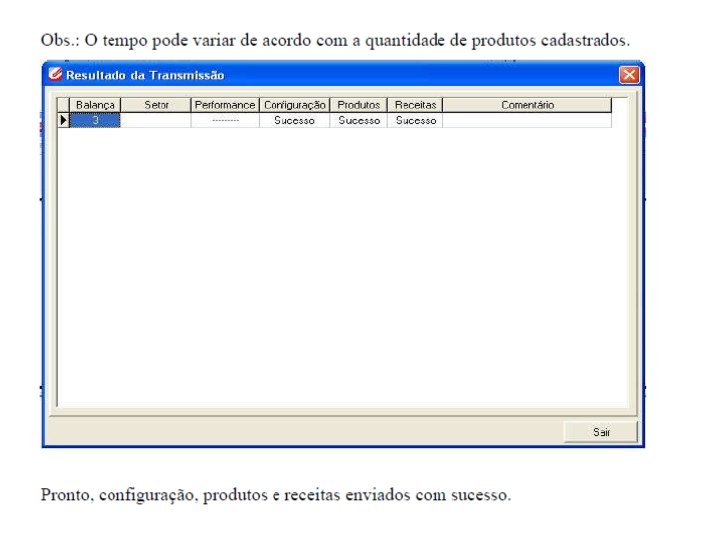

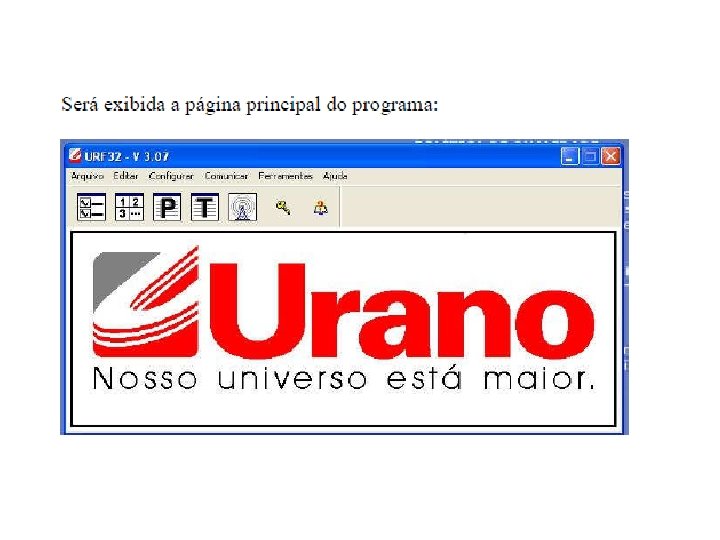

Programa URF 32 V 3. 07
