Centrálna priestorová databáza VISÚ – teória, prax a stav Ing. Kamil FAKO, Ph. D. Topografický ústav OSSR Banská Bystrica fako@topu. army. sk Enviro-I-Forum, Zvolen

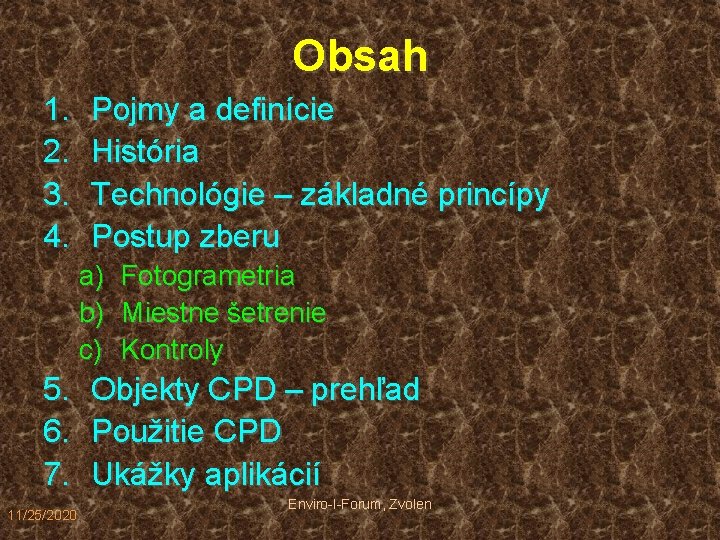

Obsah 1. 2. 3. 4. Pojmy a definície História Technológie – základné princípy Postup zberu a) Fotogrametria b) Miestne šetrenie c) Kontroly 5. Objekty CPD – prehľad 6. Použitie CPD 7. Ukážky aplikácií 11/25/2020 Enviro-I-Forum, Zvolen
Pojmy a definície I. • VISÚ – vojenský informačný systém o území: súbor hardvéru, softvéru, údajov a pracovníkov poskytujúci nielen topografickú podporu jednotkám OSSR pri rôznych operáciách (plánovanie, rozhodovanie, analýzy, velenie, navigácia, . . . ) • CPD – centrálna priestorová databáza – údajové „srdce“ VISÚ • ZBGIS – Základná báza geografických informačných systémov – civilný sektor 11/25/2020 Enviro-I-Forum, Zvolen
Pojmy a definície II. • Metaúdaje – údaje popisujúce kvalitu iných údajov – Dátum získania údajov – Presnosť údajov – Spoľahlivosť údajov – Platnosť údajov – Stav objektu – Autor údajov 11/25/2020 Enviro-I-Forum, Zvolen
História • pred 1998 – prvá zmienka o jednotnom informačnom systéme v armáde SR • 2000 – 2001 – tvorba prvej koncepcie číselníka objektov (základ DIGEST) • 2001 – začiatok spolupráce Armády a Úradu geodézie kartografie a katastra • 2002 – pilotná verzia databázy (R 1) • 2003 – prvé územie spracované podľa nového číselníka (R 2) • 2005 – 12 % územia SR pokryté údajmi 11/25/2020 Enviro-I-Forum, Zvolen
CPD - obsah • Centrálna priestorová databáza VISÚ (CPD) obsahuje: – vektorový model územia s podrobnosťou a presnosťou prevyšujúcou TM – digitálny model terénu (DMT) s krokom 30 x 30 m • CPD je súčasť Centrálneho údajového skladu TS OSSR 11/25/2020 Enviro-I-Forum, Zvolen
Technológia – princípy CPD I. • Objektívna realita – iba to, čo v skutočnosti vidieť na povrchu • Minimálny rozmer objektu: – 12 m 2 pre plošné – 5 m pre dĺžkové • Plná pokryvnosť územia • Aktuálnosť – zber najneskôr 18 mesiacov po snímkovaní • Aktuálnosť – miestne šetrenie nasledujúce leto po zbere 11/25/2020 Enviro-I-Forum, Zvolen
Technológia – princípy CPD II. • • • Súradnicový systém: WGS-84, UTM Výškový systém: Bp. V Stredná polohová chyba: ± 1, 5 m Stredná výšková chyba: ± 1, 7 m Najmenšia dĺžka líniového objektu: 5 m Najmenší rozmer plošného objektu: 12 m 2, širší než 2 m 11/25/2020 Enviro-I-Forum, Zvolen
Technológia – princípy III. • Objekt – základná jednotka údajovej databázy – Jednoduchý objekt – geometricky reprezentovaný (budova, lúka, les, cestný úsek, . . . ) – Kompozitný objekt – relačné spojenie jednoduchých objektov (sídlo, most, cesta, . . . ) • Atribút – druh vlastností popisujúcich objekt • Hodnota atribútu – vlastnosť objektu Príklad: – – – 11/25/2020 Budova – objekt Druh využitia – atribút Obytná budova – hodnota Enviro-I-Forum, Zvolen
Technológia – princípy IV. • Každý objekt má jedinečný identifikátor – CPD_ID – Generovaný prostredníctvom GUID procesu – Odkazy na objekt – kompozity, analýzy, . . . – Logovanie akcií • Topológia – Priestorové vzťahy medzi objektmi • Atribútové pravidlá – Logické pravidlá vlastností objektov 11/25/2020 Enviro-I-Forum, Zvolen
Technológia – princípy V. • Nespoľahlivo identifikovateľné objekty – samostatné kategórie: – operátor vidí objekt, ale nedokáže spoľahlivo určiť o aký objekt sa jedná, • Charakteristiky formátov CPD – Formát: ESRI personálna geodatabáza (plán SDE) – Shape súbory – bez doménových atribútov – Tabuľky – bez geometrie 11/25/2020 Enviro-I-Forum, Zvolen
Postup zberu I. • Stereofotogrametria (FG) – Letecké meračské snímkovanie – ČB, F; analógovo alebo digitálne – Skenovanie filmu po vyvolaní – špeciálny skener – 3 D vyhodnocovanie priestoru (2 x LMS, vnútorná a vonkajšia orientácia, vytvorenie modelu, paralaxa, ortofotosnímka, . . . ) – Špeciálny filter (aktívny emitor), pasívne okuliare, 3 D myš, . . . – x, y, z pre každý zozbieraný vertex (bod) – Meranie výšok objektov - h 11/25/2020 Enviro-I-Forum, Zvolen
Postup zberu II. • Naplnenie atribútov – Len to, čo fotogrametria dokáže spoľahlivo interpretovať (okrem výšky iba zopár atribútov) – Metaúdaje • Topologická kontrola po FG • Atribútová kontrola po FG • Príprava miestneho šetrenia – Doplnenie objektov z iných zdrojov – mapy, tabuľky, iné databázy, . . . iba ako nespoľahlivé, – Vytlačenie celého územia – vlastný kľúč 11/25/2020 Enviro-I-Forum, Zvolen
Postup zberu III. • Miestne šetrenie – Preveruje všetky objekty ako keby boli neurčené – Získava všetky merateľné údaje o objektoch – Napĺňa atribúty objektov – Kontroluje geometriu – Zodpovedá za správnosť a presnosť atribútov – Zodpovedá za finálny stav databázy 11/25/2020 Enviro-I-Forum, Zvolen
Postup zberu IV. • Topologická kontrola – Prekrývanie plôch – zakázané (okrem mostnej konštrukcie) – Diery v plochách – zakázané – Križovanie komunikácií s vodou – musí byť riešené (brod, priepust, most) – „Uzly“ na líniách – „Snapovanie“ bodov a línií 11/25/2020 Enviro-I-Forum, Zvolen
11/25/2020 Enviro-I-Forum, Zvolen
Postup zberu V. • Atribútová kontrola – Limitné hodnoty atribútov – Naplnenie všetkých atribútov – Logické hodnoty atribútov a vzťahy medzi rôznymi atribútmi • Nekontroluje sa podobnosť atribútov susedných objektov 11/25/2020 Enviro-I-Forum, Zvolen
11/25/2020 Enviro-I-Forum, Zvolen
Postup zberu VI. • Kontroly po vykonaní miestneho šetrenia – Vykonáva ich oddelenie TK – Pohľadová kontrola vektorov – Štatistická kontrola objektov – Kontrola vybraných objektov v teréne – Záverečná správa – Povolenie na distribúciu/použitie alebo vrátenie „dodávateľovi“ 11/25/2020 Enviro-I-Forum, Zvolen
Objekty CPD - prehľad • 142 objektov • Z toho je 42 kompozitných – bez geometrie 11/25/2020 Enviro-I-Forum, Zvolen

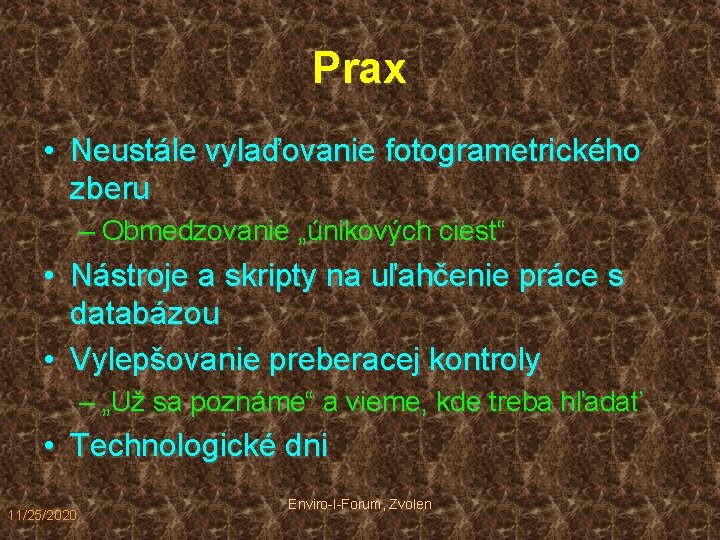

Prax • Neustále vylaďovanie fotogrametrického zberu – Obmedzovanie „únikových ciest“ • Nástroje a skripty na uľahčenie práce s databázou • Vylepšovanie preberacej kontroly – „Už sa poznáme“ a vieme, kde treba hľadať • Technologické dni 11/25/2020 Enviro-I-Forum, Zvolen

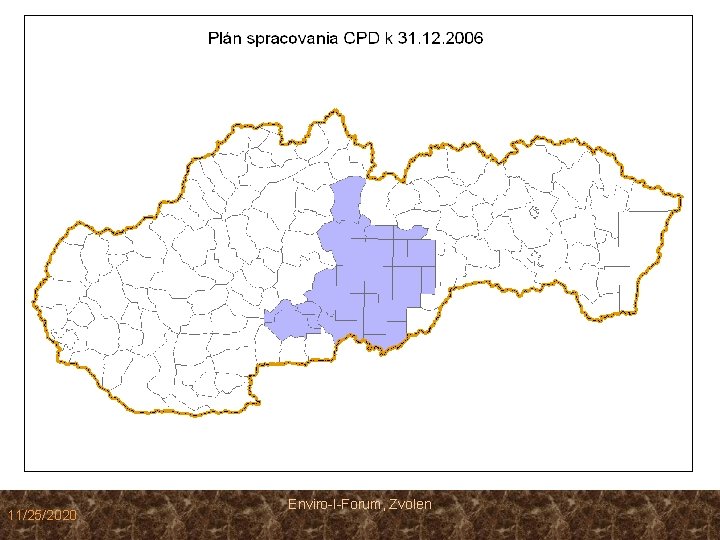

11/25/2020 Enviro-I-Forum, Zvolen

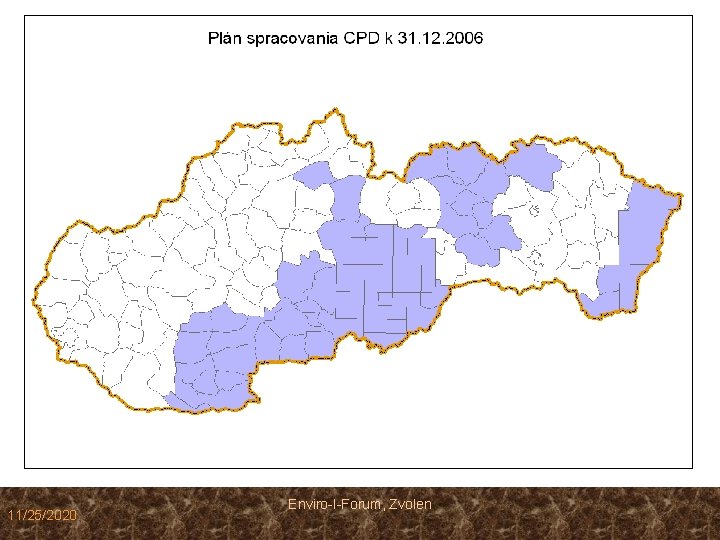

11/25/2020 Enviro-I-Forum, Zvolen
Použitie údajov CPD I. • Tvorba máp – Nie je prioritné ale vychádza z potreby OSSR na aktuálne mapy – Jednoduchá editácia a aktualizácia údajov • Production Line Tool Set PLTS – sada nástrojov na „poloautomatickú“ tvorbu máp • Verzionovanie – CPD bola pôvodne plánovaná pre detail vyhovujúci TM 1: 25 000 – Lepší detail možno umožní tvorbu máp 1: 10 000 11/25/2020 Enviro-I-Forum, Zvolen
Použitie údajov CPD II. • Analýzy – Viditeľnosť veľmi blízka realite (výšky budov, lesa, stĺpov, vysielače, . . . ) – „Sieťové“ analýzy – presuny jednotiek • optimalizácia • limity (obmedzenia výšky, šírky, hmotnosti) – Krízové analýzy typu „čo ak. . “ – 3 D analýzy v spolupráci s DMR-3 11/25/2020 Enviro-I-Forum, Zvolen
Použitie údajov CPD III. • Podpora jednotiek – Navigácia – 3 D pohľady – Virtuálne simulácie – Digitálny podklad do zariadení na zameriavanie • Plánovanie operácií z rôznych úrovní velenia až do najnižšieho stupňa • Výukový materiál 11/25/2020 Enviro-I-Forum, Zvolen

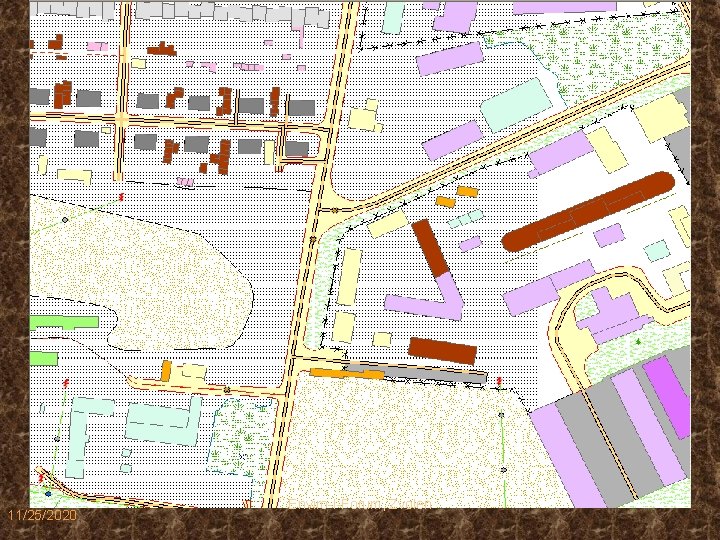

Ukážky • CPD - Región 3 – Ukončený v roku 2004 – Oblasť Lučenca a okolia – Všetky vrstvy – Farebné ortofotosnímky – Neplnohodnotné kompozity • DMR - 3 11/25/2020 Enviro-I-Forum, Zvolen
11/25/2020 Enviro-I-Forum, Zvolen
11/25/2020 Enviro-I-Forum, Zvolen
11/25/2020 Enviro-I-Forum, Zvolen
11/25/2020 Enviro-I-Forum, Zvolen
11/25/2020 Enviro-I-Forum, Zvolen
11/25/2020 Enviro-I-Forum, Zvolen
11/25/2020 Enviro-I-Forum, Zvolen
11/25/2020 Enviro-I-Forum, Zvolen
11/25/2020 Enviro-I-Forum, Zvolen
11/25/2020 Enviro-I-Forum, Zvolen
11/25/2020 Enviro-I-Forum, Zvolen
11/25/2020 Enviro-I-Forum, Zvolen
11/25/2020 Enviro-I-Forum, Zvolen
11/25/2020 Enviro-I-Forum, Zvolen
11/25/2020 Enviro-I-Forum, Zvolen
Animácia 11/25/2020 Enviro-I-Forum, Zvolen
Ďakujem za pozornosť! Ing. Kamil FAKO, Ph. D. fako@topu. army. sk Adresa: Ružová 8 BANSKÁ BYSTRICA Telefón: +421 (960) 412501 Fax: +421 (960) 412587 web: http: //topu. army. sk e-mail: info@topu. army. sk Enviro-I-Forum, Zvolen
