CENTRE UNIVERSITAIRE DE N’ZEREKORE DEPARTEMENT DE PHYSIQUE COUR DE TRAITEMENT NUMERIQUE DES SIGNAUX 20 h CM ; 25 h TP. Présenté par Mr. Mazoughou GOEPOGUI Tel: 655 34 42 38 / 669 35 43 10 E-mail: massaleidamagoe@yahoo. fr

CONTENU ET CALENDRIER. Jours Contenu 27/01 Généralité 28/01 Outils mathématiques du traitement numérique des signaux. 29/01 Outils mathématiques du traitement numérique des signaux. 30/01 Les signaux échantillonnés. 31/01 Les signaux échantillonnés. 01/02 Les filtres numériques. 02/02 Les filtres numériques. 27/01

I. GENERALITE. I. 1. Définitions de base. Un signal désigne l'information relative à une grandeur physique qui évolue dans le temps (courant, tension, force, température, pression, etc. ). L'obtention des signaux électriques à partir des variations d'une grandeur naturelle se fait à l'aide d'un capteur ou d'un transducteur.

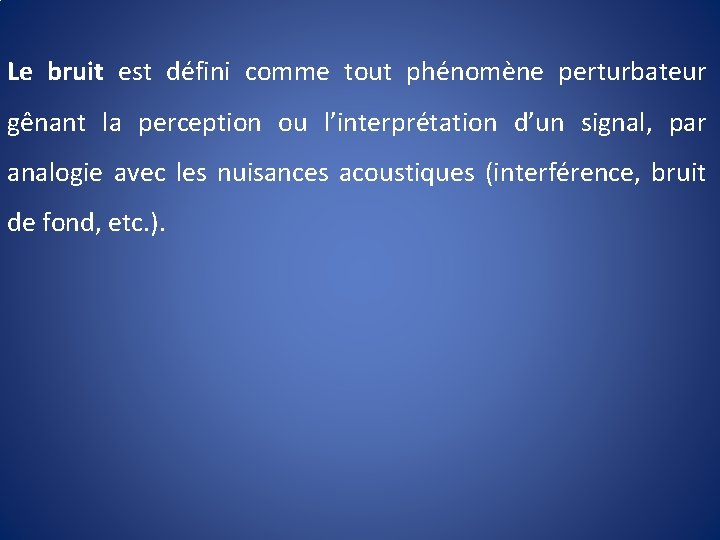

Le bruit est défini comme tout phénomène perturbateur gênant la perception ou l’interprétation d’un signal, par analogie avec les nuisances acoustiques (interférence, bruit de fond, etc. ).

La théorie du signal a pour objectif fondamental la "description mathématique" des signaux afin de mettre en évidence ses principales caractéristiques (distribution fréquentielle, énergie, etc. ) et d’analyser les modifications subies lors de la transmission ou du traitement.

Le traitement du signal est la discipline qui, s’appuyant sur les ressources de l’électronique, de l’informatique et de la physique appliquée, a pour objet l’élaboration ou l’interprétation des signaux porteurs d’information.

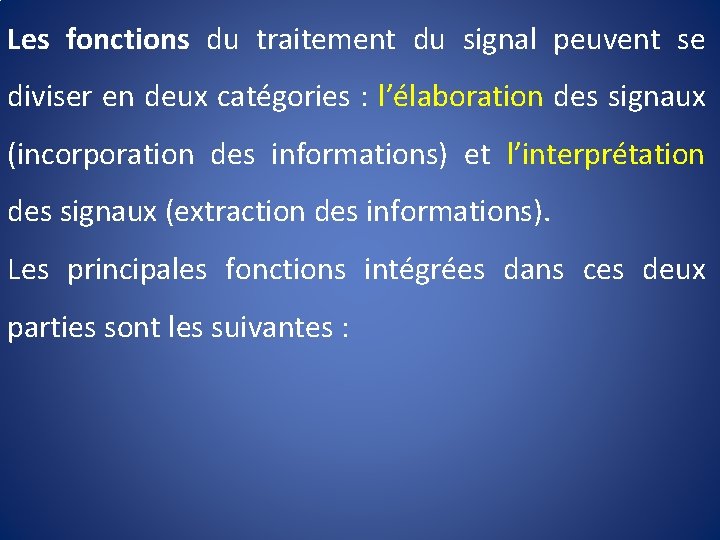

Les fonctions du traitement du signal peuvent se diviser en deux catégories : l’élaboration des signaux (incorporation des informations) et l’interprétation des signaux (extraction des informations). Les principales fonctions intégrées dans ces deux parties sont les suivantes :

Élaboration des signaux : ØSynthèse : Création de signaux de forme appropriée en procédant par exemple à une combinaison de signaux élémentaires ; ØModulation: moyen permettant d’adapter un signal aux caractéristiques d’une voie de transmission ; ØCodage : traduction en code binaire (quantification), etc. ;

Interprétation des signaux : Ø Filtrage : élimination de certaines composantes indésirables ; Ø Détection : extraction du signal d’un bruit de fond (corrélation) ; Ø Identification : classement d’un signal dans des catégories préalablement définies ; Ø Analyse : isolement des composantes essentielles ou utiles d’un signal de forme complexe (transformée de Fourier) ; Ø Mesure : estimation d’une grandeur caractéristique d’un signal avec un certain degré de confiance (valeur moyenne, etc. )

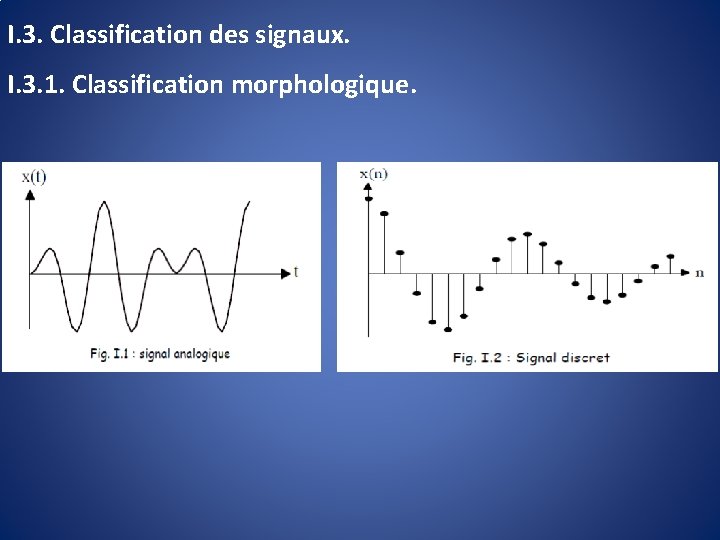

I. 3. Classification des signaux. I. 3. 1. Classification morphologique.

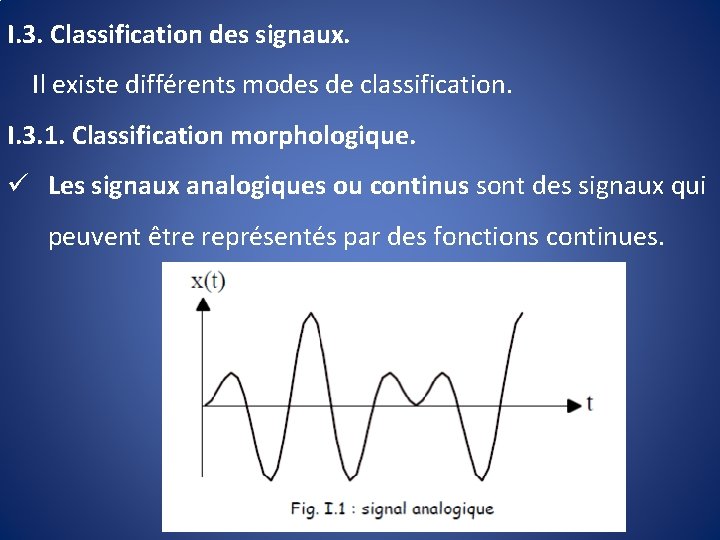

I. 3. Classification des signaux. Il existe différents modes de classification. I. 3. 1. Classification morphologique. ü Les signaux analogiques ou continus sont des signaux qui peuvent être représentés par des fonctions continues.

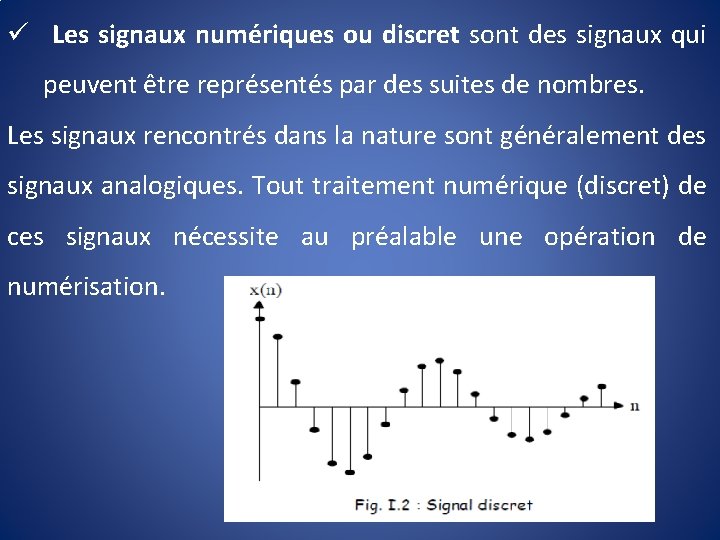

ü Les signaux numériques ou discret sont des signaux qui peuvent être représentés par des suites de nombres. Les signaux rencontrés dans la nature sont généralement des signaux analogiques. Tout traitement numérique (discret) de ces signaux nécessite au préalable une opération de numérisation.

I. 3. 2. Classification spectrale. On classe les signaux suivant la bande de fréquence qu’ils occupent. On distingue les signaux à variation lente ou signaux basse fréquence et les signaux à variation rapide ou signaux haute fréquence.

I. 3. 2. Classification typologique.

I. 3. 2. Classification typologique. Ø Un signal déterministe est un signal qui peut être prédit par un modèle mathématique connu. ü les signaux périodiques (x(t) = x(t + T) où T est la période du signal) ü les signaux apériodiques. Ø Un signal aléatoire est un signal qui a un comportement imprévisible. On le décrit grâce à des outils statistiques (densité de probabilités, moyenne, variance, etc. ).

I. 5. Avantages et inconvénients du TNS. I. 5. 1. Avantages. ØLa reproductibilité des systèmes ; ØL’absence de dérive en temps ou en température ; ØL’absence de réglages compliqués ; ØLa possibilité de traitement adaptatif ; ØEtc.

I. 5. 2. Inconvénients. ØCoût : élevé pour des réalisations simples ; ØVitesse : bande passante large = vitesse de calcul élevé ; ØComplexité : réalisation à la fois matérielle et logiciel ;

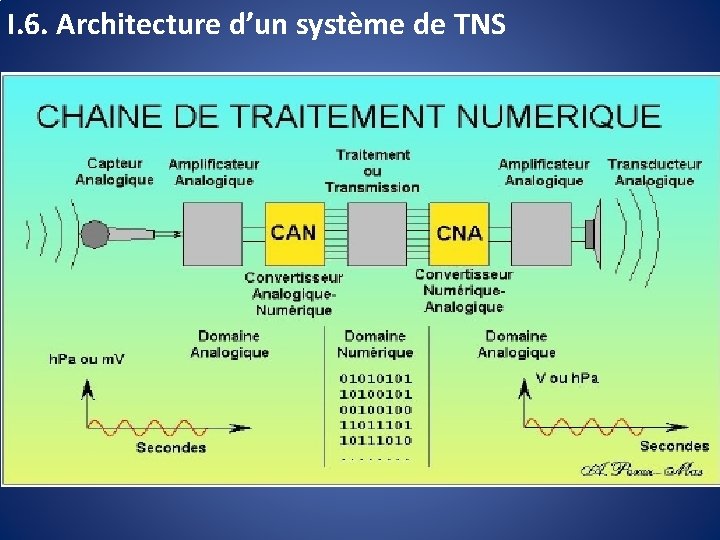

I. 6. Architecture d’un système de TNS

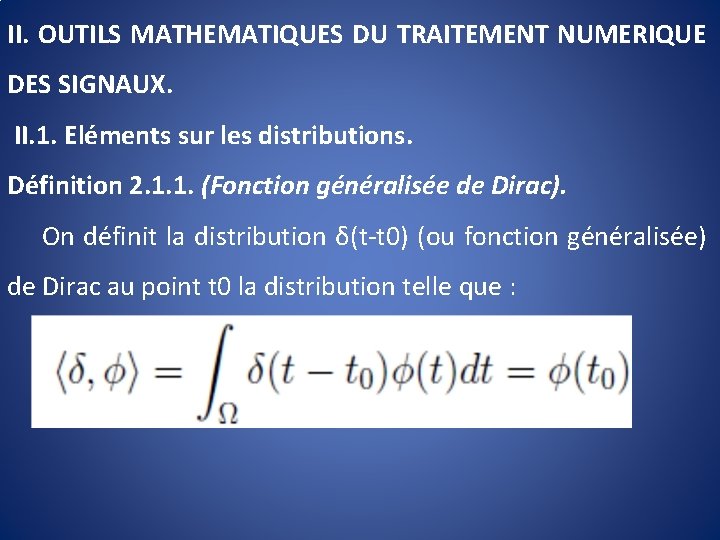

II. OUTILS MATHEMATIQUES DU TRAITEMENT NUMERIQUE DES SIGNAUX. II. 1. Eléments sur les distributions. Définition 2. 1. 1. (Fonction généralisée de Dirac). On définit la distribution δ(t-t 0) (ou fonction généralisée) de Dirac au point t 0 la distribution telle que :

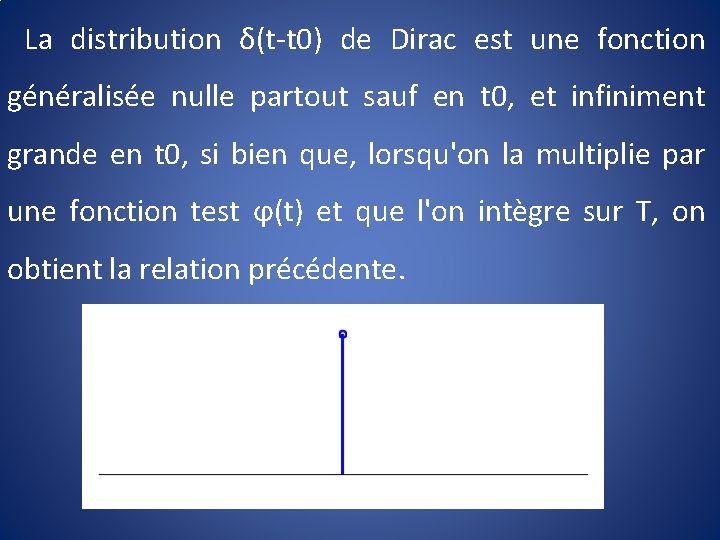

La distribution δ(t-t 0) de Dirac est une fonction généralisée nulle partout sauf en t 0, et infiniment grande en t 0, si bien que, lorsqu'on la multiplie par une fonction test ϕ(t) et que l'on intègre sur T, on obtient la relation précédente.

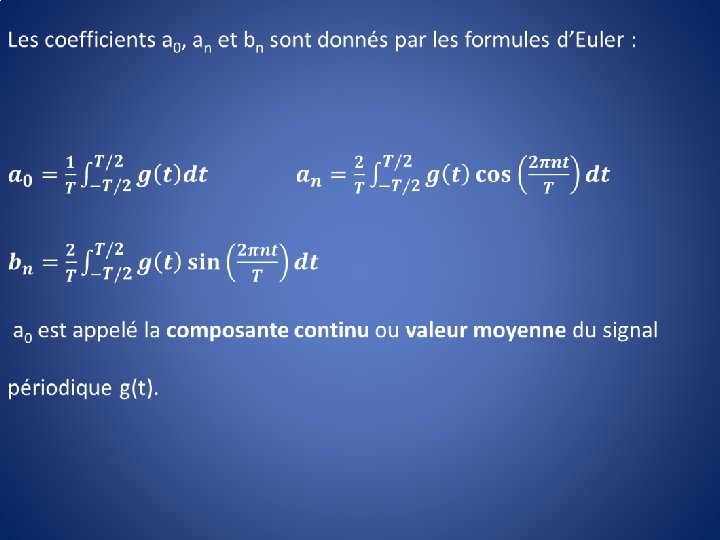

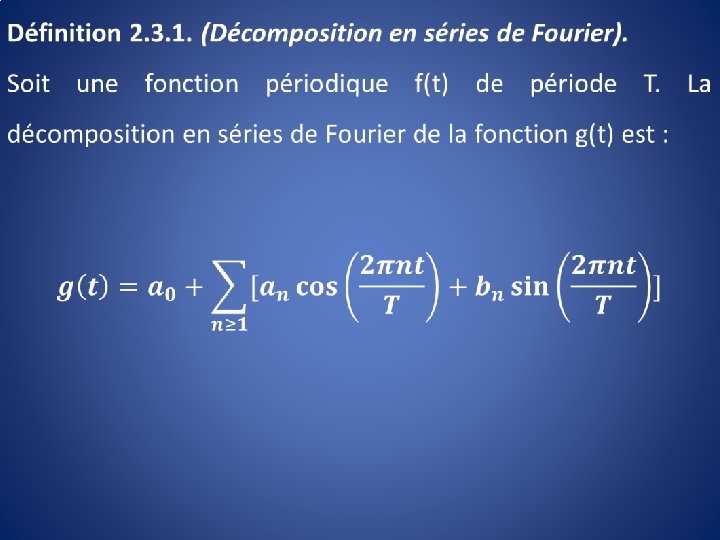

II. 3. Séries de Fourier. La transformée de Fourier est l’un des outils, si non l’outil fondamental du traitement des signaux. Elle permet de caractériser les filtre et faciliter leur conception. Les séries de Fourier s'appliquent aux signaux périodiques tandis que la transformée de Fourier concerne les signaux apériodiques.

Propriété 2. 3. 1. (fonction paire, impaire).

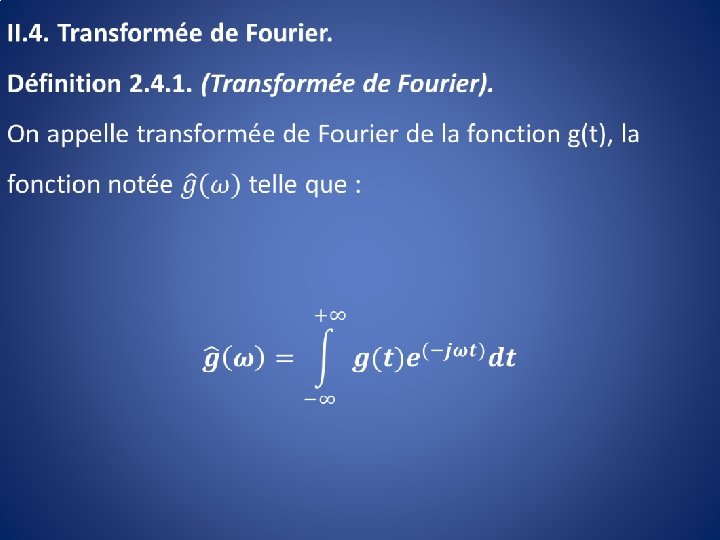

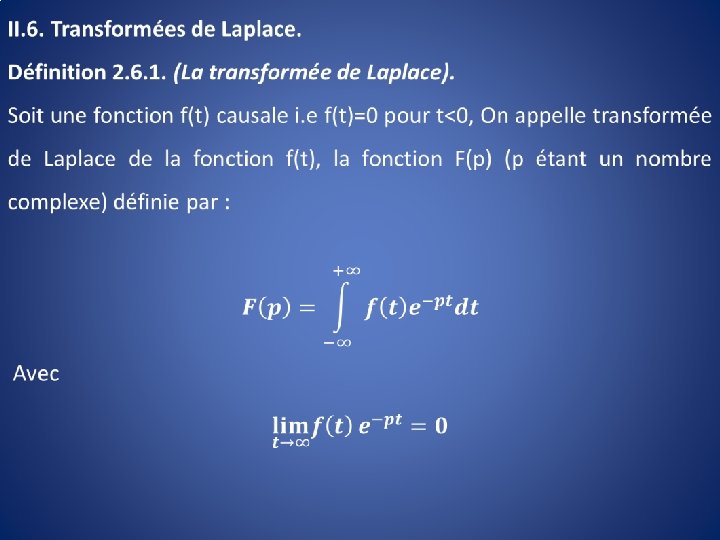

III. LES SIGNAUX ECHANTILLONNES. III. 1. L’échantillonnage. III. 1. 1. Modélisation. L’échantillonnage consiste à prélever la valeur du signal analogique x(t) aux instants n. TE. L’échantillonneur est représenté par un interrupteur que l’on ferme pendant une durée ε très courte aux instants n. TE

III. 1. 2. Spectre du signal échantillonné. Pour simplifier, le signal échantillonné peut donc être assimilé à des impulsions rectangulaires d’amplitude x(n. TE). h(t) -ε/2 +ε/2 TE 2 TE

La figure ci-dessous donne alors le spectre de xech(t). Xech(f) f f FE-f FE FE+f 2 FE-f 2 FE+f

X(f) f f. M FE Xech(f) Sc() f f. M FE- f. M FE FE+ f. M 2 FE- f. M FE 2 FE+ f. M L’échantillonnage produit donc une reproduction du spectre autour des fréquences n. FE.

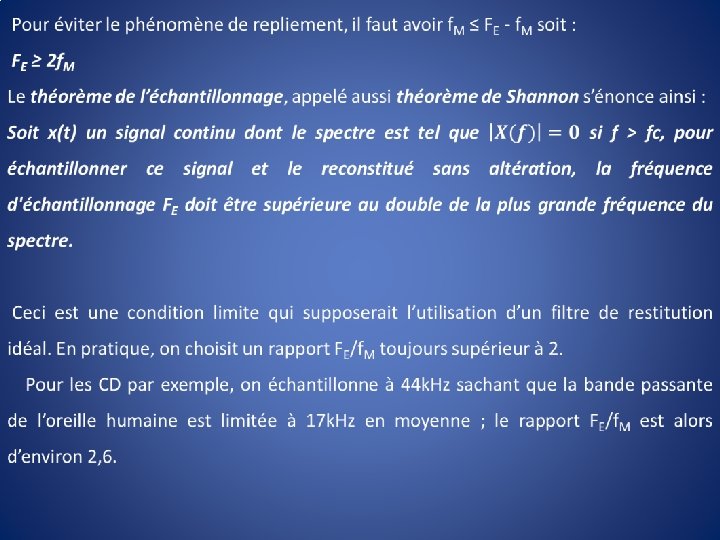

III. 1. 3. Condition de restitution du signal. Xech(f) Repliement du spectre. FE/2 f f. M FE- f. M FE FE+ f. M 2 FE- f. M 2 FE+ f. M

III. 2. Le blocage. En pratique, on réalise un blocage du signal échantillonné, c’est-à-dire le maintien du niveau de chaque échantillon, pendant TE ; le bloqueur est alors dit d’ordre 0 (pas de variation du signal entre deux instants d’échantillonnage). Cette opération peut être réalisée au moyen d’un condensateur.

TE C Le signal échantillonné bloqué est ainsi constitué de marche d’escalier. La phase de blocage dure TE, ce qui permet au CAN de réaliser la quantification de l’échantillon.

III. 2. 1. Exemple d’échantillonneur bloqueur.

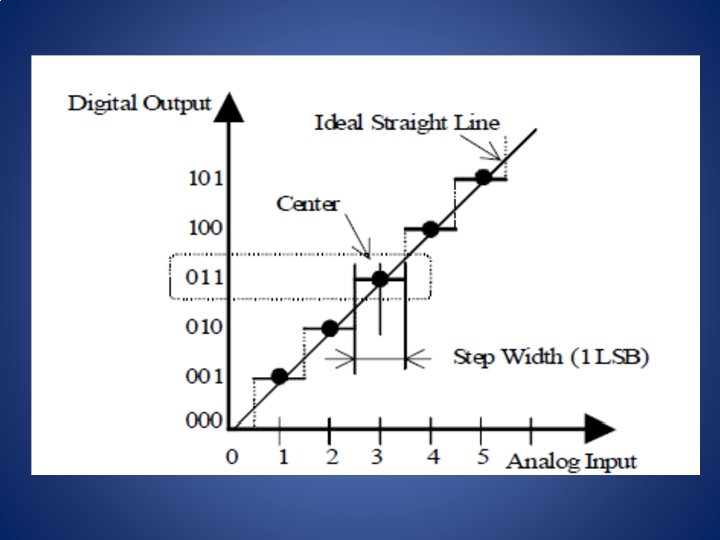

III. 3. 2. Choix du nombre de bits de quantification. III. 3. 2. 1 Choix classique. Dans le cadre d’une simple acquisition, on peut se contenter de choisir ‘n’ vis à vis de la résolution souhaitée.

Exemple de CAN: CAN à comparateur en échelle (flash).

Exemples de CNA: Ø CNA à résistances pondérées.

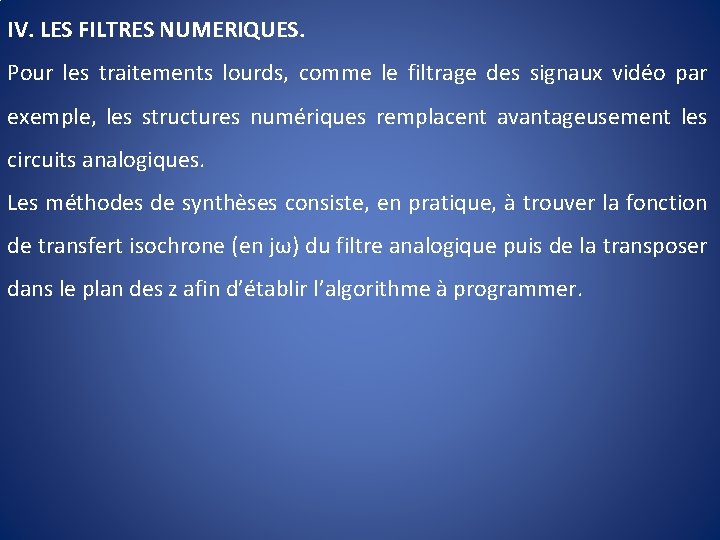

IV. LES FILTRES NUMERIQUES. Pour les traitements lourds, comme le filtrage des signaux vidéo par exemple, les structures numériques remplacent avantageusement les circuits analogiques. Les méthodes de synthèses consiste, en pratique, à trouver la fonction de transfert isochrone (en jω) du filtre analogique puis de la transposer dans le plan des z afin d’établir l’algorithme à programmer.

IV. 1. Définitions. IV. 1. 1. Filtre numérique. Nous notons un signal numérique de la façon suivante x[n], où n désigne le nième échantillon du signal x. En fait, x[n] est une suite de nombres indexés par l'entier n. On appellera filtre numérique, tout dispositif qui fait correspondre à un signal d'entrée numérique x[n] un signal de sortie numérique y[n] : x[n]→F→y[n]

IV. 1. 2. Filtre numérique linéaire. On considère un filtre F qui agit de la façon suivante : x 1[n] →F→y 1[n] x 2[n] →F→y 2[n] On dira que F est un filtre linéaire si à une combinaison linéaire en entrée λx 1[n]+μx 2[n] correspond la même combinaison linéaire des signaux de sortie : λy 1[n] + μy 2[n]. λx 1[n] + μx 2[n] → F → λy 1[n] + μy 2[n]

IV. 1. 3. Filtre numérique invariant par translation dans le temps. On dira que F est un filtre numérique invariant par translation dans le temps si pour une entrée x[n] et une sortie y[n] (x[n] → F → y[n]), on a la propriété suivante : x[n - n 0] → F → y[n - n 0] Cette propriété traduit le fait que si on décale l'entrée d'une quantité n 0, la sortie reste la même mais elle subit le même décalage : le filtre est donc invariant par translation dans le temps.

a 0 xn TE retard a 1 ∑ yn

a 0 xn TE a 1 ∑ retard b 1 TE yn

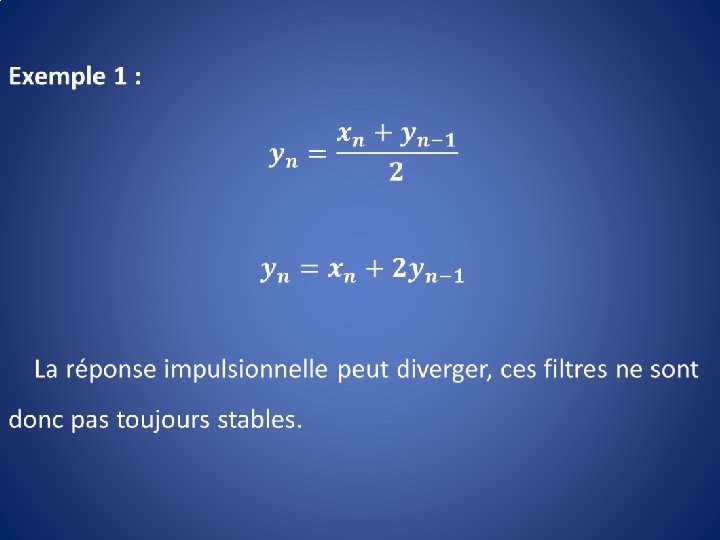

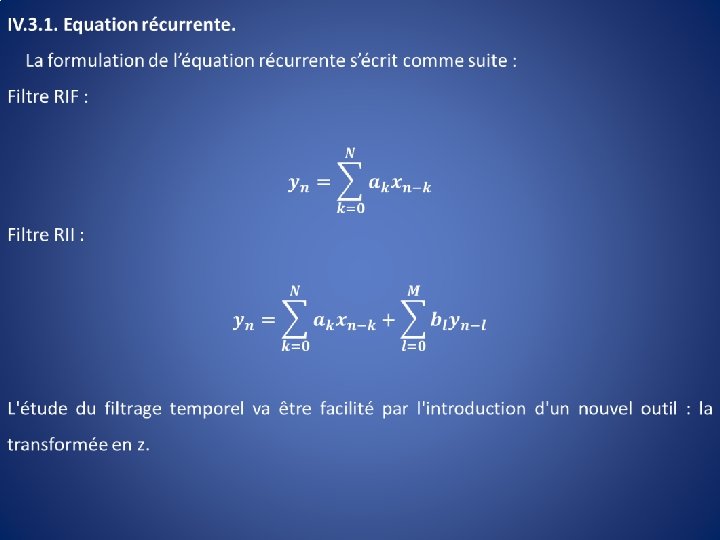

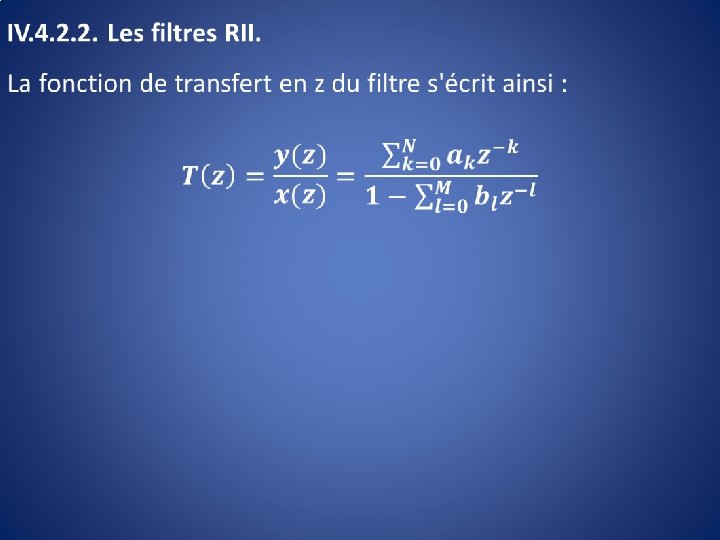

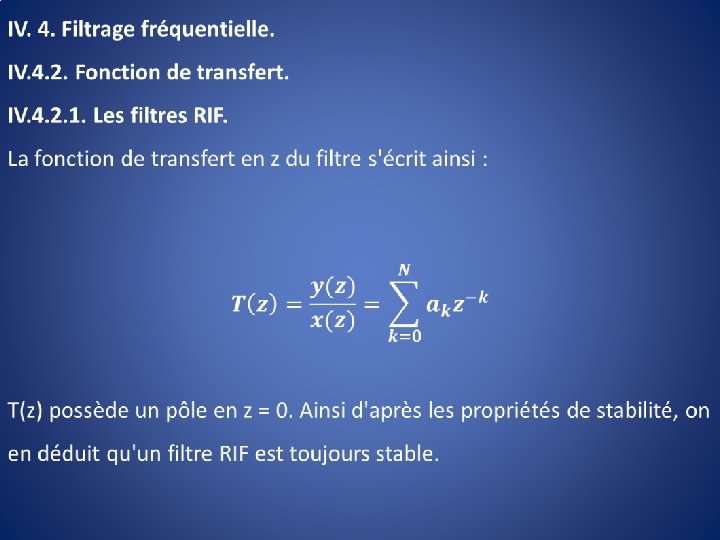

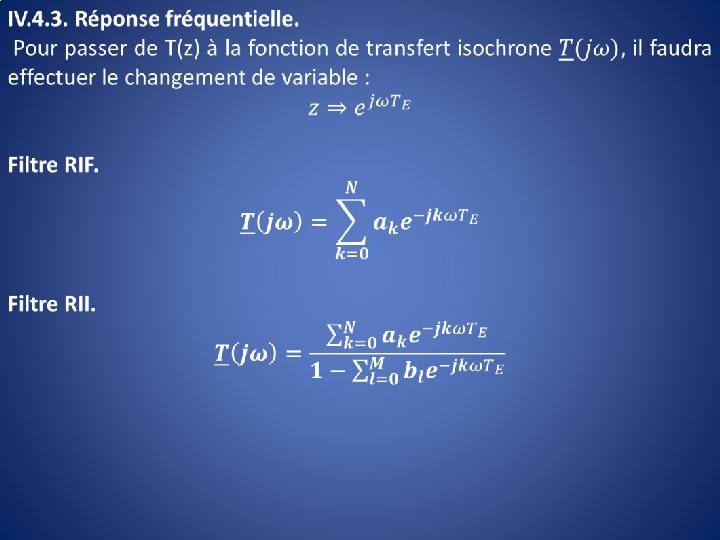

IV. 3. Filtrage temporel. On appelle ici filtrage temporel, un filtre qui agit directement sur le signal d'entrée par une équation récurrente (combinaison linéaire des échantillons d'entrée xn et de sortie yn).
