Centre Spatial de Liège Université de Liège Le Centre Spatial de Liège et ses activités en métrologie holographique basée sur des cristaux photoréfractifs Dr. Marc GEORGES Chef de projet © Centre Spatial de Liège 2002 1
Centre Spatial de Liège Université de Liège Plan · Le Centre Spatial de Liège · Le Groupe Optique Non Linéaire · Interférométrie holographique · Cristaux photoréfractifs · Projets en interférométrie holographique photoréfractive © Centre Spatial de Liège 2002 2
Centre Spatial de Liège Université de Liège Le Centre Spatial de Liège ¨ CSL : Centre de recherches de l’Université de Liège ¨ Activité principale : Qualification optique en simulation d’ambiance spatiale pour l’Agence Spatiale Européenne (ESA) ¨ CSL = Facilité Coordonnée de l’ESA ¨ 100 personnes – 60 scientifiques (optique, mécanique, thermique, cryogénie, . . ) – techniciens – administratifs © Centre Spatial de Liège 2002 3
Centre Spatial de Liège Université de Liège ¨ Le Centre Spatial de Liège Moyens d ’essai ¨ - © Centre Spatial de Liège 2002 Projets GIOTTO HIPPARCOS METEOSAT VEGETATION Faint Objet Camera (Télescope Spatial Hubble) SILEX ISO XMM Instruments d ’ENVISAT 4

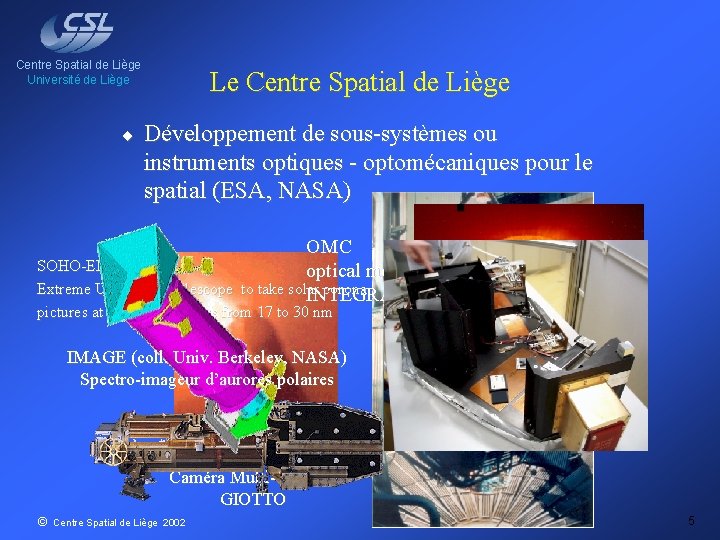

Centre Spatial de Liège Université de Liège ¨ Le Centre Spatial de Liège Développement de sous-systèmes ou instruments optiques - optomécaniques pour le spatial (ESA, NASA) OMC SOHO-EIT optical monitoring camera for the Extreme Ultraviolet Telescope to take solar corona INTEGRAL satellite pictures at four wavelengths from 17 to 30 nm IMAGE (coll. Univ. Berkeley, NASA) Spectro-imageur d’aurores polaires Caméra Multi-couleurs GIOTTO © Centre Spatial de Liège 2002 5
Centre Spatial de Liège Université de Liège ¨ ¨ Le Centre Spatial de Liège Centre de compétences de l’ESA Maintenir le savoir-faire en optique instrumentale et opto-mécanique – Recherche – Développement ¨ Divers groupes : – – – © Métrologie optique et calibration (incl. miroirs liquides) Micro-optique/réseaux/optiques holographiques Coatings Polissage ionique Optique non linéaire Centre Spatial de Liège 2002 6
Centre Spatial de Liège Université de Liège ¨ Le Groupe Optique Non Linéaire Activité débute en 1988 – Caractérisation de cristaux photoréfractifs (Bi 12 Si. O 20, …) / Thèse doctorat – Applications en traitement du signal (auto-corrélateur jointif, interférométrie holographique temps moyenné) ¨ Depuis 1993 : Interféromètres holographiques avec cristaux PR – Plusieurs projets successifs et simultanés / Thèse de doctorat ¨ 1995 - 1999 : Matériaux organiques sensibles dans le rouge (PVK: ECZ: DMNPAA, …) – Développement - caractérisation / Thèse de doctorat ¨ Depuis 1998 : Cristallogénèse – Bi 12 Si. O 20 (532 nm), Cd. Te (1064 nm) © Centre Spatial de Liège 2002 7

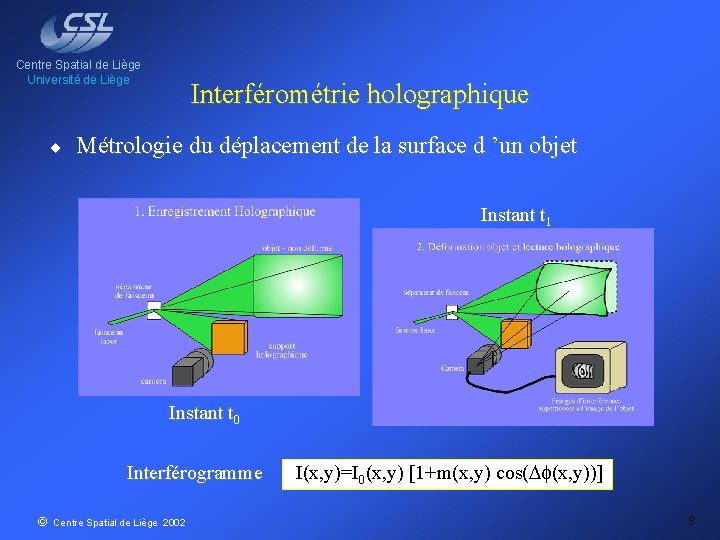

Centre Spatial de Liège Université de Liège ¨ Interférométrie holographique Métrologie du déplacement de la surface d ’un objet Instant t 1 Instant t 0 Interférogramme © Centre Spatial de Liège 2002 I(x, y)=I 0(x, y) [1+m(x, y) cos(Df(x, y))] 8
Centre Spatial de Liège Université de Liège ¨ Caractéristiques intéressantes de l’interférométrie holographique – – ¨ © Interférométrie holographique Sans contact avec l’objet Grand nombre de capteurs (pixels) Faibles sollicitations (non destructif) Accès au déplacement vectoriel Besoins de l’utilisateur potentiel - Facile à mettre en œuvre - Mesures aisées à interpréter, quantifiées et fiables - Transportable/portable, compact, robuste, flexible, … - Adaptable en configuration - Bon marché et économique d ’utilisation Centre Spatial de Liège 2002 9

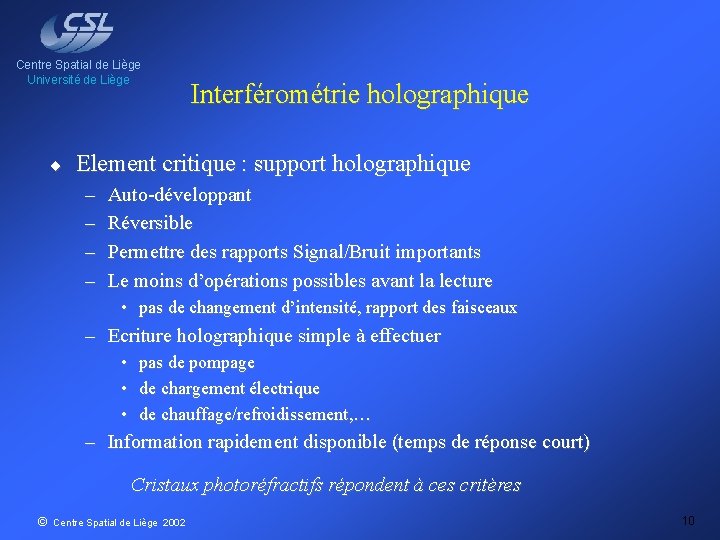

Centre Spatial de Liège Université de Liège ¨ Interférométrie holographique Element critique : support holographique – – Auto-développant Réversible Permettre des rapports Signal/Bruit importants Le moins d’opérations possibles avant la lecture • pas de changement d’intensité, rapport des faisceaux – Ecriture holographique simple à effectuer • • • pas de pompage de chargement électrique de chauffage/refroidissement, … – Information rapidement disponible (temps de réponse court) Cristaux photoréfractifs répondent à ces critères © Centre Spatial de Liège 2002 10
Centre Spatial de Liège Université de Liège Cristaux Photoréfractifs 1. Figure de franges créée par interférence de 2 faisceaux 2. Charges générées par photo-excitation dans les zones claires, migrent et sont piégées dans les zones sombres Champ de charges d’espaces créé entre zone claires et sombres © Centre Spatial de Liège 2002 11
Centre Spatial de Liège Université de Liège Cristaux Photoréfractifs 3. Effet électro-optique linéaire (Pockels) : Indice de réfraction n est modulé par le champ de charges d’espace Enregistrement d’un réseau d’indice en volume (hologramme épais) 4. Processus dynamique et réversible Support holographique enregistrable in-situ, réversible © Centre Spatial de Liège 2002 12
Centre Spatial de Liège Université de Liège ¨ Cristaux Photoréfractifs Familles de cristaux – Sillénites : Bi 12 Si. O 20 (BSO), Bi 12 Ge. O 20 (BGO), Bi 12 Ti. O 20 (BTO) – Ferro-électriques : Li. Nb. O 3, Ba. Ti. O 3, KNb. O 3, KTN, SBN, … – Semi-conducteurs : Cd. Te, Zn. Te, As. Ga, In. P, … ¨ Figures de mérite Dn = Dnsat (1 -exp(-t/t)) – Densité d’énergie d’écriture à saturation : Es = t. I – Efficacité de diffraction : h = Idiff/Iref ~ (Dn)2 © Centre Spatial de Liège 2002 13
Centre Spatial de Liège Université de Liège ¨ Cristaux Photoréfractifs Propriétés particulières – Configuration “Anisotropie de diffraction” • Cristal = demi-onde sur faisceau diffracté • Polarisation diffractée Polarisation incidente Polarisation transmise • Maximisation du contraste de l’interférogramme par analyseur – Configuration “Couplage” : Isotropie de diffraction • Couplage entre onde transmise/onde diffractée constante de couplage G • Maximisation du contraste de l’interférogramme lorsque © Centre Spatial de Liège 2002 14
Centre Spatial de Liège Université de Liège © Cristaux Photoréfractifs ¨ Sillenites : BSO - BGO - BTO ES ~ 1 -10 m. J/cm 2, h~ 0. 1 %, G~ 0. 5 cm-1 ¨ Ferroelectrics : Li. Nb. O 3 - KNb. O 3 - Ba. Ti. O 3 - SBN. . . ES ~ 1 -10 J/cm 2, h~ 100 %, G ~ 1 - 40 cm-1 ¨ Semiconductors : Cd. Te - Zn. Te - Cd. Zn. Te. … ES ~ 0. 1 -1 m. J/cm 2, h~ 1 %, G ~ 0. 5 cm-1 Centre Spatial de Liège 2002 15
Centre Spatial de Liège Université de Liège ¨ Interférométrie holographique photoréfractive Interféromètre transportable : (1993 - 1997) – – – © laser : YAG pompé par diodes, 500 m. W, 532 nm séparateur de faisceaux lentille illumination objet filtrage/agrandissement faisceau référence imagerie + cristal piézo dans trajet référence (décalage de phase) Centre Spatial de Liège 2002 16
Centre Spatial de Liège Université de Liège ¨ Interférométrie holographique photoréfractive Applications – Mesures statiques : contrôle non destructif (détection de défauts) Interférogramme obtenu avec stimulation thermique (40 X 55 cm 2) Image de phase calculée Image de phase déroulée puis différenciée verticalement Ik(x, y)=I 0(x, y) [1+m(x, y) cos(f(x, y)+bk)] p. ex. k=4 © Centre Spatial de Liège 2002 17

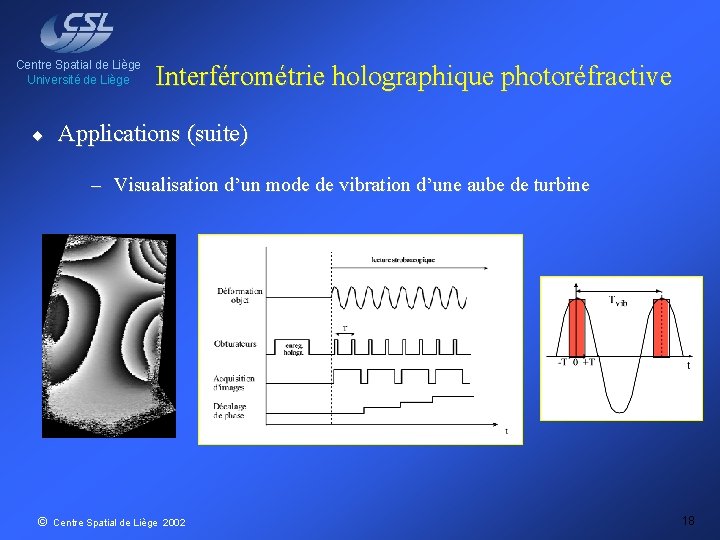

Centre Spatial de Liège Université de Liège ¨ Interférométrie holographique photoréfractive Applications (suite) – Visualisation d’un mode de vibration d’une aube de turbine © Centre Spatial de Liège 2002 18
Centre Spatial de Liège Université de Liège ¨ Interférométrie holographique photoréfractive Caméra holographique compacte (1998 - ) – Tête optique : L=25 cm, diam=8 cm 1 kg – Laser : VERDI 5 W – Lumière guidée par fibre optique (5 m, Transmission 80%, 5 W inj. ) – Rack mobile incluant : • laser + alimentation • électronique de contrôle de la caméra © Centre Spatial de Liège 2002 19
Centre Spatial de Liège Université de Liège ¨ Interférométrie holographique photoréfractive Applications – Contrôle non destructif : détection de défauts dans des soudures entre câbles plats (10 x 5 cm 2) © Centre Spatial de Liège 2002 20
Centre Spatial de Liège Université de Liège ¨ Interférométrie holographique photoréfractive Applications (suite) – Métrologie de déplacements : calibration de lamelles piézoélectriques agissant comme capteurs ou actuateurs pour contrôle actif de structures (40 x 25 cm 2) © Centre Spatial de Liège 2002 21
Centre Spatial de Liège Université de Liège ¨ Interférométrie holographique photoréfractive Applications (suite) – Mesure du Coefficient d ’Expansion Thermique d ’un tube en fibre de carbone par comparaison du mouvement relatif entre sa section (1 cm 2, surligné en blanc) et la base sur laquelle il est posé. © Centre Spatial de Liège 2002 22
Centre Spatial de Liège Université de Liège ¨ Interférométrie holographique photoréfractive Applications (suite) – Détection d’empreintes digitales (coll. Ecole Royale Militaire) Accentuation des empreintes © Centre Spatial de Liège 2002 23

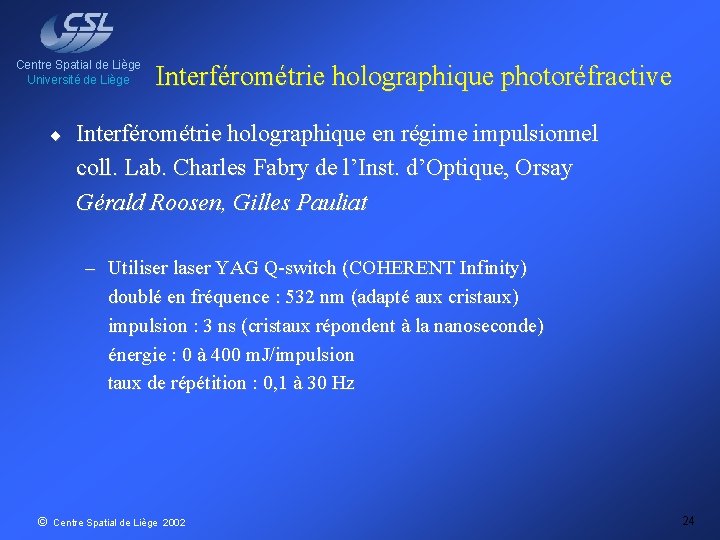

Centre Spatial de Liège Université de Liège ¨ Interférométrie holographique photoréfractive Interférométrie holographique en régime impulsionnel coll. Lab. Charles Fabry de l’Inst. d’Optique, Orsay Gérald Roosen, Gilles Pauliat – Utiliser laser YAG Q-switch (COHERENT Infinity) doublé en fréquence : 532 nm (adapté aux cristaux) impulsion : 3 ns (cristaux répondent à la nanoseconde) énergie : 0 à 400 m. J/impulsion taux de répétition : 0, 1 à 30 Hz © Centre Spatial de Liège 2002 24
Centre Spatial de Liège Université de Liège Interférométrie holographique photoréfractive Première Impulsion : Ecriture holographique Seconde Impulsion : Lecture holographique Mesure de phase f : • Cam 1 : I = I 01 (1+m sin f) • Cam 2 : I = I 02 (1+m cos f) © Centre Spatial de Liège 2002 25
Centre Spatial de Liège Université de Liège ¨ Interférométrie holographique photoréfractive Interférométrie holographique en régime impulsionnel – Mesure de vibrations : technique à 4 impulsions Balayage en fréquence Apparition d ’un mode de résonance © Centre Spatial de Liège 2002 26
Centre Spatial de Liège Université de Liège Interférométrie holographique photoréfractive – Limitations majeures : • impulsion laser unique : besoin de protocoles de déclenchement et synchronisation complexes de l ’impulsion • balance en énergie entre les 2 impulsions • 10 sec entre 2 mesures de Af. – Besoin d ’une nouvelle source laser • YAG déclenché • 2 impulsions : délai variables énergies différentes – Besoin de têtes holographiques améliorées • • • © PHIFE • Vibrations • Aérodynamique nouvelles configurations nouveaux cristaux (e. g. Cd. Te) nouvelles méthodologies (mémoire de front d ’onde) Centre Spatial de Liège 2002 27
Centre Spatial de Liège Université de Liège ¨ Interférométrie holographique photoréfractive Interféromètre en apesanteur : Fluid Science Laboratory (FSL) , Station Spatiale Internationale Variations de n intégrées le long de la ligne de vue © Centre Spatial de Liège 2002 28
Centre Spatial de Liège Université de Liège ¨ Interférométrie holographique photoréfractive Instrument embarqué – FSL : Diagnostics multiples des fluides • • Interférométrie speckle Interférométrie différentielle (Wollaston) Schlieren Interférométrie holographique – Design de base : Bobine film thermoplastique – Proposition MRC/CSL : remplacer par BSO – Pourquoi le BSO ? – Contrainte de l ’expérience holographique : • Temps de réponse à l ’écriture : 50 ms • laser YAG faible puissance : 150 m. W (532 nm) © Centre Spatial de Liège 2002 Cristal sensible 29
Centre Spatial de Liège Université de Liège ¨ Interférométrie holographique photoréfractive Interféromètre holographique de FSL – Application aux phénomènes stables – Application aux phénomènes instables • Contrainte – Enregistrement rapide – Au moins 1000 lectures – Validation du fonctionnement sous radiations (en cours) – Construction du hardware © Centre Spatial de Liège 2002 30
Centre Spatial de Liège Université de Liège ¨ OPTRION : Start-Up du Groupe Optique Non Linéaire – Commercialisation • Caméras holographiques • Fibres optiques monomodes haute puissance (VERDI) • Cristaux photoréfractifs certifiés – Service aux industriels • mesure de vibration • contrôle non destructif © Centre Spatial de Liège 2002 31
