CEmerkint JA MUUTA ERISTYSINFOA Tekniselt eristeelt vaaditut ominaisuudet

CE-merkintä JA MUUTA ERISTYSINFOA

Tekniseltä eristeeltä vaaditut ominaisuudet ja tuotteiden kelpoisuus § Suomen rakentamismääräyskokoelma C –osa Eristykset D –osa LVI ja energiatalous E –osa Rakenteellinen paloturvallisuus § Talotekniikka RYL LVI 50 -10344 Talotekniikassa yleisesti käytettävät eristemateriaalit ja asennus LVI 50 -10345 Taloteknisten eristysten mitoitus ja käyttö § CE –merkki tuotestandardin EN 14303 mukaisesti § Rakenteellisten järjestelmien testaus ja sertifiointi esim. Ilmakanavien paloeristys (VTT-C-4805 -09) 2

Teknisten eristeiden CE-merkintä 1. 7. 2013 alkaen § Yhtenäistää tuoteominaisuuksien mittaustavat § Yhtenäistää tulosten ilmoitustavan (Do. P) § Tavoitteena esteetön kauppa EU: ssa ja vertailtavuus § Ei kerro tuotteen käyttötarkoitusta eikä korvaa kansallisia vaatimuksia tuotteille ja niiden ominaisuuksille § Kuutiopaino (kg/m 3) ei kuvaa tuoteominaisuuksia (EN-14303) 3

Miksi eristetään § Lämpöhäviöiden pienentäminen => Pienempi energian kulutus => Pienemmät käyttökustannukset § Päästöjen (CO 2 + muut) vähentäminen => Vähemmän kuormitusta ympäristölle § Talotekniikan järjestelmien ja laitteiden suunnitelmien mukaisen toiminnan varmistaminen => Ilmanvaihdon lämpötilan varmistaminen ym. § Asuin-ja työviihtyvyyden sekä turvallisuuden lisääminen => Akustiikka, paloturvallisuus ym. 4

TTRYL 2002 – talotekniikan putkieristeet TTRyl 2002 mv. kouru Ac λ 10 °C 0, 035 Isover CPS alu 2 vrt. TTRyl Isover UPPS Alu 2 vrt. TTRyl Ei TTRyl mukainen kouru vrt. TTRyl λ 50 °C 0, 040 λ 100 °C 0, 045 0, 033 0, 036 0, 043 +6 % +10 % +4 % 0, 034 0, 037 0, 043 +3 % +8 % +4 % 0, 038 0, 044 0, 056 -9 % -10 % -24 % Putkieristeiden vaatimustaso yleisen hyvän rakennustavan mukaisesti TTRyl 2002, LVI 50 -10344, Taulukko 1 mukainen lämmönjohtavuus ja palo-ominaisuus Þ Taloteknisen eristeen tulee täyttää kaikki ominaisuudet pääluokan osalta Þ Käytettäessä ei TTRyl mukaista kourua tulisi valita 10 mm paksumpi tuote, jotta saavutetaan haluttu eristystehokkuus. 5

Oikea tuotevalinta säästää käyttökustannuksissa ja parantaa asumismukavuutta Laskelmissa käytetty ts 55 C tu 20 C Energian hinta 75 € /MWh + hinnannousu vuosittain +5% voidaan käyttää energian keskihintana kymmenen vuoden arvoa 116 eur/MWh 6 Lämmin käyttövesiputki Cu 42 100 m sarja 22 lambda 50 C TTRyl kouru Ac 0, 040 Isover CPS 42/30 0, 036 Ei TTRyl mukainen kouru 0, 044 kokonaislämpöhäviö MWh / 100 m 6, 88 6, 33 7, 33 kustannus/vuosi € 797, 72 734, 63 850, 41 käyttökustannus 20 vuotta 15954, 40 14692, 60 17008, 20 säästö ISOVER tuotteella -1261, 80 -2315, 60

ULTIMATE – eristämisen uusi sukupolvi 7

ULTIMATE – eristämisen uusi sukupolvi Ultimate - kuitu 8 Kivivilla - kuitu

Tästä IV- Paloeristämisessä on kyse Ympäristö +20 ⁰C Eristeen ulkopinnan maksimi lämpötila +140⁰C Paloeriste Tulipalon Lämpötila ⁰C 1200 1000 800 600 Tulipalon Lämpötila ⁰C 400 200 0 30 min 9 60 min 120 min

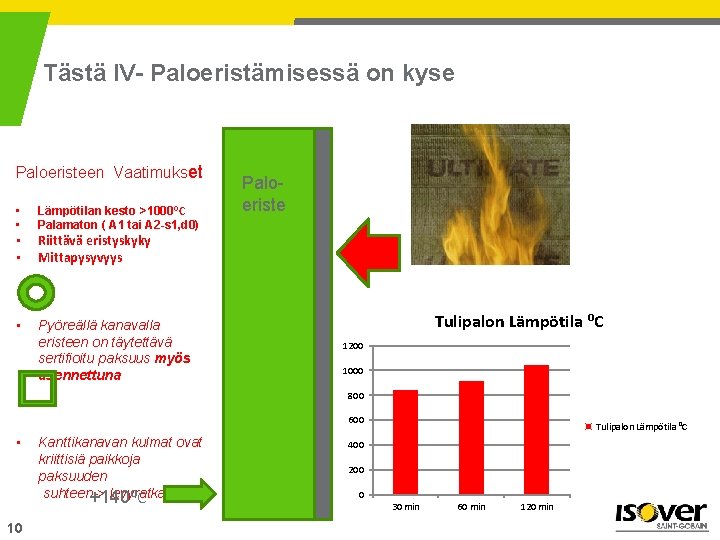

Tästä IV- Paloeristämisessä on kyse Paloeristeen Vaatimukset • • Lämpötilan kesto >1000⁰C Palamaton ( A 1 tai A 2 -s 1, d 0) • • Riittävä eristyskyky Mittapysyvyys • Pyöreällä kanavalla eristeen on täytettävä sertifioitu paksuus myös asennettuna Paloeriste Tulipalon Lämpötila ⁰C 1200 1000 800 600 • 10 Kanttikanavan kulmat ovat kriittisiä paikkoja paksuuden suhteen-> levyratkaisu +140⁰C Tulipalon Lämpötila ⁰C 400 200 0 30 min 60 min 120 min

Tästä IV- Paloeristämisessä on kyse 11

IV-kanavien paloeristys – ohuempi, kevyempi ja parempi ratkaisu EI 60 kanava ∅ 250 mm Kivivilla verkkomatto alupäällyste ero tuotteen tiheys kg/m 3 80 66 -18 % suunniteltu eristepaksuus, mm 80 75 -6 % todellinen eristyspaksuus mm 70 80 14 % tarvittava m 2 / kanava m 1, 288 1, 257 -2 % eristeen paino kg / kanava m 8, 244 6, 220 -25 % eristeen paino kg/kanava 100 m 824 622 -25 % 20 kg kantokuormia, kpl 41 31 -25 % lambda 10 C 0, 036 0, 033 -8 % kokonaislämpöhäviö MWh /100 m 5, 31 4, 48 -16 % kustannus/vuosi € käyttökustannus 20 vuotta (ts 20 C tu 4, energian hinta 116 eur/MWh, 8600 h/vuosi) 615, 80 519, 47 -16 % 12316, 00 10389, 40 -16 % säästö 12 Isover Ultimate Protect Wired Mat 4. 0 1926, 60

IV-kanavien paloeristys – ohuempi, kevyempi ja parempi ratkaisu EI 60 + LE = 100 lämmöneristys TTRyl 2002 Isover kanava ∅ 250 mm lamellimatto Ultimate Protect Wired Mat 4. 0 suunniteltu eristepaksuus, mm 100 75 -25 % todellinen eristyspaksuus mm 100 80 -20 % tarvittava m 2 / kanava m 1, 414 1, 257 -11 % lambda 10 C 0, 045 0, 033 -27 % kokonaislämpöhäviö MWh / 100 m 5, 11 4, 48 -12 % kustannus/vuosi € 592, 58 519, 47 -12 % käyttökustannus 20 vuotta (ts 20 C tu 4, energian hinta 116 eur/MWh, 8600 h/vuosi) 11851, 60 10389, 40 -12 % säästö ULTIMATE Protect WM 4. 0 75 mm vastaa lämmöneristykyvyltään EI 60 + LE = 100 mm vaatimusta TTRyl 2002 mukaan 13 ero 1462, 20

IV-kanavien paloeristys - ohuempi ja kevyempi ratkaisu 14

Mineraalivillojen ääniteknisistä ominaisuuksista - Ääneneristys ja äänen absorptio - Ominaisuuksia on harvoin mitattu - Ääniteknisiä ominaisuuksia siksi usein ennustetaan ilman ominaisvirtausvastuksen tai massan avulla - Erilaisten mineraalivillojen ilman ominaisvirtausvastukset poikkeavat toisistaan 15

Viemäreiden äänieristys 16

Viemäreiden äänieristys 17
