Cel wzmacniania gruntw celem wzmacniania podoa budowli jest
Cel wzmacniania gruntów • celem wzmacniania podłoża budowli jest zwiększenie jego nośności i zmniejszenie ściśliwości • wzmocnienie gruntów (głównie przez zagęszczanie) w budowli ziemnej powoduje wzrost wytrzymałości gruntu i zmniejszenie porowatości, co wpływa np. na zmniejszenie wodoprzepuszczalności i poprawę stateczności skarp, zmniejszenie parcia czynnego gruntu i wzrost odporu gruntu

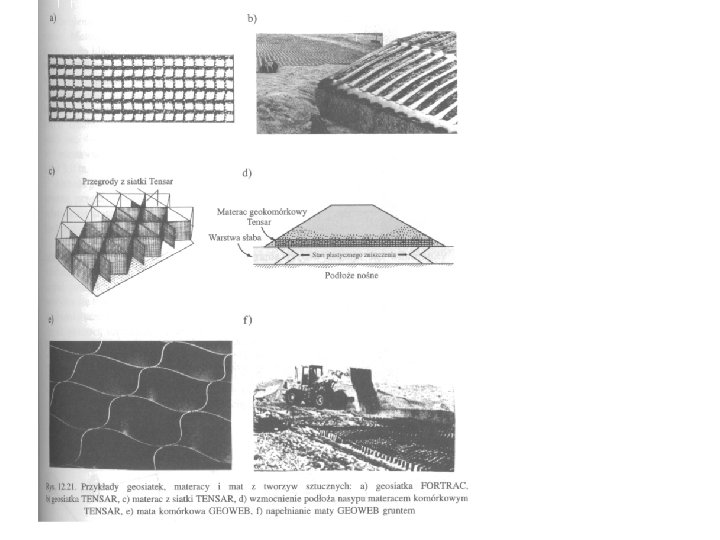

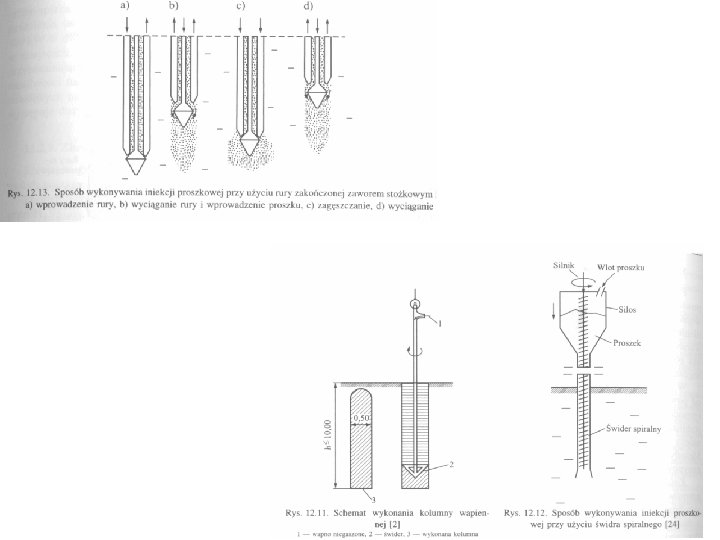

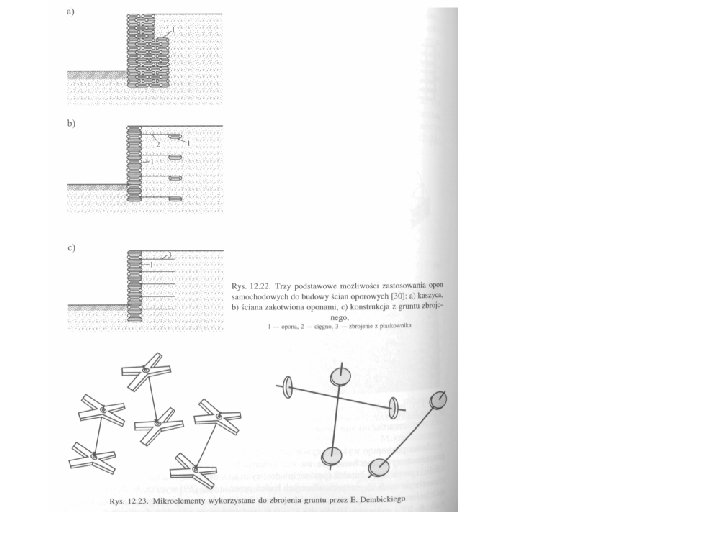

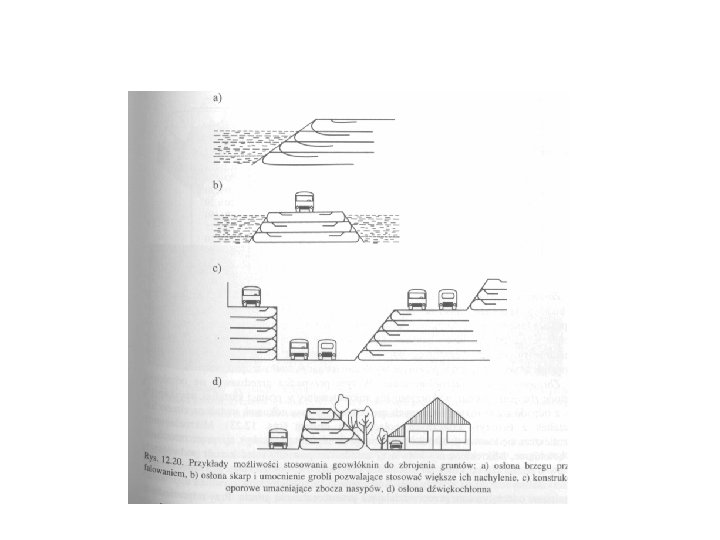

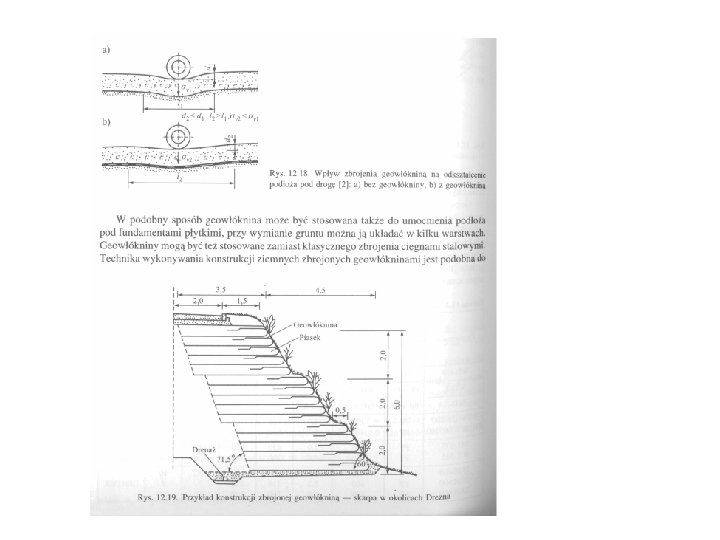

WYBRANE METODY WZMACNIANIA GRUNTÓW • zagęszczanie gruntów, • wstępne obciążenie gruntu (wstępna konsolidacja, prekonsolidacja) • konsolidacja za pomocą drenażu pionowego i metodą elektroosmozy, • wymiana gruntu • stosowanie zastrzyków (iniekcje gruntowe) • stabilizacja wgłębna • zbrojenie gruntów • zamrażanie gruntów • spiekanie gruntów

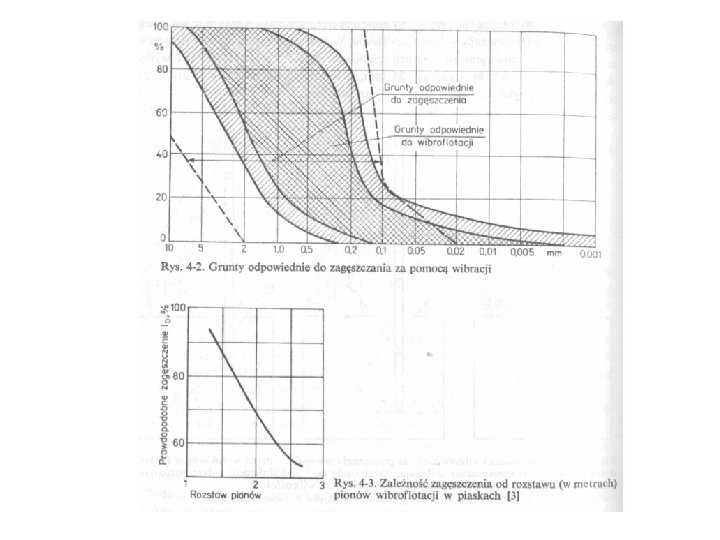

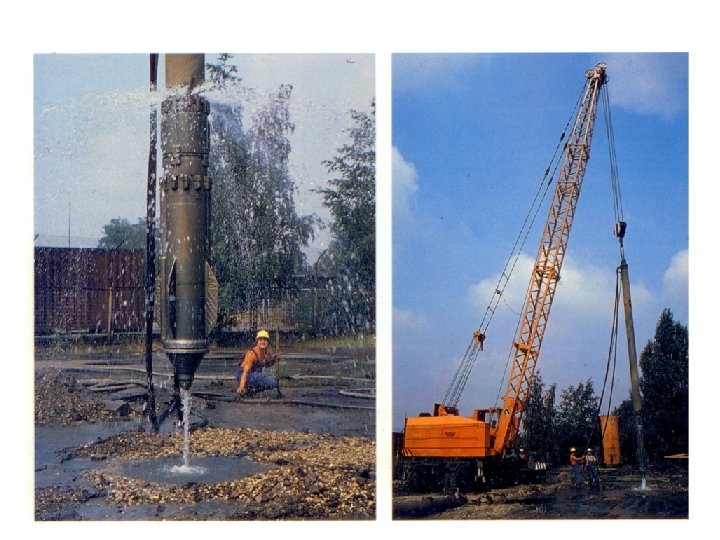

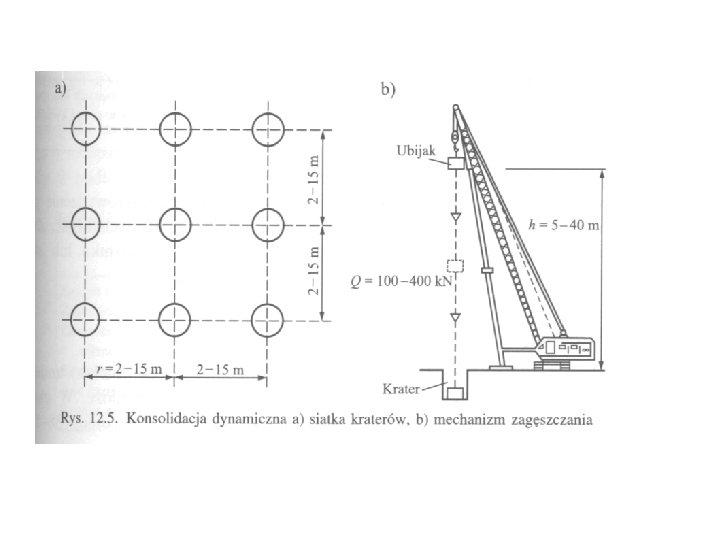

METODY ZAGĘSZCZANIA GRUNTÓW • ubijaki ręczne i mechaniczne • walce statyczne • walce wibracyjne • konsolidacja dynamiczna • wibratory powierzchniowe i wgłębne • wibroflotacja • wybuchy powierzchniowe i ukryte (w otworach wiertniczych)
Wymiana gruntu zasypka Poduszka piaskowa 450 zw. w. g. Grunt słabo nośny Grunt nośny zasypka Grunt słabo nośny Poduszka piaskowa Grunt nośny zw. w. g. 450
Wstępne obciążenie gruntu H Nasyp (obciążenie wstępne) D sz d qn
Przykłady układu drenów pionowych (widok w planie) Siatka kwadratowa D D De d Siatka trójkątna (równoboczna) De = 1. 128 D D De d De = 1. 05 D
Konsolidacja trójosiowa gruntu pod nasypem Nasyp statyczny Warstwa filtracyjna Warstwa ściśliwa Dreny piaskowe

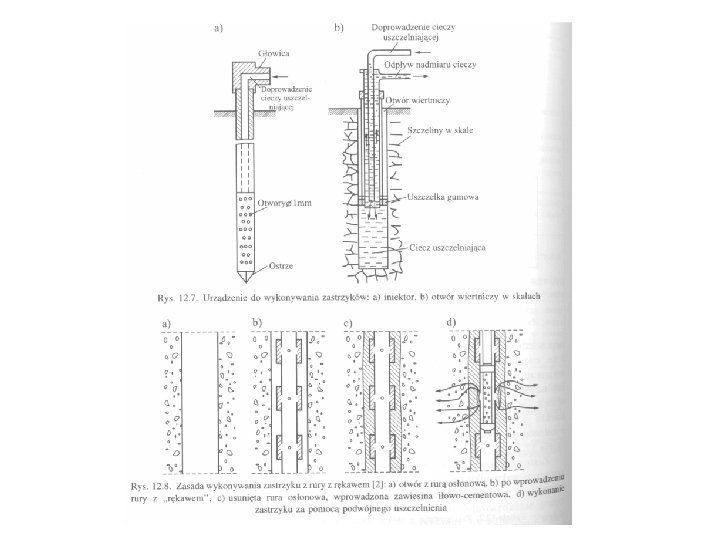

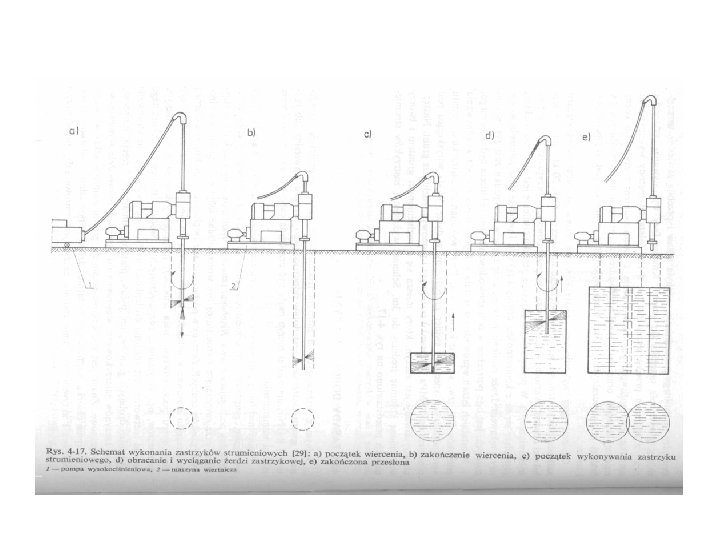

Materiał iniekcyjny zaczyn cementowy (C : W = 0, 05 – 0, 5) zawiesina iłowo-cementowa zawiesina cementowo-iłowokrzemianowa bituminy żele krzemianowe żywice syntetyczne Logarytm współczynnika filtracji [m/s] -2 -3 -7 -1 -4 -5 -6 -8
PRZEKRÓJ GEOLOGICZNO–INŻYNIERSKI 1 H – 2 H – 3 H – 1 H Skala 170. 0 0. 3 n. N 169. 0 168. 0 163. 0 162. 0 Warstwa I, IL = 0. 30 1. 1 1. 3 1. 8 G Ps 2. 8 n. N 2. 8 G Warstwa II, IL = 0. 45 Qp G G G 4. 9 05. 10. 2001 Pg 165. 0 164. 0 p n. N P 1. 6 167. 0 166. 0 Qp 0. 4 Ps. H 5. 2 5. 7 6. 3 G 7. 9 6. 3 Qp P Ps Pg 6. 1 Warstwa III 6. 5 Ps 6. 3 G 7. 9 Ps 8. 8
