PENDAHULUAN JUDUL Mengidentifikasi Alat Kerja Yang Digunakan Untuk Menginstalasi Rangkaian Kontrol Pengasutan Motor Star-Delta UNIT KOMPETENSI: MEMASANG INSTALASI OTOMASI LISTRIK INDUSTRI (KTL. IK 02. 234. 01) Richard Manumpak Batubara_BBPLK Serang@2019
PENGASUTAN MOTOR STAR-DELTA 01 PENGERTIAN 02 FUNGSI 03 GAMBAR RANGKAIAN DAYA, KONTROL DAN PENGAWATAN 04 PEMILIHAN PERALATAN KERJA
TUJUAN DAN MANFAAT Manfaat Setelah mengikuti pelatihan ini, peserta mampu memasang instalasi rangkaian pengasutan motor star-delta sesuai dengan prosedur dan gambar kerja dengan baik dan benar. Tujuan Setelah mengikuti pelatihan ini peserta dapat : Menjelaskan fungsi rangkaian pengasutan motor star-delta Menjelaskan fungsi masing-masing peralatan kerja yang dibutuhkan
PENYAJIAN Pengertian Pengasutan Star-Delta Sesuai dengan namanya yaitu bintang segitiga atau sering disebut star delta, pengasutan ini bekerja dengan rangkaian belitan bintang (Y), dan beberapa saat rangkaian bintang terlepas kemudian digantikan dengan rangkaian segitiga (∆). Richard Manumpak Batubara_BBPLK Serang@2019
Fungsi Pengasutan Star-Delta • Hubungan Star V line = √ 3. V fasa (Volt) I line = I fasa (Ampere) • Hubungan Delta V line = V fasa (Volt) I line = √ 3 I fasa (Ampere) Energi (Panas) : I 2. r. t (Joule) Richard Manumpak Batubara_BBPLK Serang@2019
Starter ini mengurangi lonjakan arus dan torsi pada saat start. Tersusun atas 3 buah contactor yaitu Main Contactor, Star Contactor dan Delta Contactor, Timer untuk pengalihan dari Star ke Delta serta sebuah overload relay. Pada saat start, starter terhubung secara Star. Gulungan stator hanya menerima tegangan sekitar 0, 578 (satu per akar tiga) dari tegangan line. Jadi arus dan torsi yang dihasilkan akan lebih kecil dari pada DOL Starter. Setelah mendekati speed normal starter akan berpindah menjadi terkoneksi secara Delta. Starter ini akan bekerja dengan baik jika saat start motor tidak terbebani dengan berat. Richard Manumpak Batubara_BBPLK Serang@2019
Apabila menggunakan Star Delta starter, rangkaian tidak boleh dibiarkan dalam kedudukan bintang dalam waktu yang lama, Karena bila dibiarkan dalam kedudukan bintang, arus dalam kumparan motor akan ditentukan oleh beban motor, sehingga motor akan menjadi terlalu panas dan akhirnya terbakar. Cara pengasutan motor-motor harus sedemikian sehingga tidak menimbulkan goncangan-goncangan tegangan yang mengganggu dalam jaringan. Harus benar-benar diperhatikan bahwa pengasutannya dilakukan menurutan yang tepat. Alat asutnya tidak boleh terlalu cepat dipindahkan kekedudukan berikutnya. Untuk mengawasi arus asutnya harus dipasang Ampermeter yang memiliki peredam yang baik. Richard Manumpak Batubara_BBPLK Serang@2019
Rangkaian Daya & Kontrol Richard Manumpak Batubara_BBPLK Serang@2019
Gambar Ilustrasi Pengawatan Richard Manumpak Batubara_BBPLK Serang@2019
PEMILIHAN PERALATAN KERJA OBENG TANG POTONG PENGUPAS KABEL TESPEN CRIMPING Richard Manumpak Batubara_BBPLK Serang@2019 MULTIMETER

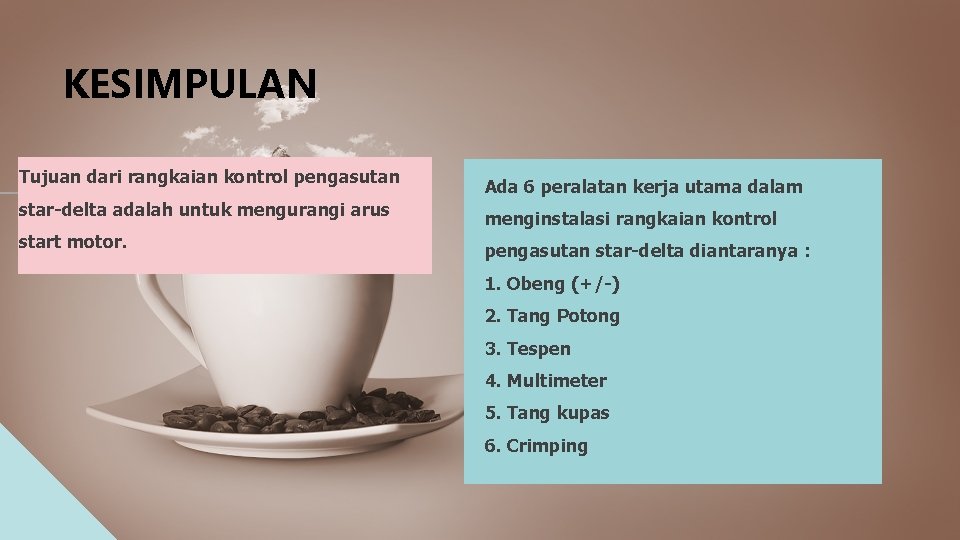

KESIMPULAN Tujuan dari rangkaian kontrol pengasutan star-delta adalah untuk mengurangi arus start motor. Ada 6 peralatan kerja utama dalam menginstalasi rangkaian kontrol pengasutan star-delta diantaranya : 1. Obeng (+/-) 2. Tang Potong 3. Tespen 4. Multimeter 5. Tang kupas 6. Crimping
APLIKASI SEBUTKAN APA TUJUAN PENGASUTAN MOTOR STAR-DELTA. SEBUTKAN PERALATAN UNTUK MENGINSTALASI RANGKAIAN KONTROL PENGASUTAN STAR-DELTA. Richard Manumpak Batubara_BBPLK Serang@2019
TUGAS TAMBAHAN 1. Jelaskan perbedaan fungsi tespen dengan multimeter. 2. Gambarkan rangkaian kontrol dan rangkaian daya hubungan dari rangkaian pengasutan star-delta.
Evaluasi EVALUASI 1 Jelaskan fungsi 5 alat kerja untuk pemasangan instalasi rangkaian pengasutan star-delta. 2 Jelaskan perbedaan hubungan star dan delta. Richard Manumpak Batubara_BBPLK Serang@2019
