CDMA 2000 y WCDMA Evolución a Tercera Generación Mayo 2005

Qué es la Tercera Generación (3 G)? En 1999 la Unión Internacional de Telecomunicaciones (UIT) aprobó un estándar para sistemas inalámbricos de tercera generación (3 G). Este estándar, denominado IMT-2000 (International Mobile Telecommunications - 2000) consiste de 5 modos de operación, incluyendo 3 basados en la tecnología CDMA. Debido a que los sistemas 3 G basados en CDMA ofrecen una alta calidad en los servicios de voz y acceso a altas velocidades de transmisión de datos, CDMA es la tecnología preferida para 3 G. WCDMA y CDMA 2000 son por mucho, las tecnologías dominantes en términos de servicios comerciales actuales, implementaciones por parte de los operadores y apoyo de los proveedores de equipo 2

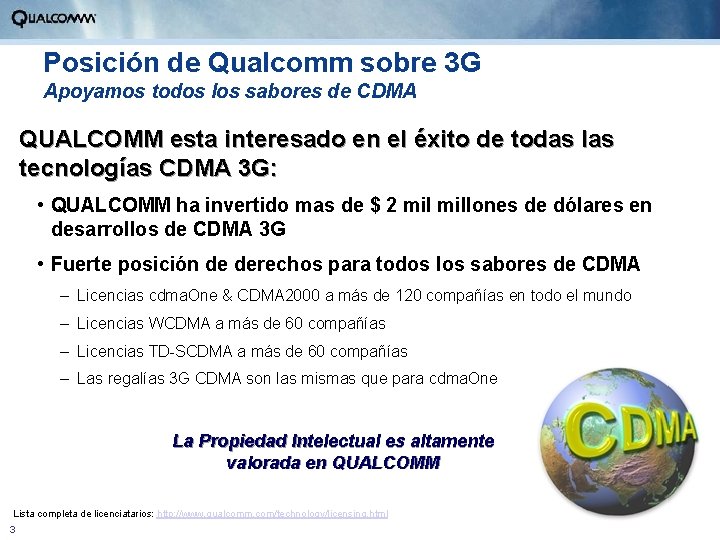

Posición de Qualcomm sobre 3 G Apoyamos todos los sabores de CDMA QUALCOMM esta interesado en el éxito de todas las tecnologías CDMA 3 G: • QUALCOMM ha invertido mas de $ 2 millones de dólares en desarrollos de CDMA 3 G • Fuerte posición de derechos para todos los sabores de CDMA – Licencias cdma. One & CDMA 2000 a más de 120 compañías en todo el mundo – Licencias WCDMA a más de 60 compañías – Licencias TD-SCDMA a más de 60 compañías – Las regalías 3 G CDMA son las mismas que para cdma. One La Propiedad Intelectual es altamente valorada en QUALCOMM Lista completa de licenciatarios: http: //www. qualcomm. com/technology/licensing. html 3

Evolución global a 3 G CDMA IS-95 A 3 G: CDMA 2000 IS-95 B Voz, 14. 4 k Voz, 64 k 2 x Voz, 153 k/2400 k 3 G: EDGE TDMA 30 -150 k Voz Red Nueva GSM Nueva banda Solo datos, 10 -50 k Voz, 9. 6 k Nueva banda (Japón) Voz, 64 k/384 k Voz, 9. 6 k 4 Voz, 64 k/384 k 3 G: WCDMA (NTT) PDC 1995 3 G: UMTS (WCDMA) GPRS 1999 2000 2001 2002 2003 2004

Red Circuitos / Paquetes ANSI-41 Red Solo de Paquetes “All IP” Evolución de CDMA 4 G 3 G CDMA 2000 1 x. EV-DO Mejoras IS-856 Rel. 0 Rev. A Qo. S, media Dedicado y optimizado personal, IMM, para datos por paquete ganancia en la Velocidades pico de 2. 4 capacidad fwd & Mbps rev. , 2 x, Vo. IP Arquitectura “All IP” CDMA 2000 1 X IS-2000 Rel. 0 Duplica la capacidad de voz Control de potencia fwd más rápido Uplink Coherente Datos por paquete hasta 153. 6 kbps Rel. A • Mayores velocidades de datos • Redes solo de paquetes (RAN y Core) • Vo. IP • FDD? TDD? • 1. 25 MHz? Bandas de frecuencia mas altas? 1 x. EV-DV Rel. B Rel. C Rel. D Datos por paquete hasta 307. 2 kbps Mejora en los servicios de datos Voz y datos de manera simultánea Datos mas flexibles Programación de paquetes Turbo códigos 2001 2002 2003 2004 2005 2006 2008+ 5

Qué es CDMA? • Acceso Múltiple por Diferenciación de Código (CDMA) es una tecnología inalámbrica digital que fue inventada y desarrollada comercialmente por QUALCOMM. • CDMA opera convirtiendo las conversaciones en información digital, la cual es transmitida como una señal de radio sobre una red inalámbrica. • Utilizando un código único para distinguir cada llamada, CDMA permite que un mayor numero de personas compartan las ondas de aire al mismo tiempo, sin problemas de estática, cruce de llamadas o interferencia. 6

Qué es CDMA 2000 1 X? l l Es el primer estándar comercial de tercera generación del IMT 2000 Mayor capacidad de voz (más de 6 veces la capacidad de GSM) l l 7 26 a 29 Erlangs/sector/1. 25 MHz (35 a 38 canales/sector/1. 25 MHz) Transmisión de datos por paquete l 153. 6 kbps pico (Versión 0) l 307. 2 kbps pico (Versión A) l Duración de batería en espera 50% mayor l Compatible con cdma. One l Calidad de voz calificada como “excelente” l Mayor cobertura Samsung SCH-X 100 1 er teléfono 3 G ampliamente disponible Corea, Nov. 2000

Diferencias clave entre CDMA 2000 1 X y GSM/GPRS • IMT-2000 – GSM es 2 G (GRPS es conocido como 2. 5 G) – CDMA 2000 1 X es 3 G • Capacidad de voz (2 x 12. 5 MHz) – GSM ofrece 29. 16 Erlangs (2% de bloqueo) – CDMA 2000 1 X ofrece 265. 73 Erlangs (2% de bloqueo) • Velocidad de datos – GPRS ofrece de 20 a 45 kbps – CDMA 2000 1 X ofrece hasta 153 kbps 8

Descripción de 1 x. EV-DO es una solución de Internet de alto desempeño y bajo costo para usuarios residenciales y de negocios: – Tecnología de Transmisión por Paquetes – Velocidades pico de 2. 4 Mbps • 3. 1 Mbps en la siguiente versión (Rel. A) – Sistema 3 G estandarizado por el 3 GPP 2 en Octubre del 2000 y por el ITU IMT-2000 en Agosto del 2001 – Construida en protocolos IP – Ofrece una experiencia de usuario “Always On” – Se implementa de forma transparente en redes 1 X/IS-95: • Portadora de 1. 25 MHz de ancho de banda dedicada a datos • Mismo chip rate, link budget, requerimientos de potencia y cobertura 1 X 9 1. 25 MHz 1 x. EV-DO 1. 25 MHz ƒ

1 x. EV-DO para Acceso Fijo • 1 x. EV-DO se puede implementar rápidamente en áreas grandes ofreciendo servicios de banda ancha de alta calidad en zonas desatendidas • En áreas donde ya se tiene alta penetración de “broadband”, 1 x. EVDO se puede diferenciar de otras soluciones a traves de caracteristicas como portabilidad y movilidad • Implementación mas rápida – Forma sencilla para ofrecer acceso en ciudades pequeñas y áreas suburbanas donde no se tienen otros métodos – Reuso de la infraestructura inalámbrica existente – Permite la implementación de “hot spot” • Red escalable – Se agregan más celdas (cobertura) cuando la demanda aumenta – Se agregan más portadoras (capacidad) cuando el tráfico aumenta 10

Competidores de 1 x. EV-DO en Broadband Fijo • Líneas alámbricas (cable, DSL) – En muchas áreas, especialmente las que no tienen una alta densidad de población, los costos de implementación son más altos y los tiempos para ofrecer servicio son mayores, debido a la infraestructura de cable • Soluciones propietarias BWA – Actualmente enfrentan bajas tasas de adopción • Soluciones caras debido a la falta de economías de escala • Las características de línea de vista (Lo. S) resultan en coberturas pequeñas que reducen el mercado potencial – Requieren de instalación en la ubicación del usuario (CPE) – Requieren de una red totalmente nueva para llegar a los clientes que demandan broadband • Wi. MAX – No se espera antes de 06 -07 – 1 x. EV-DO tendrá al menos 2 años de ventaja – Otros asuntos: • Necesita licencia / regulación • Cobertura menor debido a banda de frecuencia mas alta • Escalabilidad (no se beneficia de los volúmenes de terminales como 1 x. EV-DO) 11

Dispositivos 1 x. EV-DO Anunciados Públicamente Samsung SCH –E 250 Samsung SCH –E 200 Samsung SCH –E 160 Samsung SCH-V 310 Samsung SCH –E 140 Samsung SCH-V 330 SK Teletech Samsung IM-5300 SPH-V 3000 SCH-E 130 12 Curitel PS-E 200 Samsung SCH-E 120 Samsung SCH-E 100 Curitel PS-E 100 Motorola MS-150 Samsung SCH-E 110 Motorola V 740 SKY IM-6100 Samsung M 400 Samsung SCH-E 135 LG SV 9120 Samsung SCH-V 300 KTF Samsung E 2000 SPH-E 1000 Hitachi W 11 H LG KH 5000 Kyocera W 11 K Motorola MS-100 LG KV 1300 SKT IM-6200 KTF E-2500

CDMA 2000 1 x. EV-DO Más de 14 millones de clientes y creciendo Próximamente: 13 (Telecsa Ecuador)

Qué es WCDMA? Un estándar del IMT-2000 – solución móvil inalámbrica 3 G (también conocido como UMTS) Complementario a servicios GSM/GPRS/EDGE Más Capacidad de Voz (más de 2. 5 veces la capacidad de GSM): • 51 a 83 Erlangs/sector/5 MHz (62 a 95 TCH/sector/5 MHz) Transmisión de datos por paquetes “Always On”: • Hasta 2. 0 Mbps pico en el “downlink” (Release 99) • Incrementando a 10 Mbps con HSDPA (Release 5) Promedios de 200 – 250 kbps • En el “downlink”: 200 – 250 kbps • En el “uplink”: 100 – 150 kbps Calidad de Voz calificada como excelente 14 Fuente: UMTS Forum e IMT-2000

WCDMA permite incrementar la capacidad de voz Lo cual permite incrementar los suscriptores y la utilización Minutos de Uso (MOU) y Precios de Voz (US) (MOU) (Voz CPM ¢) Tarifas de Voz por minuto (p) Fuente: Strategy Analytics US Wireless Market Outlook 2004 -2009, Abril 2004; CPM=Cost Per Minute; Shosteck Group, Septiembre 2004; Wall Street Journal “European telecom firms face price war from 3 G cell phones” Agosto 13, 2003 15

Dispositivos WCDMA Anunciados Públicamente 16 Motorola A 835 Motorola E 1000 Samsung SCH-N 330 Fujitsu F 900 i. T LG 8180 Panasonic P 2101 V Nokia 6680 Siemens U 15 Sanyo V 801 SA Sony. Ericsson W 31 S Nokia 6650 LG U 8150 NEC N 900 i Toshiba T 2101 V

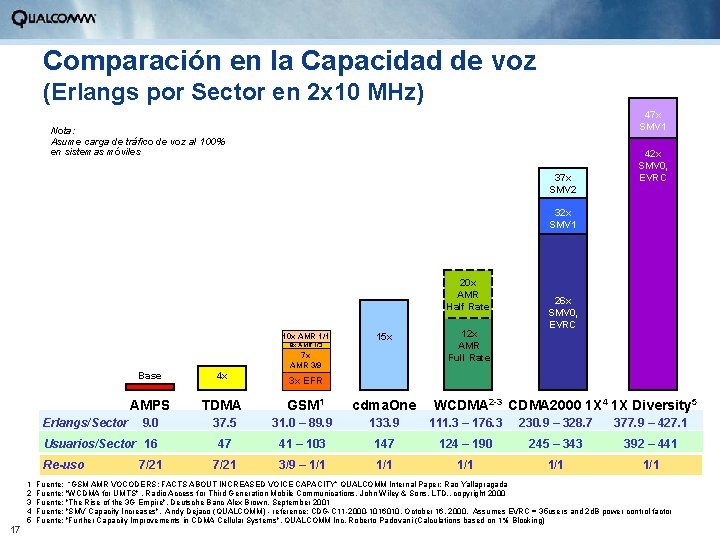

Comparación en la Capacidad de voz (Erlangs por Sector en 2 x 10 MHz) 47 x SMV 1 Nota: Asume carga de tráfico de voz al 100% en sistemas móviles 37 x SMV 2 42 x SMV 0, EVRC 32 x SMV 1 20 x AMR Half Rate 10 x AMR 1/1 15 x 8 x AMR 1/3 7 x AMR 3/9 Erlangs/Sector Base 4 x 3 x EFR AMPS TDMA GSM 1 cdma. One 9. 0 37. 5 31. 0 – 89. 9 133. 9 111. 3 – 176. 3 230. 9 – 328. 7 377. 9 – 427. 1 47 41 – 103 147 124 – 190 245 – 343 392 – 441 7/21 3/9 – 1/1 1/1 1/1 Usuarios/Sector 16 Re-uso 17 1 2 3 4 5 12 x AMR Full Rate 26 x SMV 0, EVRC 7/21 WCDMA 2 -3 CDMA 2000 1 X 4 1 X Diversity 5 Fuente: “GSM AMR VOCODERS: FACTS ABOUT INCREASED VOICE CAPACITY” QUALCOMM Internal Paper: Rao Yallapragada Fuente: "WCDMA for UMTS" , Radio Access for Third Generation Mobile Communications, John Wiley & Sons, LTD. , copyright 2000 Fuente: "The Rise of the 3 G Empire", Deutsche Banc Alex Brown, September 2001 Fuente: "SMV Capacity Increases", Andy Dejaco (QUALCOMM) - reference: CDG-C 11 -2000 -1016010, October 16, 2000. Assumes EVRC = 35 users and 2 d. B power control factor Fuente: "Further Capacity Improvements in CDMA Cellular Systems", QUALCOMM Inc, Roberto Padovani (Calculations based on 1% Blocking)

Comparación en la Velocidad de datos (kbps por Sector en 2 x 10 MHz) Nota: Asume carga de tráfico de datos al 100% a baja movilidad 43 x 10 x Base Velocidad Promedio Reuso 18 1 2 3 4 5 7 x 3 x EFR GPRS 1 EDGE 2 WCDMA 3 CDMA 2000 1 X 4 1 x. EV-DO 5 261 kbps 860 kbps 1, 800 kbps 2, 450 kbps 11, 060 kbps 3/9 1/1 1/1 Asume 2 TS @ 12 kbps por slot, reuso 3/9, maximo esquema de codificacion CS-3 (C/I promedio de 12 d. B) Fuente: "EDGE TECHNOLOGY: AN ASSESSMENT" QUALCOMM Internal Paper: Rao Yallapragada Fuente: "Understanding the Capacity - Coverage Trade-off" Peter Muszynski, Senior Research Manager, Nokia Networks - The GSM World Congress 2000 Fuente: Simulaciones de Qualcomm

Comparación en la Velocidad de datos GPRS 1 X 20 -40 kbps Velocidad Pico (Dispositivos comerciales) Experiencia típica de usuario 60 -90 kbps EDGE 70 -100 kbps WCDMA (Rel 99) 200 -250 kbps EV-DOr 0 300 - 800 kbps EV-DOr. A + Equalizer HSDPA (Rel 5) 360 - 960 kbps 300 - 800 kbps 0 0. 25 0. 75 1. 0 1. 25 1. 75 2. 0 2. 25 2. 75 3. 0 3. 25 3. 5 Velocidad (Mbps) 3 G CDMA ya está estandarizado – las mejoras futuras se están desarrollando Notes: 1. Las velocidades mostradas están basadas en implementaciones comerciales de cada estándar. 2. Las velocidades de 1 X y 1 x. EV-DO se obtienen en 1. 25 MHz, WCDMA y HSDPA (Categoría 12) se alcanzan en 5 MHz. 3. Las velocidades de 1 x. EV-DO (Rev A) o 1 x. EV-DO r. A incluyen la implementación de un “ecualizador” 19

Presencia de CDMA SOBREPASA 256 MILLONES DE SUSCRIPTORES A NIVEL MUNDIAL Europa y Rusia Norte América 97, 300, 000 4, 100, 000 África y Medio Oriente Asia Pacifico 109, 500, 000 Caribe y Latinoamérica 45, 700, 000 Cobertura o pruebas de CDMA Sin presencia de CDMA 20 * Suscriptores al 1 er. trimestre del 2005

Lanzamientos comerciales de 3 G a nivel mundial 5 0 0 2 l e d o s y e a d M e r 6 e 6 7 d 4 n 0 1 e 3 Al abían s 3 G e l h a i. c s r e e s í m a o p c Al 21 de Julio del 2003, habían 55 redes comerciales de 3 G en 29 países Fuente: www. 3 GToday. com 21

Países con servicios 3 G 5 0 0 2 l e d l 8 i r 7 b 1 A e d e s d s e t á 0 n 3 m e l i l n G A c a 3 í e b s d a o i h s c i e v n r o e l l s i o m d n a z i l i ut 22

Crecimiento de Suscriptores por Tecnología en las Americas --Junio/Julio del 2003 (Compuesta)-Fuente: In-Stat MDR Fuente: EMC World Database Fuentes: EMC World Database de Junio del 2003, Suscriptores por Tecnología para U. S. Canadá, Latinoamérica y Brasil Reporte de In Stat MDR titulado Event Horizon: Mobile Subscribers by 2007. 2003 Subscriber Forecast, Julio del 2003 23

Crecimiento de Operadores 3 G CDMA Los operadores han reconocido el potencial de los servicios móviles 3 G Número Acumulativo de Redes Comerciales 3 G CDMA Fuente: www. 3 GToday. com, a Enero del 2005 24

Demanda Global – 2, 100 millones de suscriptores móviles antes del 2008* Actualmente, el 15% de los suscriptores inalámbricos a nivel mundial utilizan CDMA En el 2003, mas del 25% de todos los envíos de teléfonos en el mundo fueron CDMA (Millones) Envíos globales de teléfonos inalámbricos 2 G/2. 5 G vs. 3 G Envíos en el 2003: ~327 M teléfonos GSM y 109 M teléfonos CDMA Fuente: Promedios de pronósticos de In-Stat/MDR y Signals Reseach Group. Agosto del 2004 25

Las aplicaciones son la clave del éxito • Asistencia en la Navegación • Mensajes instantáneos • Correo electrónico avanzado • Agenda electrónica • Localización de personas • Juegos • Difusión interactiva virtual de noticias • Radio Internet • Música • Videos musicales • Administrador personal de información • Juegos en línea con varias personas Y muchas mas… 26

Voz fue la primera aplicación clave Las aplicaciones que no son de voz van a dictar el crecimiento de los sistemas inalámbricos Noticias Localización de posición Push to Talk Música Compartir fotografías Entretenimiento Deportes 27 Juegos con múltiples participantes Monitoreo mediante video Email

Ejemplo Tiempo requerido para descargar una canción de 3 minutos en formato MP 3 Interfase de Aire Velocidad Tiempo requerido GSM IS-95 A CDMA 9. 6 kbps 14. 4 kbps 41 minutos 28 minutos GPRS IS-95 B CDMA 45. 0 kbps 64. 0 kbps 9 minutos 6 minutos CDMA 2000 1 X WCDMA 2000 1 x. EV 307. 0 kbps* 2. 0 Mbps 2. 4 Mbps 78 segundos – 1. 25 MHz 12 segundos – 5 MHz 10 segundos – 1. 25 MHz Nota: El tamaño es de aproximadamente 3 Mbytes 28 * Las velocidades pico para la primera versión comercial de terminales 1 X es de 153. 8 kbps

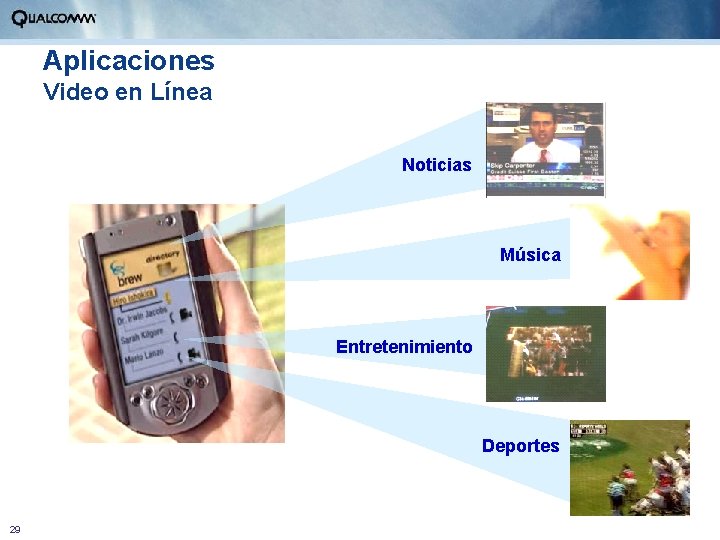

Aplicaciones Video en Línea Noticias Música Entretenimiento Deportes 29

Aplicaciones: Requerimientos de la FCC para las terminales Precisión de 150 m– 95% del tiempo Dupont Circle 30 Precisión de 50 m– 67% del tiempo Dupont Circle

gps. One excede los requerimientos de precisión FCC E 9 -1 -1 10 m! Dupont Circle 31

Dispositivos 3 G • Actualmente hay 57 proveedores de terminales que han introducido 679 dispositivos 3 G – 514 dispositivos CDMA 2000 1 X – 86 dispositivos CDMA 2000 1 x. EV-DO – 79 dispositivos WCDMA 32

Gracias Héctor Marín Qualcomm International Director, Desarrollo de Negocios hmarin@qualcomm. com 33
