CÓDIGO TÉCNICO DE LA EDIFICACIÓN Seguridad Estructural José L. de Miguel 8 de marzo del 2 oo 6

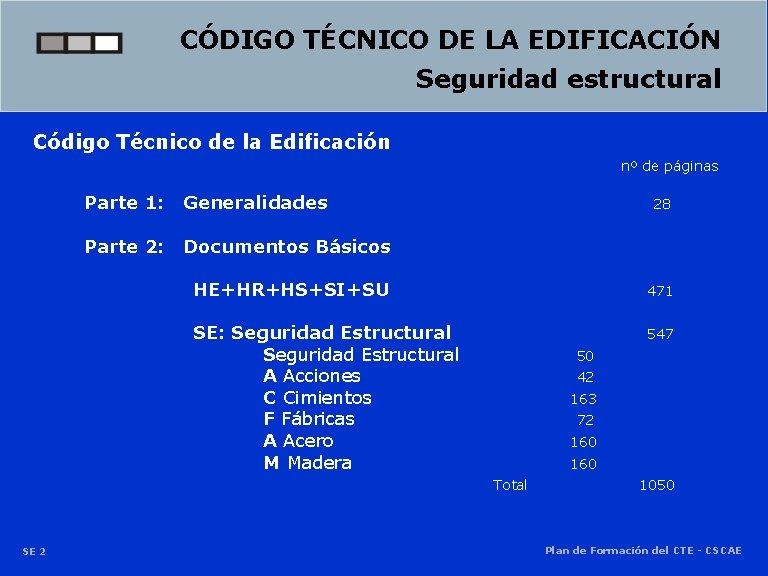

CÓDIGO TÉCNICO DE LA EDIFICACIÓN Seguridad estructural Código Técnico de la Edificación nº de páginas Parte 1: Generalidades Parte 2: Documentos Básicos 28 HE+HR+HS+SI+SU 471 SE: Seguridad Estructural A Acciones C Cimientos F Fábricas A Acero M Madera 547 50 42 163 72 160 Total SE 2 1050 Plan de Formación del CTE - CSCAE

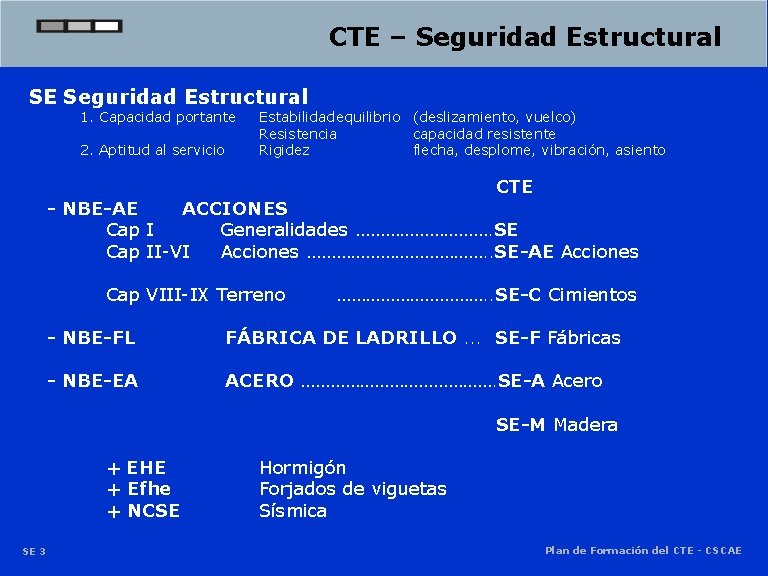

CTE – Seguridad Estructural SE Seguridad Estructural 1. Capacidad portante 2. Aptitud al servicio Estabilidadequilibrio (deslizamiento, vuelco) Resistencia capacidad resistente Rigidez flecha, desplome, vibración, asiento CTE - NBE-AE ACCIONES Cap I Generalidades ……………. SE Cap II-VI Acciones ………………. . SE-AE Acciones Cap VIII-IX Terreno ……………. . SE-C Cimientos - NBE-FL FÁBRICA DE LADRILLO. . . SE-F Fábricas - NBE-EA ACERO …………………. SE-A Acero SE-M Madera + EHE + Efhe + NCSE SE 3 Hormigón Forjados de viguetas Sísmica Plan de Formación del CTE - CSCAE

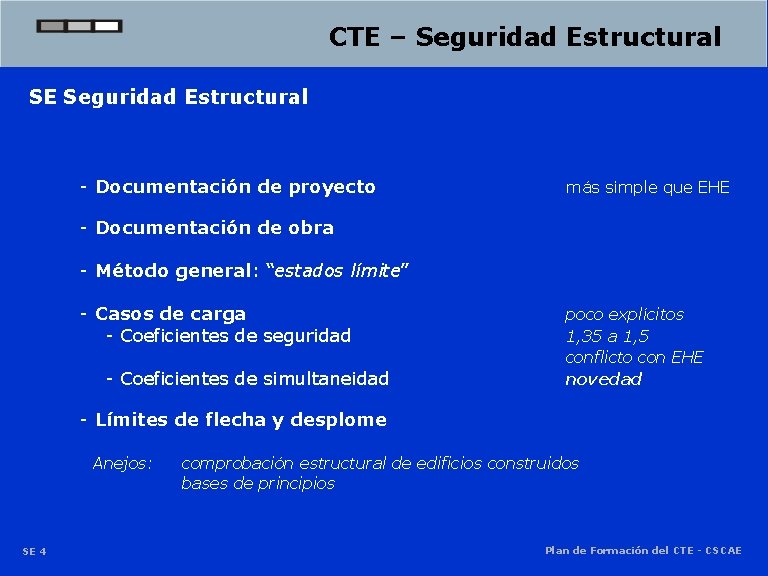

CTE – Seguridad Estructural SE Seguridad Estructural - Documentación de proyecto más simple que EHE - Documentación de obra - Método general: “estados límite” - Casos de carga - Coeficientes de seguridad - Coeficientes de simultaneidad poco explícitos 1, 35 a 1, 5 conflicto con EHE novedad - Límites de flecha y desplome Anejos: SE 4 comprobación estructural de edificios construidos bases de principios Plan de Formación del CTE - CSCAE

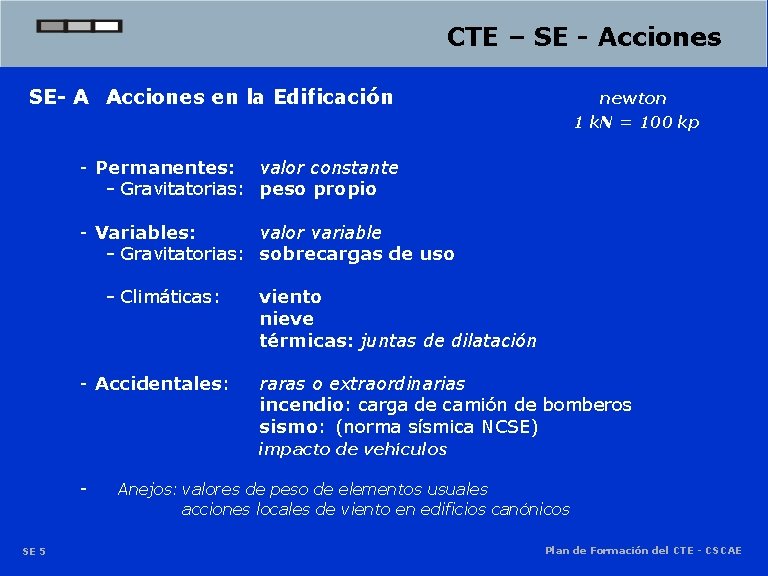

CTE – SE - Acciones SE- A Acciones en la Edificación newton 1 k. N = 100 kp - Permanentes: valor constante - Gravitatorias: peso propio - Variables: valor variable - Gravitatorias: sobrecargas de uso - Climáticas: - Accidentales: viento nieve térmicas: juntas de dilatación raras o extraordinarias incendio: carga de camión de bomberos sismo: (norma sísmica NCSE) impacto de vehículos - SE 5 Anejos: valores de peso de elementos usuales acciones locales de viento en edificios canónicos Plan de Formación del CTE - CSCAE

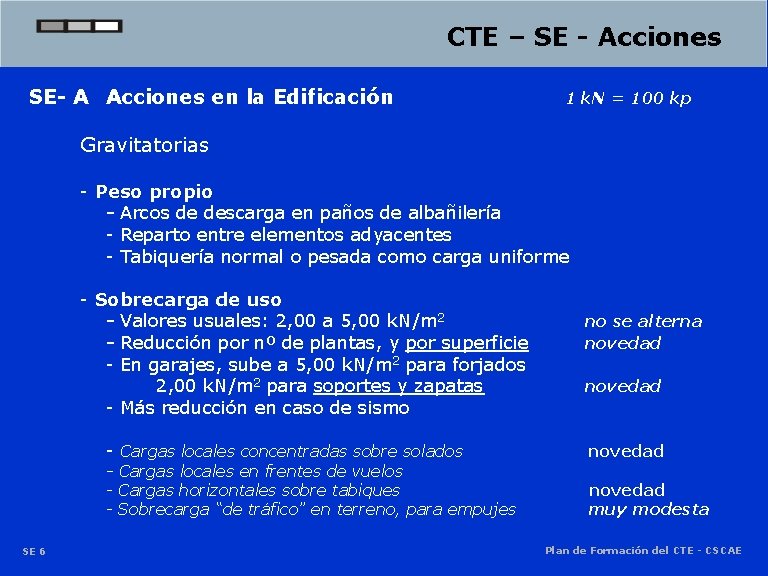

CTE – SE - Acciones SE- A Acciones en la Edificación 1 k. N = 100 kp Gravitatorias - Peso propio - Arcos de descarga en paños de albañilería - Reparto entre elementos adyacentes - Tabiquería normal o pesada como carga uniforme - Sobrecarga de uso - Valores usuales: 2, 00 a 5, 00 k. N/m 2 - Reducción por nº de plantas, y por superficie - En garajes, sube a 5, 00 k. N/m 2 para forjados 2, 00 k. N/m 2 para soportes y zapatas - Más reducción en caso de sismo - Cargas locales concentradas sobre solados - Cargas locales en frentes de vuelos - Cargas horizontales sobre tabiques - Sobrecarga “de tráfico” en terreno, para empujes SE 6 no se alterna novedad muy modesta Plan de Formación del CTE - CSCAE

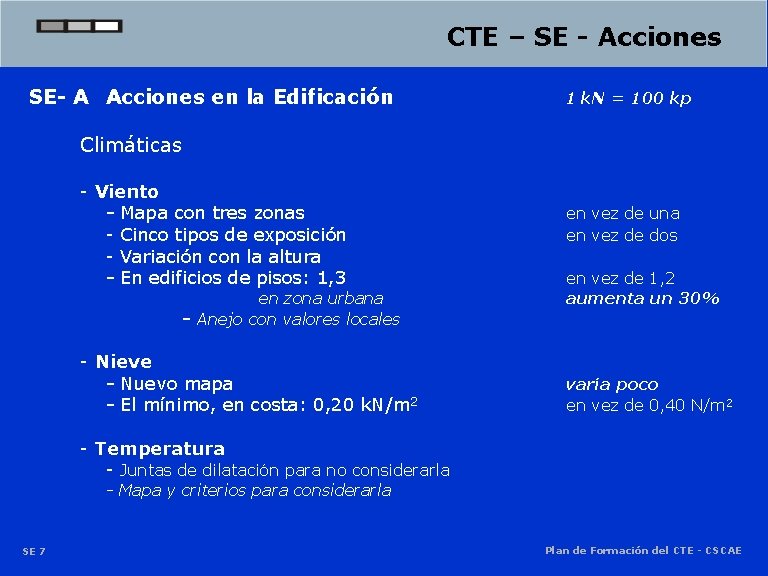

CTE – SE - Acciones SE- A Acciones en la Edificación 1 k. N = 100 kp Climáticas - Viento - Mapa con tres zonas - Cinco tipos de exposición - Variación con la altura - En edificios de pisos: 1, 3 en zona urbana - Anejo con valores locales - Nieve - Nuevo mapa - El mínimo, en costa: 0, 20 k. N/m 2 en vez de una en vez de dos en vez de 1, 2 aumenta un 30% varía poco en vez de 0, 40 N/m 2 - Temperatura - Juntas de dilatación para no considerarla - Mapa y criterios para considerarla SE 7 Plan de Formación del CTE - CSCAE

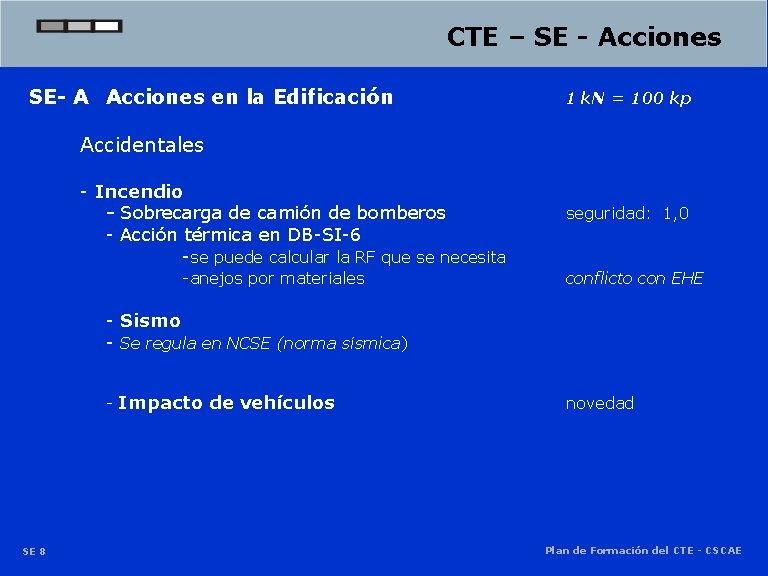

CTE – SE - Acciones SE- A Acciones en la Edificación 1 k. N = 100 kp Accidentales - Incendio - Sobrecarga de camión de bomberos - Acción térmica en DB-SI-6 -se puede calcular la RF que se necesita -anejos por materiales seguridad: 1, 0 conflicto con EHE - Sismo - Se regula en NCSE (norma sísmica) - Impacto de vehículos SE 8 novedad Plan de Formación del CTE - CSCAE

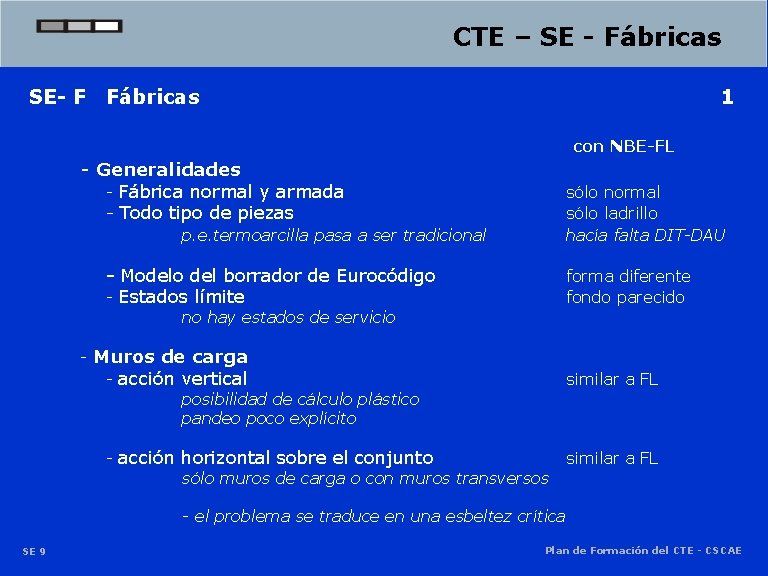

CTE – SE - Fábricas SE- F Fábricas 1 con NBE-FL - Generalidades - Fábrica normal y armada - Todo tipo de piezas p. e. termoarcilla pasa a ser tradicional sólo normal sólo ladrillo hacía falta DIT-DAU - Modelo del borrador de Eurocódigo - Estados límite forma diferente fondo parecido no hay estados de servicio - Muros de carga - acción vertical posibilidad de cálculo plástico pandeo poco explícito similar a FL - acción horizontal sobre el conjunto sólo muros de carga o con muros transversos similar a FL - el problema se traduce en una esbeltez crítica SE 9 Plan de Formación del CTE - CSCAE

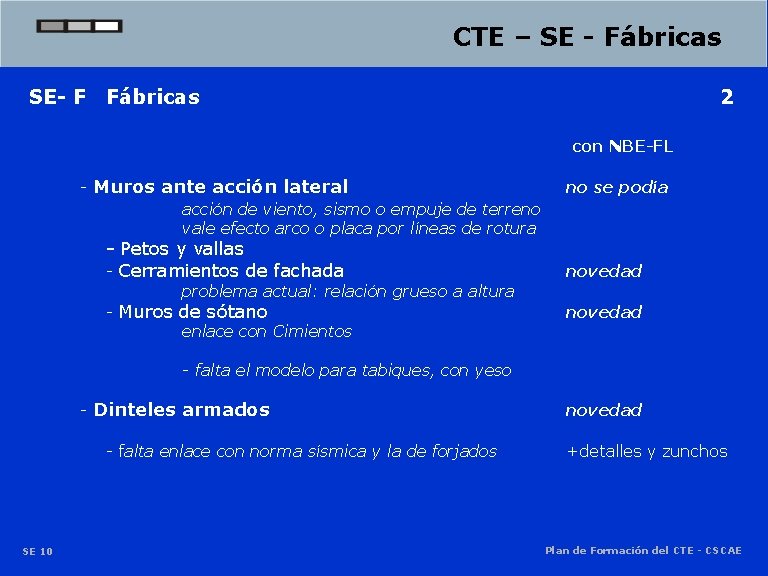

CTE – SE - Fábricas SE- F Fábricas 2 con NBE-FL - Muros ante acción lateral acción de viento, sismo o empuje de terreno vale efecto arco o placa por líneas de rotura - Petos y vallas - Cerramientos de fachada no se podía novedad problema actual: relación grueso a altura - Muros de sótano enlace con Cimientos novedad - falta el modelo para tabiques, con yeso - Dinteles armados - falta enlace con norma sísmica y la de forjados SE 10 novedad +detalles y zunchos Plan de Formación del CTE - CSCAE

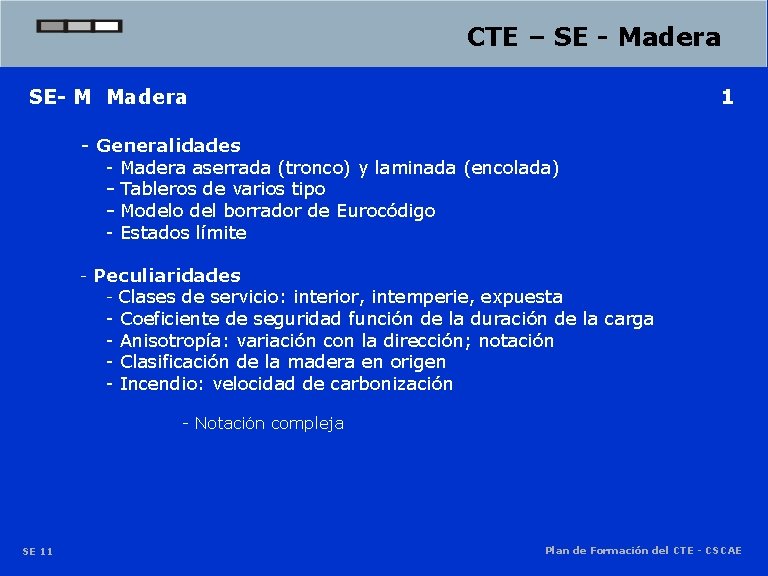

CTE – SE - Madera SE- M Madera 1 - Generalidades - Madera aserrada (tronco) y laminada (encolada) Tableros de varios tipo Modelo del borrador de Eurocódigo Estados límite - Peculiaridades - Clases de servicio: interior, intemperie, expuesta - Coeficiente de seguridad función de la duración de la carga Anisotropía: variación con la dirección; notación Clasificación de la madera en origen Incendio: velocidad de carbonización - Notación compleja SE 11 Plan de Formación del CTE - CSCAE

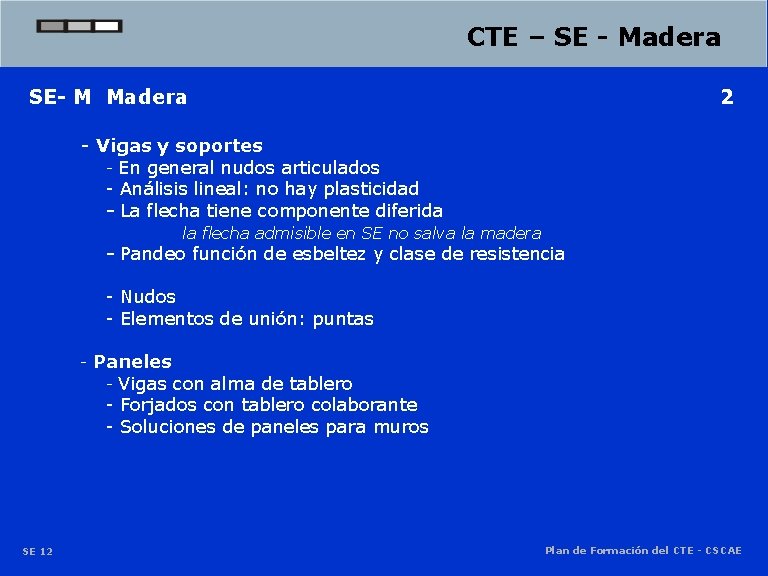

CTE – SE - Madera SE- M Madera 2 - Vigas y soportes - En general nudos articulados - Análisis lineal: no hay plasticidad - La flecha tiene componente diferida la flecha admisible en SE no salva la madera - Pandeo función de esbeltez y clase de resistencia - Nudos - Elementos de unión: puntas - Paneles - Vigas con alma de tablero - Forjados con tablero colaborante - Soluciones de paneles para muros SE 12 Plan de Formación del CTE - CSCAE

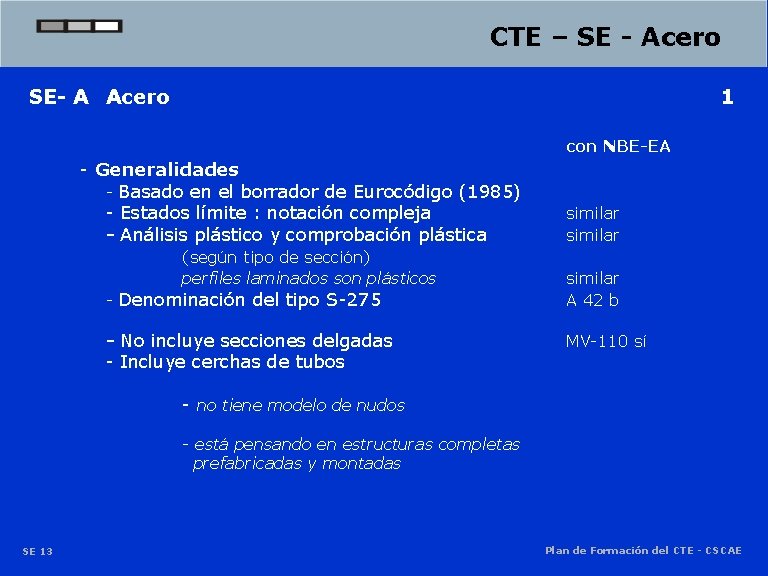

CTE – SE - Acero SE- A Acero 1 con NBE-EA - Generalidades - Basado en el borrador de Eurocódigo (1985) - Estados límite : notación compleja - Análisis plástico y comprobación plástica (según tipo de sección) perfiles laminados son plásticos - Denominación del tipo S-275 - No incluye secciones delgadas - Incluye cerchas de tubos similar A 42 b MV-110 sí - no tiene modelo de nudos - está pensando en estructuras completas prefabricadas y montadas SE 13 Plan de Formación del CTE - CSCAE

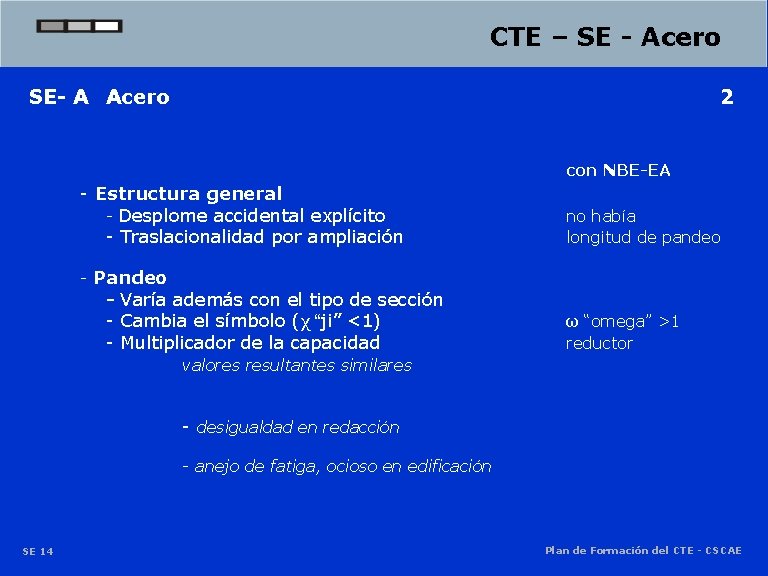

CTE – SE - Acero SE- A Acero 2 con NBE-EA - Estructura general - Desplome accidental explícito - Traslacionalidad por ampliación no había longitud de pandeo - Pandeo - Varía además con el tipo de sección - Cambia el símbolo (χ “ji” <1) - Multiplicador de la capacidad ω “omega” >1 reductor valores resultantes similares - desigualdad en redacción - anejo de fatiga, ocioso en edificación SE 14 Plan de Formación del CTE - CSCAE

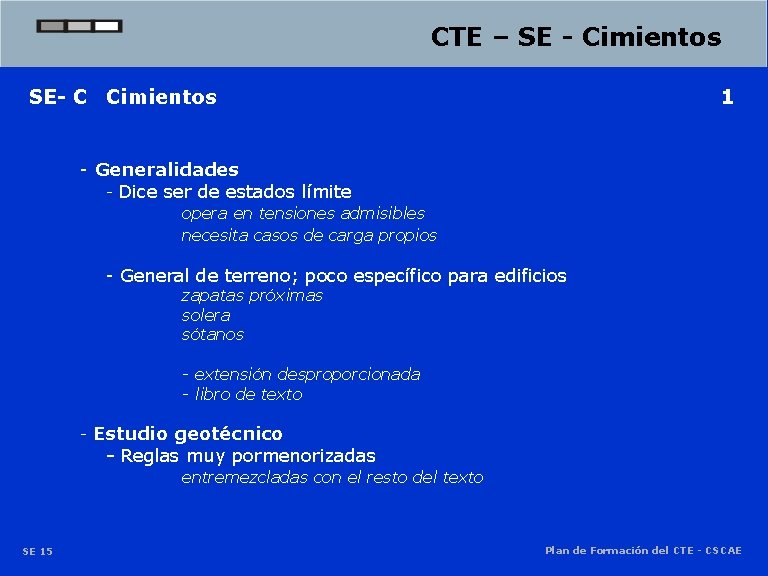

CTE – SE - Cimientos SE- C Cimientos 1 - Generalidades - Dice ser de estados límite opera en tensiones admisibles necesita casos de carga propios - General de terreno; poco específico para edificios zapatas próximas solera sótanos - extensión desproporcionada - libro de texto - Estudio geotécnico - Reglas muy pormenorizadas entremezcladas con el resto del texto SE 15 Plan de Formación del CTE - CSCAE

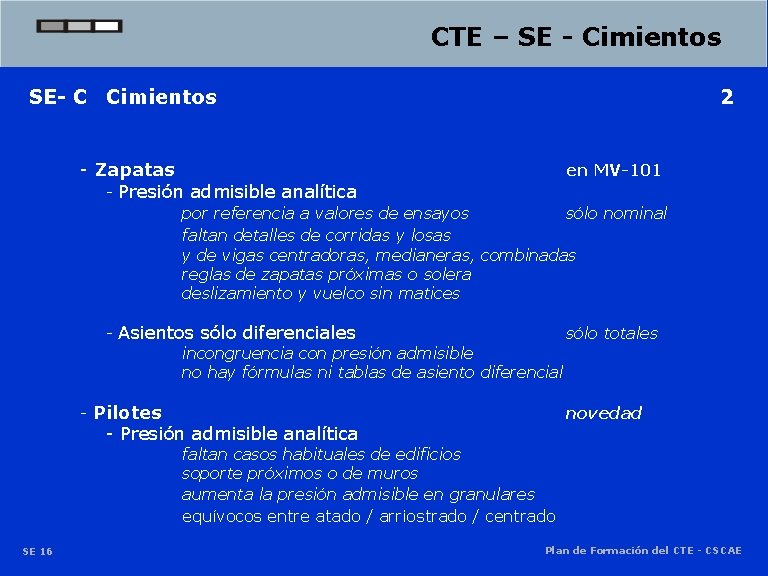

CTE – SE - Cimientos SE- C Cimientos 2 - Zapatas - Presión admisible analítica en MV-101 por referencia a valores de ensayos sólo nominal faltan detalles de corridas y losas y de vigas centradoras, medianeras, combinadas reglas de zapatas próximas o solera deslizamiento y vuelco sin matices - Asientos sólo diferenciales sólo totales incongruencia con presión admisible no hay fórmulas ni tablas de asiento diferencial - Pilotes novedad - Presión admisible analítica faltan casos habituales de edificios soporte próximos o de muros aumenta la presión admisible en granulares equívocos entre atado / arriostrado / centrado SE 16 Plan de Formación del CTE - CSCAE

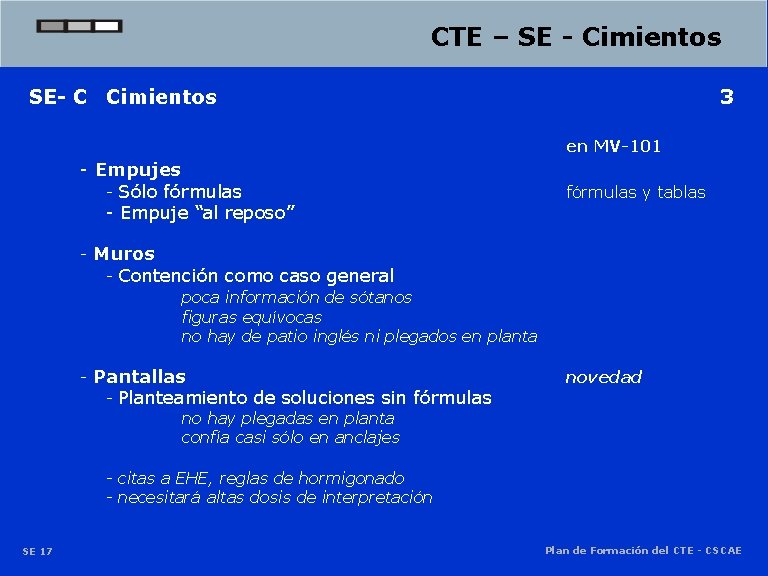

CTE – SE - Cimientos SE- C Cimientos 3 en MV-101 - Empujes - Sólo fórmulas - Empuje “al reposo” fórmulas y tablas - Muros - Contención como caso general poca información de sótanos figuras equívocas no hay de patio inglés ni plegados en planta - Pantallas - Planteamiento de soluciones sin fórmulas no hay plegadas en planta confía casi sólo en anclajes novedad - citas a EHE, reglas de hormigonado - necesitará altas dosis de interpretación SE 17 Plan de Formación del CTE - CSCAE

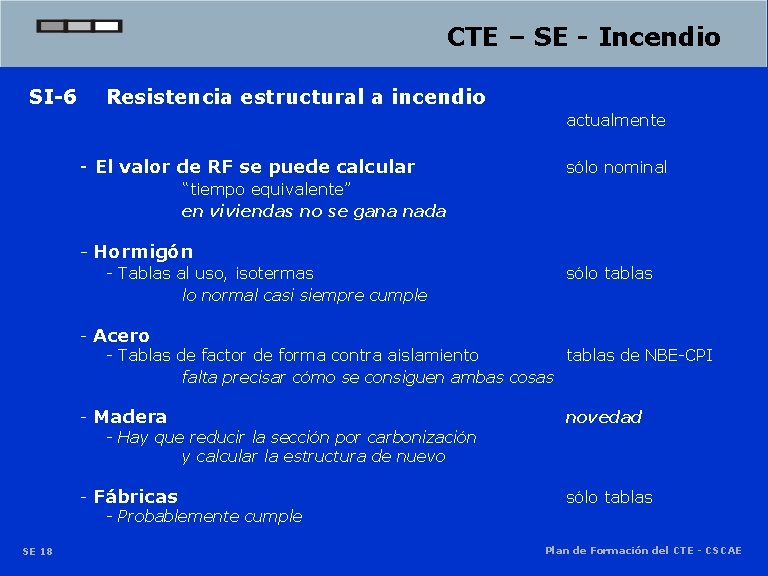

CTE – SE - Incendio SI-6 Resistencia estructural a incendio actualmente - El valor de RF se puede calcular sólo nominal “tiempo equivalente” en viviendas no se gana nada - Hormigón - Tablas al uso, isotermas lo normal casi siempre cumple sólo tablas - Acero - Tablas de factor de forma contra aislamiento tablas de NBE-CPI falta precisar cómo se consiguen ambas cosas SE 18 - Madera - Hay que reducir la sección por carbonización y calcular la estructura de nuevo novedad - Fábricas - Probablemente cumple sólo tablas Plan de Formación del CTE - CSCAE

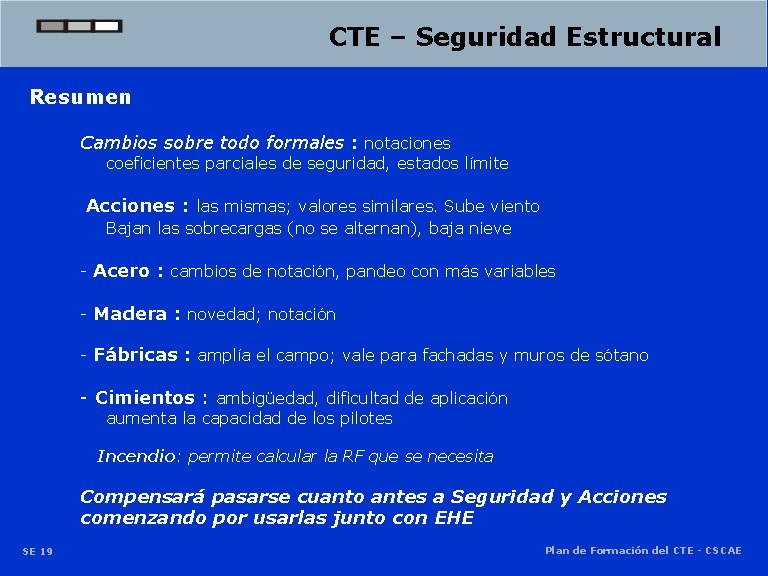

CTE – Seguridad Estructural Resumen Cambios sobre todo formales : notaciones coeficientes parciales de seguridad, estados límite Acciones : las mismas; valores similares. Sube viento Bajan las sobrecargas (no se alternan), baja nieve - Acero : cambios de notación, pandeo con más variables - Madera : novedad; notación - Fábricas : amplía el campo; vale para fachadas y muros de sótano - Cimientos : ambigüedad, dificultad de aplicación aumenta la capacidad de los pilotes Incendio: permite calcular la RF que se necesita Compensará pasarse cuanto antes a Seguridad y Acciones comenzando por usarlas junto con EHE SE 19 Plan de Formación del CTE - CSCAE

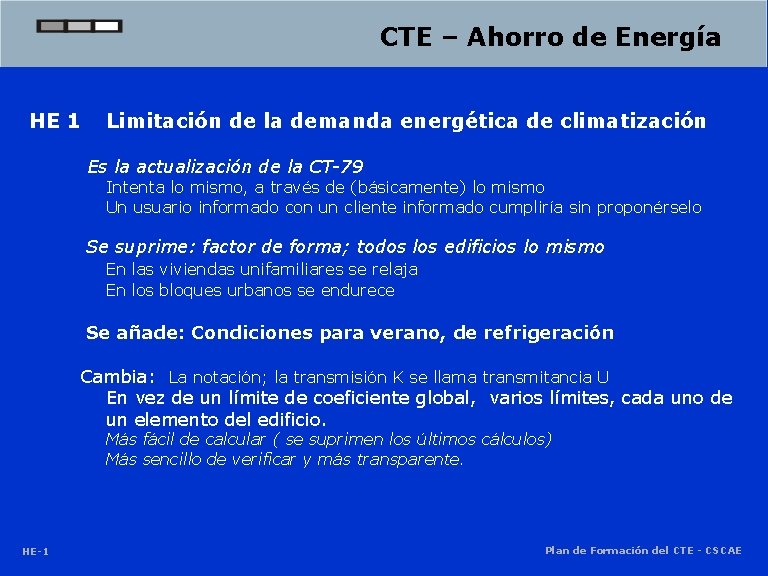

CTE – Ahorro de Energía HE 1 Limitación de la demanda energética de climatización Es la actualización de la CT-79 Intenta lo mismo, a través de (básicamente) lo mismo Un usuario informado con un cliente informado cumpliría sin proponérselo Se suprime: factor de forma; todos los edificios lo mismo En las viviendas unifamiliares se relaja En los bloques urbanos se endurece Se añade: Condiciones para verano, de refrigeración Cambia: La notación; la transmisión K se llama transmitancia U En vez de un límite de coeficiente global, varios límites, cada uno de un elemento del edificio. Más fácil de calcular ( se suprimen los últimos cálculos) Más sencillo de verificar y más transparente. HE-1 Plan de Formación del CTE - CSCAE

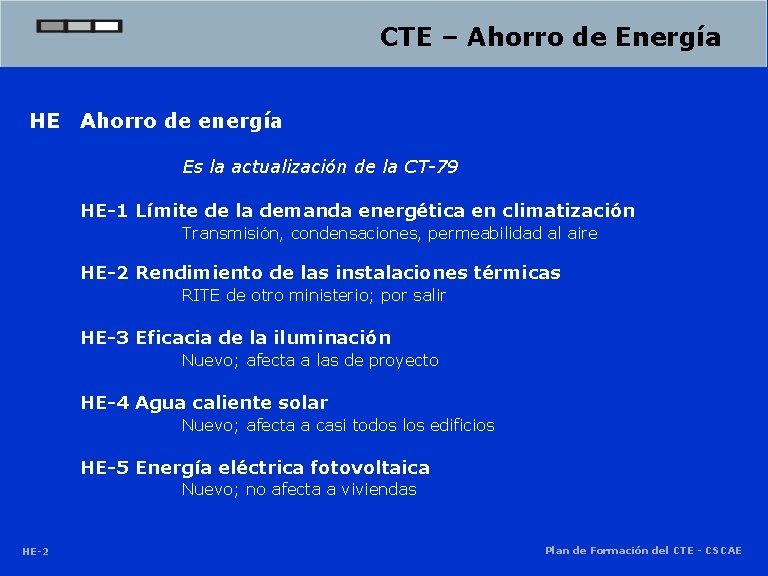

CTE – Ahorro de Energía HE Ahorro de energía Es la actualización de la CT-79 HE-1 Límite de la demanda energética en climatización Transmisión, condensaciones, permeabilidad al aire HE-2 Rendimiento de las instalaciones térmicas RITE de otro ministerio; por salir HE-3 Eficacia de la iluminación Nuevo; afecta a las de proyecto HE-4 Agua caliente solar Nuevo; afecta a casi todos los edificios HE-5 Energía eléctrica fotovoltaica Nuevo; no afecta a viviendas HE-2 Plan de Formación del CTE - CSCAE

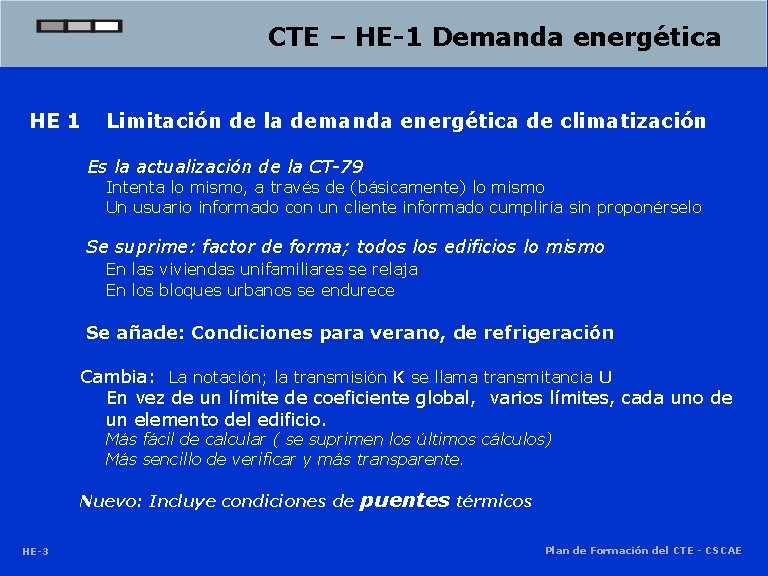

CTE – HE-1 Demanda energética HE 1 Limitación de la demanda energética de climatización Es la actualización de la CT-79 Intenta lo mismo, a través de (básicamente) lo mismo Un usuario informado con un cliente informado cumpliría sin proponérselo Se suprime: factor de forma; todos los edificios lo mismo En las viviendas unifamiliares se relaja En los bloques urbanos se endurece Se añade: Condiciones para verano, de refrigeración Cambia: La notación; la transmisión K se llama transmitancia U En vez de un límite de coeficiente global, varios límites, cada uno de un elemento del edificio. Más fácil de calcular ( se suprimen los últimos cálculos) Más sencillo de verificar y más transparente. Nuevo: Incluye condiciones de HE-3 puentes térmicos Plan de Formación del CTE - CSCAE

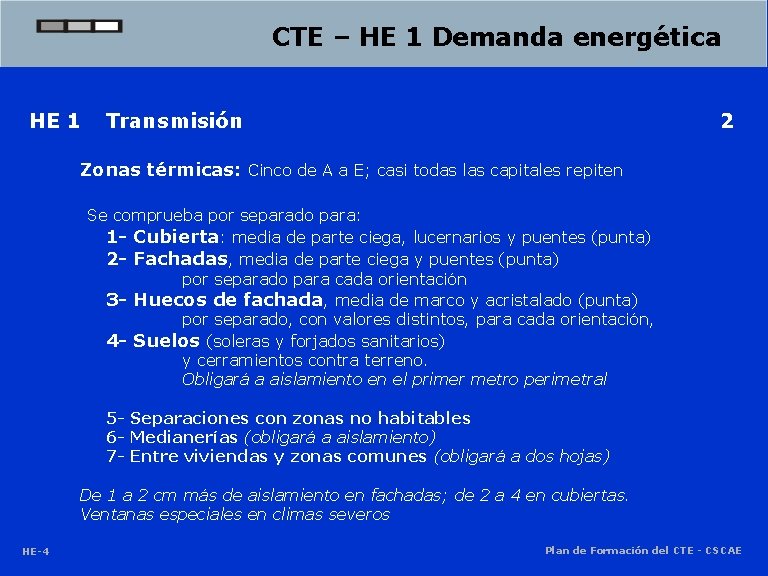

CTE – HE 1 Demanda energética HE 1 Transmisión 2 Zonas térmicas: Cinco de A a E; casi todas las capitales repiten Se comprueba por separado para: 1 - Cubierta: media de parte ciega, lucernarios y puentes (punta) 2 - Fachadas, media de parte ciega y puentes (punta) por separado para cada orientación 3 - Huecos de fachada, media de marco y acristalado (punta) por separado, con valores distintos, para cada orientación, 4 - Suelos (soleras y forjados sanitarios) y cerramientos contra terreno. Obligará a aislamiento en el primer metro perimetral 5 - Separaciones con zonas no habitables 6 - Medianerías (obligará a aislamiento) 7 - Entre viviendas y zonas comunes (obligará a dos hojas) De 1 a 2 cm más de aislamiento en fachadas; de 2 a 4 en cubiertas. Ventanas especiales en climas severos HE-4 Plan de Formación del CTE - CSCAE

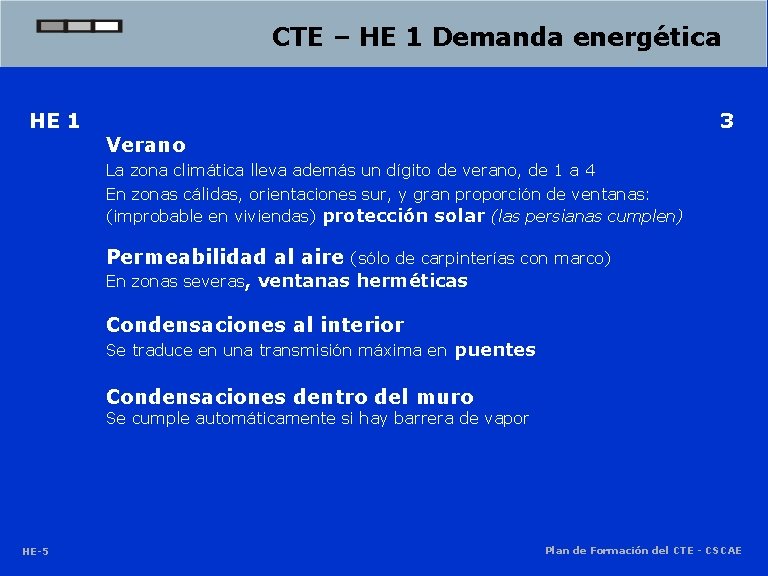

CTE – HE 1 Demanda energética HE 1 3 Verano La zona climática lleva además un dígito de verano, de 1 a 4 En zonas cálidas, orientaciones sur, y gran proporción de ventanas: (improbable en viviendas) protección solar (las persianas cumplen) Permeabilidad al aire (sólo de carpinterías con marco) En zonas severas, ventanas herméticas Condensaciones al interior Se traduce en una transmisión máxima en puentes Condensaciones dentro del muro Se cumple automáticamente si hay barrera de vapor HE-5 Plan de Formación del CTE - CSCAE

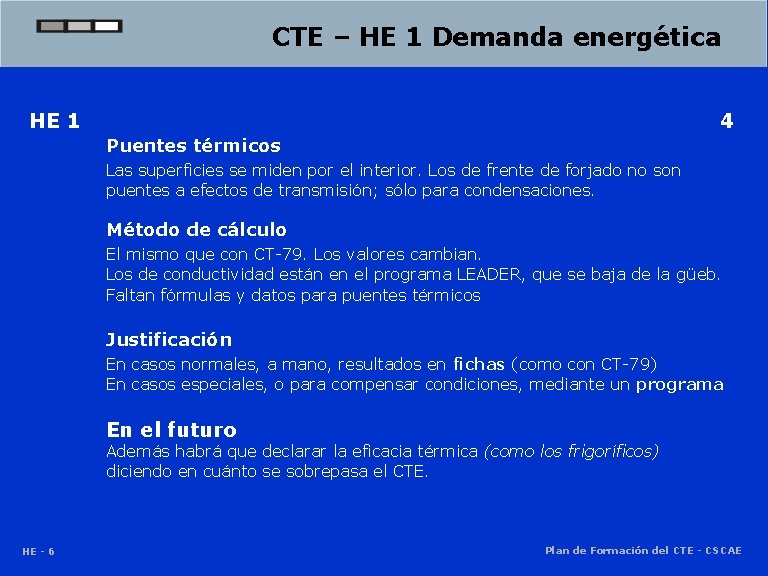

CTE – HE 1 Demanda energética HE 1 4 Puentes térmicos Las superficies se miden por el interior. Los de frente de forjado no son puentes a efectos de transmisión; sólo para condensaciones. Método de cálculo El mismo que con CT-79. Los valores cambian. Los de conductividad están en el programa LEADER, que se baja de la güeb. Faltan fórmulas y datos para puentes térmicos Justificación En casos normales, a mano, resultados en fichas (como con CT-79) En casos especiales, o para compensar condiciones, mediante un programa En el futuro Además habrá que declarar la eficacia térmica (como los frigoríficos) diciendo en cuánto se sobrepasa el CTE. HE - 6 Plan de Formación del CTE - CSCAE

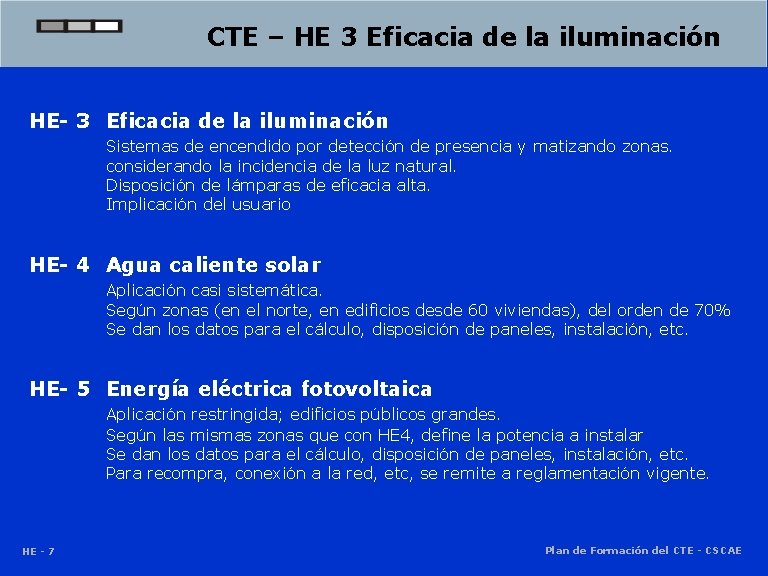

CTE – HE 3 Eficacia de la iluminación HE- 3 Eficacia de la iluminación Sistemas de encendido por detección de presencia y matizando zonas. considerando la incidencia de la luz natural. Disposición de lámparas de eficacia alta. Implicación del usuario HE- 4 Agua caliente solar Aplicación casi sistemática. Según zonas (en el norte, en edificios desde 60 viviendas), del orden de 70% Se dan los datos para el cálculo, disposición de paneles, instalación, etc. HE- 5 Energía eléctrica fotovoltaica Aplicación restringida; edificios públicos grandes. Según las mismas zonas que con HE 4, define la potencia a instalar Se dan los datos para el cálculo, disposición de paneles, instalación, etc. Para recompra, conexión a la red, etc, se remite a reglamentación vigente. HE - 7 Plan de Formación del CTE - CSCAE
