CÓDIGO DE RESISTENCIAS La primera banda se reconoce porque es la más cercana al borde del cuerpo de la resistencia, mientras que la cuarta banda (la tolerancia) está más separada respecto a las otras tres.
Ejemplo 1 Aquí tenemos esta resistencia con los siguientes colores: Primera Banda: Azul = Número 6 Segunda Banda: Rojo = Número 2 Tercera Banda: Naranja = Ceros: 000 Cuarta Banda: Dorado = Tolerancia = 5% Anotamos: R = 62, 000 Ohm + ó - 5% Según la Notación científica 000 = K R = 62 K Ohm y el 5% de 62, 000 es 3, 100, por lo tanto: La Resistencia que podremos medir estará entre los siguientes valores: 58, 900 Ohm y 65, 100 Ohm Total: R = 62 K más o menos 3, 100 Ohm

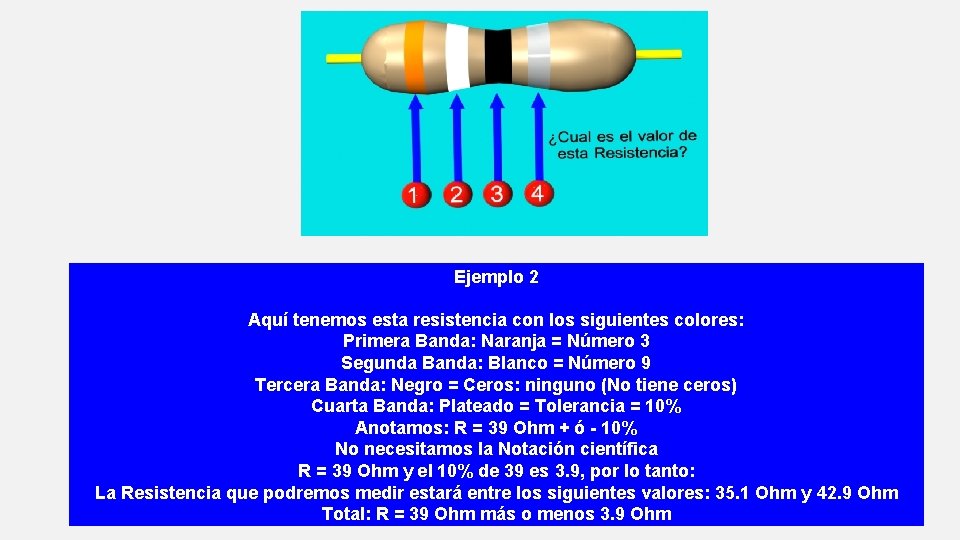

Ejemplo 2 Aquí tenemos esta resistencia con los siguientes colores: Primera Banda: Naranja = Número 3 Segunda Banda: Blanco = Número 9 Tercera Banda: Negro = Ceros: ninguno (No tiene ceros) Cuarta Banda: Plateado = Tolerancia = 10% Anotamos: R = 39 Ohm + ó - 10% No necesitamos la Notación científica R = 39 Ohm y el 10% de 39 es 3. 9, por lo tanto: La Resistencia que podremos medir estará entre los siguientes valores: 35. 1 Ohm y 42. 9 Ohm Total: R = 39 Ohm más o menos 3. 9 Ohm
Ejemplo 3 Aquí tenemos esta resistencia con los siguientes colores: Primera Banda: Violeta = Número 7 Segunda Banda: Amarillo = Número 4 Tercera Banda: Azul = Ceros: 000000 Cuarta Banda: Sin Color = Tolerancia = 20% Anotamos: R = 74, 000 Ohm + ó - 10% Según la Notación científica: 000000 = M R = 74 M Ohm y el 20% de 74, 000 es 14, 800, 000, por lo tanto: La Resistencia que podremos medir estará entre los siguientes valores: 59, 200, 000 Ohm y 88, 800, 000 Ohm Total: R = 74 M Ohm más o menos 14, 800, 000 Ohm
