CDDI (Copper Distributed Data Interface)

• Teknologi CDDI, yang menerpakan teknologi FDDI pada kabel tembaga. • Implementasi TP-PMD (Twisted-Pair Physical Medium Dependent) menggunakan kabel STP dan UTP-5 Alat yang mendukung implementasi TP-PMD: Micro Linear dan Pulse Engineering (Am 79865 PDT dan Am 79866 A PDR ).

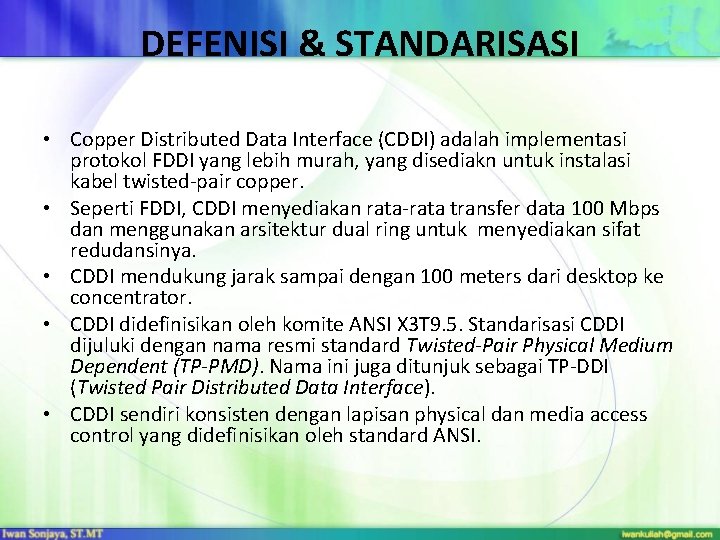

DEFENISI & STANDARISASI • Copper Distributed Data Interface (CDDI) adalah implementasi protokol FDDI yang lebih murah, yang disediakn untuk instalasi kabel twisted-pair copper. • Seperti FDDI, CDDI menyediakan rata-rata transfer data 100 Mbps dan menggunakan arsitektur dual ring untuk menyediakan sifat redudansinya. • CDDI mendukung jarak sampai dengan 100 meters dari desktop ke concentrator. • CDDI didefinisikan oleh komite ANSI X 3 T 9. 5. Standarisasi CDDI dijuluki dengan nama resmi standard Twisted-Pair Physical Medium Dependent (TP-PMD). Nama ini juga ditunjuk sebagai TP-DDI (Twisted Pair Distributed Data Interface). • CDDI sendiri konsisten dengan lapisan physical dan media access control yang didefinisikan oleh standard ANSI.

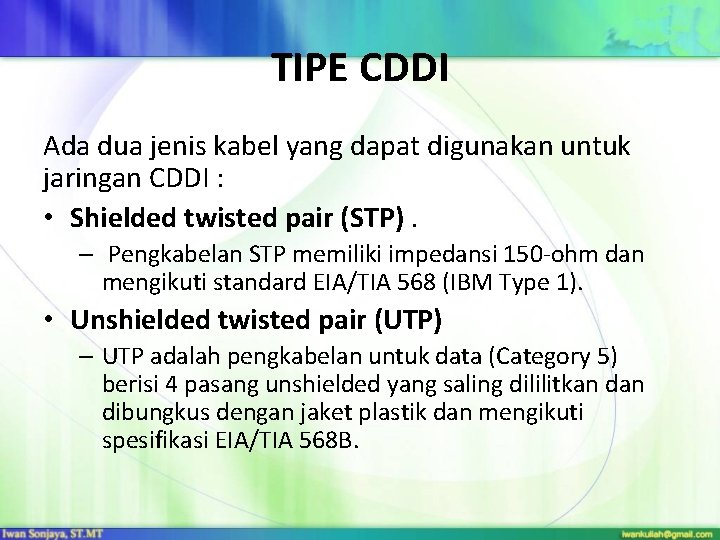

TIPE CDDI Ada dua jenis kabel yang dapat digunakan untuk jaringan CDDI : • Shielded twisted pair (STP). – Pengkabelan STP memiliki impedansi 150 -ohm dan mengikuti standard EIA/TIA 568 (IBM Type 1). • Unshielded twisted pair (UTP) – UTP adalah pengkabelan untuk data (Category 5) berisi 4 pasang unshielded yang saling dililitkan dibungkus dengan jaket plastik dan mengikuti spesifikasi EIA/TIA 568 B.

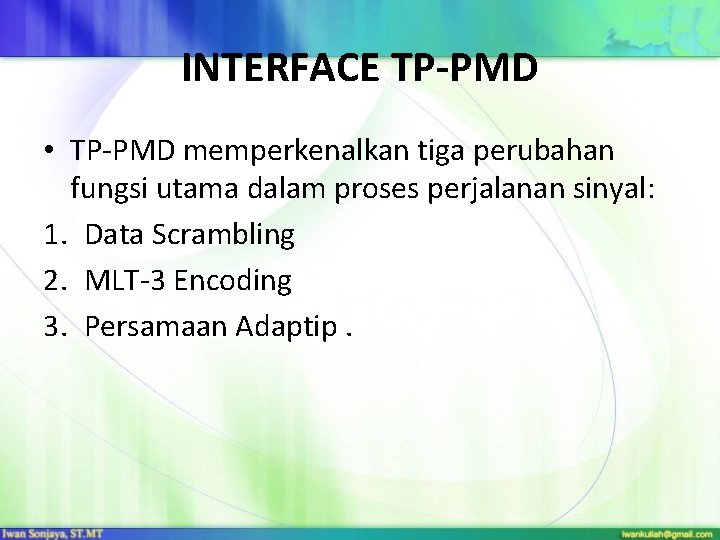

INTERFACE TP-PMD • TP-PMD memperkenalkan tiga perubahan fungsi utama dalam proses perjalanan sinyal: 1. Data Scrambling 2. MLT-3 Encoding 3. Persamaan Adaptip.

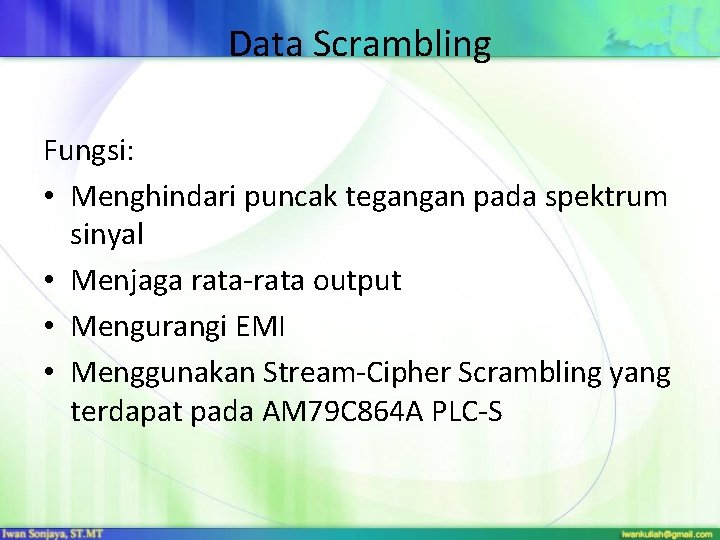

Data Scrambling Fungsi: • Menghindari puncak tegangan pada spektrum sinyal • Menjaga rata-rata output • Mengurangi EMI • Menggunakan Stream-Cipher Scrambling yang terdapat pada AM 79 C 864 A PLC-S

MLT-3 Encoding • Merupakan perluasan dari NRZI • Keistimewaan : - memiliki 3 level tegangan - transisi selalu berada pada level teganagn yang berdekatan • Perubahan NRZI ke MLT-3 membutuhkan spectral energi dibawah 30 MHz dan dapat mengurangi spectral energi antara 40 MHz sampai 70 MHz.

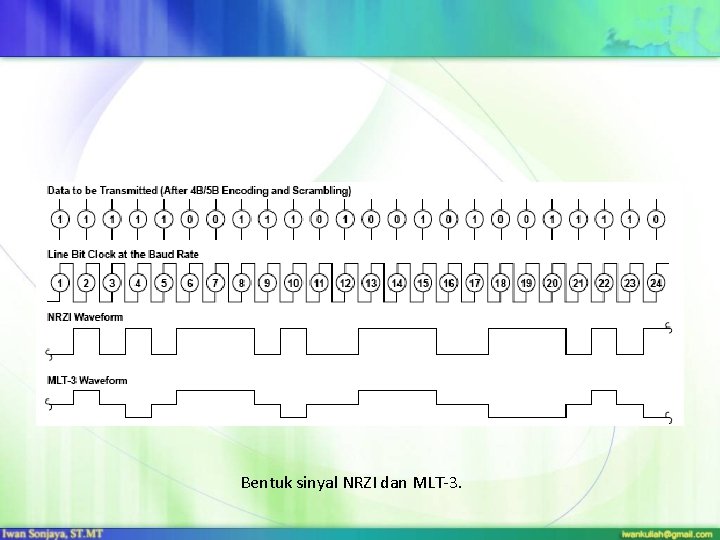

Bentuk sinyal NRZI dan MLT-3.

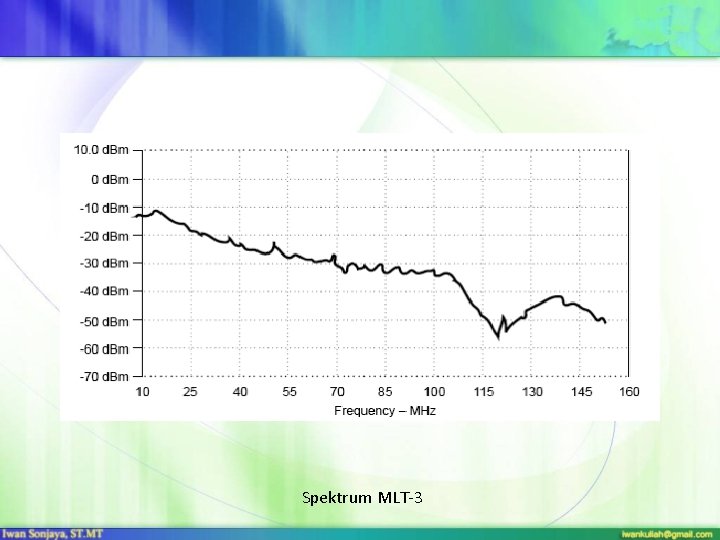

Spektrum MLT-3

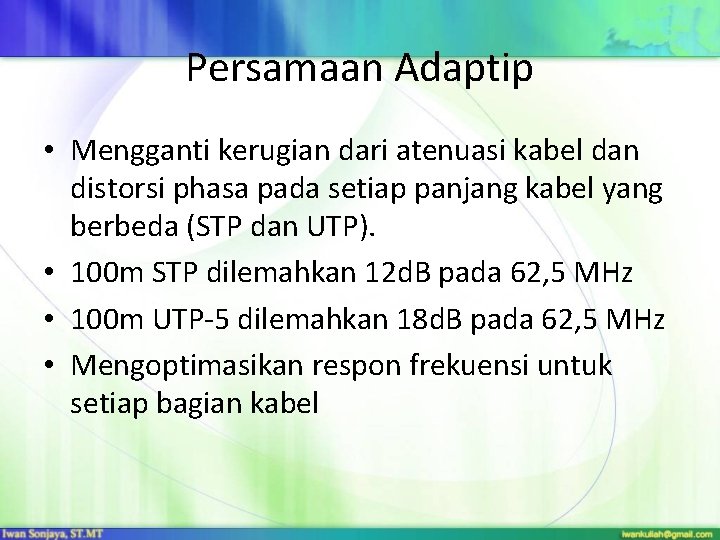

Persamaan Adaptip • Mengganti kerugian dari atenuasi kabel dan distorsi phasa pada setiap panjang kabel yang berbeda (STP dan UTP). • 100 m STP dilemahkan 12 d. B pada 62, 5 MHz • 100 m UTP-5 dilemahkan 18 d. B pada 62, 5 MHz • Mengoptimasikan respon frekuensi untuk setiap bagian kabel

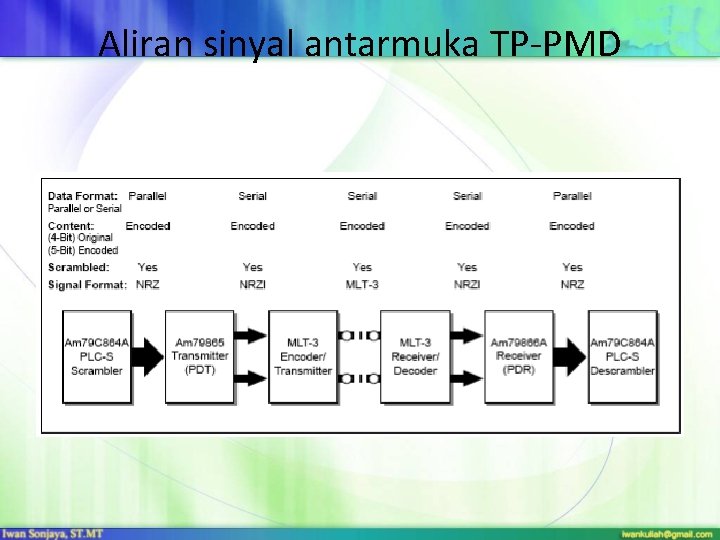

Aliran sinyal antarmuka TP-PMD

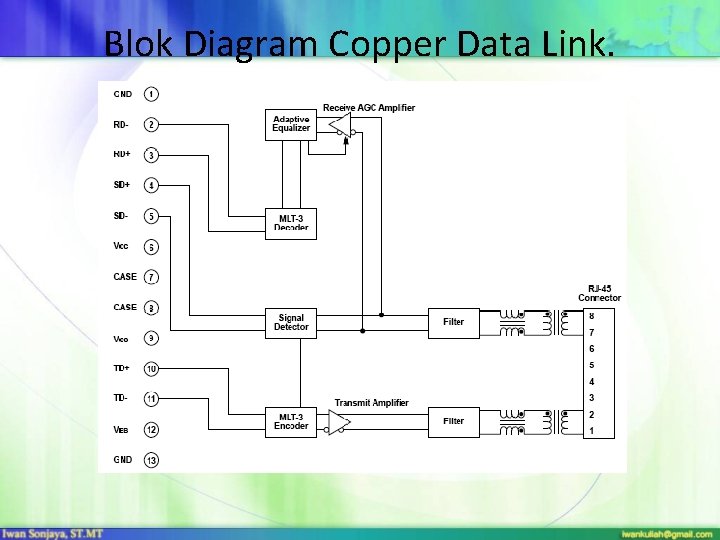

Blok Diagram Copper Data Link.

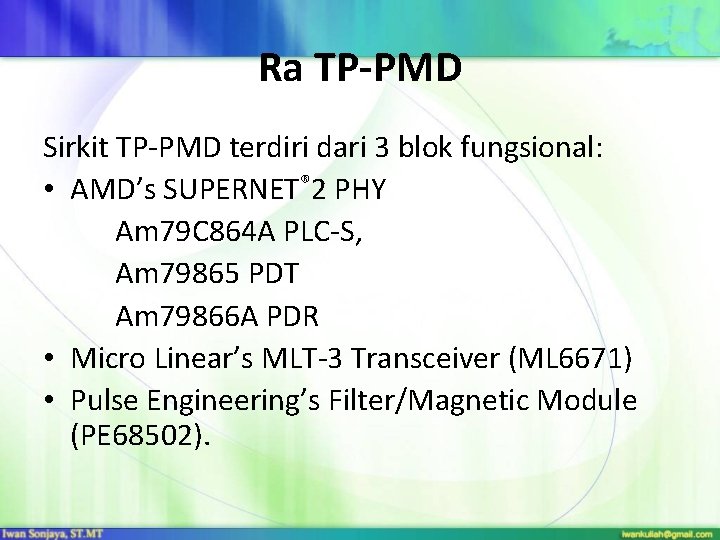

Ra TP-PMD Sirkit TP-PMD terdiri dari 3 blok fungsional: • AMD’s SUPERNET® 2 PHY Am 79 C 864 A PLC-S, Am 79865 PDT Am 79866 A PDR • Micro Linear’s MLT-3 Transceiver (ML 6671) • Pulse Engineering’s Filter/Magnetic Module (PE 68502).

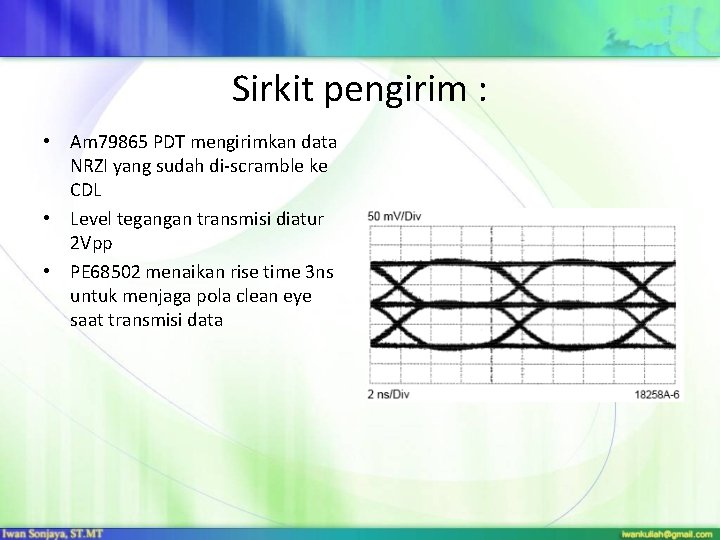

Sirkit pengirim : • Am 79865 PDT mengirimkan data NRZI yang sudah di-scramble ke CDL • Level tegangan transmisi diatur 2 Vpp • PE 68502 menaikan rise time 3 ns untuk menjaga pola clean eye saat transmisi data

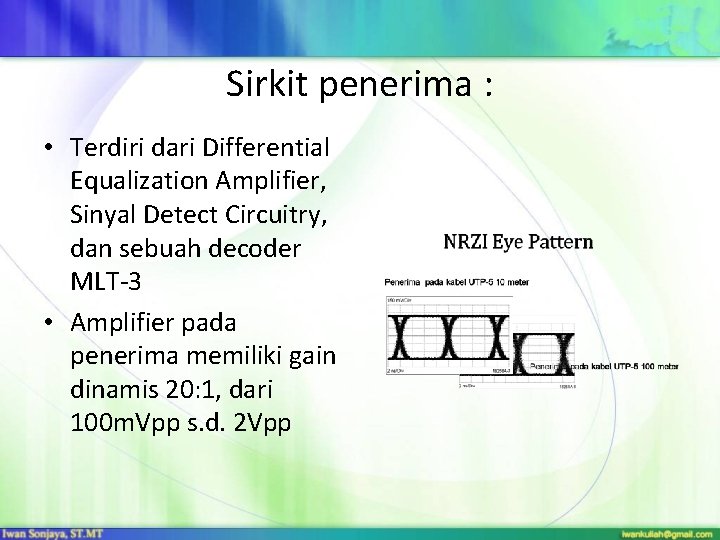

Sirkit penerima : • Terdiri dari Differential Equalization Amplifier, Sinyal Detect Circuitry, dan sebuah decoder MLT-3 • Amplifier pada penerima memiliki gain dinamis 20: 1, dari 100 m. Vpp s. d. 2 Vpp

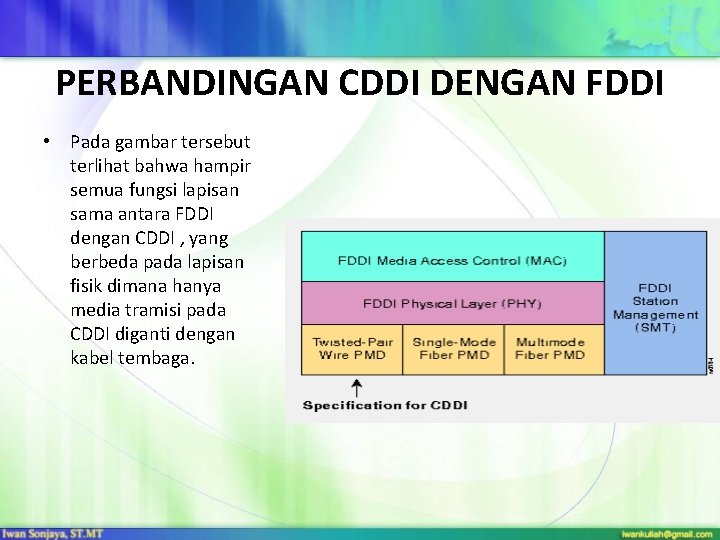

PERBANDINGAN CDDI DENGAN FDDI • Pada gambar tersebut terlihat bahwa hampir semua fungsi lapisan sama antara FDDI dengan CDDI , yang berbeda pada lapisan fisik dimana hanya media tramisi pada CDDI diganti dengan kabel tembaga.
