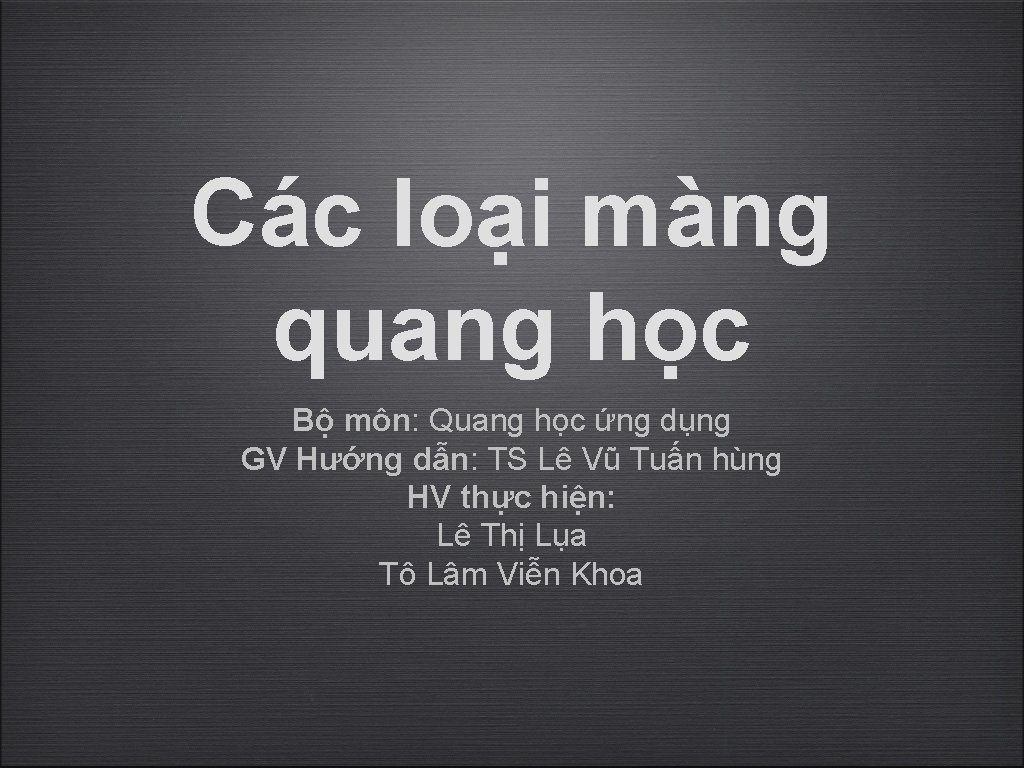

Các loại màng quang học Bộ môn: Quang học ứng dụng GV Hướng dẫn: TS Lê Vũ Tuấn hùng HV thực hiện: Lê Thị Lụa Tô Lâm Viễn Khoa

Lưu lại thông tin cần thiết: Địa chỉ bạn đã tải: http: //mientayvn. com/Cao%20 hoc%20 quang%20 dien%20 tu/Semina%20 tren%20 lop/seminar. html Nơi bạn có thể thảo luận: http: //myyagy. com/mientay/ Dịch tài liệu trực tuyến miễn phí: http: //mientayvn. com/dich_tieng_anh_chuyen_nghanh. htm Dự án dịch học liệu mở: http: //mientayvn. com/OCW/MIT/Co. html Liên hệ với người quản lí trang web: Yahoo: thanhlam 1910_2006@yahoo. com Gmail: frbwrthes@gmail. com

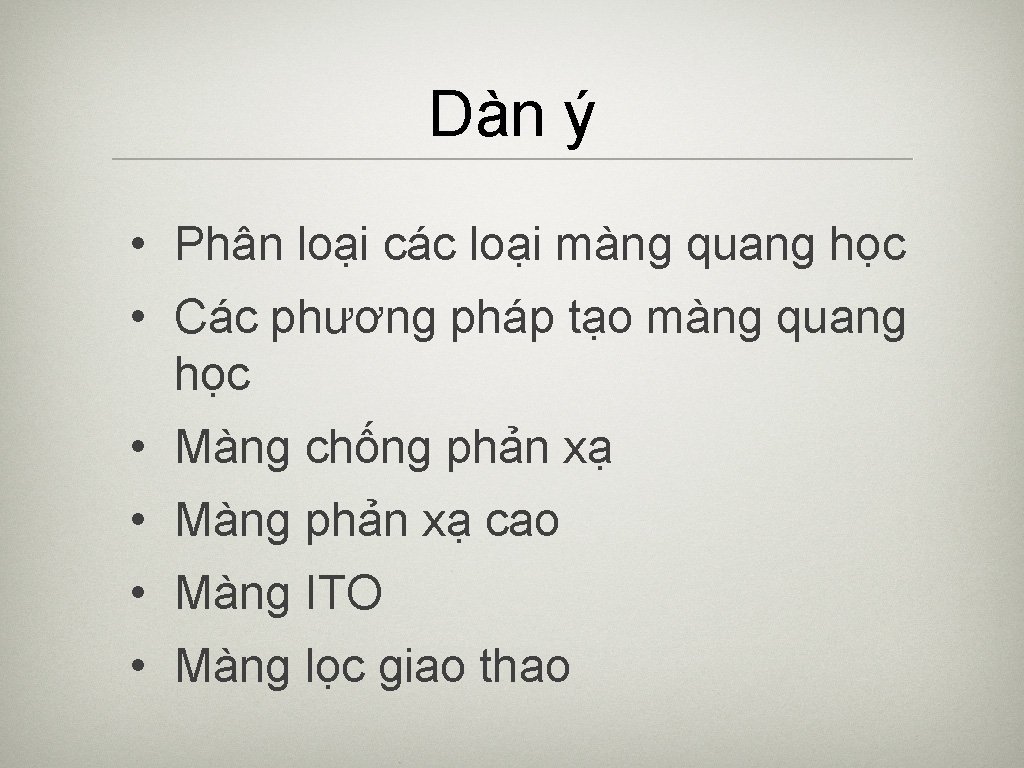

Dàn ý • Phân loại các loại màng quang học • Các phương pháp tạo màng quang học • Màng chống phản xạ • Màng phản xạ cao • Màng ITO • Màng lọc giao thao

I. CÁC LOẠI MÀNG QUANG HỌC: Giới thiệu • Màng quang học là: • một hay nhiều lớp vật liệu mỏng • phủ trên một thiết bị quang học như thấu kính hay gương (những thiết bị cho phép biến đổi đường đi của ánh sáng phản xạ hay truyền qua)

I. CÁC LOẠI MÀNG QUANG HỌC: Giới thiệu Hiệu quang lộ: Độ phản xạ đế:

I. CÁC LOẠI MÀNG QUANG HỌC: Giới thiệu Ma trận truyền qua: Đối với 1 lớp màng Đối với màng đa lớp Sử dụng nhiều ma trận Mi liên tiếp nhau

I. CÁC LOẠI MÀNG QUANG HỌC: Phân loại Màng chống phản xạ Màng phản xạ cao Màng dẫn điện trong suốt Màng lọc giao thoa

II. CÁC PHƯƠNG PHÁP CHẾ TẠO MÀNG Phương pháp ngưng tụ vật lý (PVD) Phương pháp ngưng tụ hóa học (CVD) Physical Vapor Deposition Chemical Vapor Deposition Các hạt vật liệu ngưng tụ trên đế → Màng Các hạt vật liệu ngưng tụ trên đế, phản ứng với chất khí → Hợp chất → Màng Tđế < 5000 C Các hạt vật liệu di chuyển Tđế ≈ 900 – 12000 C Các phản ứng hình thành hợp chất (nếu có), xảy ra trên đường đi Với một tác nhân cung cấp năng lượng, vật liệu cần phủ màng bị hóa hơi. Một chất khí được đưa vào (precursor) Các hạt vật liệu di chuyển Với một tác nhân cung cấp năng lượng, vật liệu cần phủ màng bị hóa hơi.

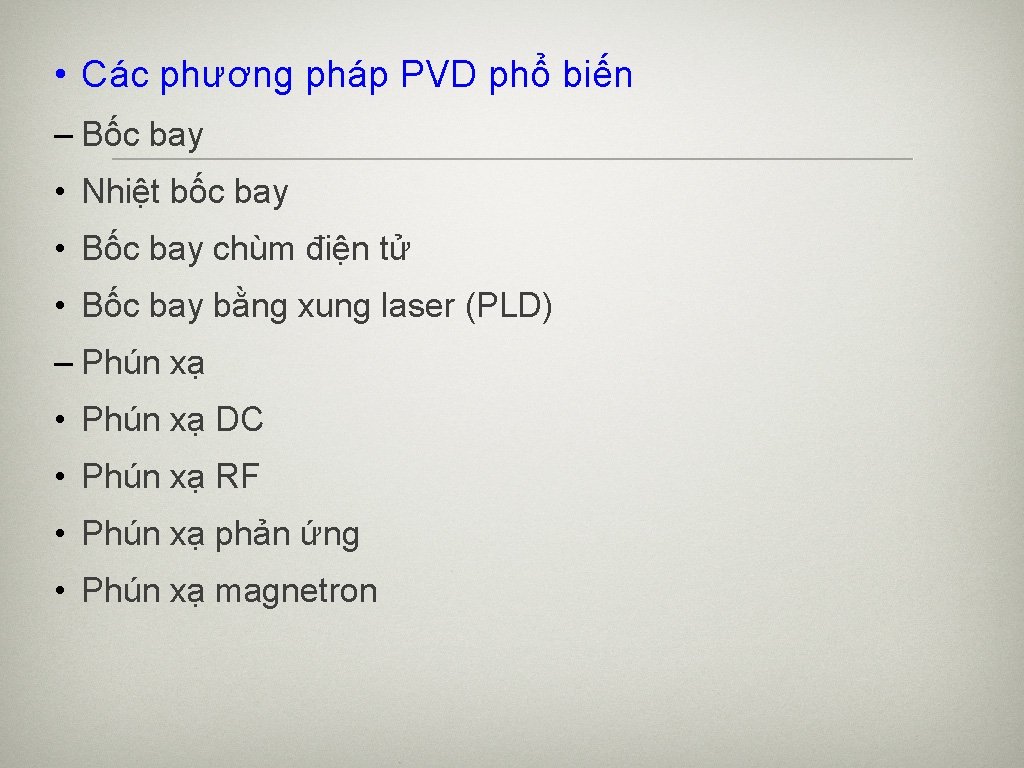

• Các phương pháp PVD phổ biến – Bốc bay • Nhiệt bốc bay • Bốc bay chùm điện tử • Bốc bay bằng xung laser (PLD) – Phún xạ • Phún xạ DC • Phún xạ RF • Phún xạ phản ứng • Phún xạ magnetron

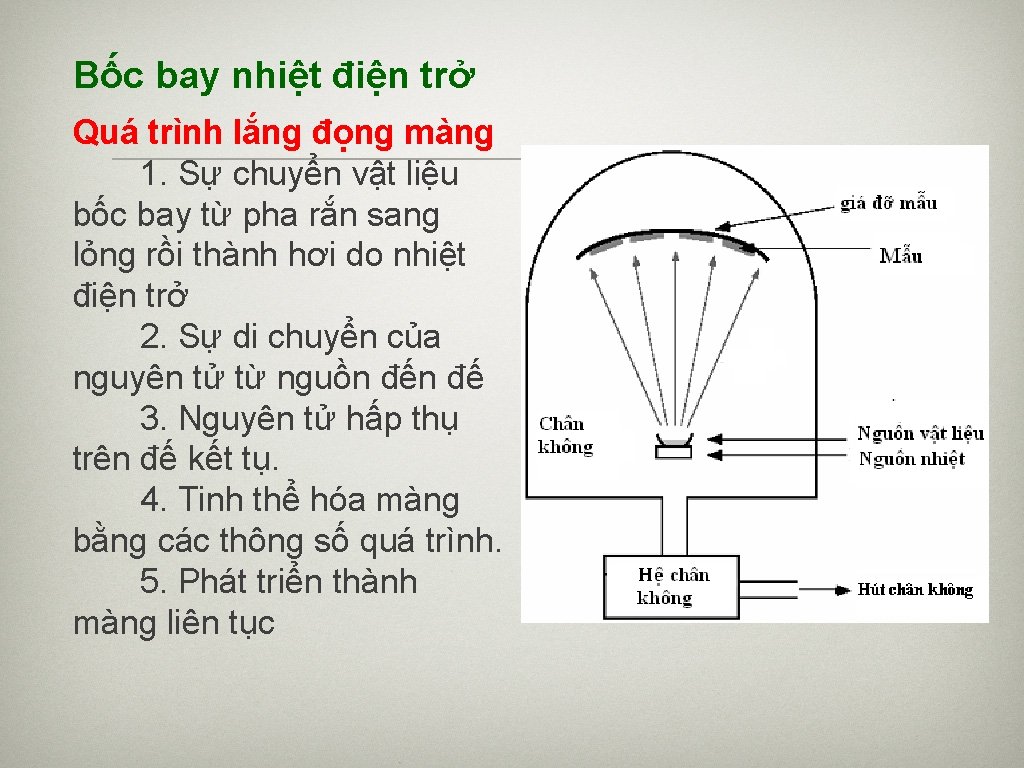

Bốc bay nhiệt điện trở Quá trình lắng đọng màng 1. Sự chuyển vật liệu bốc bay từ pha rắn sang lỏng rồi thành hơi do nhiệt điện trở 2. Sự di chuyển của nguyên tử từ nguồn đế 3. Nguyên tử hấp thụ trên đế kết tụ. 4. Tinh thể hóa màng bằng các thông số quá trình. 5. Phát triển thành màng liên tục

Ưu điểm § Có thể lắng đọ ở tốc độ cao 0. 1 ÷ 2 nm/s § Nguyên tử bay bởi năng lượng thấp (0. 1 e. V) § Tạp bẩn và khí dơ thấp § Không gây nhiệt cho đế § Đơn giản, không đắt § Nhiều vật liệu khác nhau (Au, Ag, Al, Sn, Cr, Ti, Cu…) § Có thể đạt nhiệt độ 1800 o. C § Dòng điện 200 ÷ 300 A

Giới hạn § Khó kiểm soát hợp chất § Bề dày không đều § Khó lắng đọng ở những hốc sâu § Sự hình thành hợp kim với nguồn vật liệu § Tạp do khí ở dây nhiệt điện trở § Không thích hợp cho bốc bay phản ứng

Boác bay chuøm ñieän töû • Suùng ñieän töû sinh ra chuøm ñieän töû 15 ke. V, ñoäng naêng ôû doøng ñieän côõ 100 m. A. Substrate e-beam Flux Evaporant B Crucible • Chuøm ñieän töû bò leäch ñi 270 o bôûi töø tröôøng, B. • Nguoàn nhieät nhaän ñöôïc coù ñieåm nhoû (~5 mm) trong vaät lieäu boác bay coù coâng suaát laø 15 k. V x 100 m. A = 1. 5 k. W. • Naêng löôïng naøy ñuû laøm noùng haàu heát caùc vaät lieäu treân 1000 o C. e-gun • Naêng löôïng nhieät ñöôïc ñieàu khieån bôûi doøng ñieän töû.

Tính chaát cuûa boác bay chuøm ñieän töû Phöùc taïp hôn boác bay nhieät nhöng ña naêng Coù theå ñaït nhieät ñoä treân 3000 o. C Söû duïng noài boác bay vôùi ñaùy baèng Cu Toác ñoä laéng ñoäng 1 ÷ 10 nm/s Vaät lieäu boác bay - Moïi thöù maø nhieät ñieän trôû söû duïng - Coäng vôùi caùc kim loaïi sau: - Ni, Pt, Ir, Rh, Ti, V, Zr, W, Ta, Mo - Al 2 O 3, Si. O 2, Sn. O 2, Ti. O 2, Zr. O 2

Öu ñieåm cuûa boác bay chuøm ñieän töû Coù theå laøm noùng chaûy vaät lieäu maø khoâng gaây taïp baån Hôïp kim coù theå laéng ñoïng maø khoâng gaây phaân ly Thích hôïp cho boác bay phaûn öùng

Bốc bay bằng xung laser (PLD – Pulse Laser Deposition) Electron Nguyên tử trung hòa Bia hấp thu năng lượng laser, nóng lên và bay hơi + Ion + + + + Chùm laser xung công suất lớn được chiếu vào bia. Laser Phía trên bia hình thành một vùng không gian chứa plasma phát sáng Các hạt vật liệu bia ngưng tụ màng trên đế

Caùc loaïi phöông phaùp phuùn xaï • Phuùn xaï DC • Phuùn xaï RF • Phuùn xaï phaûn öùng • Phuùn xaï magnetron

+ + + Hạt vật liệu ngưng tụ trên đế, lớp màng. + + + + Trong vùng không gian bên trong buồng chân không, có sẵn một số ion dương và e- Áp một điện thế lên bia-đế, ion + “tiến” về bia, e- “tiến” về đế Ion + “đánh bật” hạt vật liệu trên bia : hạt phún xạ

Hệ phún xạ DC và RF Hệ phún xạ một chiều (DC – Direct Current) Hệ phún xạ xoay chiều (RF – Radio Frequency) Bộ trở kháng và hệ tụ điện Tăng công suất phóng điện Vanode-cathode là xoay chiều Bia sử dụng Có thể cách điện Vanode-cathode là một chiều duy trì phóng điện Bia sử dụng phải dẫn điện

Phún xạ magnetron Từ mô hình phún xạ có thêm hệ magnetron, hệ các nam châm định hướng N-S nhất định ghép với nhau Hệ magnetron được gắn bên dưới bia, dưới cùng là tấm sắt nối từ. e thứ cấp sinh ra từ va chạm giữa ion + và bia, chuyển động đặc biệt trong điện từ trường. Hệ magnetron cân bằng và không cân bằng Hệ magnetron cân bằng, các nam châm có cường độ như nhau. Các đường sức từ trường khép kín. Hệ magnetron không cân bằng, nam châm ở giữa có cường độ yếu hơn. Các đường sức từ trường không khép kín.

Hệ magnetron cân bằng Hệ magnetron không cân bằng (hướng vô) Điện trường Từ trường khép kín Các e chịu tác dụng của từ trường ngang Từ trường không khép kín Các e ít chịu tác dụng của từ trường ngang Đế ít bị e va đập e chủ yếu chuyển động gần bia Đế bị nhiều e va đập mạnh e theo điện trường đến đế với v lớn Đế ít bị đốt nóng Thích hợp tạo màng cho các loại đế không chịu được T 0 cao: nhựa, giấy, … Đế bị đốt nóng Thích hợp tạo các màng yêu cầu T 0 cao

Thuaän lôïi Maät ñoä doøng (tæ leä vôùi toác ñoä ion hoùa) taêng 100 laàn so vôùi phuùn xaï diode phaúng Aùp suaát phoùng ñieän coù theå giaûm 100 laàn Toác ñoä laéng ñoïng taêng 100 laàn

ƯU ĐiỂM CỦA PHÚN XẠ SO VỚI BỐC BAY • Trong nhöõng naêm tröôùc ñaây maøng moûng kim loaïi ñöôïc boác bay nhöng baây giôø phuùn xaï ñöôïc söû duïng ØPhuùn xaï coù theå ñöôïc söû duïng ñeå laéng ñoïng taát caû caùc loaïi chaát daãn ñieän ØChuùng ta khoâng theå laéng ñoïng maøng hôïp kim bôûi phöông phaùp boác bay do nhieät ñoä noùng chaûy cuûa caùc kim loaïi khaùc nhau ØPhuùn xaï khoâng laøm thay ñoåi hôïp thöùc

ØTaïp chaát trong maøng phuùn xaï thaáp ØTrong boác bay, taïp chaát do vaät lieäu chöùa ØSöï bao phuû baäc thang toát hôn ØPhuùn xaï ñöôïc laøm töø dieän tích môû roäng cuûa target boùng môø laø thaáp nhaát ØÑoà ñoàng ñeàu töông ñoái cao

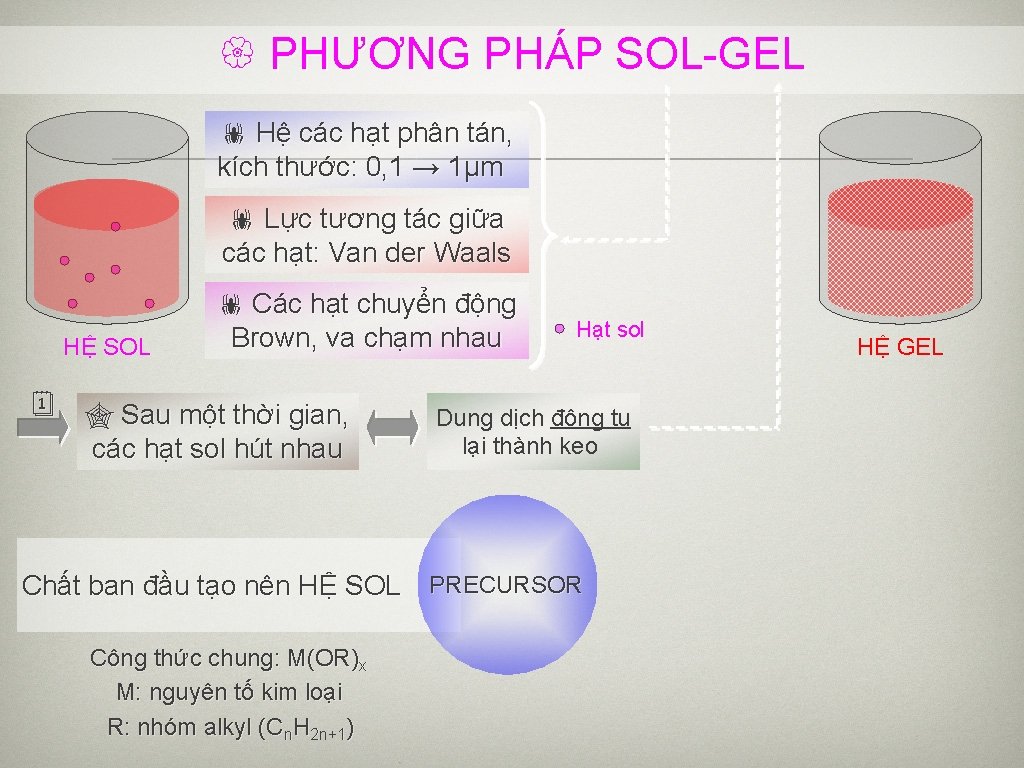

PHƯƠNG PHÁP SOL-GEL Hệ các hạt phân tán, kích thước: 0, 1 → 1μm Lực tương tác giữa các hạt: Van der Waals HỆ SOL Các hạt chuyển động Brown, va chạm nhau Sau một thời gian, các hạt sol hút nhau Hạt sol Dung dịch đông tụ lại thành keo Chất ban đầu tạo nên HỆ SOL PRECURSOR Công thức chung: M(OR)x M: nguyên tố kim loại R: nhóm alkyl (Cn. H 2 n+1) HỆ GEL

Các quá trình xảy ra khi từ hệ sol → hệ gel Bước 1: Các hạt keo mong muốn từ các phân tử precursor phân tán vào một chất lỏng để tạo nên một hệ Sol. Bước 2: Sự lắng đọng dung dịch Sol tạo ra các lớp phủ trên đế bằng cách phun, nhúng, quay. Bước 3: Các hạt trong hệ Sol được polymer hoá thông qua sự loại bỏ các thành phần ổn định hệ và tạo ra hệ gel ở trạng thaí là một mạng lưới liên tục. Bước 4: Cuối cùng là quá trình xử lí nhiệt phân các thành phần hửu cơ, vô cơ còn lại và tạo nên một màng tinh thể hay vô định hình.

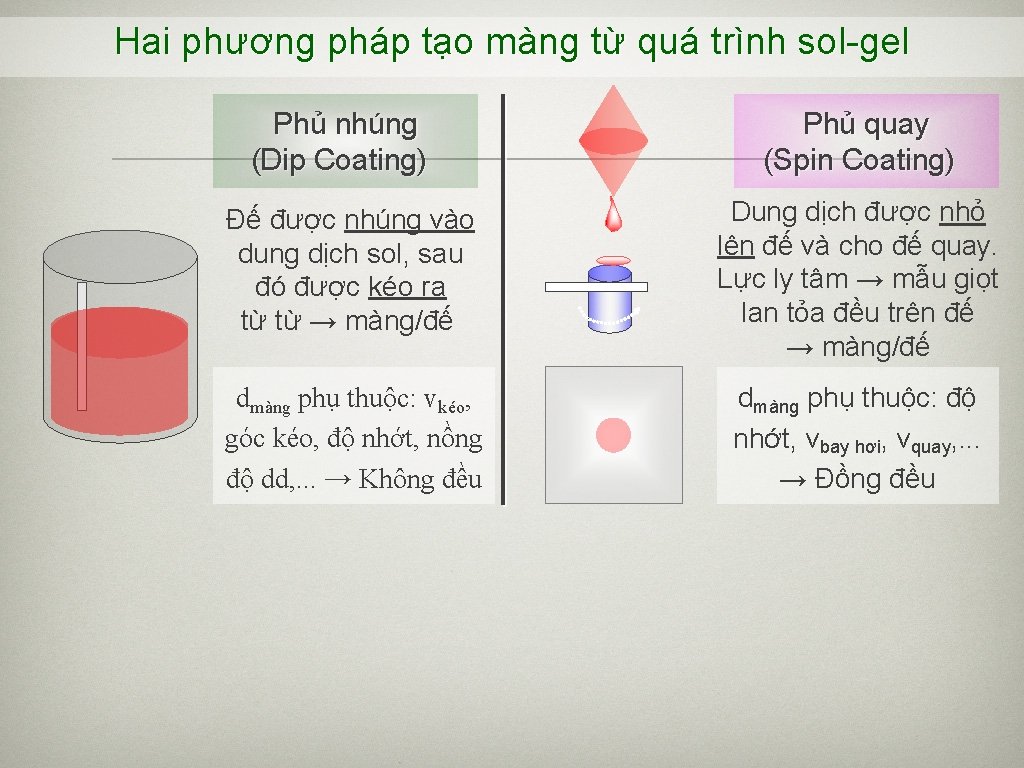

Hai phương pháp tạo màng từ quá trình sol-gel Phủ nhúng (Dip Coating) Phủ quay (Spin Coating) Đế được nhúng vào dung dịch sol, sau đó được kéo ra từ từ → màng/đế Dung dịch được nhỏ lên đế và cho đế quay. Lực ly tâm → mẫu giọt lan tỏa đều trên đế → màng/đế dmàng phụ thuộc: vkéo, góc kéo, độ nhớt, nồng độ dd, . . . → Không đều dmàng phụ thuộc: độ nhớt, vbay hơi, vquay, . . . → Đồng đều

Ưu và nhược điểm phương pháp Sol – gel: Nhược điểm Ưu điểm - Có thể tạo ra màng phủ liên kết mỏng để mang đến sự dính chặt rất tốt giữa vật kim loại và màng. - Có thể tạo màng dày cung cấp cho quá trình chống sự ăn mòn. - Có thể phun phủ lên các hình dạng phức tạp. - Có thể sản xuất được những sản phảm có độ tinh khiết cao. - Là phương pháp hiệu quả, kinh tế, đơn giản để sản xuất màng có chất lượng cao. - Có thể tạo màng ở nhiệt độ bình thường. - Sự liên kết trong màng yếu. - Độ chống mài mòn yếu. - Rất khó để điều khiển độ xốp. - Dễ bị rạn nứt khi xử lí ở nhiệt độ cao. - Chi phí cao đối với những vật liệu thô. - Hao hụt nhiều trong quá trình tạo màng.

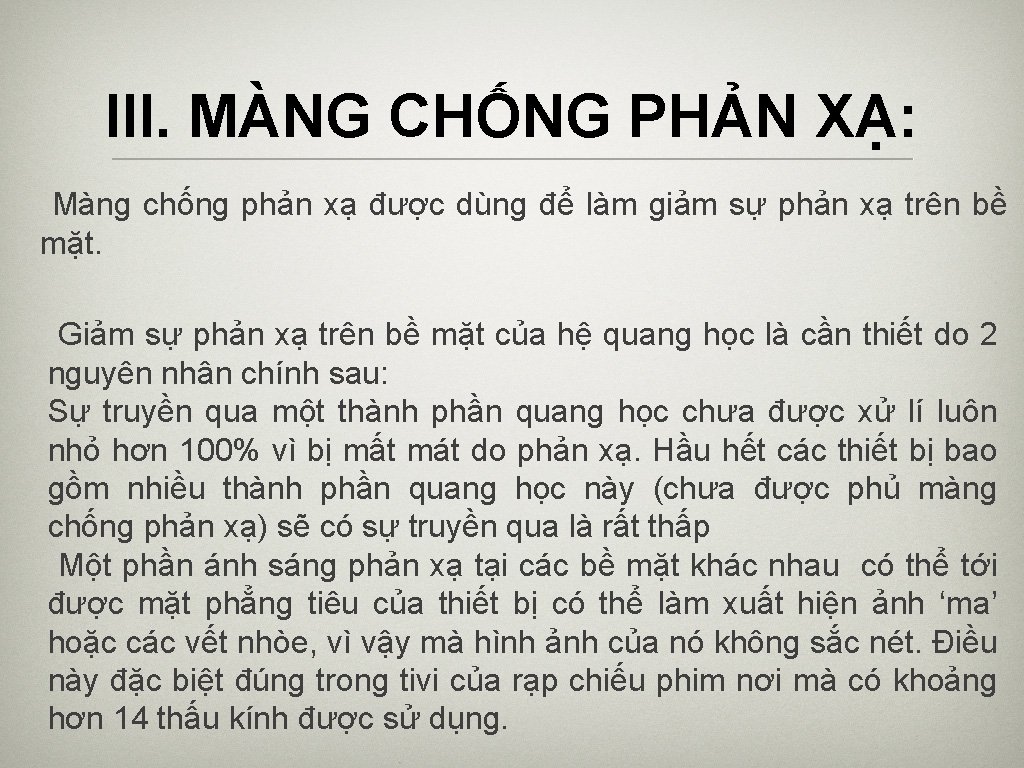

III. MÀNG CHỐNG PHẢN XẠ: Màng chống phản xạ được dùng để làm giảm sự phản xạ trên bề mặt. Giảm sự phản xạ trên bề mặt của hệ quang học là cần thiết do 2 nguyên nhân chính sau: Sự truyền qua một thành phần quang học chưa được xử lí luôn nhỏ hơn 100% vì bị mất mát do phản xạ. Hầu hết các thiết bị bao gồm nhiều thành phần quang học này (chưa được phủ màng chống phản xạ) sẽ có sự truyền qua là rất thấp Một phần ánh sáng phản xạ tại các bề mặt khác nhau có thể tới được mặt phẳng tiêu của thiết bị có thể làm xuất hiện ảnh ‘ma’ hoặc các vết nhòe, vì vậy mà hình ảnh của nó không sắc nét. Điều này đặc biệt đúng trong tivi của rạp chiếu phim nơi mà có khoảng hơn 14 thấu kính được sử dụng.

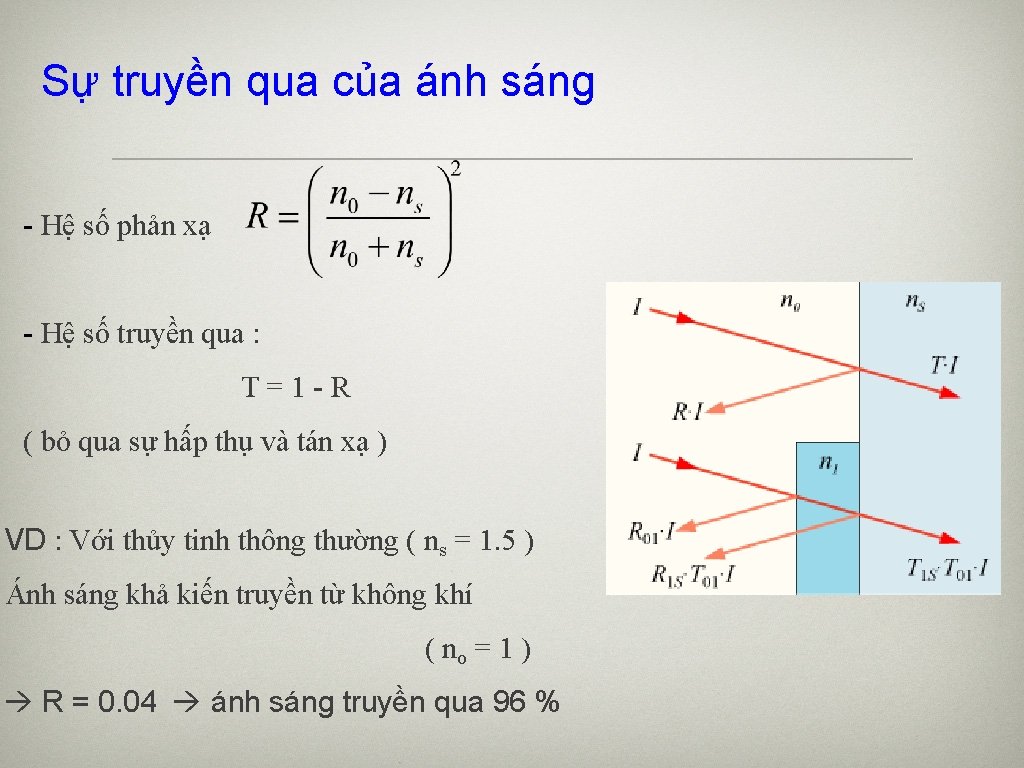

Sự truyền qua của ánh sáng - Hệ số phản xạ - Hệ số truyền qua : T=1 -R ( bỏ qua sự hấp thụ và tán xạ ) VD : Với thủy tinh thông thường ( ns = 1. 5 ) Ánh sáng khả kiến truyền từ không khí ( no = 1 ) R = 0. 04 ánh sáng truyền qua 96 %

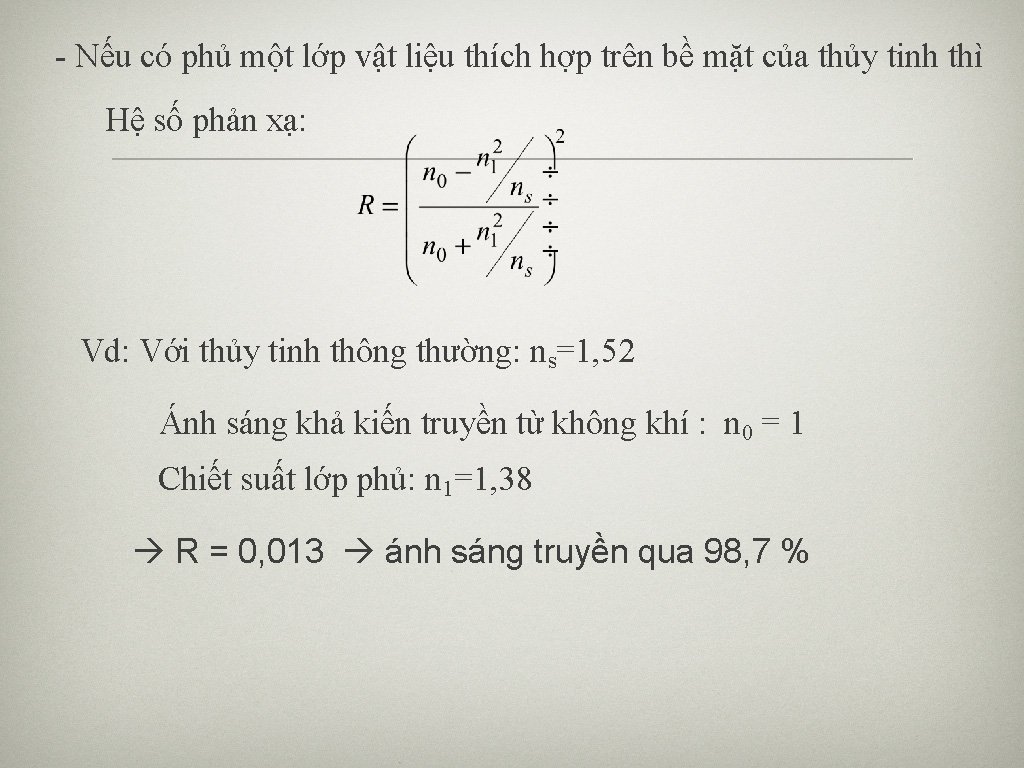

- Nếu có phủ một lớp vật liệu thích hợp trên bề mặt của thủy tinh thì Hệ số phản xạ: Vd: Với thủy tinh thông thường: ns=1, 52 Ánh sáng khả kiến truyền từ không khí : n 0 = 1 Chiết suất lớp phủ: n 1=1, 38 R = 0, 013 ánh sáng truyền qua 98, 7 %

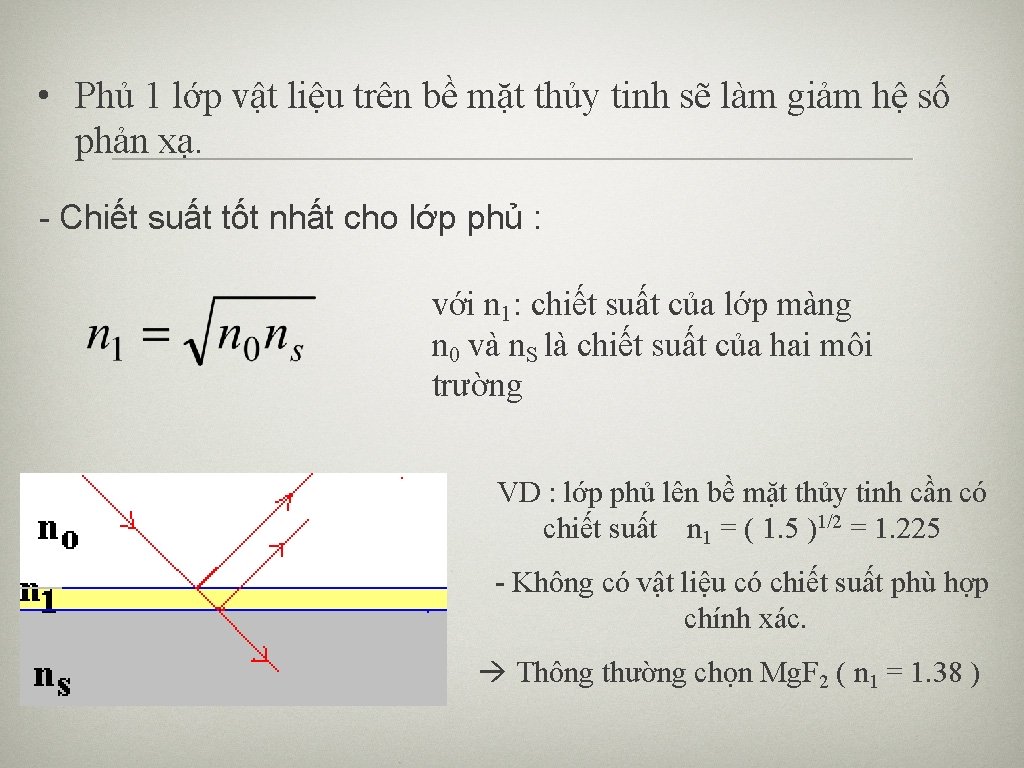

• Phủ 1 lớp vật liệu trên bề mặt thủy tinh sẽ làm giảm hệ số phản xạ. - Chiết suất tốt nhất cho lớp phủ : với n 1: chiết suất của lớp màng n 0 và n. S là chiết suất của hai môi trường VD : lớp phủ lên bề mặt thủy tinh cần có chiết suất n 1 = ( 1. 5 )1/2 = 1. 225 - Không có vật liệu có chiết suất phù hợp chính xác. Thông thường chọn Mg. F 2 ( n 1 = 1. 38 )

Giả sử có thể điều khiển chính xác độ dày lớp phủ ( λ/4 ) gọi là lớp phủ ¼ sóng ( quarter-wave coating ) Khi đó tia tới sau khi phản xạ ở 2 mặt phân cách sẽ giao thoa triệt tiêu với nhau do ngược pha nhau. Tất cả ánh sáng sẽ được truyền qua. ( trường hợp lý tưởng )

Thực tế, cường độ ánh sáng sẽ thay đổi khi qua lớp phủ. Độ dày lớp phủ : λo/4 n Với λo : bước sóng ás trong chân không

Màng chống phản xạ đơn lớp chống phản xạ ở bước sóng giữa vùng khả kiến Vật liệu màng là các chất điện môi chiết suất thấp : Mg. F 2, Na 3 Al. F 6, Ca. F 2, Li. F 2… Ưu điểm : - Dễ chế tạo -Dễ kiểm soát bề dày - giá thành thấp, tính lặp lại cao, dễ thực hiện. Hạn chế: vùng hoạt động hẹp, khó tìm thấy vật liệu chiết suất thấp bền.

• Màng chống phản xạ hai lớp • chống phản xạ với toàn vùng phổ khả kiến. Lớp ngoài : chất điện môi chiết suất thấp, bền với môi trường ( Mg. F 2, Na 3 Al. F 6 , Ca. F 2…) : n 1 < n 2 Lớp thứ hai : chất điện môi chiết suất cao, có độ bám tốt với đế thủy tinh ( Zn. O, Ti. O 2, Ce. F 3, Th. O 2…) : n 2 > n 3 Ưu điểm : - Cho hệ số phản xạ thấp hơn so với màng đơn lớp -có nhiều sự lựa chọn vật liệu hơn, tinh vi hơn, dễ sản xuất Hạn chế: vùng hoạt động hẹp.

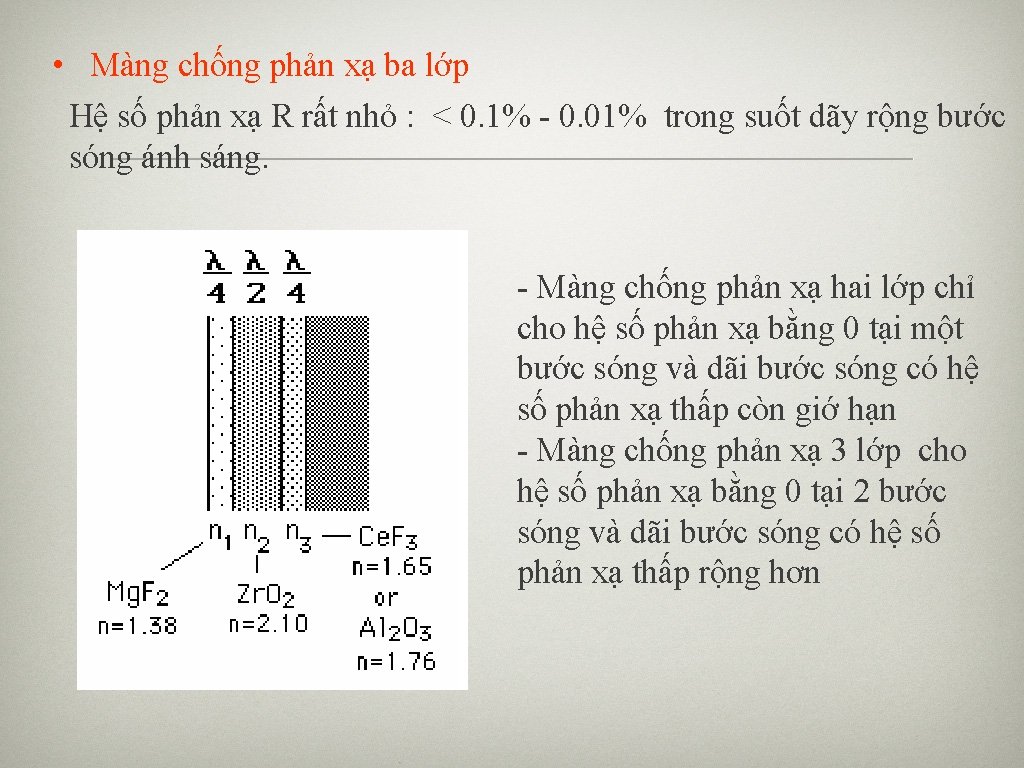

• Màng chống phản xạ ba lớp Hệ số phản xạ R rất nhỏ : < 0. 1% - 0. 01% trong suốt dãy rộng bước sóng ánh sáng. - Màng chống phản xạ hai lớp chỉ cho hệ số phản xạ bằng 0 tại một bước sóng và dãi bước sóng có hệ số phản xạ thấp còn giớ hạn - Màng chống phản xạ 3 lớp cho hệ số phản xạ bằng 0 tại 2 bước sóng và dãi bước sóng có hệ số phản xạ thấp rộng hơn

ứng dụng : Trong kính đeo mắt người ta phủ nhiều lớp chống phản xạ để giảm ánh sáng rơi trên bề mặt của kính.

Màng chống phản xạ còn có thể sử dụng trong một số thiết bị điện tử như điện thoại di động, màn hình máy tính LCD, … màn hình của những thiết bị này được phủ màng chống phản xạ để dễ nhìn phần hiển thị trên màn hình

Màng phủ chống phản xạ cũng được sử dụng trong các bảng điện của thiết bị máy bay giúp cho phi công dễ dàng đọc các thông tin trên bảng điện dưới ánh sáng ban ngày mà không bị nhòe. Màng chống phản xạ cũng được sử dụng trong công nghiệp ô tô để làm các bảng điện trong xe hơi cao cấp

- Thấu kính trong máy ảnh, kính hiển vi, kính viễn vọng, ống nhòm, đầu đọc DVD, và một số lăng kính trong các thiết bị này… - Pin mặt trời : phủ lớp chống phản xạ cho phép giữ lại ánh sáng chiếu tới ở mọi góc độ.

IV. MÀNG PHẢN XẠ CAO (HR) Màng Kim loại Màng Điện môi Au, Al, Ag. . . Ti. O 2, Sn. O 2, Mg. F 2

IV. MÀNG PHẢN XẠ CAO (HR): Màng Kim loại Nguyên tắc: - Một số kim loại có độ phản xạ cao đối với một số vùng bước sóng. KIM LOẠI ĐỘ PHẢN XẠ VÙNG PHẢN XẠ Al 88 - 92 % ánh sáng khả kiến Ag 95 - 98 % hồng ngoại < 90 % tử ngoại 98 - 99 % hồng ngoại Au

IV. MÀNG PHẢN XẠ CAO (HR): Màng Kim loại Phương pháp tạo màng: Phương pháp bốc bay (tráng gương) Đế thủy tinh (gương) Sử dụng các PƯHH C 6 H 12 O 6 (dd) + Ag 2 O (dd) --- (NH 3) ----> C 6 H 12 O 7 (dd) + 2 Ag (r) Miếng nhôm bị đốt nóng do điện thăng hoa thành các hạt Al

IV. MÀNG PHẢN XẠ CAO (HR): Màng Kim loại Ưu điểm: - Đơn giản, dễ chế tạo. - Rẻ tiền. Hạn chế - Không bền, dễ hư hỏng. - Độ phản xạ ở các vùng tử ngoại không cao.

IV. MÀNG PHẢN XẠ CAO (HR): Màng Kim loại Ứng dụng: Gương

IV. MÀNG PHẢN XẠ CAO (HR): Màng Điện môi Nguyên tắc: - Gồm hai lớp màng chiết suất khác nhau được đặt xen kẽ với nhau. - Lớp chiết suất cao thường là: Zn. S (n = 2, 32), Ti. O 2 (n = 2, 4) - Lớp chiết suất thấp thường là: Mg. F 2 (n = 1, 38), Si. O 2 (n = 1, 49) - Chiết suất đế thủy tinh là 1, 5

IV. MÀNG PHẢN XẠ CAO (HR): Màng Điện môi Nguyên tắc: - Bề dày của mỗi lớp màng thường là 1/4 bước sóng chiếu tới (λ/4). - Phản xạ tại mỗi mặt tiếp xúc giữa hai lớp HL, hiệu quang lộ tăng thêm 1/2 bước sóng --> bị triệt tiêu như trường hợp AR. - Do sự phản xạ tại lớp H-L gây ra độ lệch pha sai khác 1800 so với lớp L-H --> sóng giao thoa không bị triệt tiêu mà còn được tăng cường.

IV. MÀNG PHẢN XẠ CAO (HR): Màng Điện môi Ưu điểm: - Cho độ phản xạ cao, có thể lên đến 99, 99% - Việc chế tạo đơn giản, giá thành không quá đắt. Hạn chế: - Chỉ cho độ phản xạ rất cao đối với một dải bước sóng hẹp nào đó. Ngoài khoảng này thì độ phản xạ không quá cao.

IV. MÀNG PHẢN XẠ CAO (HR): Màng Điện môi Ứng dụng: - Định hướng laser - Kính viễn vọng - Đĩa CD - Màn hình gương

IV. MÀNG PHẢN XẠ CAO (HR): Màng Điện môi Ứng dụng: Màn hình gương - Thường được sử dụng trên các màn hình LCD thế hệ mới. - Ưu điểm: độ tương phản cao, sáng rõ, màu sắc rực rỡ, góc nhìn rộng - Hạn chế: dễ bị chói, bị ảnh ma khi sử dụng ở vùng quá sáng hoặc ánh sáng rối.

IV. MÀNG DẪN ĐIỆN TRONG SUỐT: Màng TCO • Màng dẫn điện trong suốt được sử dụng làm lớp phủ dẫn điện hoặc giải phóng các điện tích được tích tụ. • Đặc điểm: • Độ truyền qua cao • Phản xạ hồng ngoại cao • Độ dẫn điện cao • Vật liệu được dùng thường là: Sn. O 2, Zn. O. . .

IV. MÀNG DẪN ĐIỆN TRONG SUỐT: Màng ITO Sự dẫn điện: - Sn pha tạp vào sẽ thay 3+ thế In tại b và d. - Sự thiếu Oxi trong cấu trúc màng ---> mật độ điện tử tự do tăng cao

IV. MÀNG DẪN ĐIỆN TRONG SUỐT: Màng ITO Phương pháp: Phún xạ magnetron bằng dòng 1 chiều Bia gốm ITO với thành phần In 2 O 3 + 10 % Sn. O 2 Khoảng cách bia-đế: 5 cm Khí làm việc chính là Ar (độ tinh khiết 99. 999 % )Áp suất nền trước khi tạo màng 4 x 10 -6 torr Áp suất khí làm việc điển hình khoảng 3 x 10 -3 torr. Công suất 50 WĐộ dày trên 300 nm đến 600 nm. Nhiệt độ tinh thể hóa của màng ITO trên 1500 c

IV. MÀNG DẪN ĐIỆN TRONG SUỐT: Màng ITO Phương pháp: Phún xạ magnetron bằng dòng 1 chiều Độ truyền phụ thuộc vào cấu trúc cũng như hình thái bề mặt màng ( độ truyền qua giảm khi độ dày màng tăng )

IV. MÀNG DẪN ĐIỆN TRONG SUỐT: Màng ITO Ưu điểm: - Độ dẫn điện cao. - Độ truyền qua cao. - Độ bám đế tốt, độ rắn cao - bề mặt gồ ghề - có thể chế tạo bằng nhiều phương pháp Hạn chế: - công thoát của ITO chỉ khoảng 4, 5 -4, 8 e. V - sau khi được chế tạo, màng ITO đòi hỏi phải được xử lý nhiệt để nâng cao chất lượng. Tuy nhiên , không phải đế nào cũng chịu được nhiệt độ cao. - điện trở suất khá cao so với các vật liệu TCO khác

IV. MÀNG DẪN ĐIỆN TRONG SUỐT: Màng ITO Ứng dụng: - Điện cực trong suốt trong các loại màn hình - Pin mặt trời màng mỏng - công nghệ màn hình phẳng (FPD) - đi-ốt phát quang hữu cơ (OLED) Hình

IV. MÀNG DẪN ĐIỆN TRONG SUỐT: Màng ITO Ứng dụng: OLED _ Chân không EA Cathode WF(anốt) ETL/EIL + IP WF(ca) EML LUMO HIL/HTL cathode Anốt Đế thủy tinh HOMO Anốt HIL/HTL EML OLED đa lớp ETL/EIL

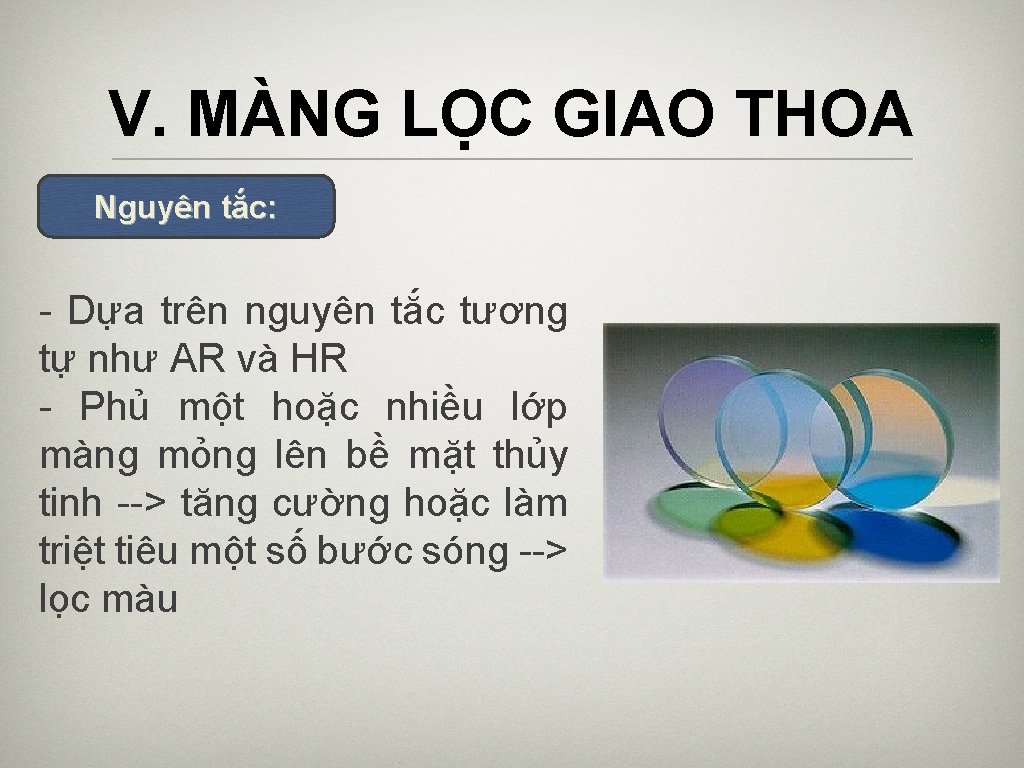

V. MÀNG LỌC GIAO THOA Nguyên tắc: - Dựa trên nguyên tắc tương tự như AR và HR - Phủ một hoặc nhiều lớp màng mỏng lên bề mặt thủy tinh --> tăng cường hoặc làm triệt tiêu một số bước sóng --> lọc màu

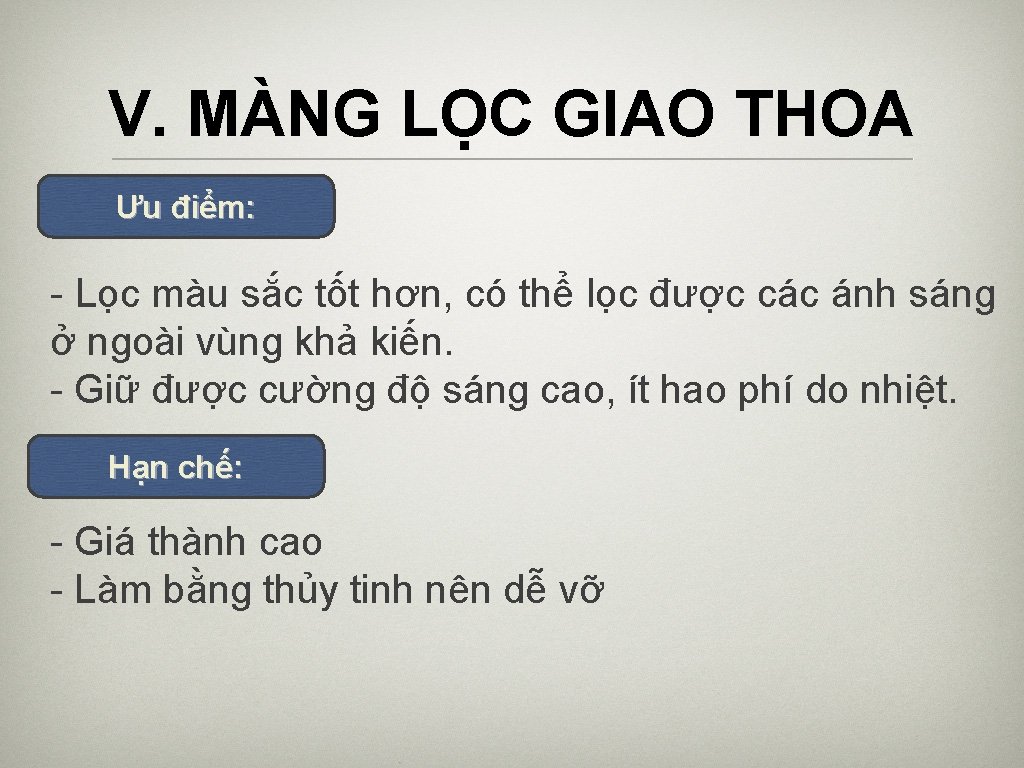

V. MÀNG LỌC GIAO THOA Ưu điểm: - Lọc màu sắc tốt hơn, có thể lọc được các ánh sáng ở ngoài vùng khả kiến. - Giữ được cường độ sáng cao, ít hao phí do nhiệt. Hạn chế: - Giá thành cao - Làm bằng thủy tinh nên dễ vỡ

V. MÀNG LỌC GIAO THOA Ứng dụng: - Kính lọc dùng trong máy ảnh, màn hình ti vi: loại bỏ những ánh sáng tử ngoại, hồng ngoại không cần thiết, gây hại. - Sử dụng trong công nghệ cáp quang: lọc lựa những bước sóng cần thiết để truyền đi hay tách thành các sóng cần thiết
