Câbles Branchements 12/6/2020 1

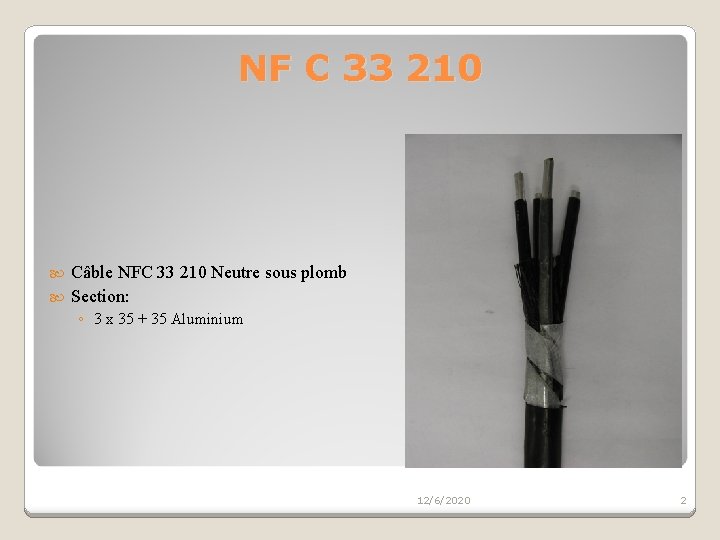

NF C 33 210 Câble NFC 33 210 Neutre sous plomb Section: ◦ 3 x 35 + 35 Aluminium 12/6/2020 2

NF C 33 210 3 Conducteur Neutre: 1. Ame massive aluminium 2. Gaine de protection en plomb Conducteurs de phases: 3. Ame massive en aluminium section 35 mm² 4. Isolation en PR extrudé 5. Assemblage (filins) 6. Ecran en rubans acier 7. Gaine en PVC 1 4 5 2 6 7 12/6/2020 3

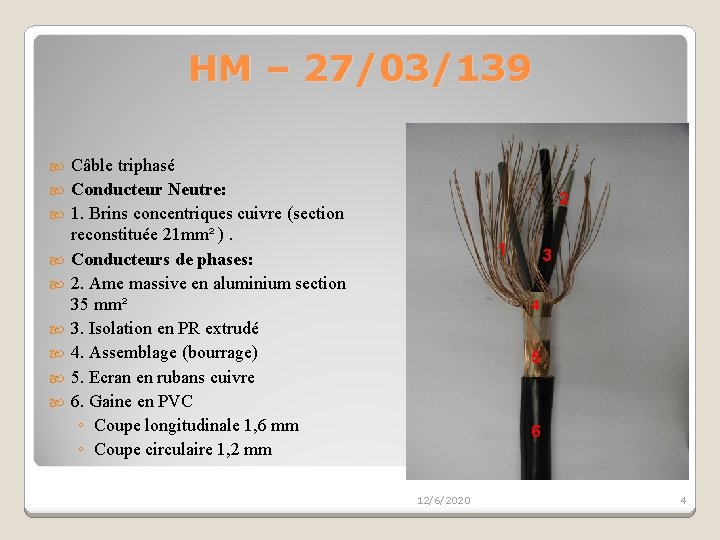

HM – 27/03/139 Câble triphasé Conducteur Neutre: 1. Brins concentriques cuivre (section reconstituée 21 mm² ). Conducteurs de phases: 2. Ame massive en aluminium section 35 mm² 3. Isolation en PR extrudé 4. Assemblage (bourrage) 5. Ecran en rubans cuivre 6. Gaine en PVC ◦ Coupe longitudinale 1, 6 mm ◦ Coupe circulaire 1, 2 mm 2 1 3 4 5 6 12/6/2020 4

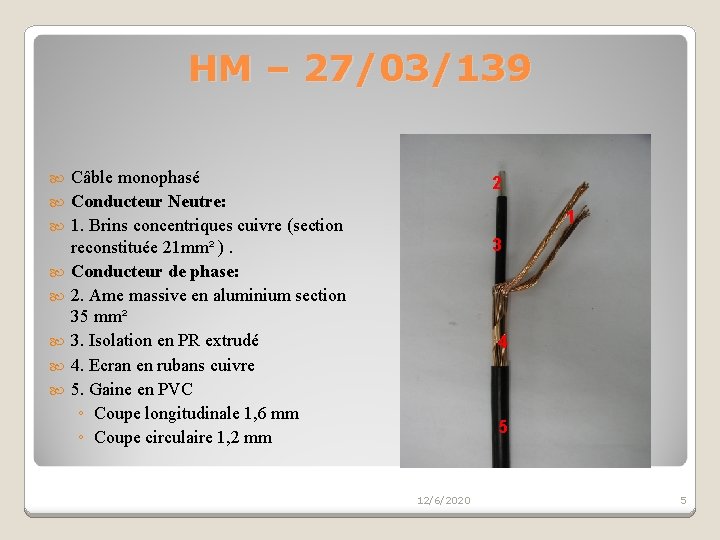

HM – 27/03/139 Câble monophasé Conducteur Neutre: 1. Brins concentriques cuivre (section reconstituée 21 mm² ). Conducteur de phase: 2. Ame massive en aluminium section 35 mm² 3. Isolation en PR extrudé 4. Ecran en rubans cuivre 5. Gaine en PVC ◦ Coupe longitudinale 1, 6 mm ◦ Coupe circulaire 1, 2 mm 2 1 3 4 5 12/6/2020 5

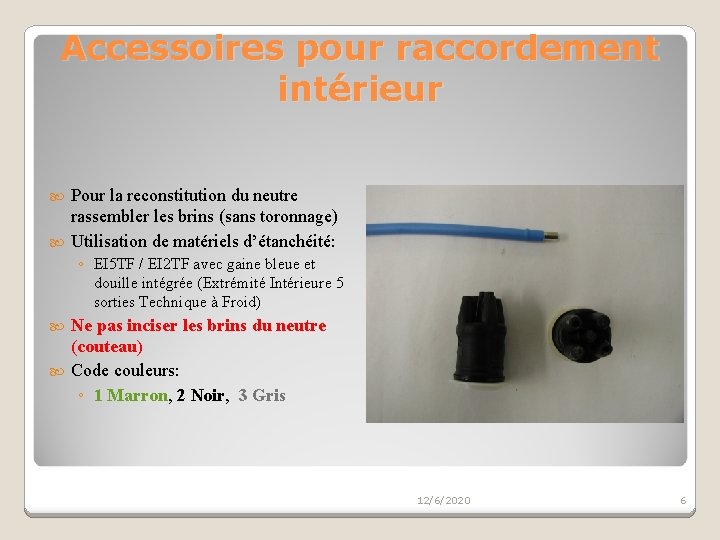

Accessoires pour raccordement intérieur Pour la reconstitution du neutre rassembler les brins (sans toronnage) Utilisation de matériels d’étanchéité: ◦ EI 5 TF / EI 2 TF avec gaine bleue et douille intégrée (Extrémité Intérieure 5 sorties Technique à Froid) Ne pas inciser les brins du neutre (couteau) Code couleurs: ◦ 1 Marron, 2 Noir, 3 Gris 12/6/2020 6

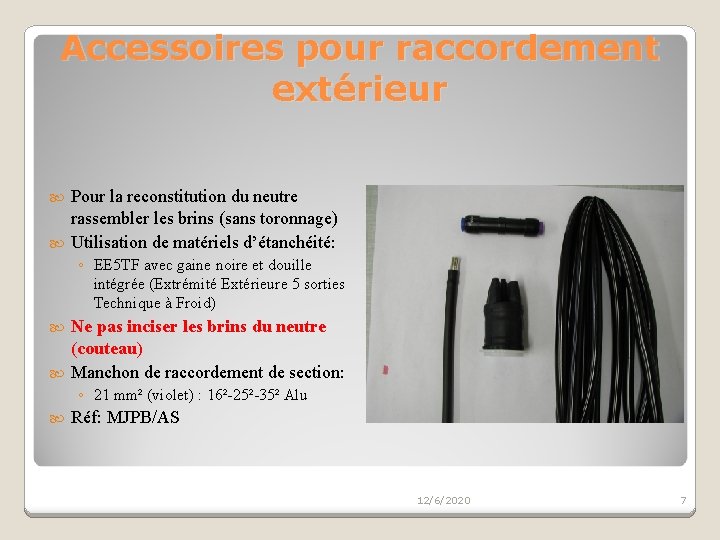

Accessoires pour raccordement extérieur Pour la reconstitution du neutre rassembler les brins (sans toronnage) Utilisation de matériels d’étanchéité: ◦ EE 5 TF avec gaine noire et douille intégrée (Extrémité Extérieure 5 sorties Technique à Froid) Ne pas inciser les brins du neutre (couteau) Manchon de raccordement de section: ◦ 21 mm² (violet) : 16²-25²-35² Alu Réf: MJPB/AS 12/6/2020 7

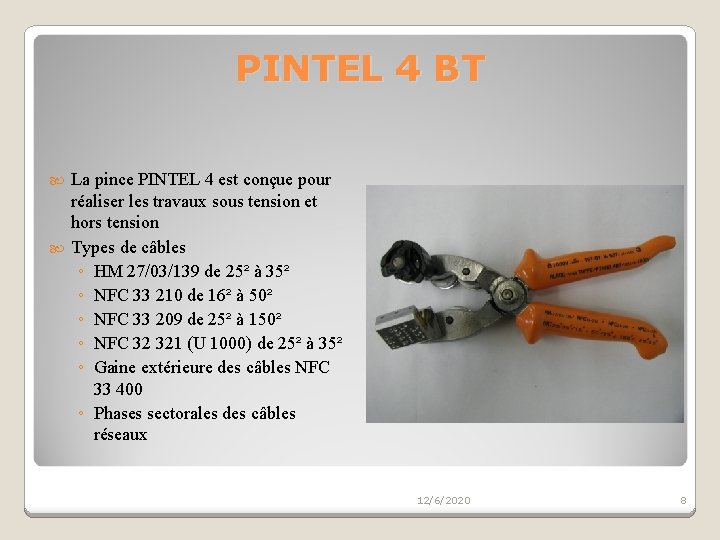

PINTEL 4 BT La pince PINTEL 4 est conçue pour réaliser les travaux sous tension et hors tension Types de câbles ◦ HM 27/03/139 de 25² à 35² ◦ NFC 33 210 de 16² à 50² ◦ NFC 33 209 de 25² à 150² ◦ NFC 32 321 (U 1000) de 25² à 35² ◦ Gaine extérieure des câbles NFC 33 400 ◦ Phases sectorales des câbles réseaux 12/6/2020 8
