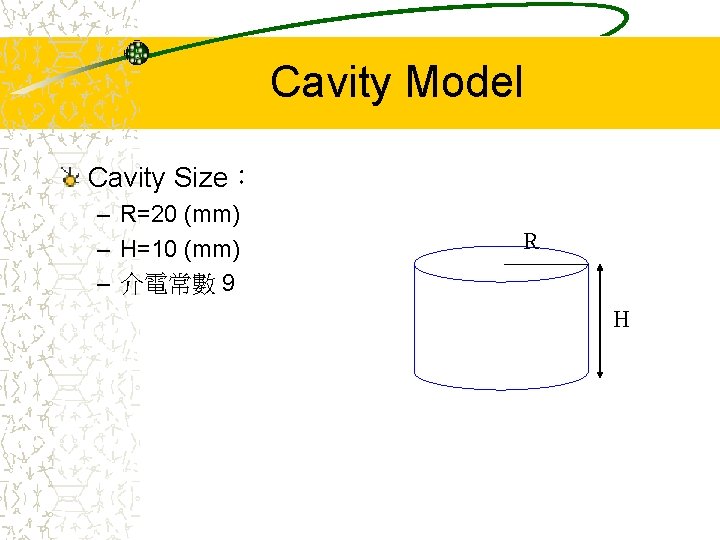

Cavity Model Cavity Size R20 mm H10 mm

Cavity Model Cavity Size： – R=20 (mm) – H=10 (mm) – 介電常數 9 R H

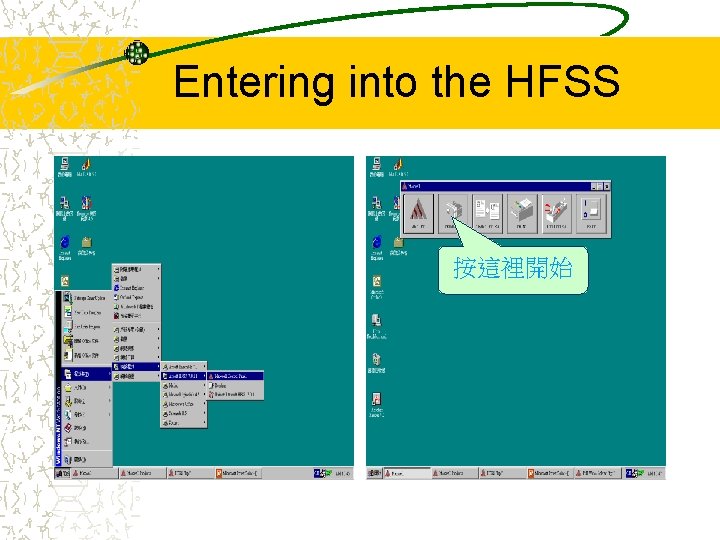

Entering into the HFSS 按這裡開始

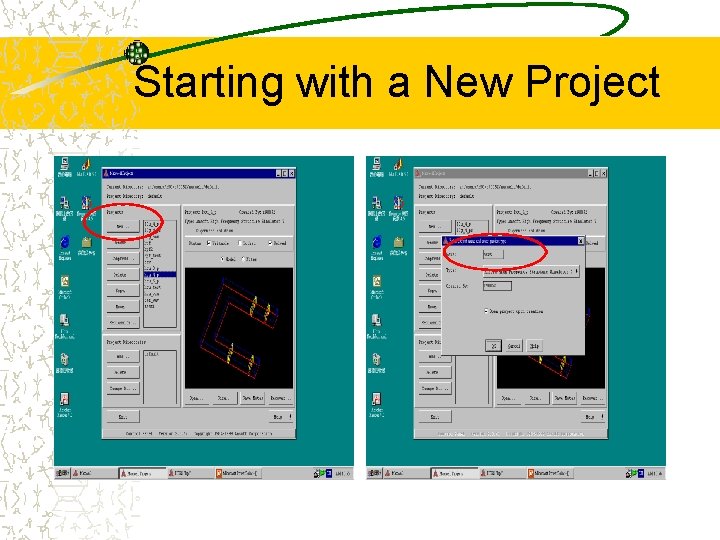

Starting with a New Project

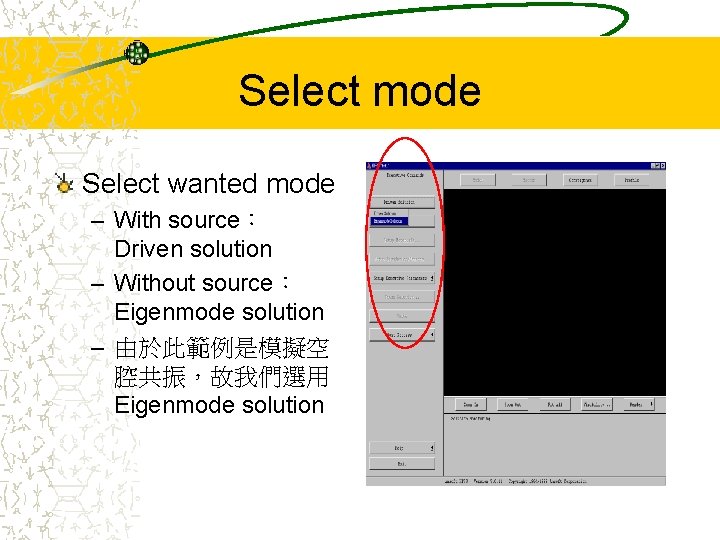

Select mode Select wanted mode – With source： Driven solution – Without source： Eigenmode solution – 由於此範例是模擬空 腔共振，故我們選用 Eigenmode solution

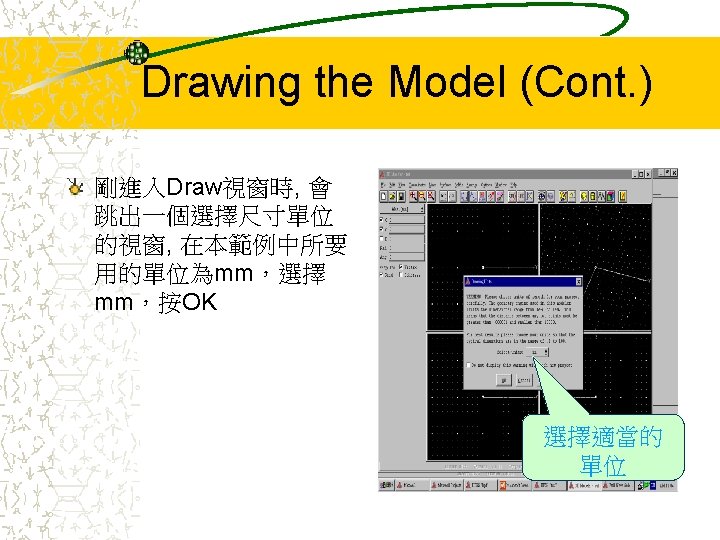

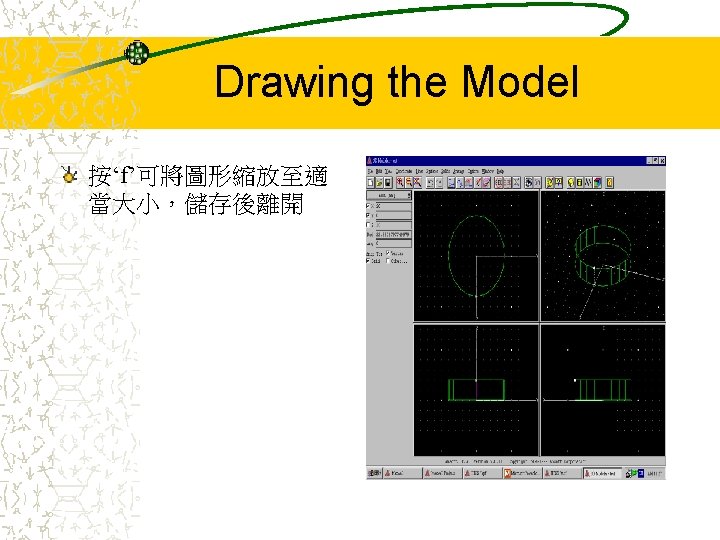

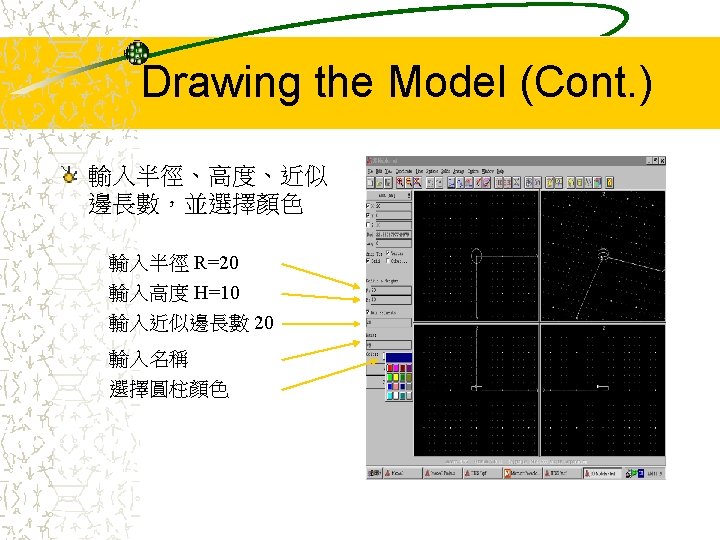

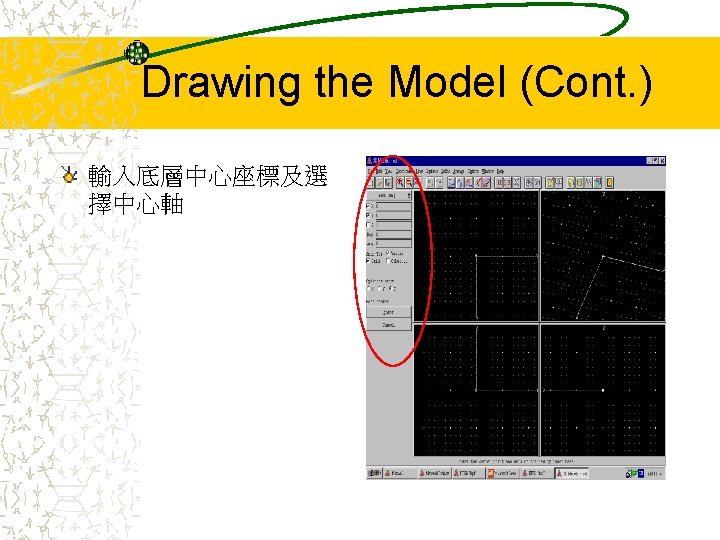

Drawing the Model (Cont. )

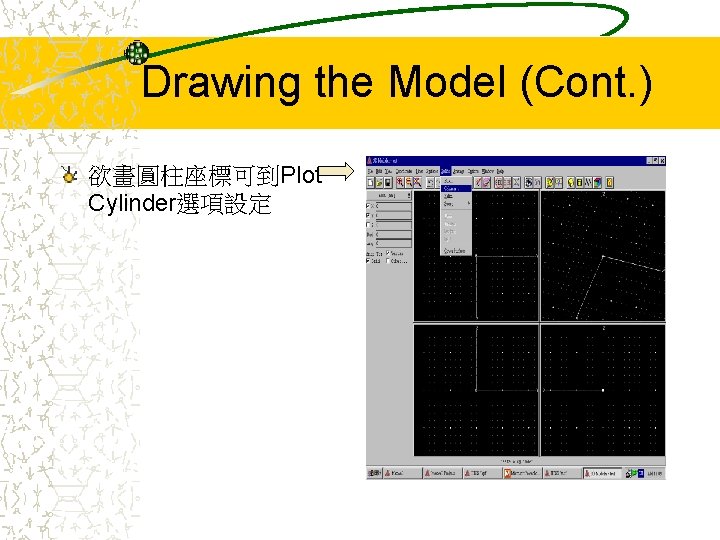

Drawing the Model (Cont. ) 欲畫圓柱座標可到Plot Cylinder選項設定

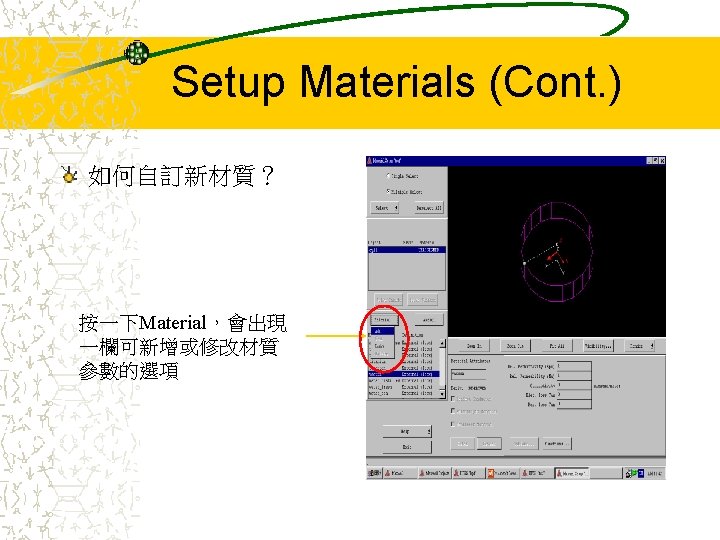

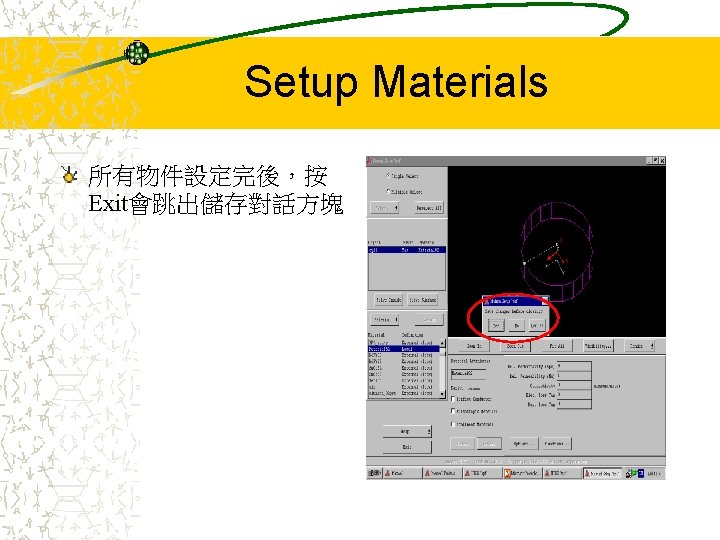

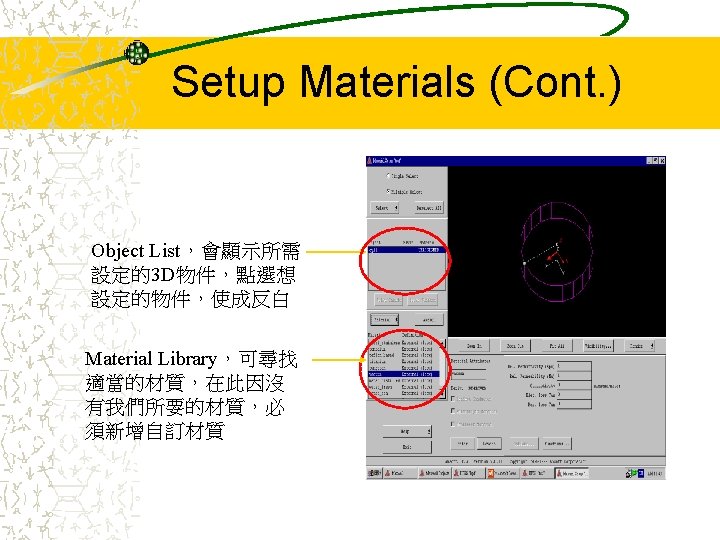

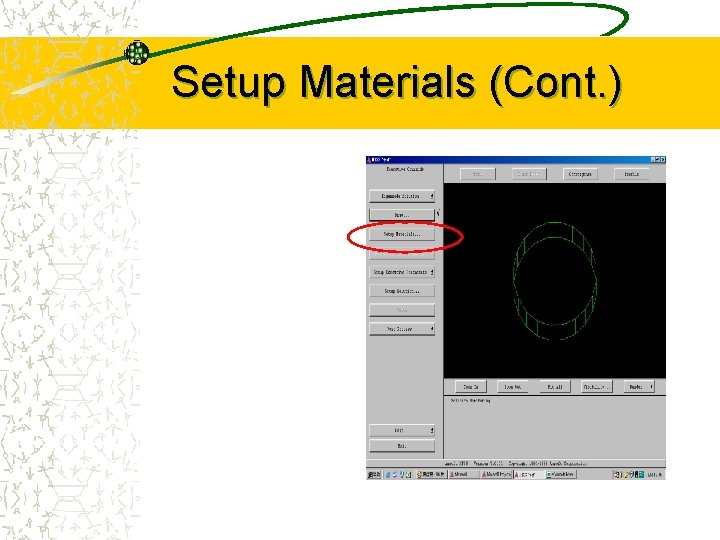

Setup Materials (Cont. )

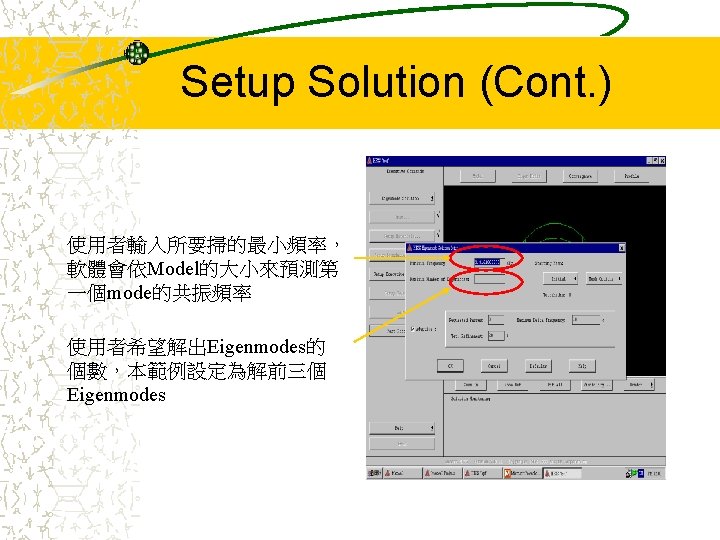

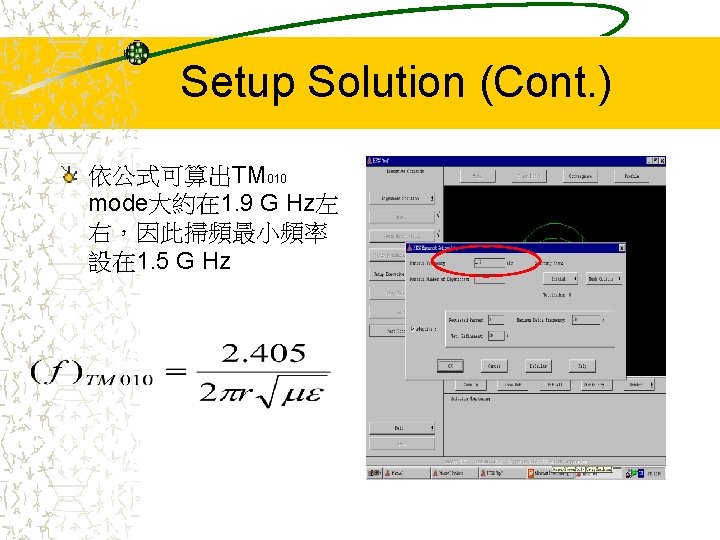

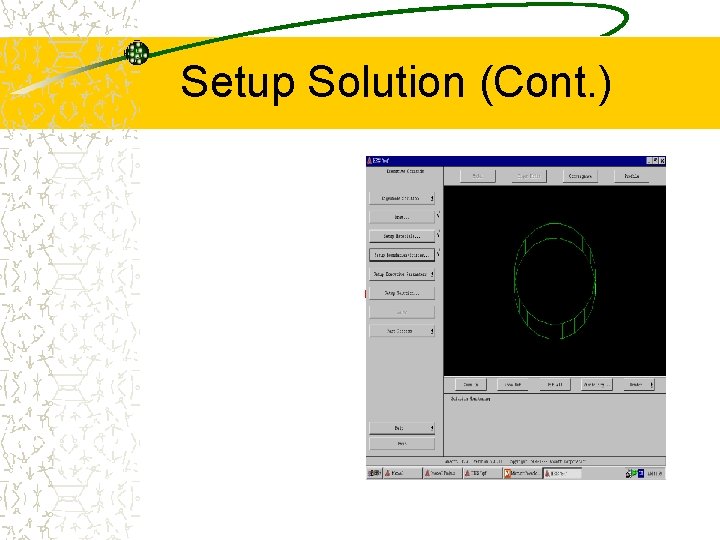

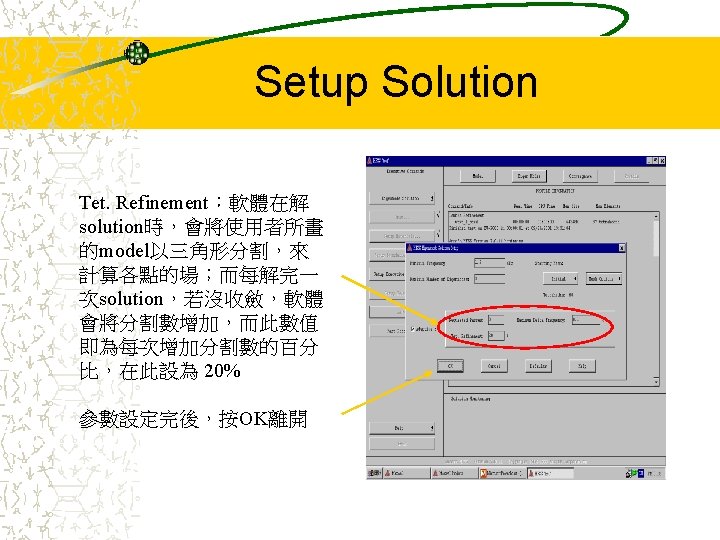

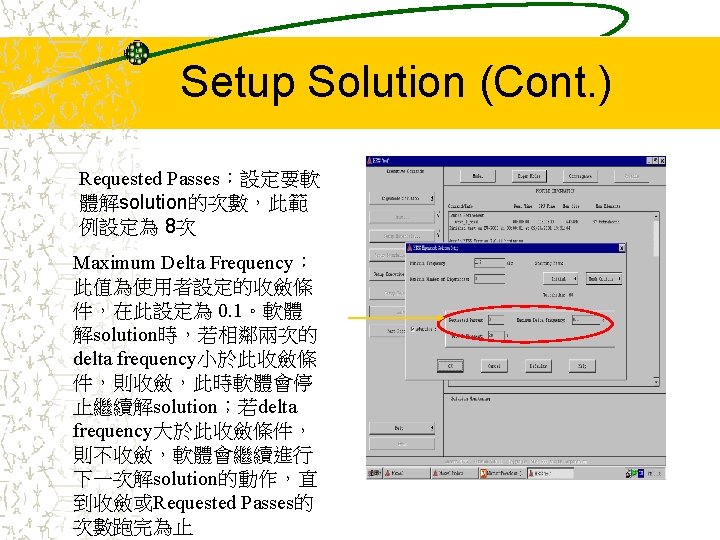

Setup Solution (Cont. )

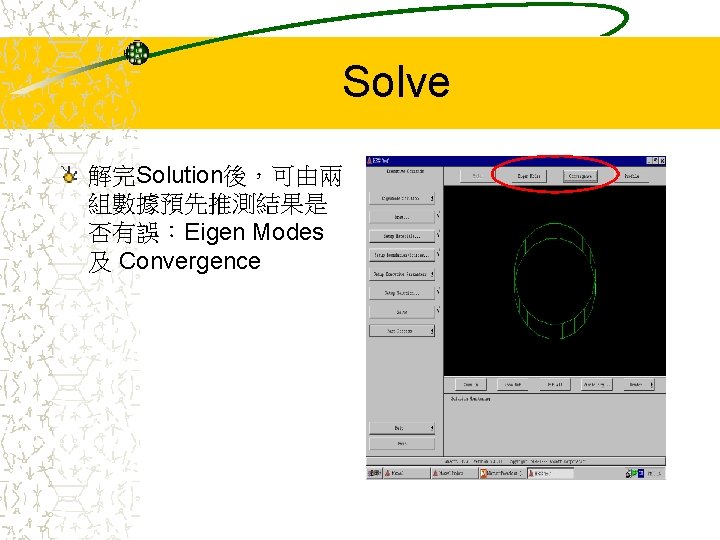

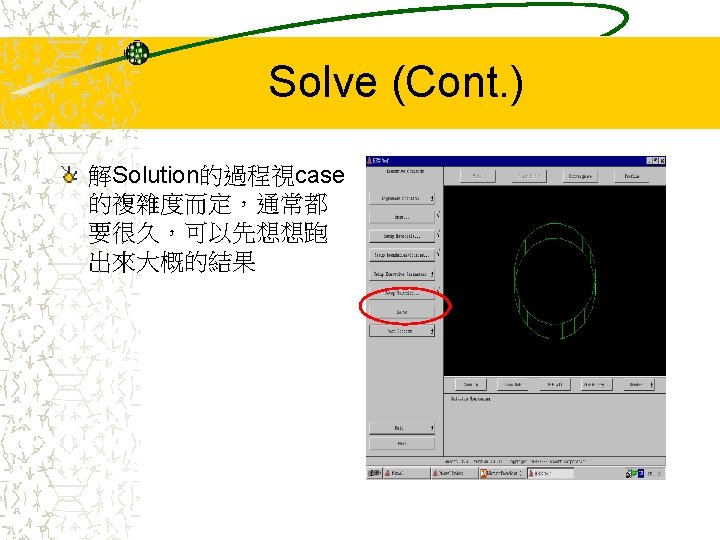

Solve 解完Solution後，可由兩 組數據預先推測結果是 否有誤：Eigen Modes 及 Convergence

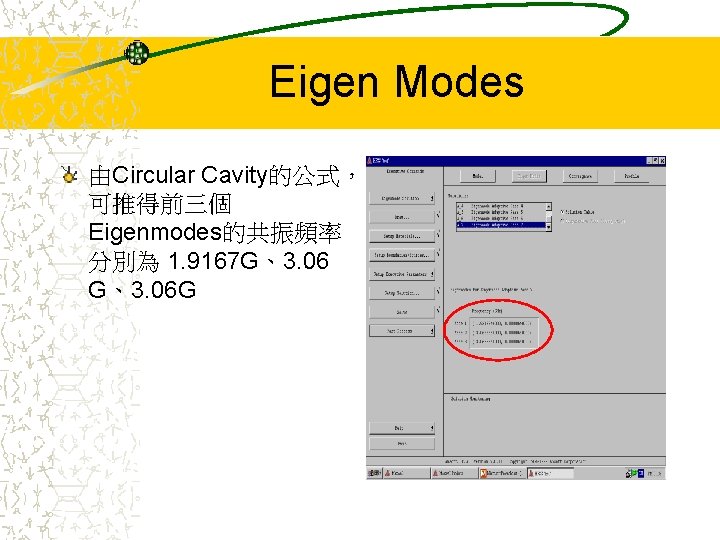

Eigen Modes 由Circular Cavity的公式， 可推得前三個 Eigenmodes的共振頻率 分別為 1. 9167 G、3. 06 G

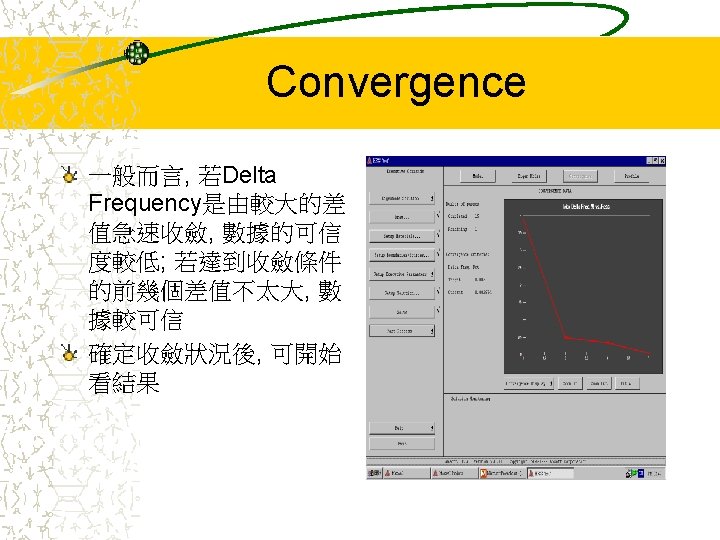

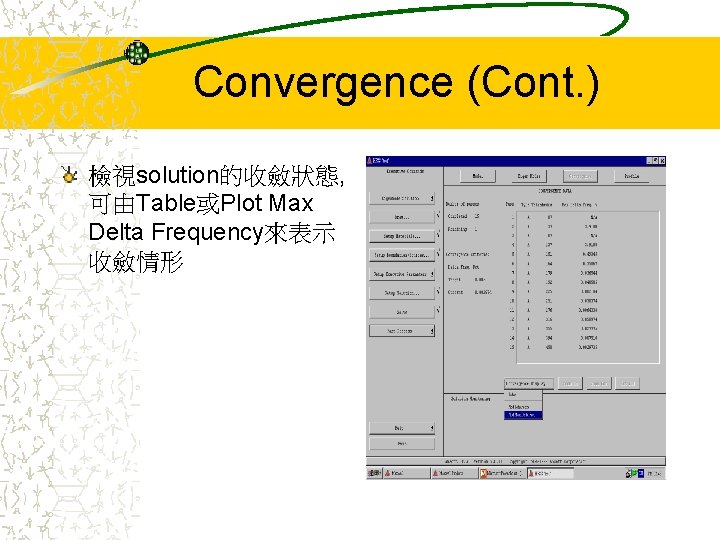

Convergence (Cont. ) 檢視solution的收斂狀態, 可由Table或Plot Max Delta Frequency來表示 收斂情形

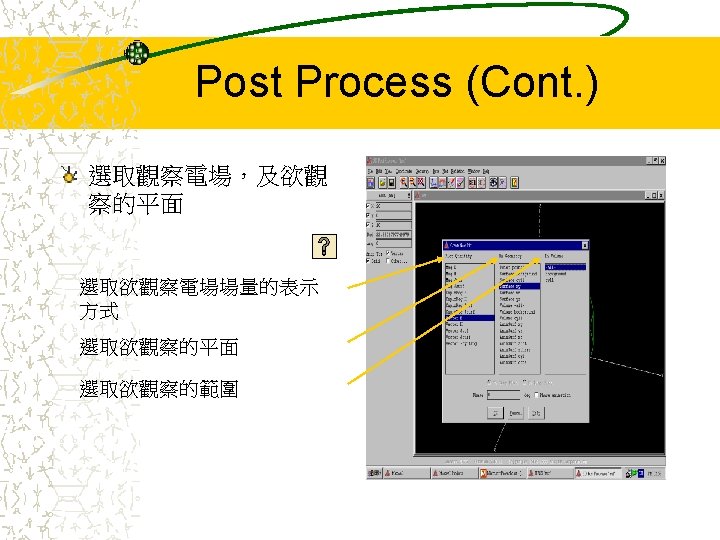

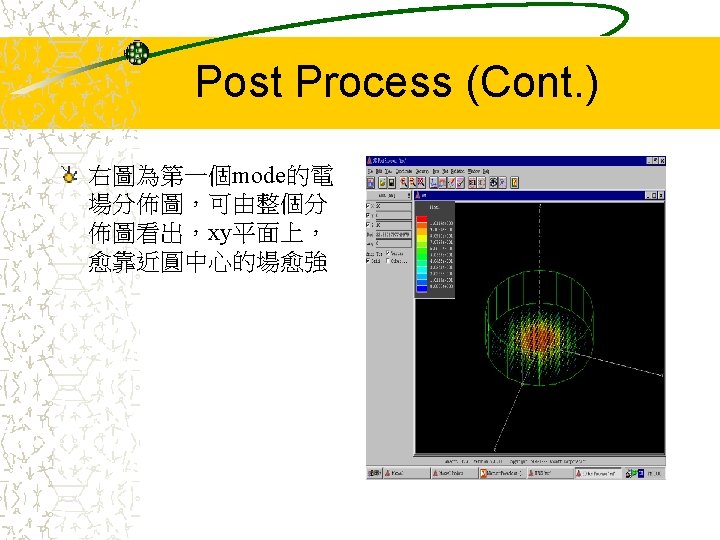

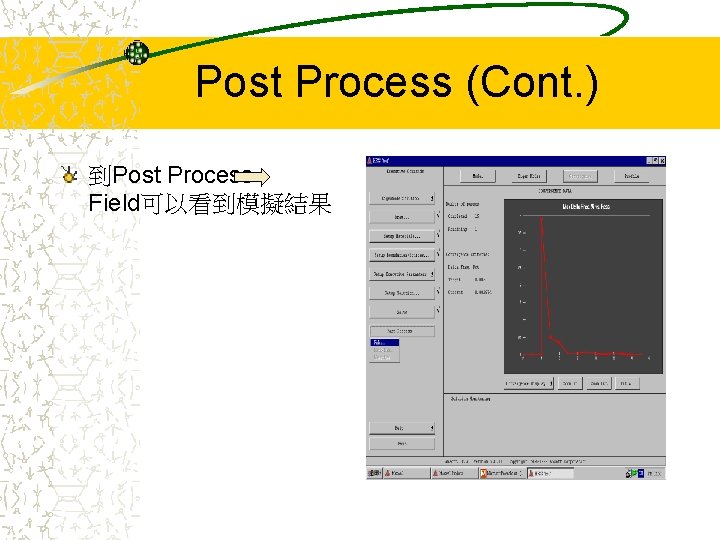

Post Process (Cont. ) 到Post Process Field可以看到模擬結果

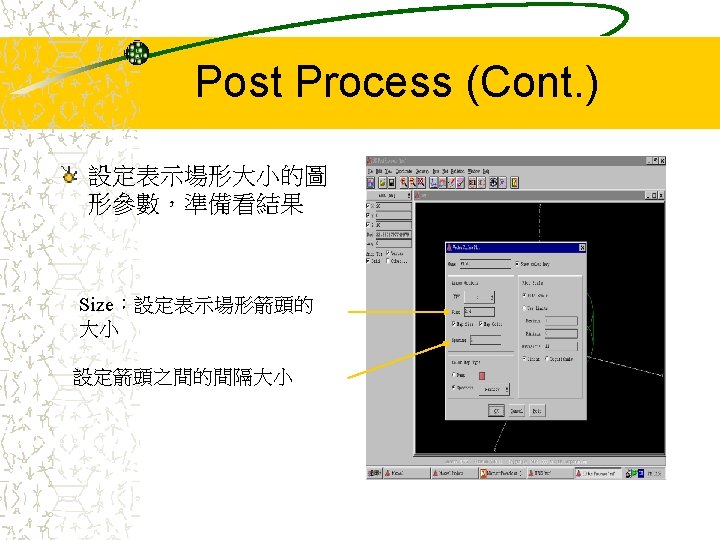

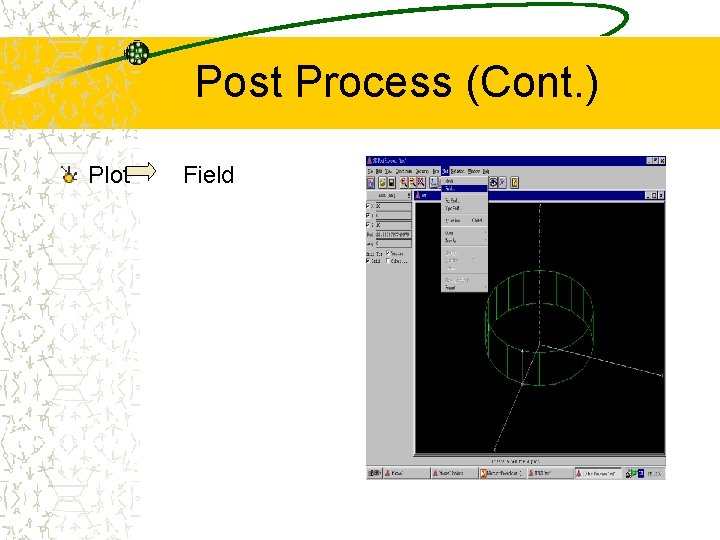

Post Process (Cont. ) Plot Field

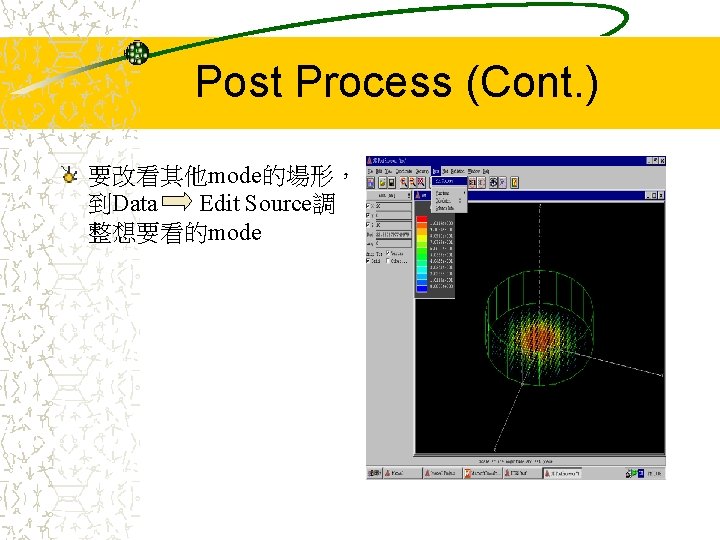

Post Process (Cont. ) 要改看其他mode的場形， 到Data Edit Source調 整想要看的mode

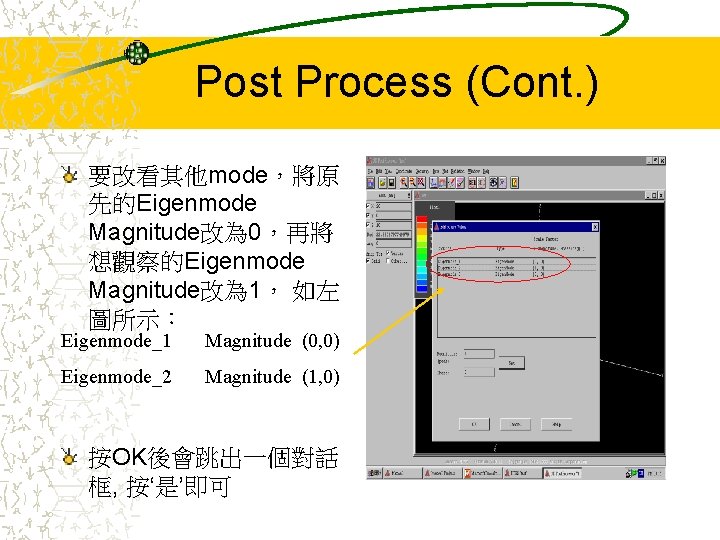

Post Process (Cont. ) 要改看其他mode，將原 先的Eigenmode Magnitude改為 0，再將 想觀察的Eigenmode Magnitude改為 1， 如左 圖所示： Eigenmode_1 Magnitude (0, 0) Eigenmode_2 Magnitude (1, 0) 按OK後會跳出一個對話 框, 按‘是’即可

Post Process (Cont. ) 第二個mode的電場分佈

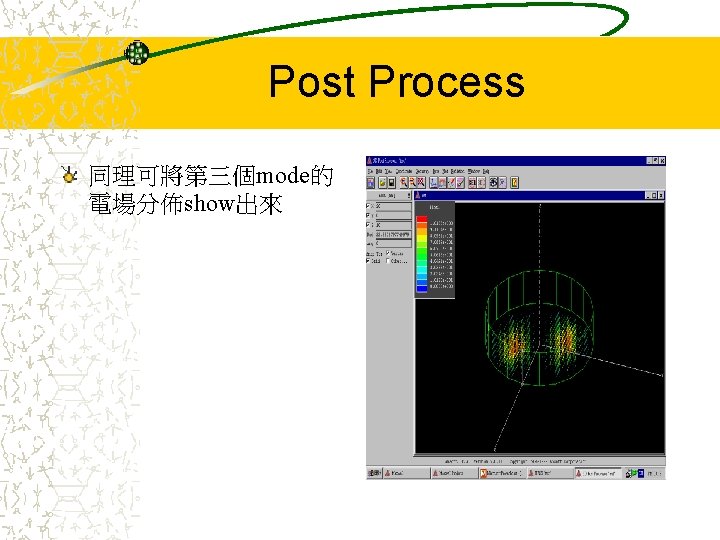

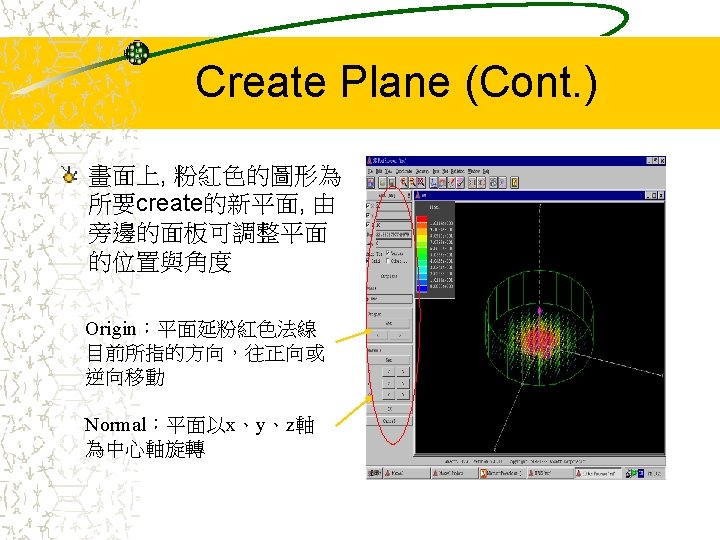

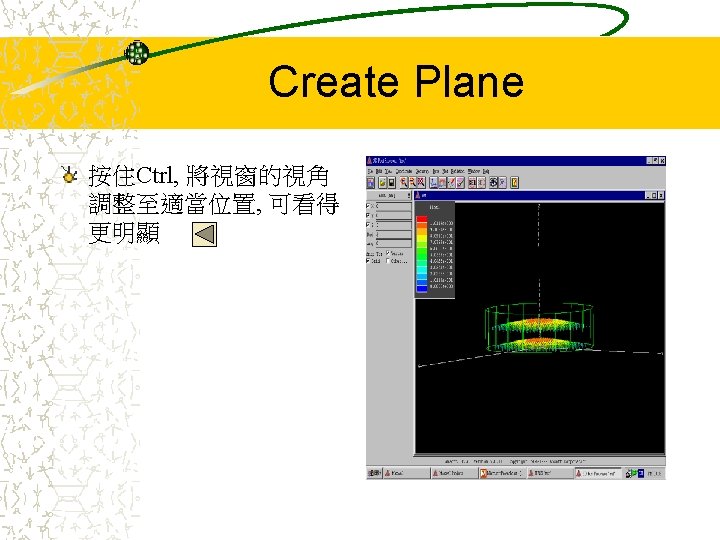

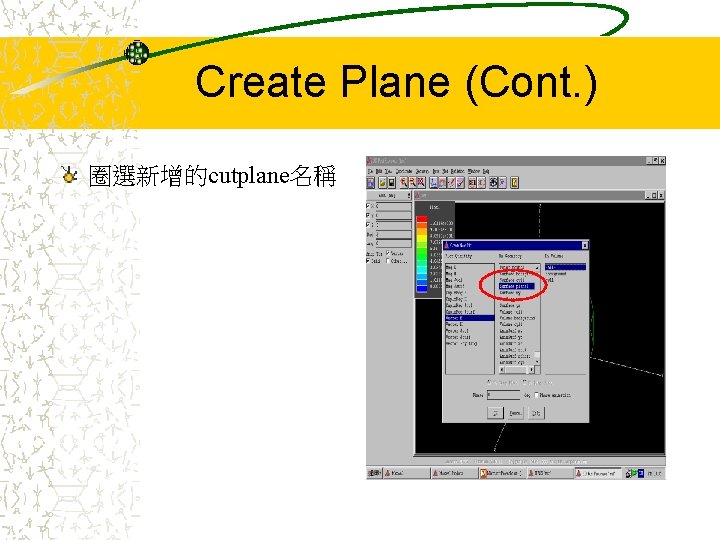

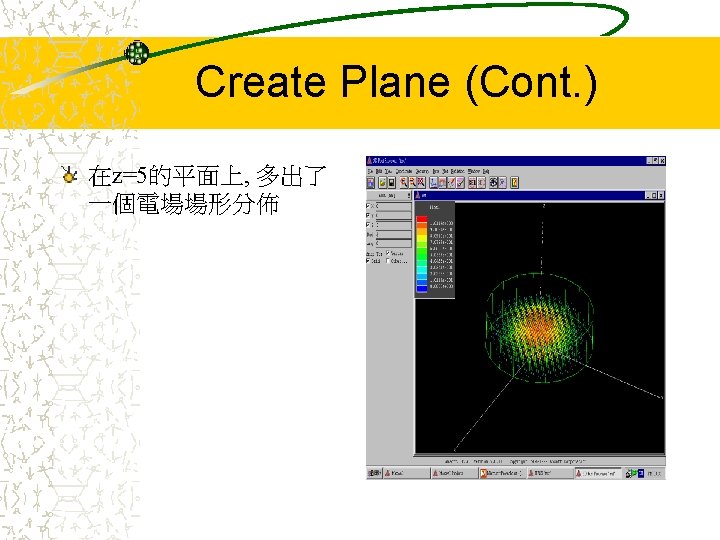

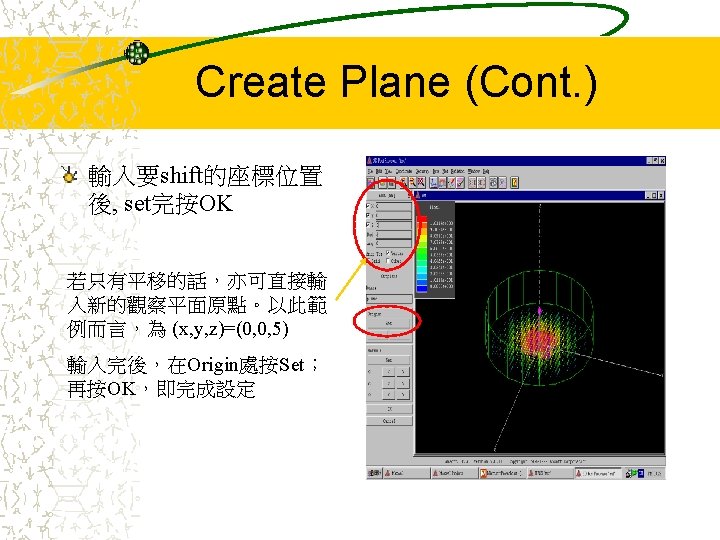

Create Plane (Cont. ) 圈選新增的cutplane名稱
