Category 3 5 MHz Category 3 1 100

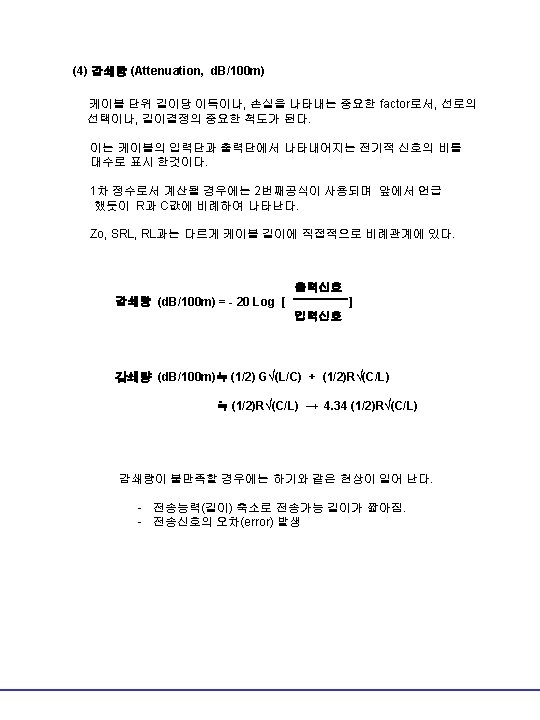

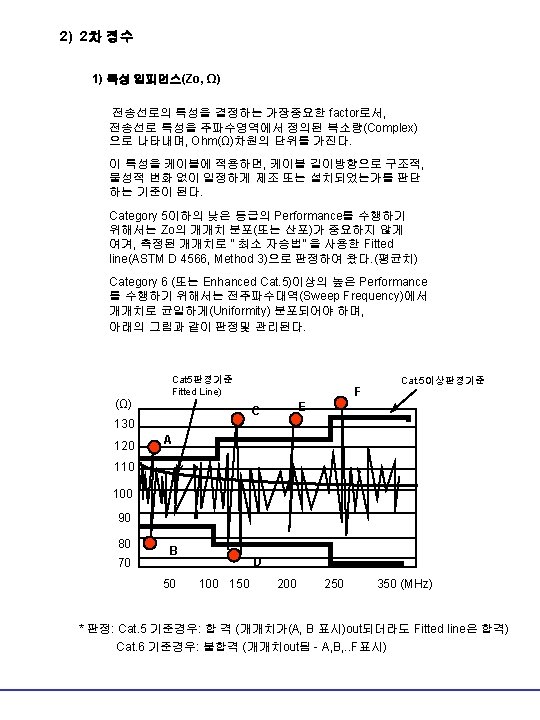

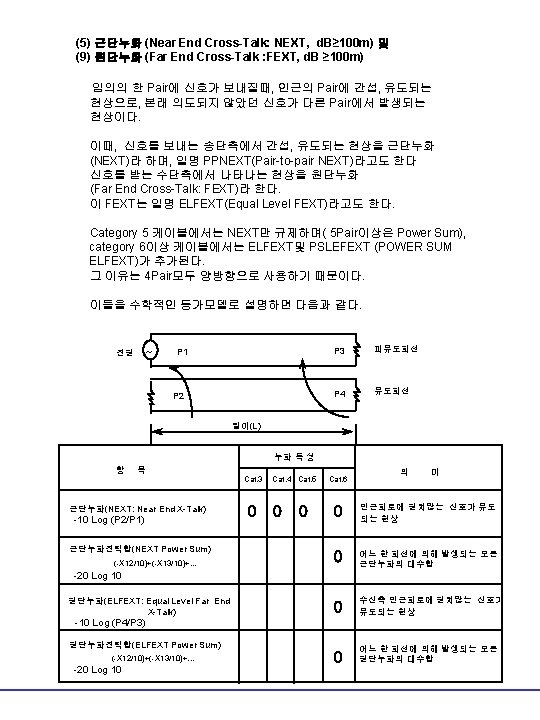

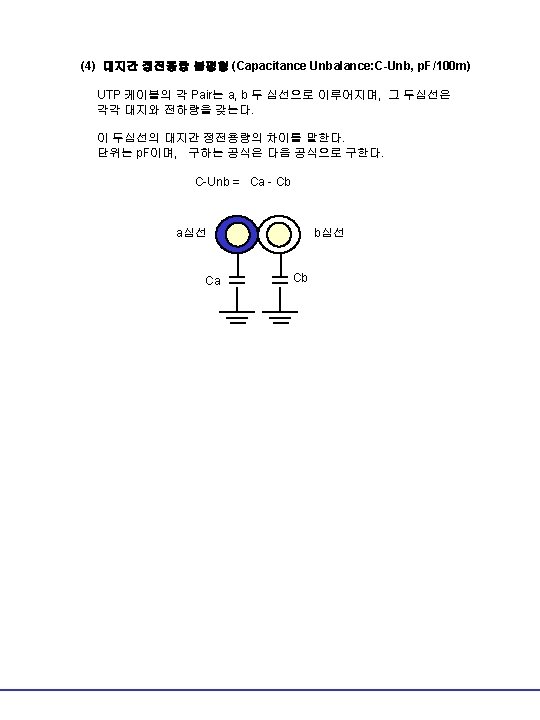

ⓑ 전송특성 (전기적 특성): Category 3 ~ 5 주파수 (MHz) Category 3 1. 도체저항 (Ω/100 m) - 최대 9. 38 2. 도체저항불평형 (%) - 최대 5. 0 전송 항목 Category 4 Category 5 [ 1차 정수 ] 3. 정전용량 (n. F/100 m) 0. 001 최대 6. 6 최대 6. 0 최대 5. 5 4. 정전용량 불평형 (p. F/100 m) 0. 001 최대 330 [ 2차 정수 ] 1. 특성임피던스 (Ω) 1 ~ 100 ± 15 (1~16 MHz) 100 ± 15 (1~20 Mhz) 100 ± 15 (1~100 MHz) 2. 손실계수(SRL) 1~10 10~16 16~20 20~100 - 최소 12 “ 10 - 최소 21 “ 19 “ 18 - 최소 23 “ 23 23 -Log(f/20) ATT NEXT 2. 2 43 2. 6 41 5. 6 32 8. 5 27 9. 7 26 13. 1 23 - ATT NEXT 1. 9 58 2. 1 56 4. 3 47 5. 2 42 6. 9 41 8. 9 38 10. 0 36 - 3. 감쇄량 (ATT) (d. B/100 m) 및 근단누화(NEXT) (d. B/100 m) * 주) 0. 772 1 4 8 10 16 20 25 31. 25 62. 50 100 감쇄량 0. 772값은 Design base용으로서 Engineering information(규제치는 아님)이며, 상기전송특성은 UTP, FTP, STP에 공동으로 적용된다. 단, 근단누화(NEXT)는 5 Pair이상 규격에 대해서는 Power sum으로 규제된다. ATT 1. 8 2. 0 4. 1 5. 8 6. 5 8. 2 9. 3 10. 4 11. 7 17. 0 22. 0 NEXT 64 62 53 48 47 44 42 41 39 35 32

5. UTP 사용 지침서(Guide Line) 1) TC (Telecommunication Closet)에서 work area까지는 90 m를 초과 하지 않아야 한다. 2) HC (Horizontal Cross Connection)에 사용되는 jumper wire, patch cord, pigtail은 7 m를 초과하지 않아야 하며, work area에서의 line cord 와 HC에서의 케이블 길이의 합은 10 m를 초과하지 않아야 한다. 3) Backbone Distribution -. voice용 multi-pair UTP사용시는 HC에서 Main Cross-connect (MC)까지는 800 m (광 Multi-mode: 2000 m, 광Single-mode: 3000 m)를 초과하지 않아야 하며, HC에서 다른 건물에 있는 IC (Intermediate Cross-connector)까지는 500 m (광 Multi-mode: 500 m) 를 초과하지 않아야 한다. -. Data용 multi pair UTP 사용시 90 m를 초과하지 않아야 한다. 4) MC와 다른 건물에 있는 IC간 에 있는 Backbone 케이블 -. Voice용 multi pair copper 케이블 사용시 300 m를 초과하지 않아야 한다. (광 Multi-mode: 1500 m, 광Single-mode: 2500 m) 5) Work area에서 Modular line cord의 길이는 3 m를 초과하지 않아야 한다.

3) LGC 제품 구조(단면도) UTP 100 MHz Cat. 5 Cable Cross-sectional Diagram Wire Size Material 0. 511 mm Annealed Copper Insulation Solid HDPE 0. 195 mm Twin Lays Max. 22 mm Cable Lay Max. 180 mm Jacket FR-PVC 0. 6 mm Cable Diameter 5. 2 mm Wire Size 0. 535 mm Material Annealed Copper Insulation Solid HDPE UTP 200 MHz Cat. 6 Cable Cross-sectional Diagram 0. 234 mm Twin Lays Max. 18 mm Cable Lay Max. 100 mm Filler HDPE 0. 9Φ Jacket FR-PVC 0. 6 mm Cable Diameter 6. 0 mm

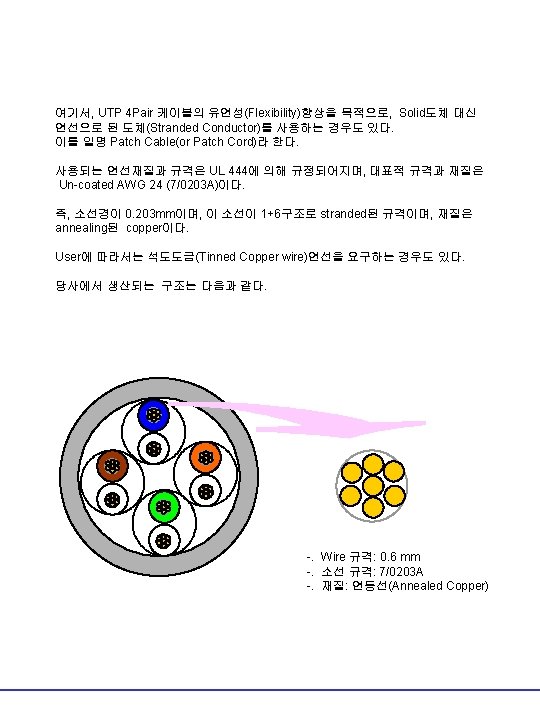

UTP 100 MHz Cat. 5 x 25 Pair Cable Cross-sectional Diagram Wire Size 0. 535 mm Material Annealed Copper Insulation Double Solid HDPE 0. 234 mm Twin Lays Max. 18 mm Cable Lay MAX. 100 mm Cabling 4 P x 1 (4+3)P x 3 Lay : Max. 500 mm Jacket FR-PVC 1. 4 mm Cable Diameter 15. 0 mm Wire Size 0. 6 mm(7/0203 A) Material Stranded Copper Insulation Solid HDPE PATCH 100 MHz Cat. 5 Cable Cross-sectional Diagram 0. 21 mm Twin Lays Max. 22 mm Cable Lay Max. 180 mm Jacket FR-PVC 0. 6 mm Cable Diameter 5. 8 mm

FTP 100 MHz Cat. 5 Cable Cross-sectional Diagram Wire Size 0. 535 mm Material Annealed Copper Insulation Solid HDPE 0. 234 mm Twin Lays Max. 18 mm Cable Lay Max. 120 mm Shield Al & Polyester 75 micron-25 width Drain wire Tinned CU 0. 5 mm Jacket FR-PVC 0. 6 mm Cable Diameter 6. 5 mm STP 100 MHz Cat. 5 Cable Cross-sectional Diagram Wire Size 0. 643 mm Material Annealed Copper Insulation HDPE Foam Skin 0. 458 mm(40%) Twin Lays Max. 40 mm Cable Lay Max. 180 mm Shield Al & Polyester 75 micron-15 width 75 micron-30 width Drain wire Tinned CU 0. 5 mm Jacket FR-PVC 0. 8 mm Cable Diameter 9. 6 mm

UTP 16 MHz Cat. 3 Multi-Pair Riser Cable Cross-sectional Diagram Core Pair Size 25 P, 50 P, 100 P 200 P, 300 P, 400 P Wire Size 0. 511 mm Material Twin Lays Annealed Copper Foamed HDPE FR-PE Skin 0. 175 mm Max. 90 mm Cable Lay Max. 1200 mm Jacket Cable Diameter FR-PVC 0. 9~1. 7 mm Insulation Jacket 10. 4 ~ 35. 8 mm
