CASO CLNICO Atresia tricspide Escola Superior de Cincias

CASO CLÍNICO: Atresia tricúspide Escola Superior de Ciências de Saúde Internato em Saúde da Criança, 6ª série Apresentação: Diego Antonio Calixto de Pina Gomes Mello James William Henry Fanstone Coordenação: Sueli Falcão www. paulomargotto. com. br Brasília, 19 de abril de 2010

CASO CLÍNICO

CASO CLÍNICO

CASO CLÍNICO

CASO CLÍNICO

CASO CLÍNICO

CASO CLÍNICO

CASO CLÍNICO

CASO CLÍNICO

CASO CLÍNICO

ECOCARDIOGRAMA • • Ictus solitus Conexão atrioventricular direita ausente Grandes vasos normorrelacionados Cavidade de VD hipoplásica, com ventrículo principal tipo esquerdo • Ampla comunicação atrial • Comunicação interventricular perimenbranosa ampla, de via de entrada, fluxo E/D • Ausência de estenose pulmonar

ECOCARDIOGRAMA • Pós-operatório de bandagem de tronco pulmonar • Hipertensão pulmonar associada a shunt sistêmico-pulmonar congênito

DIAGNÓSTICOS • Atresia tricúspide (tipo I C)

CARDIOPATIAS CONGÊNITAS ACIANOGÊNCIAS CIANOGÊNICAS Comunicação interventricular ( 32%) Tetralogia de Fallot (6%) Persistência do canal arterial (12%) Transposição das grandes artérias( 5%) Estenose pulmonar ( 8%) Atresia Tricúspide ( 1 a 2 %) Comunicação interatrial( 6%) Coarctação da aorta ( 6%) Estenose aórtica ( 5%)

ATRESIA TRICÚSPIDE • Anomalia congênita cardíaca • Não há comunicação direta entre o AD e VD • Acompanhada de hipoplasia ou ausência da porção sinusal do VD • Valva tricúspide: – Ausente – Imperfurada

ATRESIA TRICÚSPIDE • Sobrevida dependente de defeitos associados • Permitem a mistura de sangue entre as duas circulações: – CIA – CIV – PCA

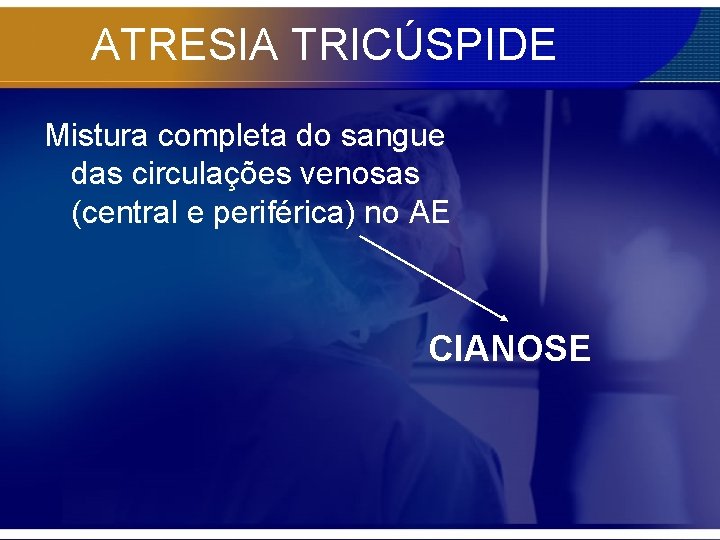

ATRESIA TRICÚSPIDE Mistura completa do sangue das circulações venosas (central e periférica) no AE CIANOSE

ATRESIA TRICÚSPIDE • Manifestações clínicas: – ICC e/ou – Hipoxemia • Dependentes das variações anatômicas dos defeitos associados , principalmente os QUE RESTRINGEM O FLUXO PULMONAR

ATRESIA TRICÚSPIDE • INCIDÊNCIA: – Infreqüente – 1 -2% de todas as cardiopatias congênitas – 0, 06 para 1000 nascidos vivos – Ligeira predominância do sexo masculino – Raramente presente em síndromes cromossômicas – Mais comum em prematuros

ATRESIA TRICÚSPIDE • EMBRIOLOGIA E ETIOLOGIA: AUSÊNCIA DO DESENVOLVIMENTO DA VIA DE ENTRADA DO VD BLOQUEIO DO ORIFICIO ATRIOVENTRICULAR DIREITO DESLOCAMENTO DO SEPTO VENTRICULAR PARA DIREITA (mal alinhamento do septo ventricular com o canal atrioventricular)

ATRESIA TRICÚSPIDE • ANATOMIA PATOLÓGICA (características morfológicas comuns a todos os tipos) – ATRESIA DO ORIFÍCIO TRICÚSPIDE – COMUNICAÇÃO INTERATRIAL: • Única via de escape do sangue que chega ao AD em direção às câmaras esquerdas • Forame oval em 66% • Ostium secundum 33%

ARTRESIA TRICÚSPIDE – AE, VE E MITRAL: • AE aumentado • VE dilatado e hipertrofiado • Anel mitral de maior diâmetro – VENTRÍCULO DIREITO • • Pequeno Constituído apenas pelo infundíbulo Câmara de forma tubular Diâmetro se aproxima do da a. pulmonar

ATRESIA TRICÚSPIDE • CLASSIFICAÇÃO: – Edwards e Burchell (1949) modificada por Keith (1958) – 3 tipos – De acordo com a relação das grandes artérias com os ventrículos: • I – Normorrelação das grandes artérias (70%) • II – Dextransposição das grandes artérias (25%) • III – Levotransposição das grandes artérias (5%) – Subdivididos em a, b, c de acordo com a presença ou não de outros defeitos

ATRESIA TRICÚSPIDE • TIPO I: – IA) ATRESIA DA VALVA PULMONAR E SEM CIV • VD praticamente ausente • Localizado na parte superior direita da parede ventricular esquerda • Antigamente confundidos com ventrículo único • Canal arterial: – Pequeno – Funcionalmente inadequado – Única via pela qual o sangue alcança a circulação pulmonar • Duração muito curta de vida

ATRESIA TRICÚSPIDE

ATRESIA TRICÚSPIDE – IB) ESTENOSE PULMONAR E CIV PEQUENA • • • Subtipo mais comum A. pulmonar hipoplásica Anel da valva pulmonar estreitado VD de dimensão reduzida (diam VD = diam AP) Valva pulmonar bicúspide é freqüente (50%) CIV: – Pequena – Fechamento espontâneo (38%) gradual resultando em hipoxemia grave • Duração média de vida: 1 ano caso não se recorra a cirurgias paliativas

ATRESIA TRICÚSPIDE

ATRESIA TRICÚSPIDE – IC) SEM ESTENOSE PULMONAR E CIV GRANDE: • CIV grande: – Permite que maior quantidade de fluxo sanguíneo se dirija ao VD • VD mais dilatado • Valva e artéria pulmonar de dimensões próximas às da aorta • Verifica-se redução da CIV com o crescimento da criança • QC com mais congestão pulmonar que cianose • Subtipo de maior sobrevida e melhores possibilidades de correção cirúrgica

ATRESIA TRICÚSPIDE

ATRESIA TRICÚSPIDE • TIPO II: – Dextrotransposição das grandes artérias – Aorta: • Anteriormente e à direita – Artéria pulmonar: • Posteriormente e à esquerda – VD: • Paredes engrossadas • Mais dilatado que nos tipos I – CIV: • De maior diâmetro

ATRESIA TRICÚSPIDE – IIA) ATRESIA PULMONAR SEM CIV • Anomalia complexa • Em geral associada a outros defeitos (p. e. má posição cardíaca) • Circulação pulmonar suprida por grande canal arterial

ATRESIA TRICÚSPIDE – IIB) ESTENOSE PULMONAR COM CIV • Grande CIV • Estenose pulmonar: – Subvalvar (cone subpulmonar e cúspide anterior da valva mitral) e/ou – Valvar • Permite maior duração de vida pela restrição ao fluxo pulmonar (lesão obstrutiva)

ATRESIA TRICÚSPIDE – IIC) SEM ESTENOSE PULMONAR E COM CIV • O fluxo de sangue do VE segue preferencialmente pela artéria pulmonar • Diâmetro da pulmonar maior que o da aorta • Podem estar associadas: – Atresia e hipoplasia da aorta – Coarctação da aorta • O canal arterial mantém a circulação periférica • Sobrevida curta

ATRESIA TRICÚSPIDE

ATRESIA TRICÚSPIDE • TIPO III: – Levotransposição das grandes artérias – Tipo raro – Podem ainda apresentar: • Alça bulboventricular tipo D ou L – Agrupadas em dois subtipos: • Estenose pulmonar ou subpulmonar • Estenose subaórtica

ATRESIA TRICÚSPIDE • QUADRO CLÍNICO: – SINAIS E SINTOMAS: • Manifestações dependem do fluxo pulmonar efetivo: – Diminuído: » Cianose – Aumentado: » Insuficiência cardíaca

ATRESIA TRICÚSPIDE – Fluxo pulmonar diminuído: • Cianose precoce • Intensidade relacionada com o grau de defeitos obstrutivos: – Intensa: » CIA e CIV pequenas » Estenose pulmonar importante » PCA pequeno • Evolui com piora da cianose: – Diminuição espontânea da CIV – Fechamento espontâneo do CA – Agravamento da lesão obstrutiva pulmonar • Baqueteamento digital por volta do 6º mês

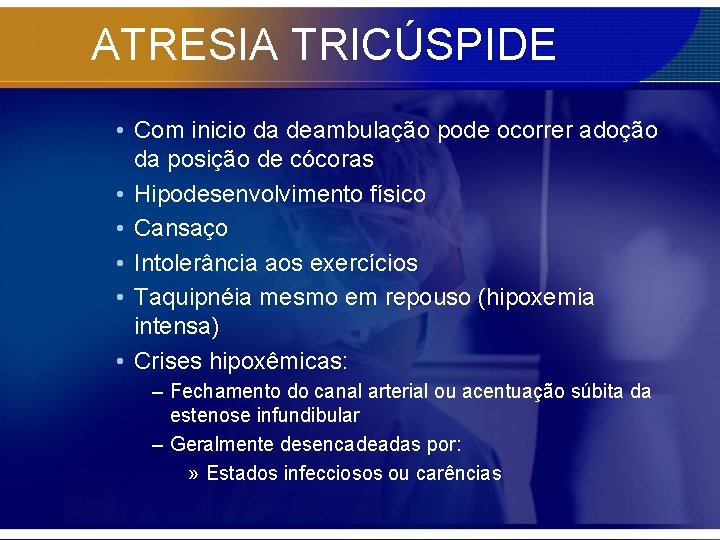

ATRESIA TRICÚSPIDE • Com inicio da deambulação pode ocorrer adoção da posição de cócoras • Hipodesenvolvimento físico • Cansaço • Intolerância aos exercícios • Taquipnéia mesmo em repouso (hipoxemia intensa) • Crises hipoxêmicas: – Fechamento do canal arterial ou acentuação súbita da estenose infundibular – Geralmente desencadeadas por: » Estados infecciosos ou carências

ATRESIA TRICÚSPIDE • Principais causas de morte: – Hipoxia – Crises hipoxêmicas – Infecção

ATRESIA TRICÚSPIDE – Hiperfluxo pulmonar • Cianose discreta ou inexistente • Sinais de insuficiência cardíaca • Gravidade dos sinais dependente do grau de hipertensão pulmonar • Evolução atribulada: – Repetidas infecções respiratórias – Progressão da hipertensão pulmonar

ATRESIA TRICÚSPIDE – EXAME FÍSICO: • Cianose de grau variado • Sinais de insuficiência cardíaca • Associada a atresia pulmonar: – Acentuação do impulso cardíaco apical – B 1 aumentada em área apical – B 2 sempre única e hiperfonética (fechamento da valva aórtica) – B 3 pode estar presente no ápice – Sopro presente ou não dependendo do tamanho do canal arterial

ATRESIA TRICÚSPIDE • Tipo Ib: – Pulsação de veias no pescoço, com onda “a” predominante – Coração aumentado – Ictus desviado da linha hemiclavicular – Primeira bulha acentuada no ápice – B 2 hipofonética ou normal em área pulmonar – Sopro holossistólico, intenso, com ou sem frêmito, ao longo de toda borda esternal esquerda • Com CIV e sem estenose pulmonar: – – Dilatação cardíaca B 2 hiperfonética, desdobrada (hiperfluxo pulmonar) Sopro sistólico na área tricúspide B 3 e sopro diastólico (hiperfluxo através da mitral)

ATRESIA TRICÚSPIDE • Com transposição das grandes artérias: – B 2 hiperfonética e com timbre estalante (aorta localizada próxima a parede torácica favorece maior transmissão do componente aórtico)

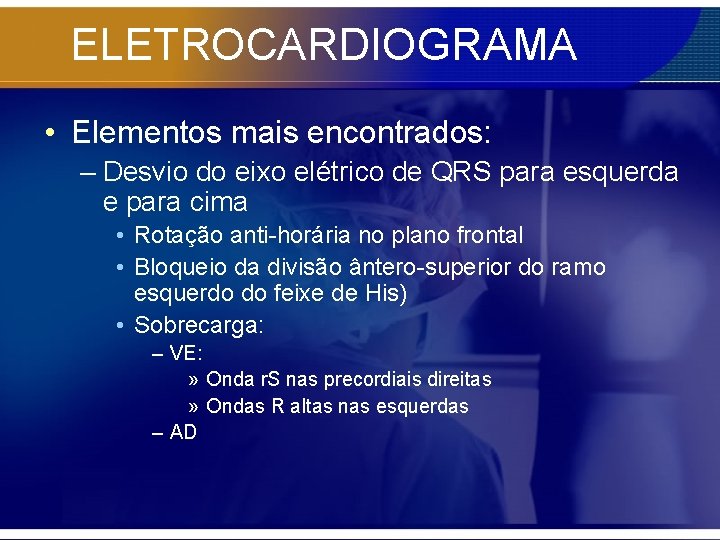

ELETROCARDIOGRAMA • Elementos mais encontrados: – Desvio do eixo elétrico de QRS para esquerda e para cima • Rotação anti-horária no plano frontal • Bloqueio da divisão ântero-superior do ramo esquerdo do feixe de His) • Sobrecarga: – VE: » Onda r. S nas precordiais direitas » Ondas R altas nas esquerdas – AD

ATRESIA TRICÚSPIDE • Quando VD é mais desenvolvido (sem estenose e transposição das grandes artérias): – Ondas R maiores em V 1 e mais comumente em V 2 podem indicar sobrecarga de VD associada • Ritmo básico: sinusal • Pode haver FA

ATRESIA TRICÚSPIDE

ATRESIA TRICÚSPIDE

ATRESIA TRICÚSPIDE • A: – Criança de três meses – Eixo elétrico em 0º – Sobrecarga atrial direita – Grandes potenciais de VE

ATRESIA TRICÚSPIDE

ATRESIA TRICÚSPIDE • B: – Criança de 4 meses – Desvio do eixo elétrico para esquerda – Sobrecarga AD – Sobrecarga de VE

ATRESIA TRICÚSPIDE • ESTUDO RADIOGRÁFICO: – HIPOFLUXO PULMONAR: • Área cardíaca: – Normal ou discretamente aumentada • Vasculatura pulmonar diminuída • Com evolução (desenvolvimento da circulação colateral brônquica que se anastomasa com a árvore vascular pulmonar levando mais sangue para o pulmão): – Acentuação da vasculatura – Maior área cardíaca (aumento das cavidades esquerdas)

ATRESIA PULMONAR • EM PA: – Contorno inferior direito: • Convexidade normal ou pouco mais saliente (crescimento de AD) – Contorno inferior esquerdo • Arredondado (hipertrofia e dilatação de VE) – Pedículo vascular estreitado – Arco médio escavado (hipoplasia do tronco pulmonar)

ATRESIA TRICÚSPIDE

ATRESIA TRICÚSPIDE • EM OBLÍQUO ANTERIOR ESQUERDA: – Segmento ântero-posterior proeminente (aumento AD e aurícula direita) – Segmento inferior reentrante (ausência da porção sinusal do VD) – Borda posterior sobrepondo-se à coluna vertebral (aumento do VE)

ATRESIA TRICÚSPIDE

ATRESIA TRICÚSPIDE • DEFEITOS NÃO OBSTRUTIVOS: – Hiperfluxo pulmonar – Área cardíaca e trama vascular aumentados • Transposição de grandes artérias: – Forma cardíaca ovalada – Pedículo vascular estreitado

ATRESIA TRICÚSPIDE

ATRESIA TRICÚSPIDE • Em 8% arco aórtico à direita

ATRESIA TRICÚSPIDE

ATRESIA TRICÚSPIDE • ECOCARDIOGRAFIA BIDIMENSIONAL COM DOPPLER: – Presença de membrana fibromuscular no lugar da valva tricúspide – VD pequeno – CIV – VE grande – Relação dos grandes vasos – Grau de obstrução da via de saída do VD – Fluxo sanguíneo através do CA

ATRESIA TRICÚSPIDE • CATETERISMO CARDÍACO: – Se dúvidas após eco – Pressão em AD normal ou pouco elevada – Onda a proeminente – Se VD penetrado pela CIV: • Pressão menor que VE

ATRESIA TRICÚSPIDE • ANGIOGRAFIA: – Atrial direita: • Opacificação imediata do AE a partir do AD • Seguida pelo enchimento do VE e visualização da aorta

ATRESIA TRICÚSPIDE • TRATAMENTO: – Depende da adequação do fluxo sanguíneo pulmonar – Tratamento paliativo – Neonatos gravemente cianóticos: • Infusão de prostaglandina E 1 até que se possa fazer um shunt aortopulmonar cirúrgico (aumentar o fluxo sanguíneo pulmonar) • Blalock –Taussig ou uma variação dela é a anastomose preferida: – Conduto de Gore-Tex anastomosado lado a lado da artéria subclávia para o ramo homolateral da a. pulmonar

ATRESIA TRICÚSPIDE

ATRESIA TRICÚSPIDE

ATRESIA TRICÚSPIDE

ATRESIA TRICÚSPIDE • Se pacientes comunicação atrial restritivas: – Septostomia atrial por balão de Rashkind (balão inflado no AE, o cateter é puxado subitamente rompendo o forame oval, fica preso na cava inferior, progredido até AD para desinsiflar o balão) ou – Septectomia cirúrgica

ATRESIA TRICÚSPIDE

ATREDIA TRICÚSPIDE

ATRESIA TRICÚSPIDE – Fluxo sanguíneo pulmonar aumentado: • Cerclagem da artéria pulmonar (redução dos sintomas de ICC e proteção do leito vascular pulmonar)

OBRIGADO! E-D: Ddos Vinicius, André, Diego e James
