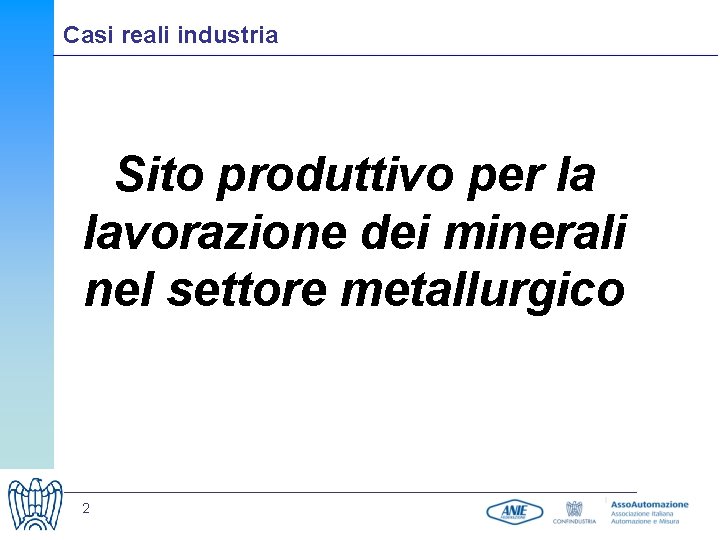

Casi reali industria Sito produttivo per la lavorazione dei minerali nel settore metallurgico 2
Sito produttivo per la lavorazione minerali per settore metallurgico Ø Investimenti in corso per risparmio energetico Ø Installato di 15. 000 motori in BT Ø Graduale sostituzione di vecchi motori con i nuovi EFF 1 Ø Con un incremento dell’ 1% di efficienza dell’installato si otterrà Risparmio energetico: 3. 700 MWh / anno Risparmio economico: 200. 000 € / anno costo energia 0. 055 €/k. Wh !!! 3
Casi reali industria Sito produttivo per la produzione componenti in plastica 4

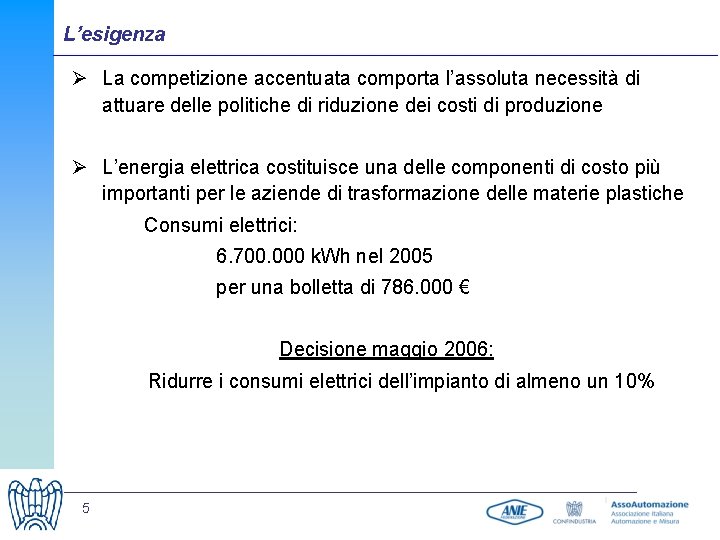

L’esigenza Ø La competizione accentuata comporta l’assoluta necessità di attuare delle politiche di riduzione dei costi di produzione Ø L’energia elettrica costituisce una delle componenti di costo più importanti per le aziende di trasformazione delle materie plastiche Consumi elettrici: 6. 700. 000 k. Wh nel 2005 per una bolletta di 786. 000 € Decisione maggio 2006: Ridurre i consumi elettrici dell’impianto di almeno un 10% 5
Configurazione iniziale Ø Le presse ad iniezione sono azionate attraverso un circuito idraulico. Ø Il circuito idraulico è realizzato attraverso una pompa funzionante al massimo della potenza per tutta la durata del processo. Ø I flussi idraulici vengono modificati attraverso l’apertura/strozzatura di valvole. 6 Le presse sono controllate attraverso le valvole.
La soluzione Ø Sistema con inverter per regolare le pompe delle presse ad iniezione Ø Programmando opportunamente l’inverter in base alle effettive necessità del ciclo di lavoro, si regola la velocità di rotazione delle pompe che azionano la presse. Ø ll sistema è composto da • convertitore di frequenza a controllo vettoriale • tastiera e display per monitoraggio funzionamento installata sul frontale dell’armadio • armadio con grado di protezione IP 54 con ventilazione forzata 7 Le valvole restano sempre aperte e non si usano per controllare le presse!
Pressa per iniezione termopolimeri da 270 ton Ø Misure effettuate con analizzatore digitale di energia microvip 3. Ø Stato macchina: produzione Esempio articolo Descrizione Utilizzo macchina (s) Consumo energia (k. Wh) Consumo energia con INVERTER (k. Wh) Saving Aricolo 1 Coperchio 1 39 24, 23 16, 5 -31, 9% Aricolo 2 Mostrina 35 22, 5 12, 29 -45, 4% Aricolo 3 Scatola 46 21, 19 11, 78 -44, 4% Aricolo 4 Coperchio 2 39 22, 17 14, 82 -33, 2% Aricolo 5 Cassetta 47 20, 24 9, 78 -51, 7% 8
Vantaggi 1. Risparmio energetico 1. la pompa non funziona più costantemente al massimo regime di rotazione ma la sua velocità varia in funzione della effettiva richiesta di ogni singola fase di lavoro della pressa; 2. Risparmio nel raffreddamento olio presse 1. riduzione dell’energia sprecata in surriscaldamento del fluido idraulico riduzione della potenza di raffreddamento necessaria; 3. Riduzione della rumorosità 1. in conseguenza del funzionamento delle pompe a regimi ridotti o addirittura ferme nelle pause del ciclo; 9
Vantaggi 1. Riduzione dei costi di manutenzione 1. il fluido idraulico è meno stressato e pertanto si prolungano notevolmente gli intervalli di sostituzione; 2. Riduzione della potenza installata 1. a parità di potenza contrattuale fornita si potranno installare altre presse senza richiedere costosi aumenti della stessa. 10
Risultato del progetto Risparmio energetico 11

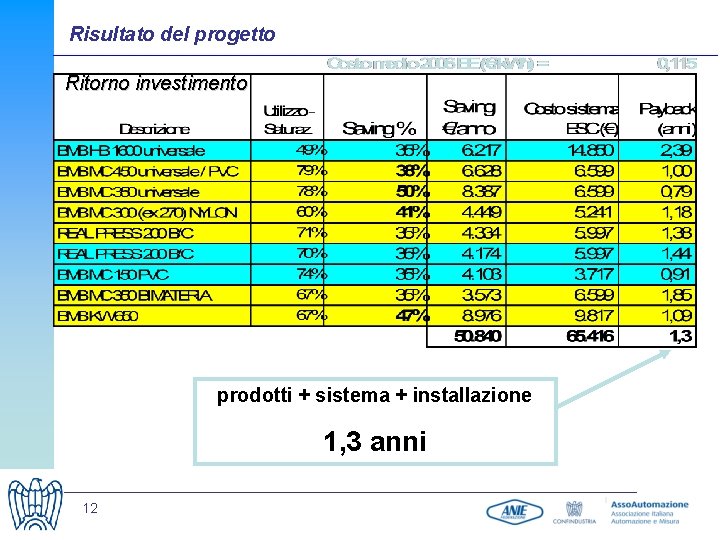

Risultato del progetto Ritorno investimento prodotti + sistema + installazione 1, 3 anni 12

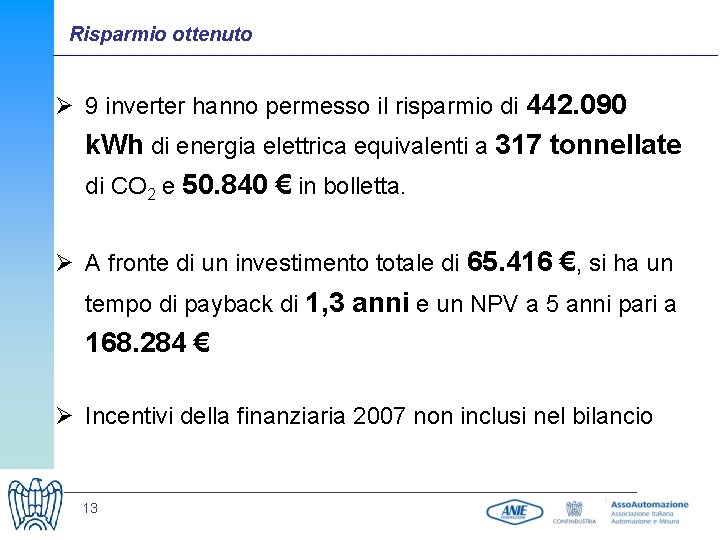

Risparmio ottenuto Ø 9 inverter hanno permesso il risparmio di 442. 090 k. Wh di energia elettrica equivalenti a 317 tonnellate di CO 2 e 50. 840 € in bolletta. Ø A fronte di un investimento totale di 65. 416 €, si ha un tempo di payback di 1, 3 anni e un NPV a 5 anni pari a 168. 284 € Ø Incentivi della finanziaria 2007 non inclusi nel bilancio 13

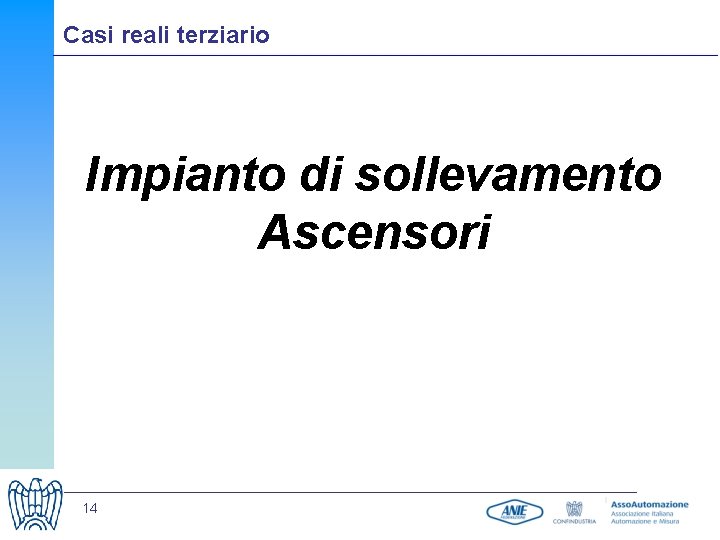

Casi reali terziario Impianto di sollevamento Ascensori 14
Caso reale terziario - Impianto di sollevamento 15
Caso reale terziario - Impianto di sollevamento Tecnologie moderne per l’efficienza energetica di un ascensore • Inverter Ø Comfort di corsa Ø Risparmio energetico • Motori direct-drive a magneti permanenti Ø Dinamiche confortevoli: ripple di coppia molto basso e assoluta assenza di vibrazioni Ø Minore manutenzione: eliminazione del riduttore di velocità e della sostituzione periodica dell’olio di lubrificazione Ø Migliore affidabilità intrinseca grazie al minor numero di componenti Ø Ingombri ridotti Ø Migliore efficienza: risparmio energetico 16
Caso reale terziario - Impianto di sollevamento Bilancio energetico Motore direct-drive PM Controllo: inverter rigenerativo Motore direct-drive PM Controllo: inverter Argano con riduttore convenzionale Controllo: logica cablata Argano con riduttore convenzionale Controllo: 2 velocità (*): fonte “VSDs for Electric Motor Systems” ISR-University of Coimbra 17
