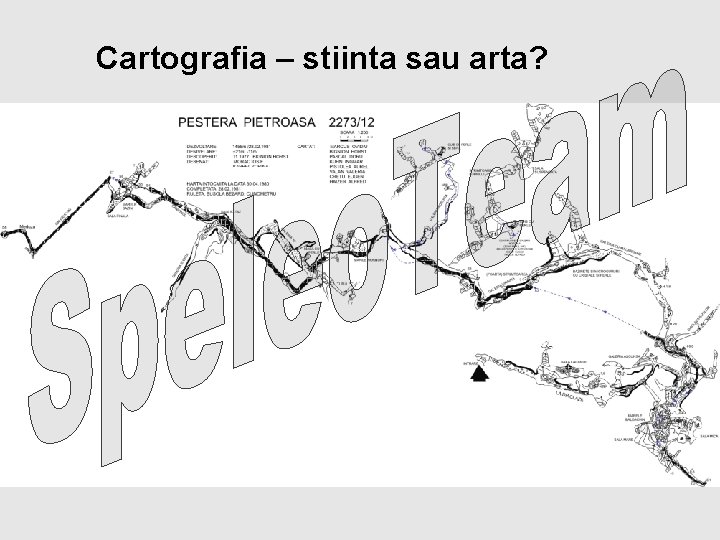

Cartografia – stiinta sau arta?

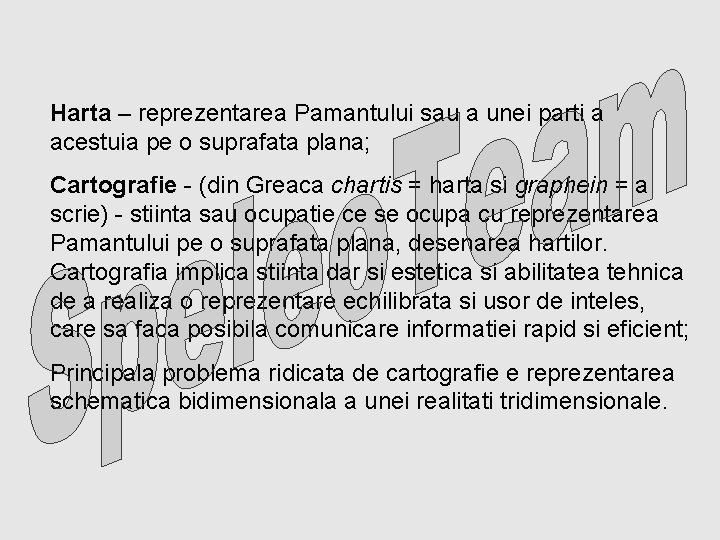

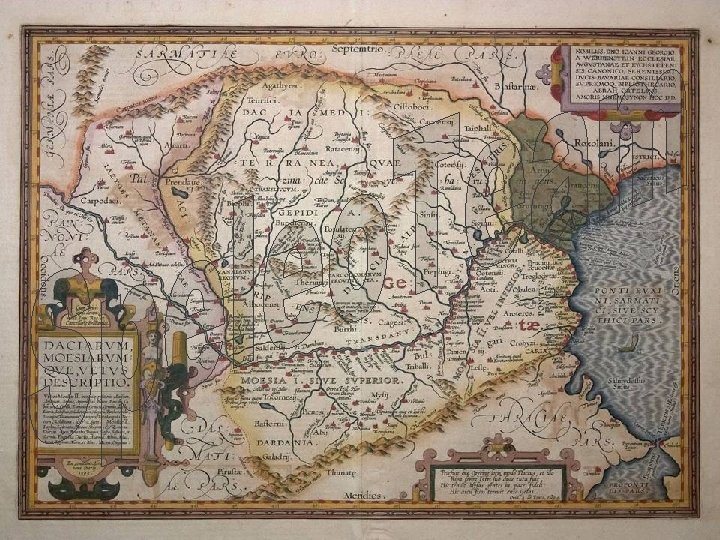

Harta – reprezentarea Pamantului sau a unei parti a acestuia pe o suprafata plana; Cartografie - (din Greaca chartis = harta si graphein = a scrie) - stiinta sau ocupatie ce se ocupa cu reprezentarea Pamantului pe o suprafata plana, desenarea hartilor. Cartografia implica stiinta dar si estetica si abilitatea tehnica de a realiza o reprezentare echilibrata si usor de inteles, care sa faca posibila comunicare informatiei rapid si eficient; Principala problema ridicata de cartografie e reprezentarea schematica bidimensionala a unei realitati tridimensionale.
Sistemul de Coordonate Geografic Permite definirea oricarei locatii de pe suprafata globului cu ajutorul a trei coordonate: -Latitudine -Longitudine -Altitudine (Adincime/Inaltime) Este un sistem de coordonate polare avind centrul in centrul Pamantului si axele aliniate cu directiile de rotatie

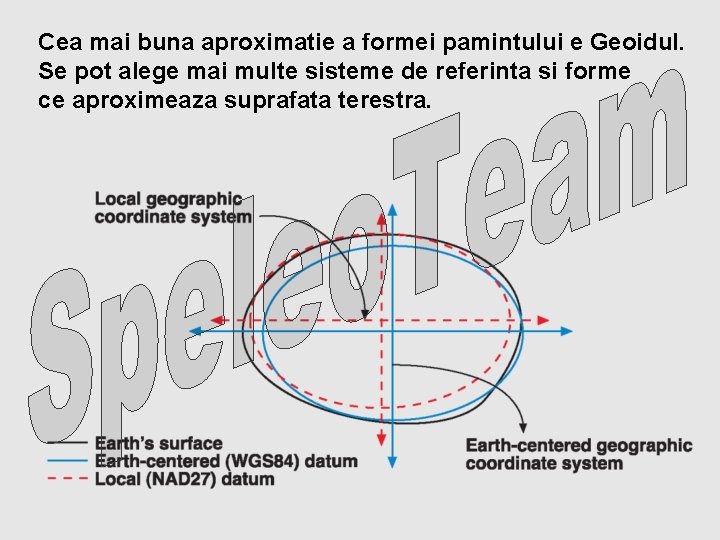

Cea mai buna aproximatie a formei pamintului e Geoidul. Se pot alege mai multe sisteme de referinta si forme ce aproximeaza suprafata terestra.
Proiectia Cilindrica Proiectia conica

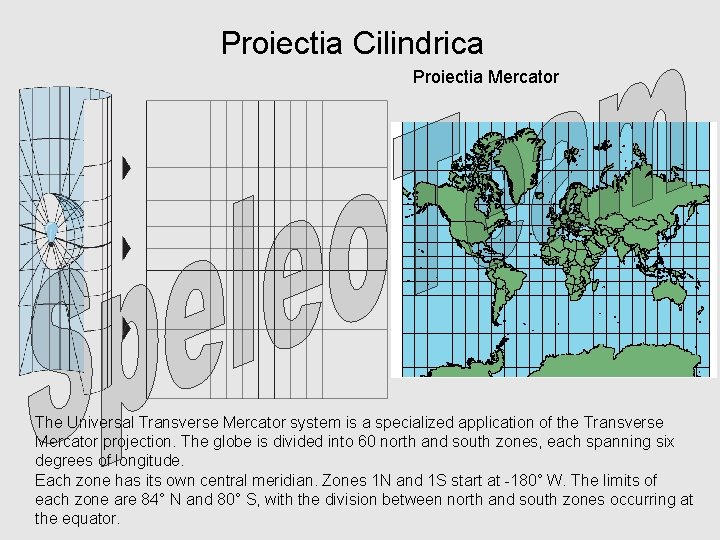

Proiectia Cilindrica Proiectia Mercator The Universal Transverse Mercator system is a specialized application of the Transverse Mercator projection. The globe is divided into 60 north and south zones, each spanning six degrees of longitude. Each zone has its own central meridian. Zones 1 N and 1 S start at -180° W. The limits of each zone are 84° N and 80° S, with the division between north and south zones occurring at the equator.
Proiectia In Plan Pentru suprafete mici Planul e o buna aproximare a suprafetei geoiduluii
Universal Traverse Mercator - World Geodetic System of 1984. Carstul din Muntii Aninei
Satelite Picture Carstul din Muntii Aninei
Alegerea Referintelor: Centrul – centrul de masa al Pamantului sau un punct considerat cunoscut Ungiul fata de verticala – zenit- sau inclinatie Planul Orizontal e planul perpendicular pe Forta de atractie G Unghiul fata de directia nordului - azimut Directia Nordului - Nordul Geografic - Nordul Magnetic
Hartile de Pestera Cartarea consta in masurarea unei pesteri in asa fel incit sa se poata realiza o harta precisa a ei. Scopul este pozitionarea intr-un sistem de coordonate a contururilor galeriilor si a punctelor speciale de interes. Punctul de origine este intrarea pesterii. Principalele metode de ridicare topografica sint • drumuirea; • radierea; • intersecţia; • echerarea.

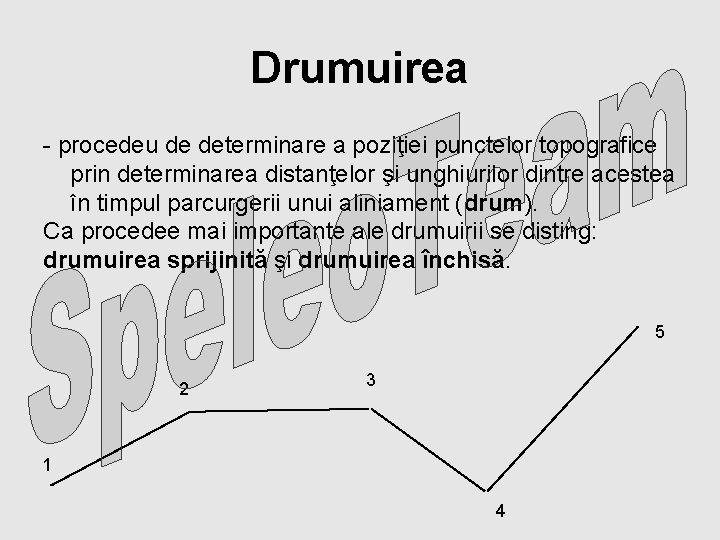

Drumuirea - procedeu de determinare a poziţiei punctelor topografice prin determinarea distanţelor şi unghiurilor dintre acestea în timpul parcurgerii unui aliniament (drum). Ca procedee mai importante ale drumuirii se disting: drumuirea sprijinită şi drumuirea închisă. 5 2 3 1 4
Radierea • determinăm poziţia mai multor puncte din teren bazândune pe un punct cunoscut în care facem staţie. De la acest punct spre cele care trebuiesc determinate se calculează distanţele şi unghiurile dintre directiile vizelor. 53 54 52 55 2 3 5 51 56 1 4
Echerarea • Determinarea conturului unei galerii prin masurarea distenatei stinga dreapta, pornind de la o directie cunoascuta 22 3 2 1 21
Uneltele pentru cartarea unei pesteri: -Pentru masurarea distantelor: - Ruleta de otel - Lasermetru - Fir si balon cu heliu pt inaltimi in galerii inalte - Luneta topografica -Pentru masurarea inclinatiei (ungiului fata de verticala) -Clinometru -Pentru masurarea azimutului (ungiului fata de Nord) -Busola -Aparate Complexe -Tandem -Teodolit -Scule de iluminat( a se evita influentarea busolei)

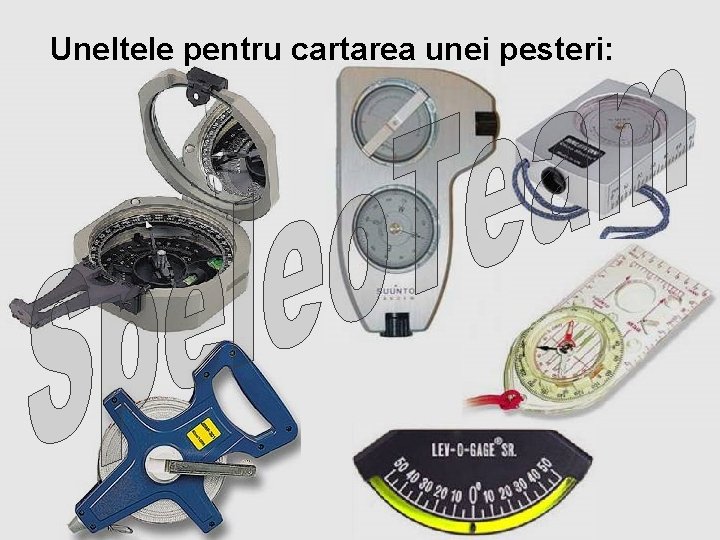

Uneltele pentru cartarea unei pesteri:
Masurarea azimutului Masurarea zenitului
Echipa de Cartare • Este formata din minim 3 persoane. • Seful – stabileste punctele de statie si viza, efectueaza citirile masuratorilor • Secretarul – noteaza rezultatul masuratorilor, intocmeste o schita orientativa a pesterii • Ajutorul – marcheaza in teren punctele de statie si viza, tine mira, etc.
Caietul de Cartare Statie Viza D[m] a[o ] Q[o ] Ds[m] Dd[m] H[m] 1 2 10 16 45 0. 4 1 2 3 5 1 45 0. 5 2 3
Procesarea informatiilor Statie Viza D[m] a[ o] Dcosa Dsina Q[ Ds[m] Dd[m] o] H[m] 1 2 10 16 9. 61 2. 75 45 0. 4 1 2 3 5 1 5 0 45 0. 5 2 3

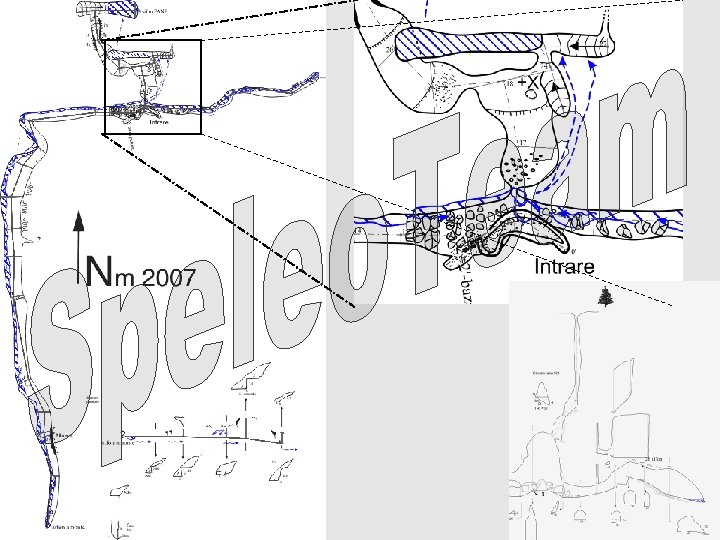

Cartografierea Pesterii • Elementele unei harti de pestera – Directia nordului magnetic – Scara – Data si echipa care a realizat topografia – Proiectia in plan a pesterii – Profilul desfasurat (proiectia in plan vertical a fiecarui tronson) – Sectiunile transversale – Elementele geografice(intrari, sol, formatiuni, riuri, hornuri, etc. )
Principalele semne conventionale
Elementele morfometrice • Dezvoltare - suma lungimi tuturor galeriilor • Denivelare(pozitiva negativa) - diferenta de nivel pe verticala intre intrare si cel mai jos/inalt punct • Extensie - distanta dintre cele mai indepartate puncte • Indice de carstificare
