CARTOGRAFIA Come rilevare esattamente un punto su cartine

CARTOGRAFIA Come rilevare esattamente un punto su cartine IGM (militari)

Qual è lo scopo di questa lezione? • Imparare ad individuare e a comunicare con esattezza, ad un ente o al nostro Gruppo, il punto in cui si sta svolgendo un’emergenza. • Imparare a leggere le cartine IGM.

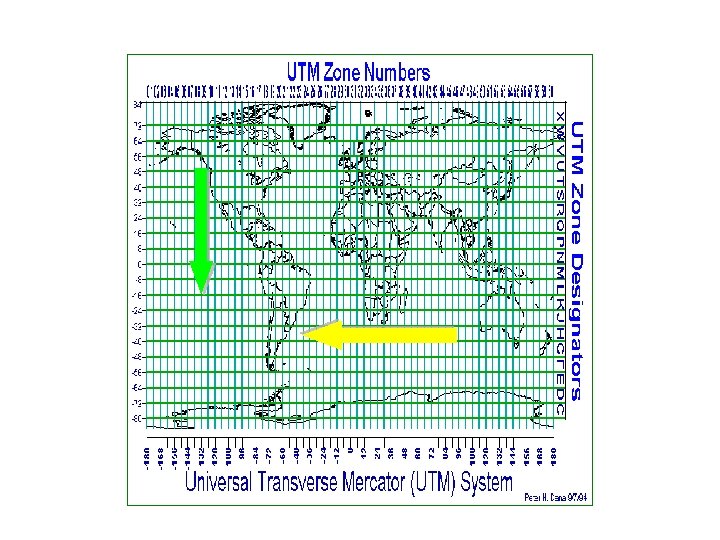

SISTEMA UTM -A partire dal 1950, per la cartografia da usare in sede internazionale, in particolare per scopi militari, è stato introdotto il sistema UTM (proiezione Universale Trasversa di Mercatore). Cosa vuol dire? -Immaginiamo di sviluppare tutta la superficie terrestre su un piano e poi dividerla con un reticolato orizzontale e verticale. -Le linee verticali si chiamano FUSI, FUSI mentre quelle orizzontali vengono chiamate FASCE

FUSI FASCE

Quindi -Quindidall’intersezionetra trai FUSIeelele FASCE si si hanno delle ZONE, ognuna con un un ZONE ognuna numero ee lettera ben preciso. L’Italia èè compresa nelle ZONE 32 T, 33 T ee 32 T 33 T 34 T ee 32 S, 33 S ee 34 S. 32 S 33 S 34 S Ricapitolando, -Ricapitolando, il ilterritorio. Italianoricadenei FUSI 32, 33 ee in in parte del 34 34 ee nelle FASCE SS ee TT del sistema UTM. Ogni ZONA inoltre èè UTM Ogni suddivisa in in quadrati chiamati FOGLI designati da da un un numero in in modo tale che non si si possa confondere con un’altra area. L’Italia -L’Italiaèèsuddivisainin 284 FOGLI

Individuiamo il nostro foglio

-Abbiamo visto che la nostra posizione ricade nella ZONA denominata NR, NR il foglio di appartenenza nostro è il 61, 61 pertanto secondo il sistema UTM sarà cosi designata: 32= 32 numero del fuso; T= lettera di riconoscimento della fascia; NR= NR nome del quadrante; 61= 61 numero del foglio

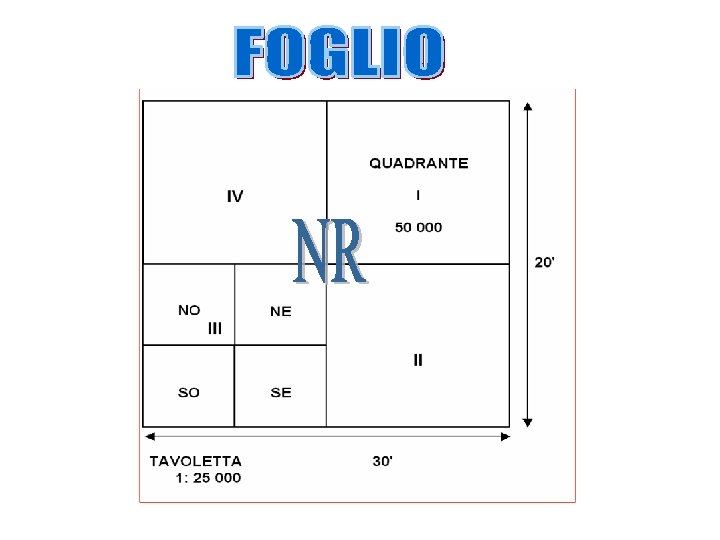

-Quindi la nostra posizione, per il momento, l’abbiamo individuata nelle seguenti coordinate 32 TNR 61 -Ogni FOGLIO inoltre è suddiviso, a sua volta, in quattro quadranti denominati con numeri romani da I a IV partendo in senso antiorario che, a loro volta, sono divisi in quattro tavolette denominate NE, SO, NO. -Ogni tavoletta ha una superficie di 100 km 2.

Le tavolette presentano un’ulteriore suddivisione in: Meridiani reticolati Paralleli reticolati Ognuno dei quali è distinto da un numero

IN PRATICA …. Utilizzando i seguenti strumenti:

COORDINATOMETRO

LA BUSSOLA

CARTINA GEOGRAFICA IGM

COME UTILIZZARE QUESTI STRUMENTI? • BUSSOLA: serve per orientare la cartina BUSSOLA verso il nord; • COORDINATOMETRO: COORDINATOMETRO strumento a due scale, una 1: 100000, l’altra 1: 25000. La scala 1: 100000 serve per individuare un punto nel quadrante NR mentre la scala 1: 25000 serve per individuare i punti su ogni tavoletta.

-Come abbiamo detto in precedenza, la cartina o meglio la tavoletta è suddivisa da un reticolato verticale e orizzontale, ogni riga riporta un numero quindi:

PROVIAMO AD INDIVIDUARE UN PUNTO BEN PRECISO

COME INDIVIDUARE UN PUNTO SULLA CARTINA 1: 25000 - Usando la bussola indirizziamo la cartina con il NORD - Posizionare il coordinatometro sulla cartina; - Posizionare l’angolo del coordinatometro sul punto stabilito, di cui vogliamo conoscere le coordinate, occorre leggere il valore del meridiano reticolato immediatamente a sinistra (ovest) e quello del parallelo immediatamente a sud. - Per definire in maniera completa la posizione del punto, occorre scrivere quindi: il numero relativo al fuso, l’indicazione relativa alla zona, il quadrato centochilometrico.

COME COMUNICARE LA NOSTRA POSIZIONE Quindi la località Gauzza secondo il sistema UTM si trova nel seguente modo: 32 fuso T fascia NR zona 61 foglio 87 meridiano ret. 8 centinaia di metri 14 parallelo ret. 5 centinaia di metri

In conclusione il punto individuato da comunicare a terzi ha le seguenti coordinate:
