Cartografia A linguagem dos mapas e os sistemas

Cartografia A linguagem dos mapas e os sistemas de orientação e localização geográfica

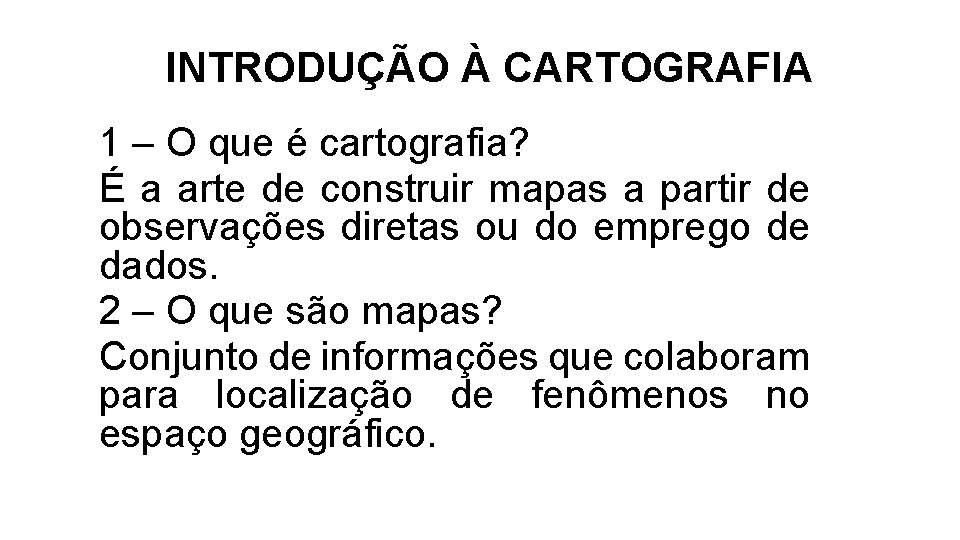

INTRODUÇÃO À CARTOGRAFIA 1 – O que é cartografia? É a arte de construir mapas a partir de observações diretas ou do emprego de dados. 2 – O que são mapas? Conjunto de informações que colaboram para localização de fenômenos no espaço geográfico.

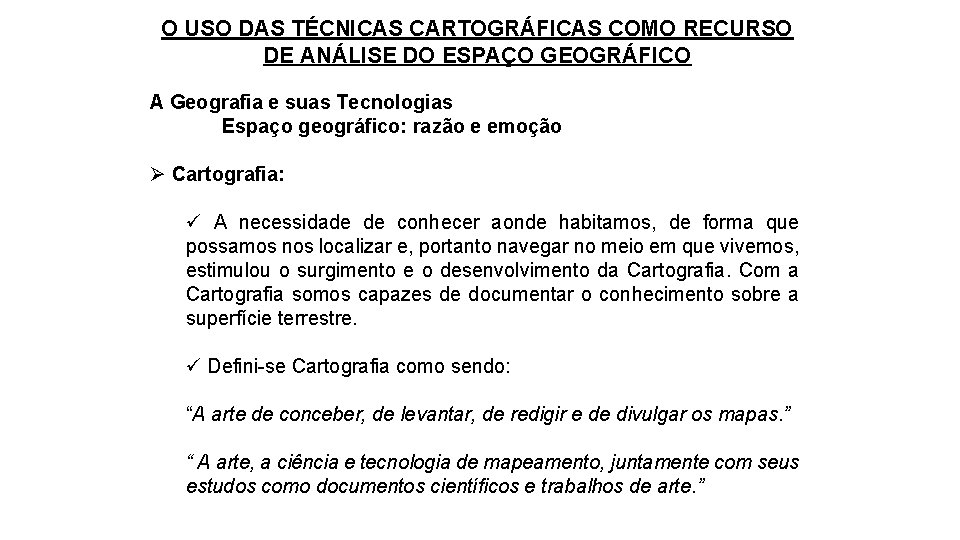

O USO DAS TÉCNICAS CARTOGRÁFICAS COMO RECURSO DE ANÁLISE DO ESPAÇO GEOGRÁFICO A Geografia e suas Tecnologias Espaço geográfico: razão e emoção Ø Cartografia: ü A necessidade de conhecer aonde habitamos, de forma que possamos nos localizar e, portanto navegar no meio em que vivemos, estimulou o surgimento e o desenvolvimento da Cartografia. Com a Cartografia somos capazes de documentar o conhecimento sobre a superfície terrestre. ü Defini-se Cartografia como sendo: “A arte de conceber, de levantar, de redigir e de divulgar os mapas. ” “ A arte, a ciência e tecnologia de mapeamento, juntamente com seus estudos como documentos científicos e trabalhos de arte. ”

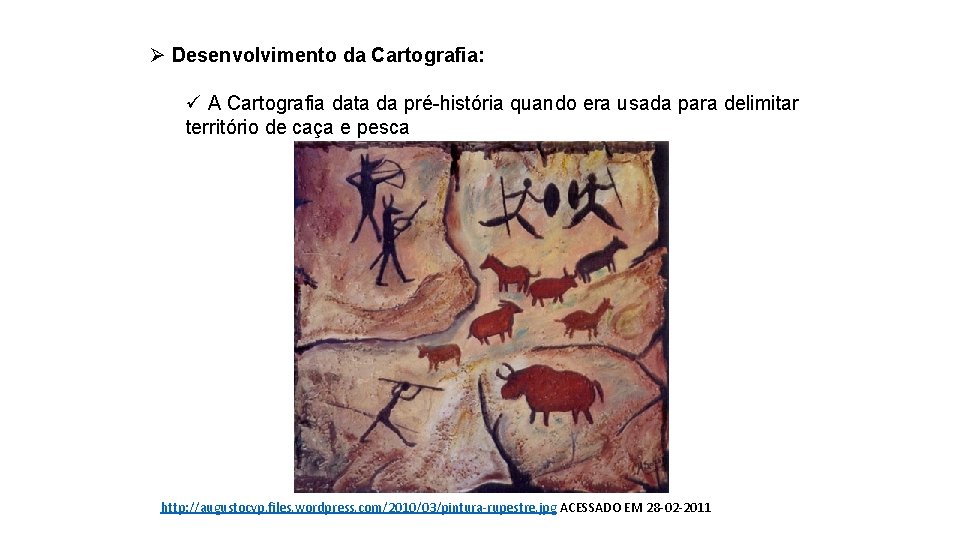

Ø Desenvolvimento da Cartografia: ü A Cartografia data da pré-história quando era usada para delimitar território de caça e pesca http: //augustocvp. files. wordpress. com/2010/03/pintura-rupestre. jpg ACESSADO EM 28 -02 -2011

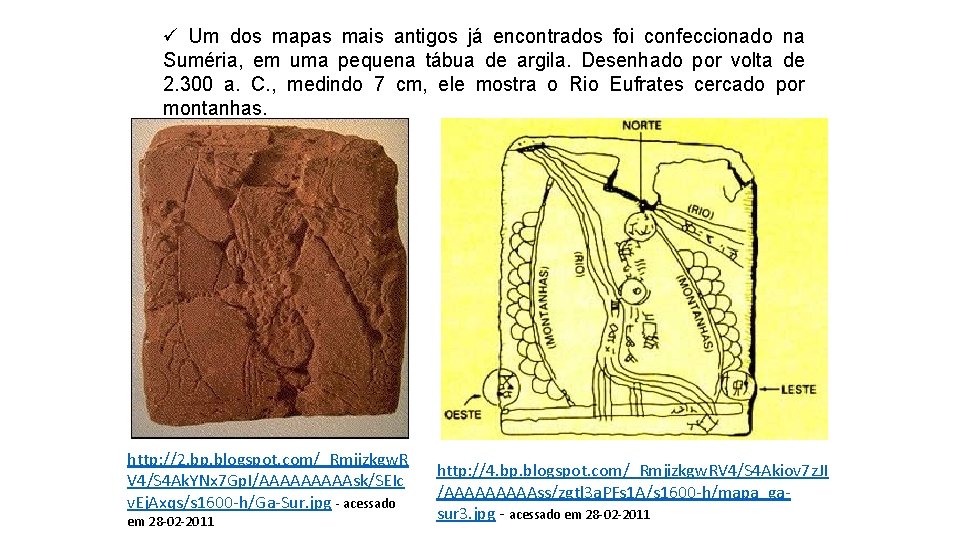

ü Um dos mapas mais antigos já encontrados foi confeccionado na Suméria, em uma pequena tábua de argila. Desenhado por volta de 2. 300 a. C. , medindo 7 cm, ele mostra o Rio Eufrates cercado por montanhas. http: //2. bp. blogspot. com/_Rmjizkgw. R V 4/S 4 Ak. YNx 7 Gp. I/AAAAAsk/SEIc v. Ej. Axqs/s 1600 -h/Ga-Sur. jpg - acessado em 28 -02 -2011 http: //4. bp. blogspot. com/_Rmjizkgw. RV 4/S 4 Akiov 7 z. JI /AAAAAss/zgtl 3 a. PFs 1 A/s 1600 -h/mapa_gasur 3. jpg - acessado em 28 -02 -2011

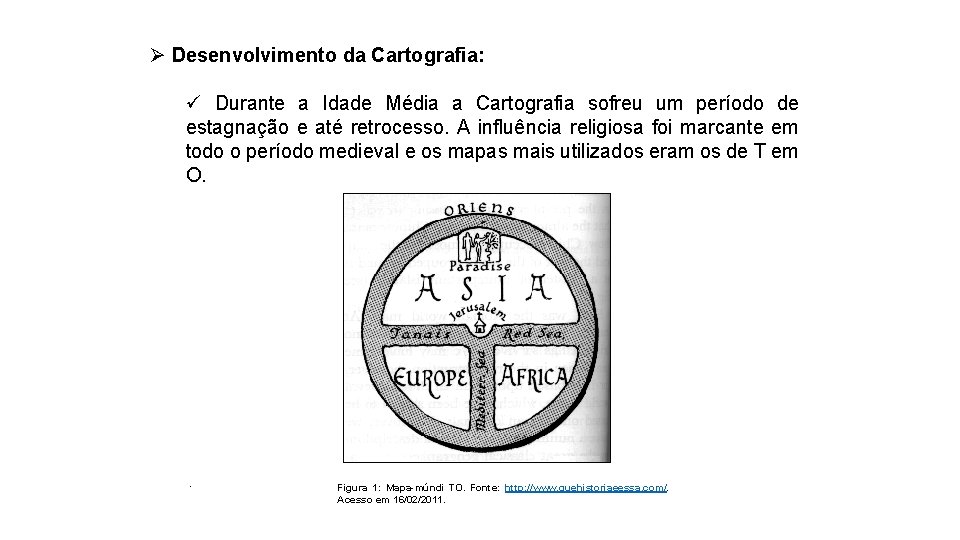

Ø Desenvolvimento da Cartografia: ü Durante a Idade Média a Cartografia sofreu um período de estagnação e até retrocesso. A influência religiosa foi marcante em todo o período medieval e os mapas mais utilizados eram os de T em O. . Figura 1: Mapa-múndi TO. Fonte: http: //www. quehistoriaeessa. com/. Acesso em 16/02/2011.

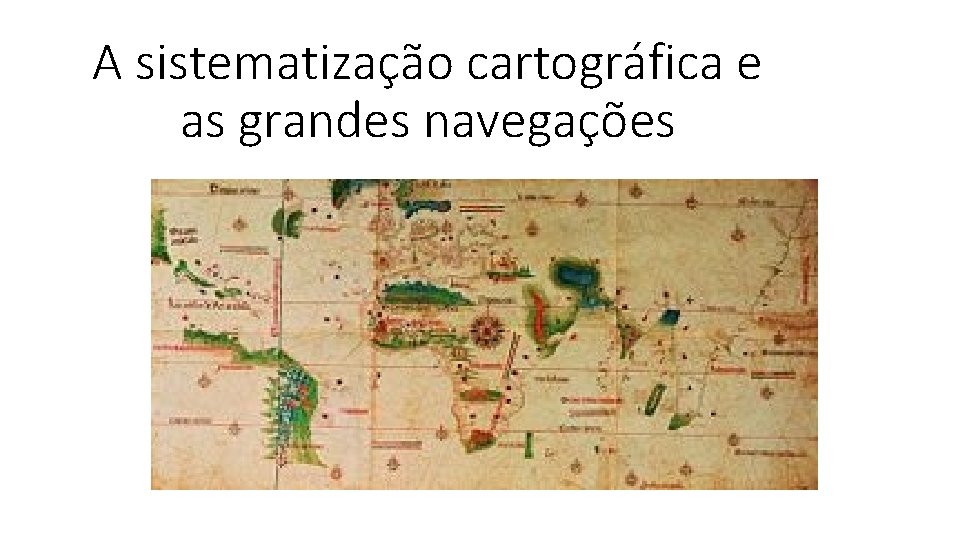

A sistematização cartográfica e as grandes navegações

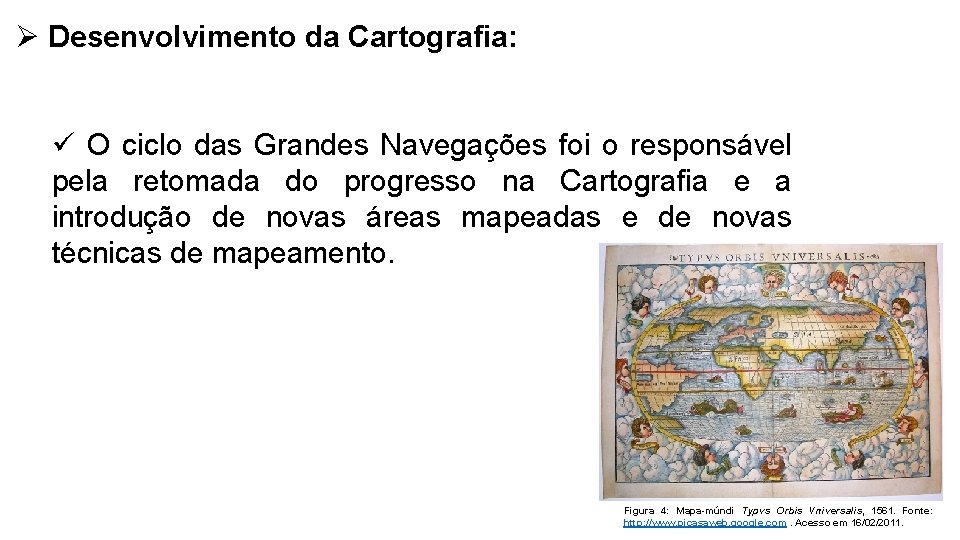

Ø Desenvolvimento da Cartografia: ü O ciclo das Grandes Navegações foi o responsável pela retomada do progresso na Cartografia e a introdução de novas áreas mapeadas e de novas técnicas de mapeamento. Figura 4: Mapa-múndi Typvs Orbis Vniversalis, 1561. Fonte: http: //www. picasaweb. google. com. Acesso em 16/02/2011.

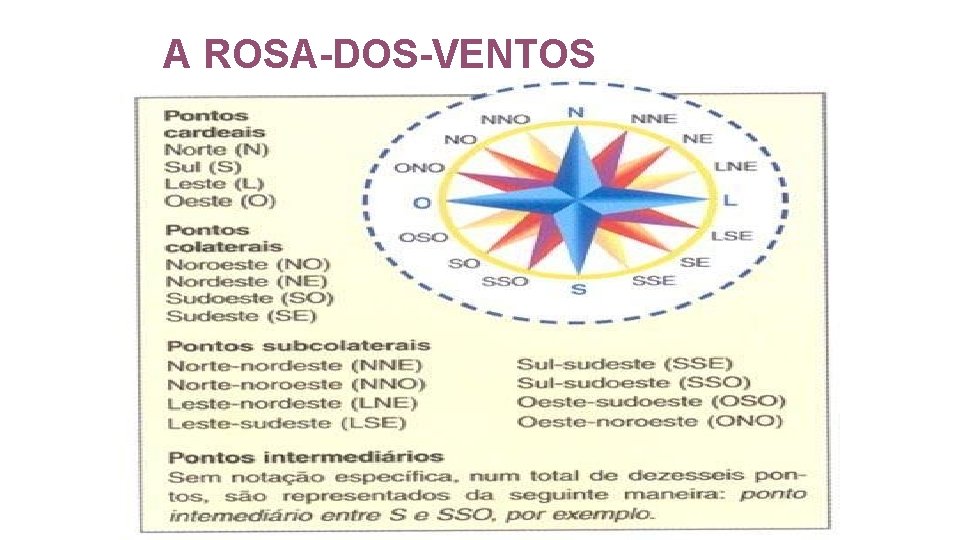

A ROSA-DOS-VENTOS

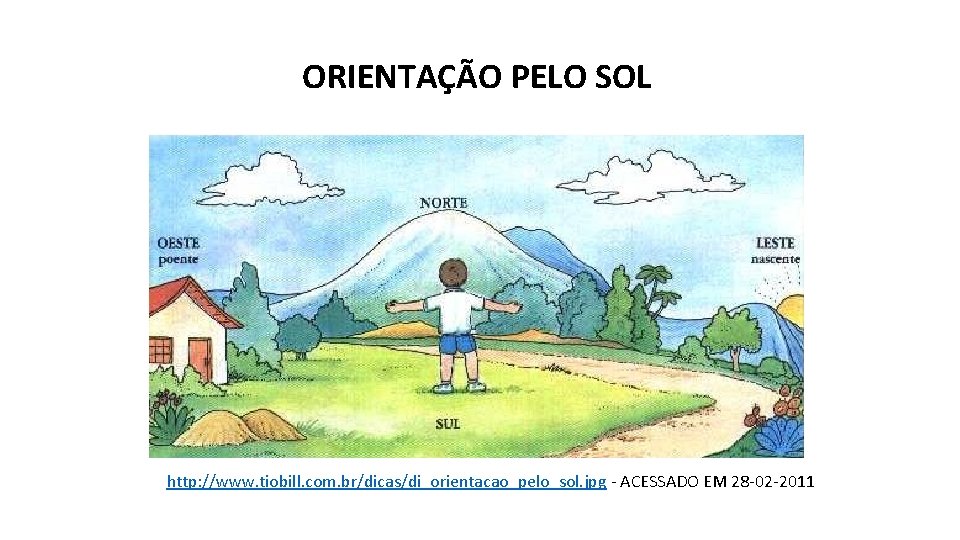

ORIENTAÇÃO PELO SOL http: //www. tiobill. com. br/dicas/di_orientacao_pelo_sol. jpg - ACESSADO EM 28 -02 -2011

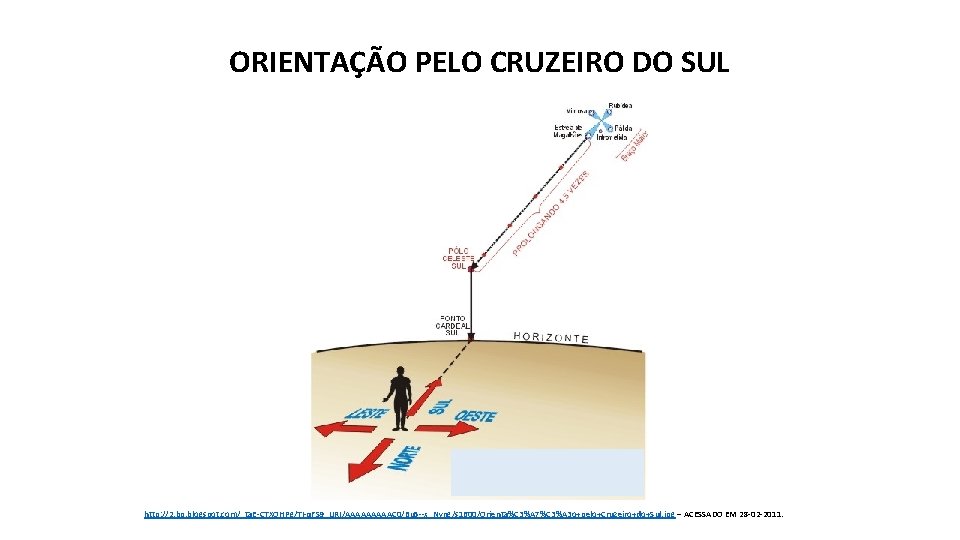

ORIENTAÇÃO PELO CRUZEIRO DO SUL http: //2. bp. blogspot. com/_ta. E-CTXOHPg/TI-q. FS 9_URI/AAAAAC 0/Bu 5 --x_Nvng/s 1600/Orienta%C 3%A 7%C 3%A 3 o+pelo+Cruzeiro+do+Sul. jpg – ACESSADO EM 28 -02 -2011.

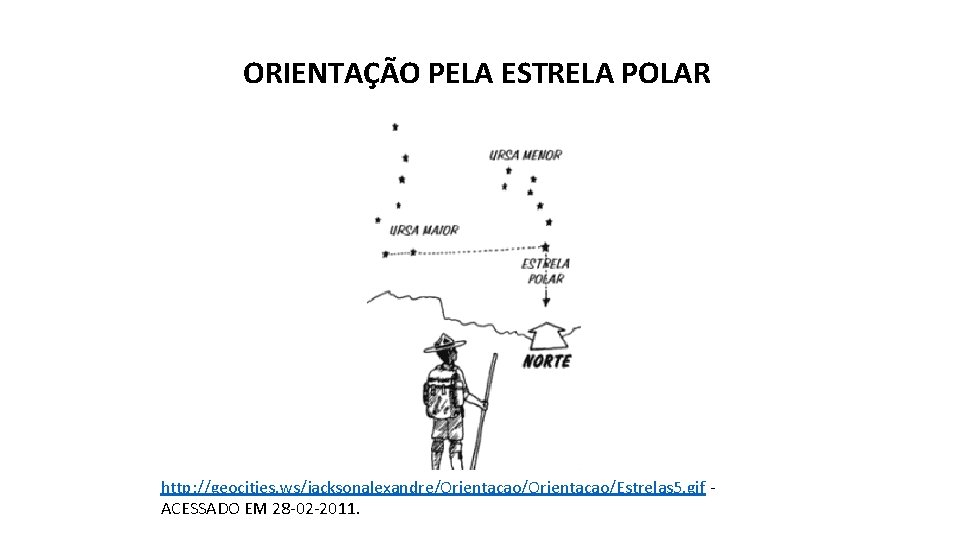

ORIENTAÇÃO PELA ESTRELA POLAR http: //geocities. ws/jacksonalexandre/Orientacao/Estrelas 5. gif ACESSADO EM 28 -02 -2011.

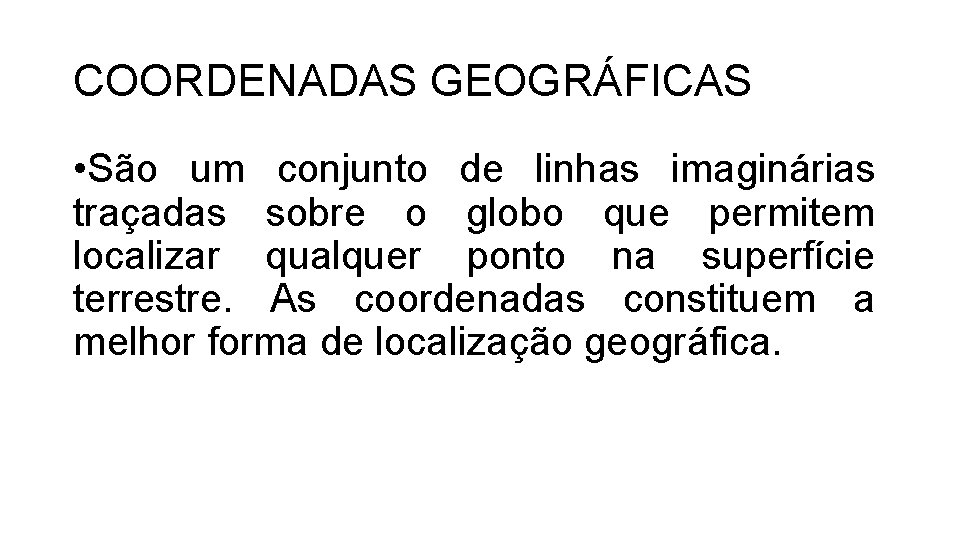

COORDENADAS GEOGRÁFICAS • São um conjunto de linhas imaginárias traçadas sobre o globo que permitem localizar qualquer ponto na superfície terrestre. As coordenadas constituem a melhor forma de localização geográfica.

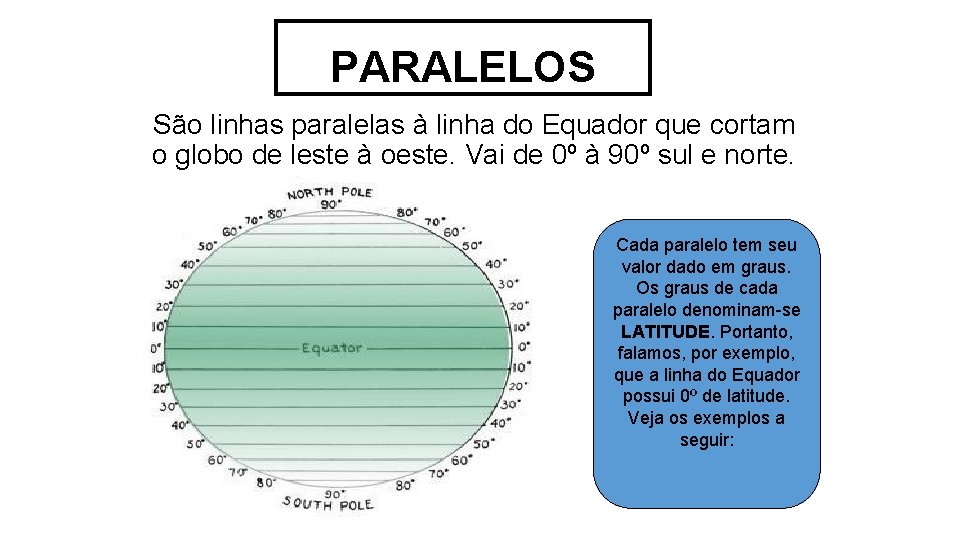

PARALELOS São linhas paralelas à linha do Equador que cortam o globo de leste à oeste. Vai de 0º à 90º sul e norte. Cada paralelo tem seu valor dado em graus. Os graus de cada paralelo denominam-se LATITUDE. Portanto, falamos, por exemplo, que a linha do Equador possui 0º de latitude. Veja os exemplos a seguir:

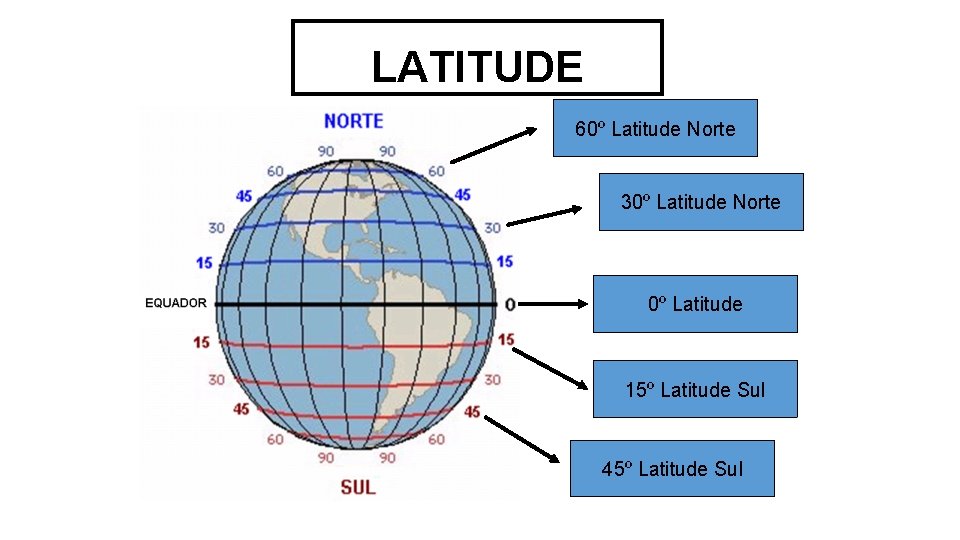

LATITUDE 60º Latitude Norte 30º Latitude Norte 0º Latitude 15º Latitude Sul 45º Latitude Sul

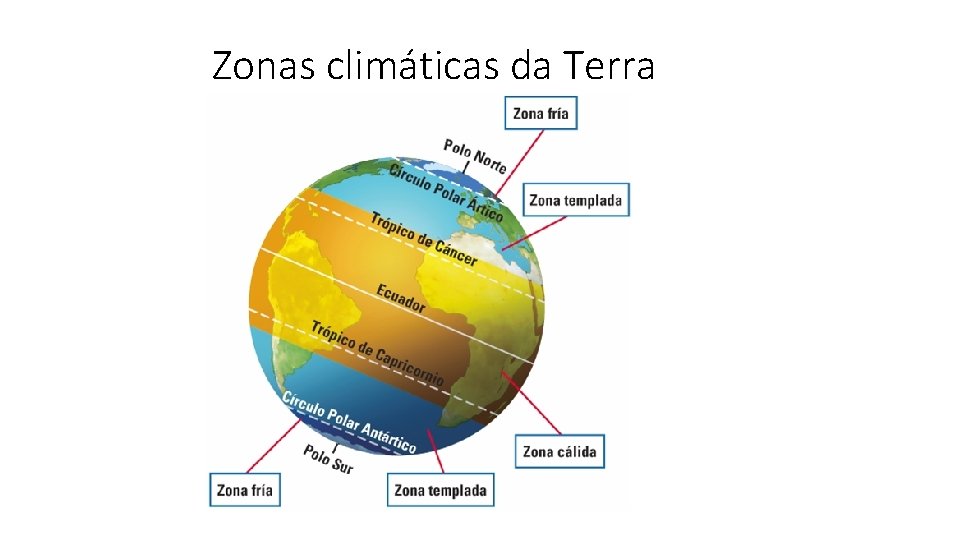

Zonas climáticas da Terra

MERIDIANO São linhas paralelas à linha do Meridiano de Greenwich que cortam o globo de norte à sul. Vai de 0º à 180º leste e oeste. Cada meridiano tem seu valor dado em graus. Os graus de cada meridiano denominam-se LONGITUDE. Portanto, falamos, por exemplo, que o meridiano de Greenwich possui 0º de longitude. Veja os exemplos a seguir:

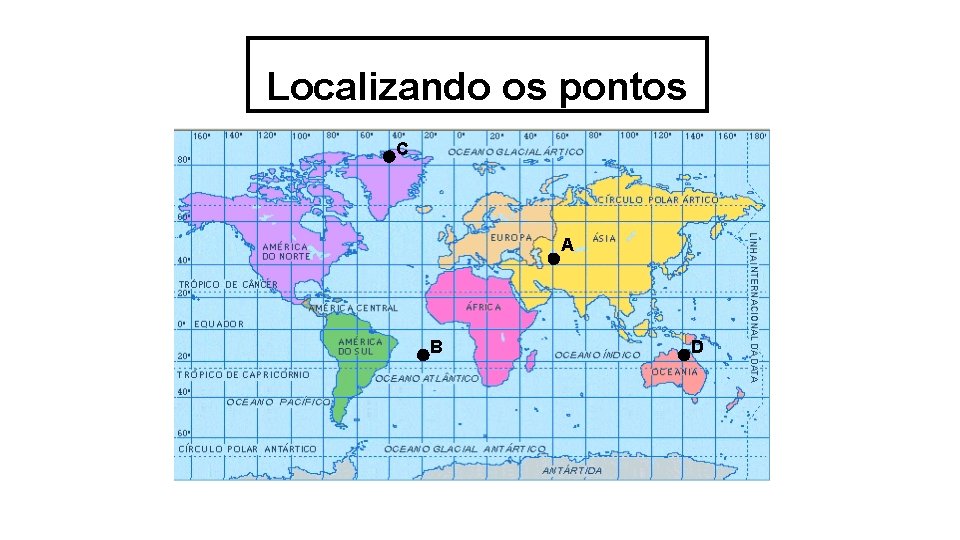

Localizando os pontos C A B D

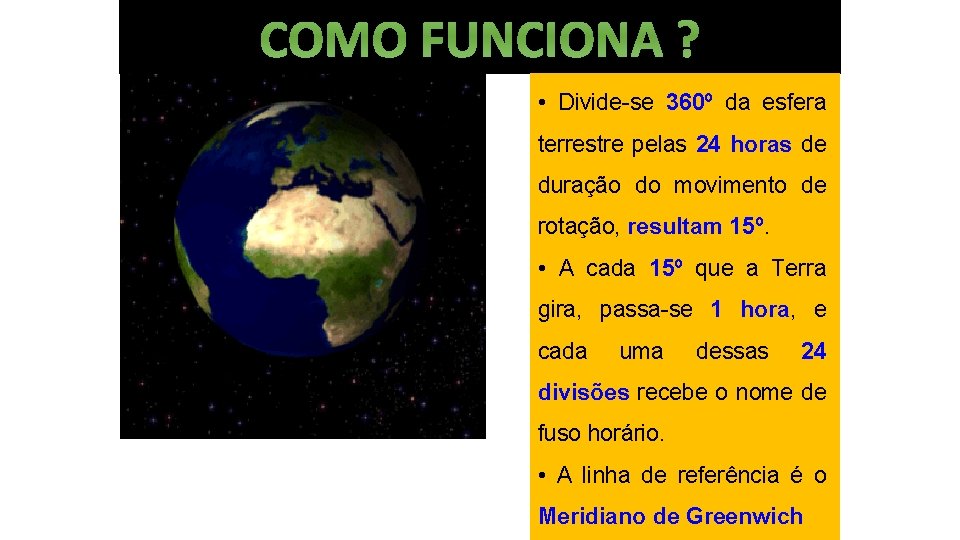

COMO FUNCIONA ? • Divide-se 360º da esfera terrestre pelas 24 horas de duração do movimento de rotação, resultam 15º. • A cada 15º que a Terra gira, passa-se 1 hora, e cada uma dessas 24 divisões recebe o nome de fuso horário. • A linha de referência é o Meridiano de Greenwich

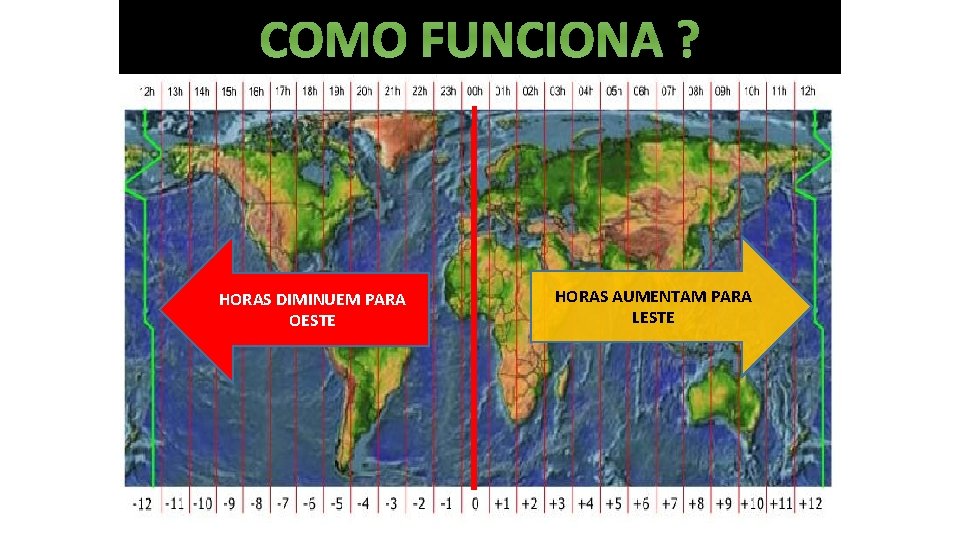

COMO FUNCIONA ? HORAS DIMINUEM PARA OESTE HORAS AUMENTAM PARA LESTE

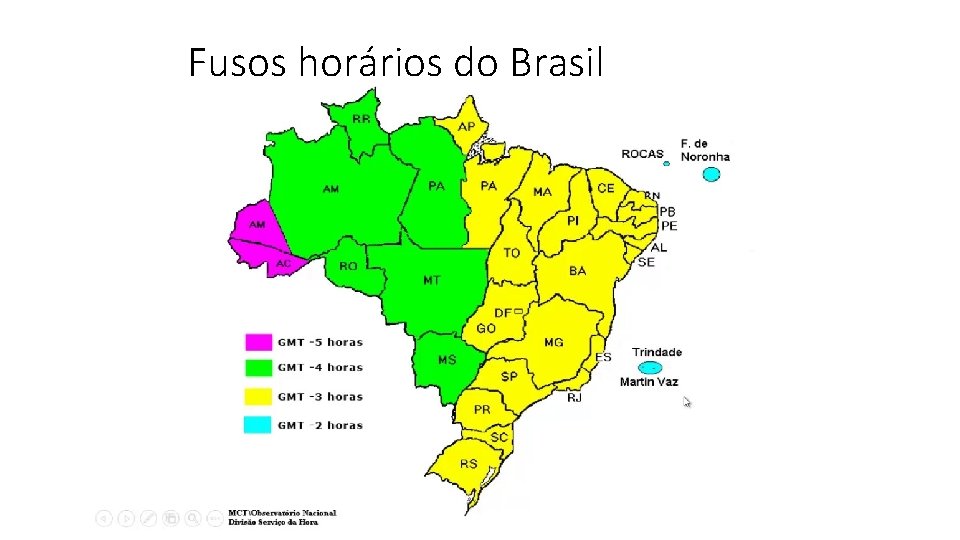

Fusos horários do Brasil

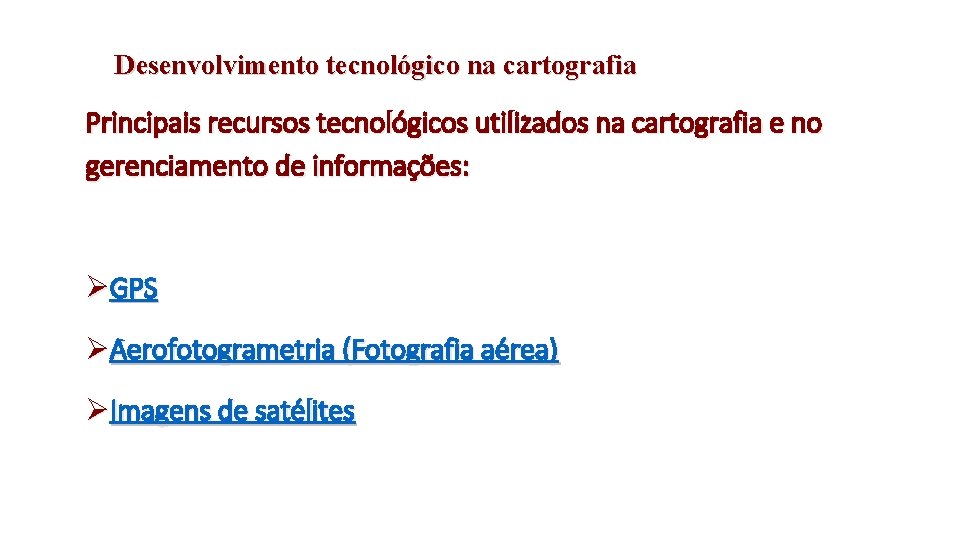

Desenvolvimento tecnológico na cartografia Principais recursos tecnológicos utilizados na cartografia e no gerenciamento de informações: ØGPS ØAerofotogrametria (Fotografia aérea) ØImagens de satélites

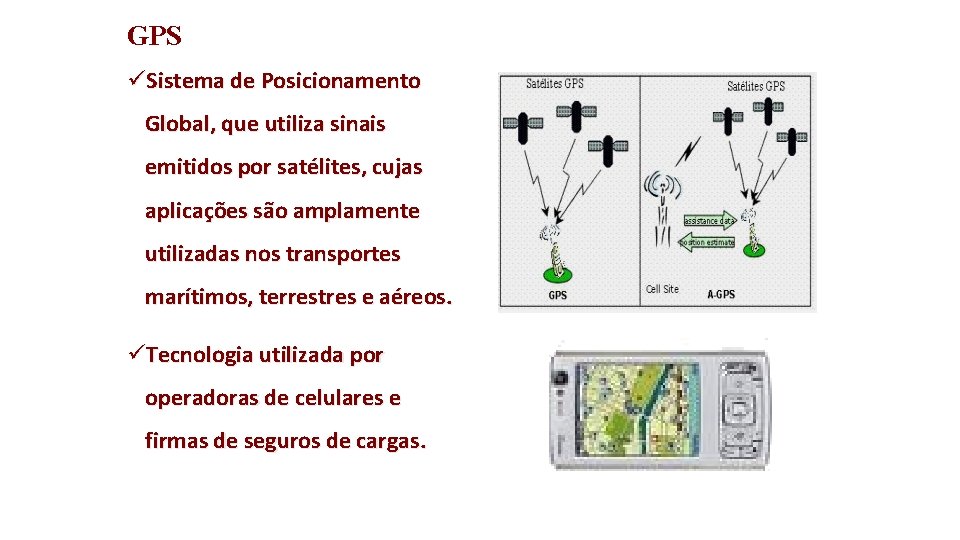

GPS üSistema de Posicionamento Global, que utiliza sinais emitidos por satélites, cujas aplicações são amplamente utilizadas nos transportes marítimos, terrestres e aéreos. üTecnologia utilizada por operadoras de celulares e firmas de seguros de cargas.

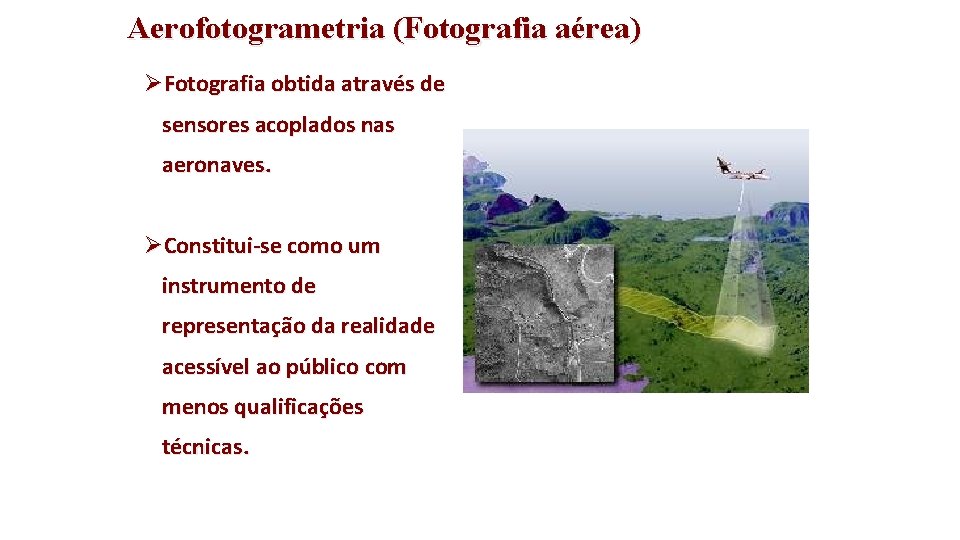

Aerofotogrametria (Fotografia aérea) ØFotografia obtida através de sensores acoplados nas aeronaves. ØConstitui-se como um instrumento de representação da realidade acessível ao público com menos qualificações técnicas.

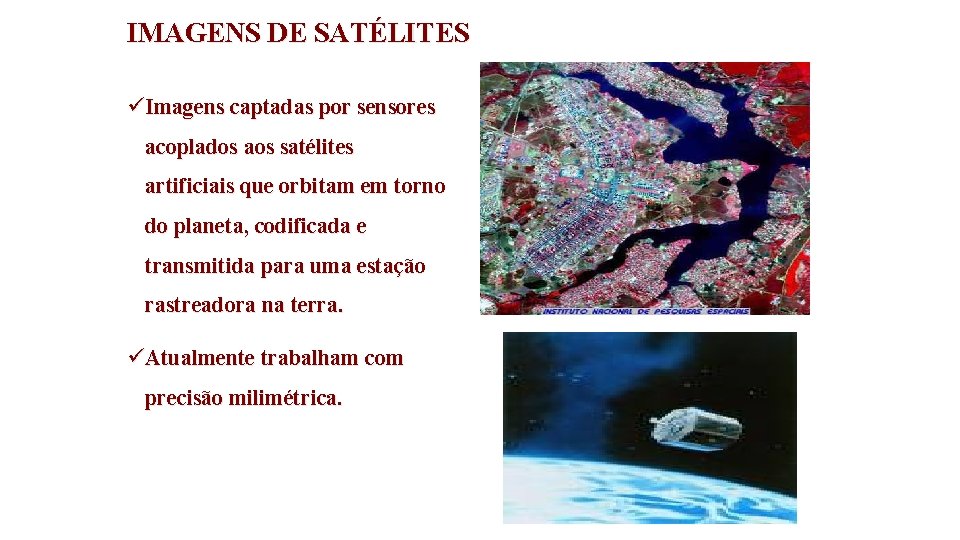

IMAGENS DE SATÉLITES üImagens captadas por sensores acoplados aos satélites artificiais que orbitam em torno do planeta, codificada e transmitida para uma estação rastreadora na terra. üAtualmente trabalham com precisão milimétrica.

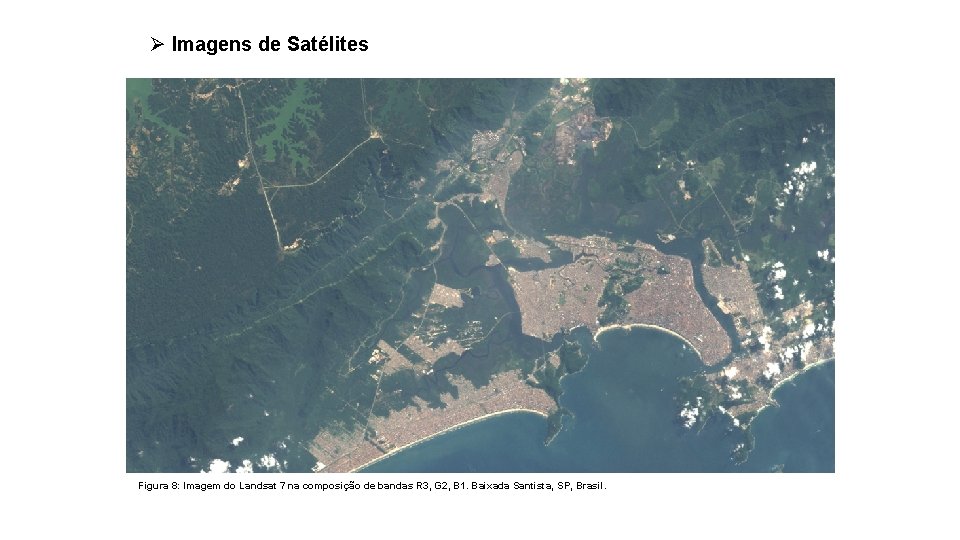

Ø Imagens de Satélites Figura 8: Imagem do Landsat 7 na composição de bandas R 3, G 2, B 1. Baixada Santista, SP, Brasil.

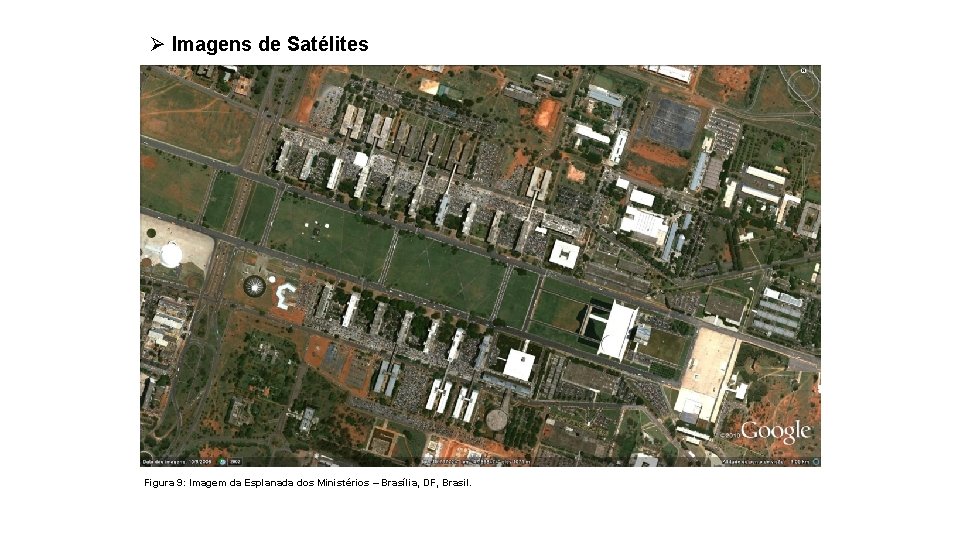

Ø Imagens de Satélites Figura 9: Imagem da Esplanada dos Ministérios – Brasília, DF, Brasil.

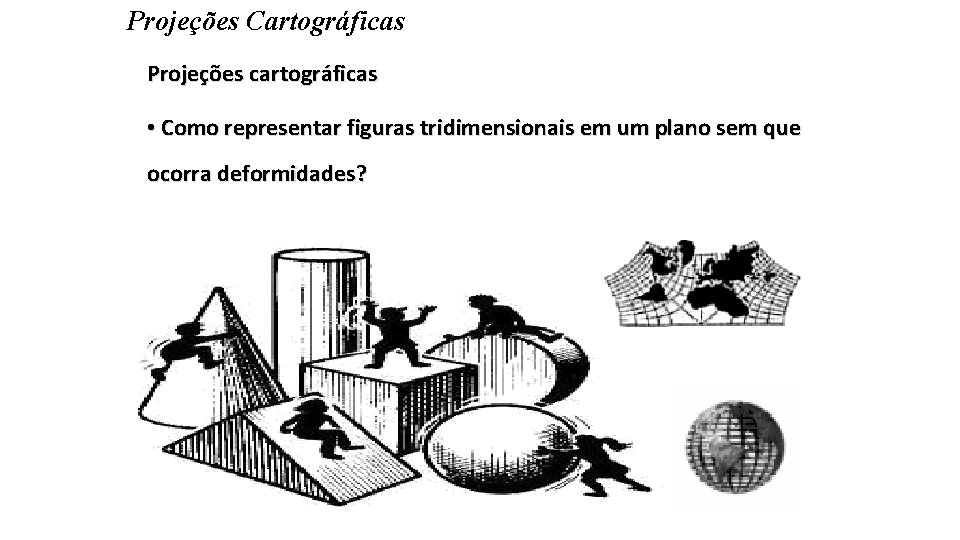

Projeções Cartográficas Projeções cartográficas • Como representar figuras tridimensionais em um plano sem que ocorra deformidades?

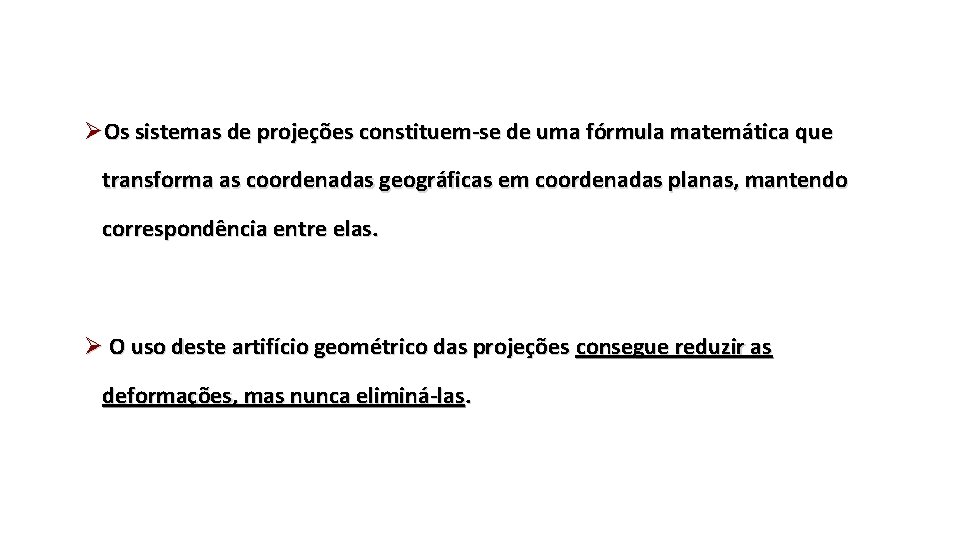

ØOs sistemas de projeções constituem-se de uma fórmula matemática que transforma as coordenadas geográficas em coordenadas planas, mantendo correspondência entre elas. Ø O uso deste artifício geométrico das projeções consegue reduzir as deformações, mas nunca eliminá-las.

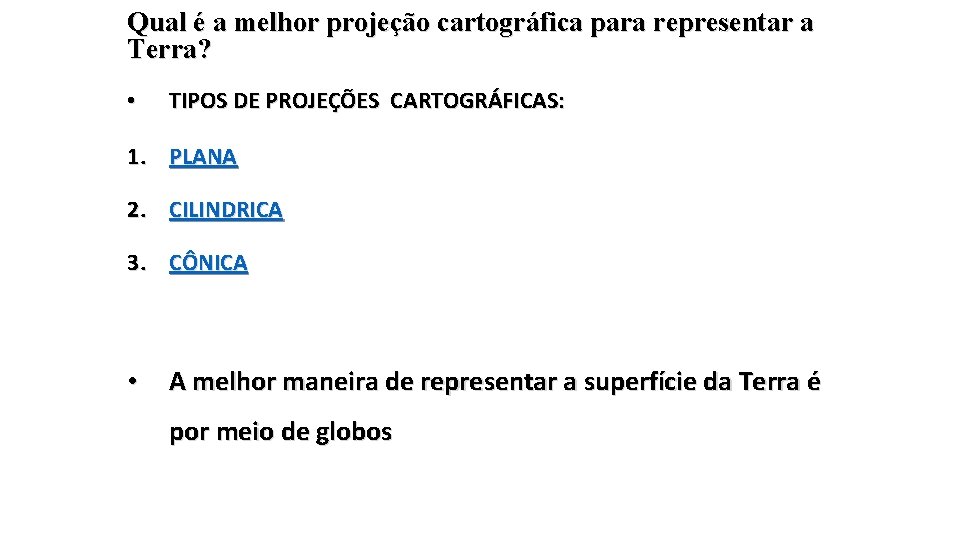

Qual é a melhor projeção cartográfica para representar a Terra? • TIPOS DE PROJEÇÕES CARTOGRÁFICAS: 1. PLANA 2. CILINDRICA 3. CÔNICA • A melhor maneira de representar a superfície da Terra é por meio de globos

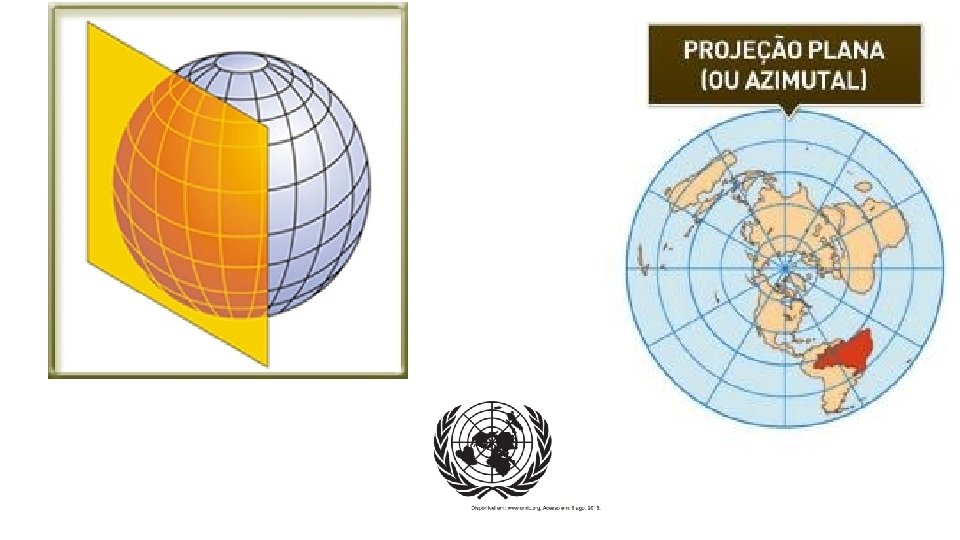

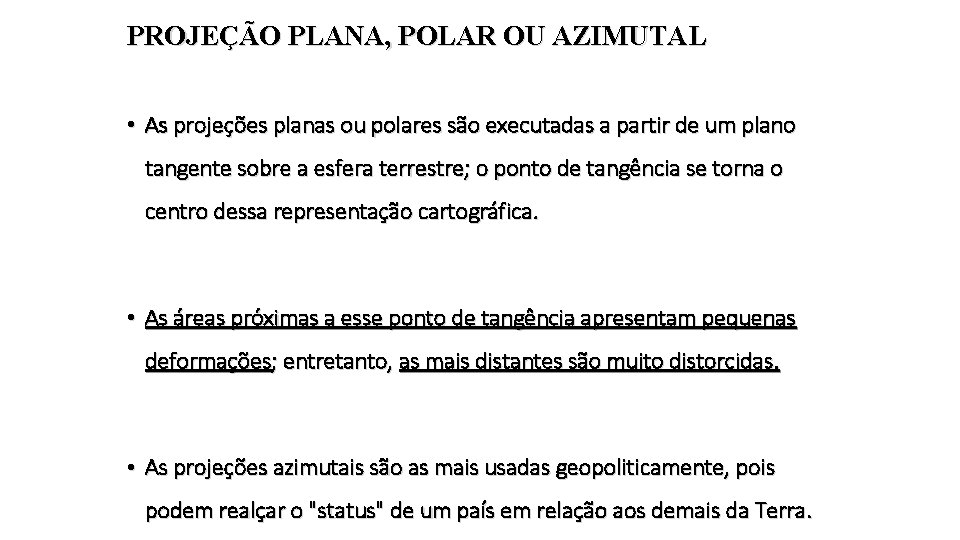

PROJEÇÃO PLANA, POLAR OU AZIMUTAL • As projeções planas ou polares são executadas a partir de um plano tangente sobre a esfera terrestre; o ponto de tangência se torna o centro dessa representação cartográfica. • As áreas próximas a esse ponto de tangência apresentam pequenas deformações; entretanto, as mais distantes são muito distorcidas. • As projeções azimutais são as mais usadas geopoliticamente, pois podem realçar o "status" de um país em relação aos demais da Terra.

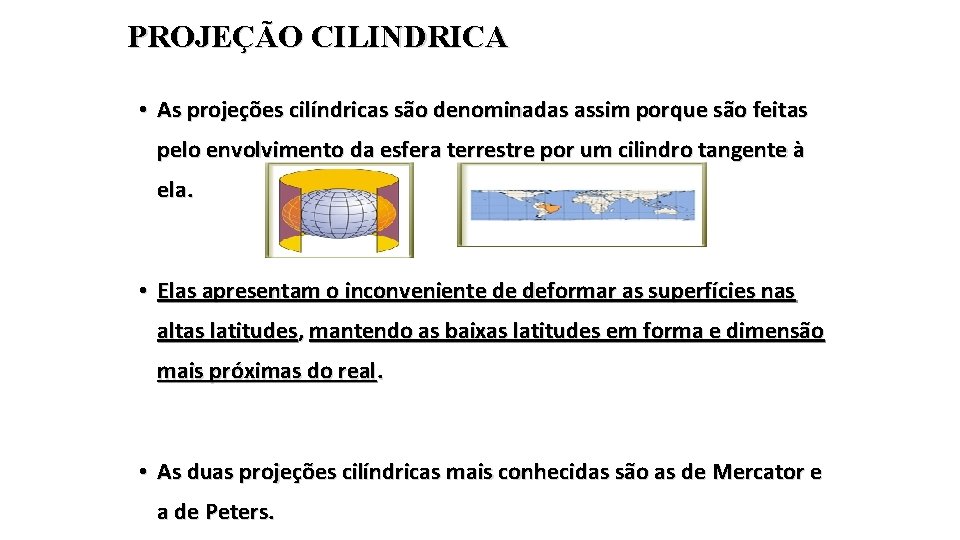

PROJEÇÃO CILINDRICA • As projeções cilíndricas são denominadas assim porque são feitas pelo envolvimento da esfera terrestre por um cilindro tangente à ela. • Elas apresentam o inconveniente de deformar as superfícies nas altas latitudes, mantendo as baixas latitudes em forma e dimensão mais próximas do real. • As duas projeções cilíndricas mais conhecidas são as de Mercator e a de Peters.

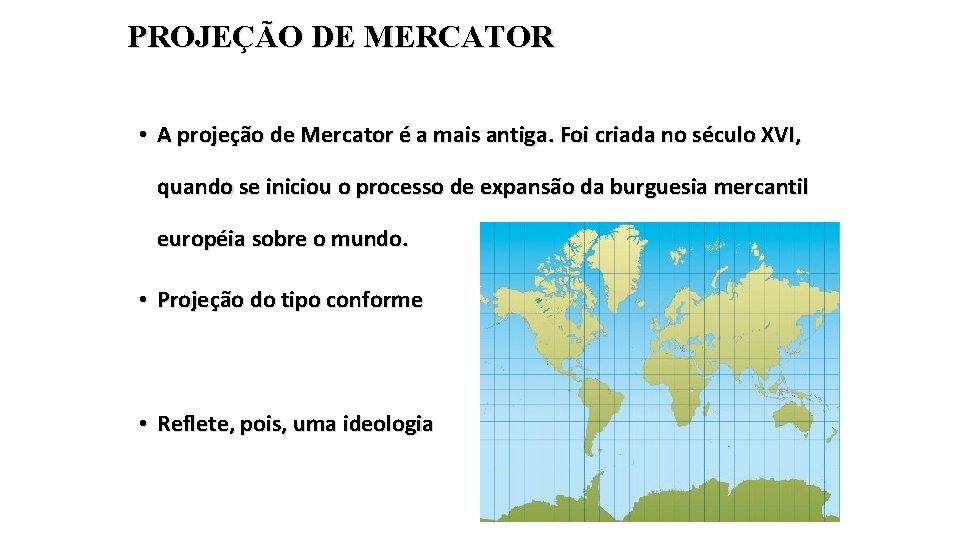

PROJEÇÃO DE MERCATOR • A projeção de Mercator é a mais antiga. Foi criada no século XVI, quando se iniciou o processo de expansão da burguesia mercantil européia sobre o mundo. • Projeção do tipo conforme • Reflete, pois, uma ideologia

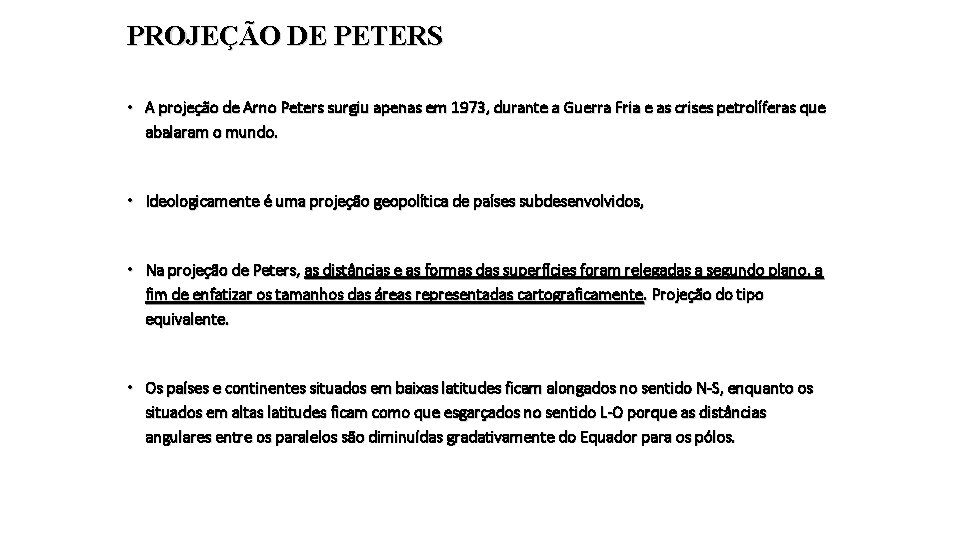

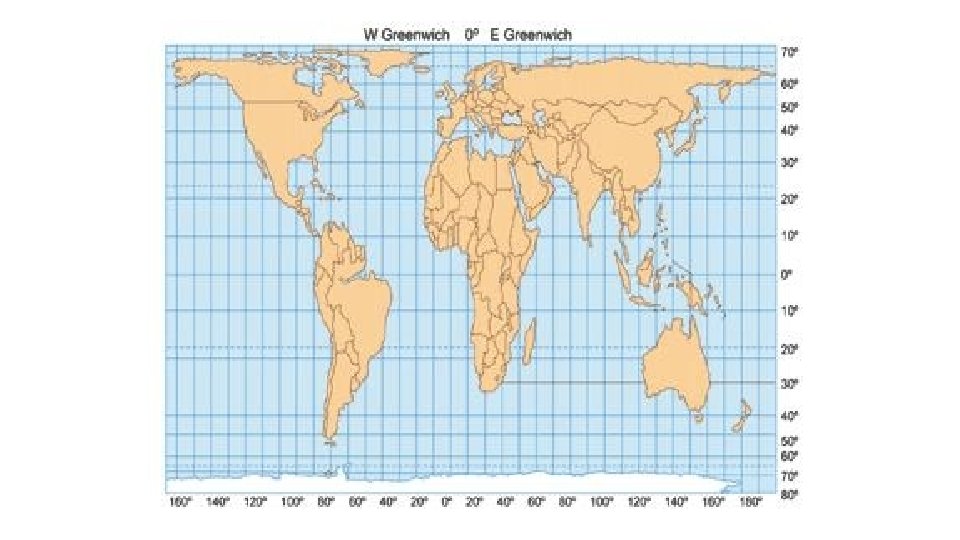

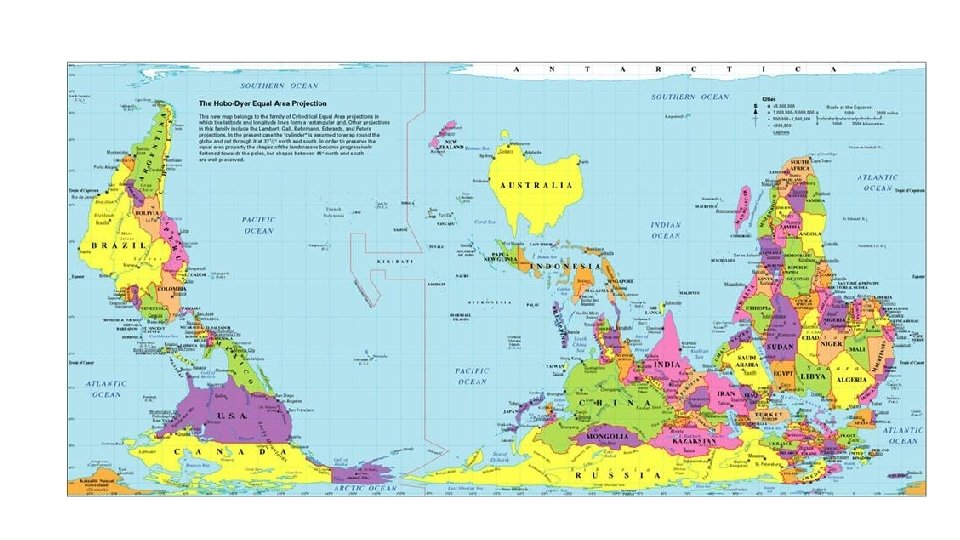

PROJEÇÃO DE PETERS • A projeção de Arno Peters surgiu apenas em 1973, durante a Guerra Fria e as crises petrolíferas que abalaram o mundo. • Ideologicamente é uma projeção geopolítica de países subdesenvolvidos, • Na projeção de Peters, as distâncias e as formas das superfícies foram relegadas a segundo plano, a fim de enfatizar os tamanhos das áreas representadas cartograficamente. Projeção do tipo equivalente. • Os países e continentes situados em baixas latitudes ficam alongados no sentido N-S, enquanto os situados em altas latitudes ficam como que esgarçados no sentido L-O porque as distâncias angulares entre os paralelos são diminuídas gradativamente do Equador para os pólos.

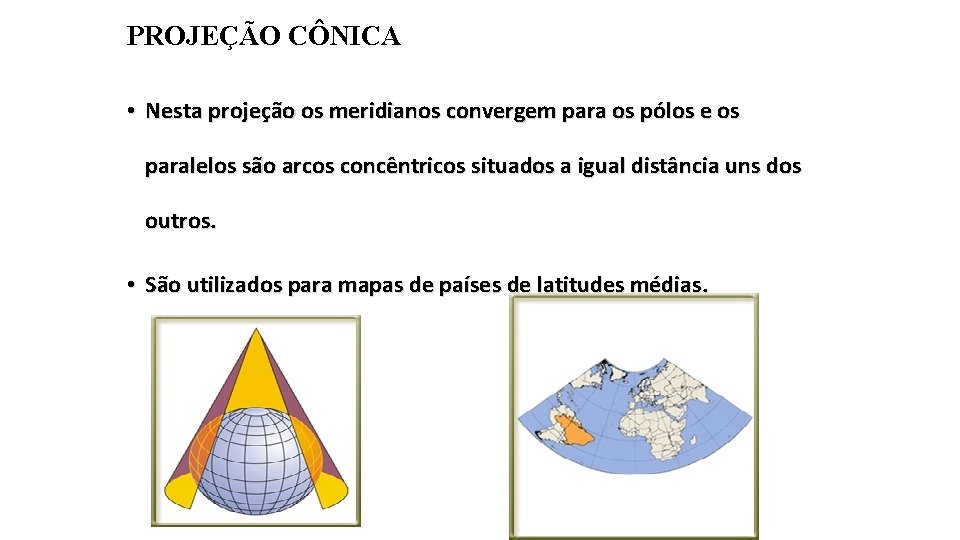

PROJEÇÃO CÔNICA • Nesta projeção os meridianos convergem para os pólos e os paralelos são arcos concêntricos situados a igual distância uns dos outros. • São utilizados para mapas de países de latitudes médias.

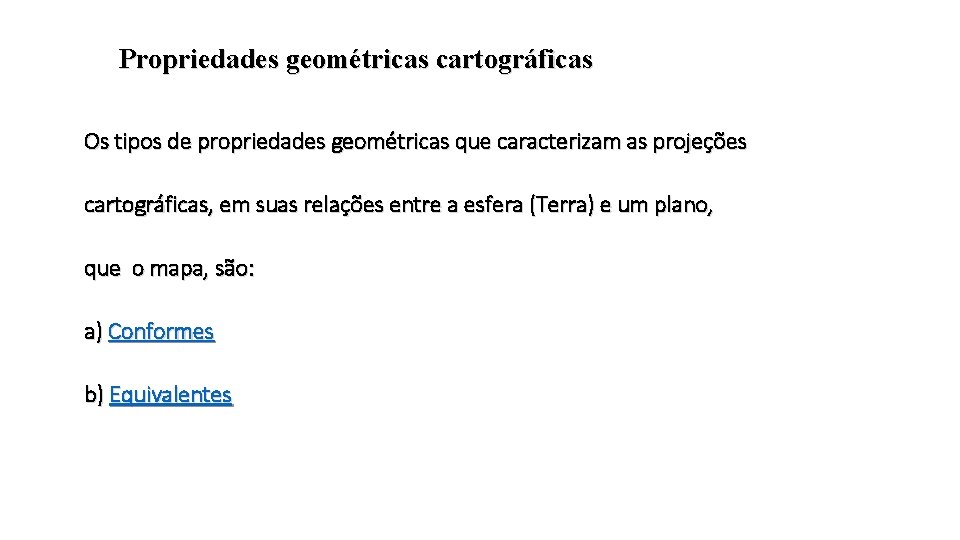

Propriedades geométricas cartográficas Os tipos de propriedades geométricas que caracterizam as projeções cartográficas, em suas relações entre a esfera (Terra) e um plano, que o mapa, são: a) Conformes b) Equivalentes

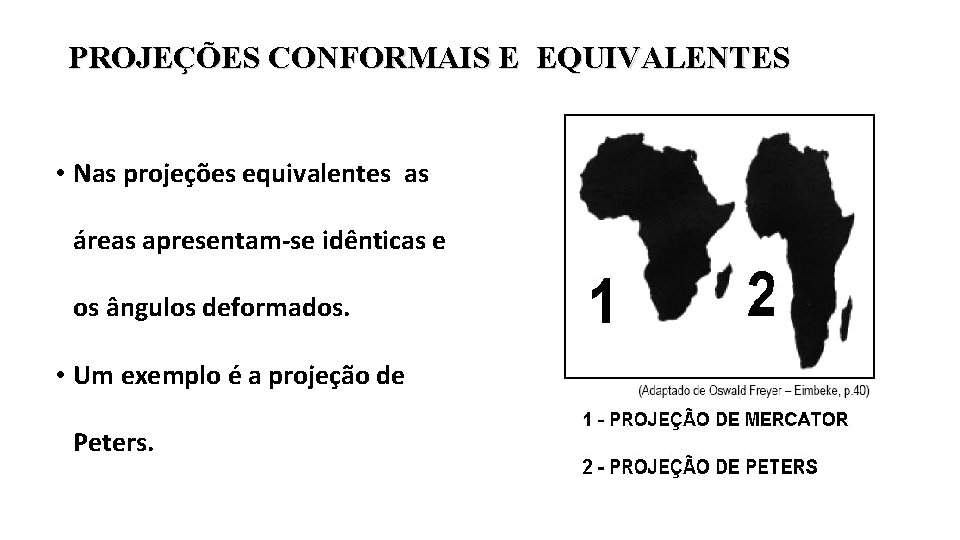

PROJEÇÕES CONFORMAIS E EQUIVALENTES • Nas projeções equivalentes as áreas apresentam-se idênticas e os ângulos deformados. • Um exemplo é a projeção de Peters.

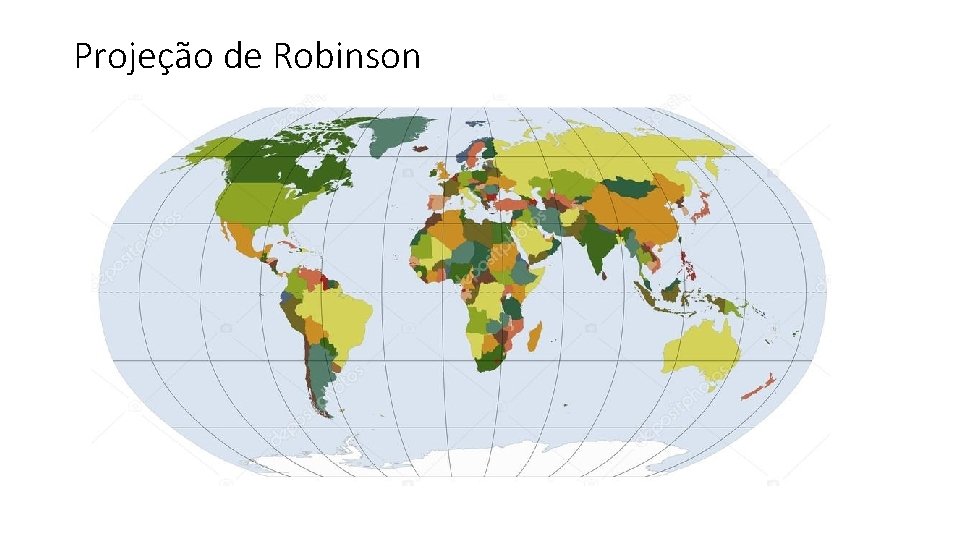

Projeção de Robinson

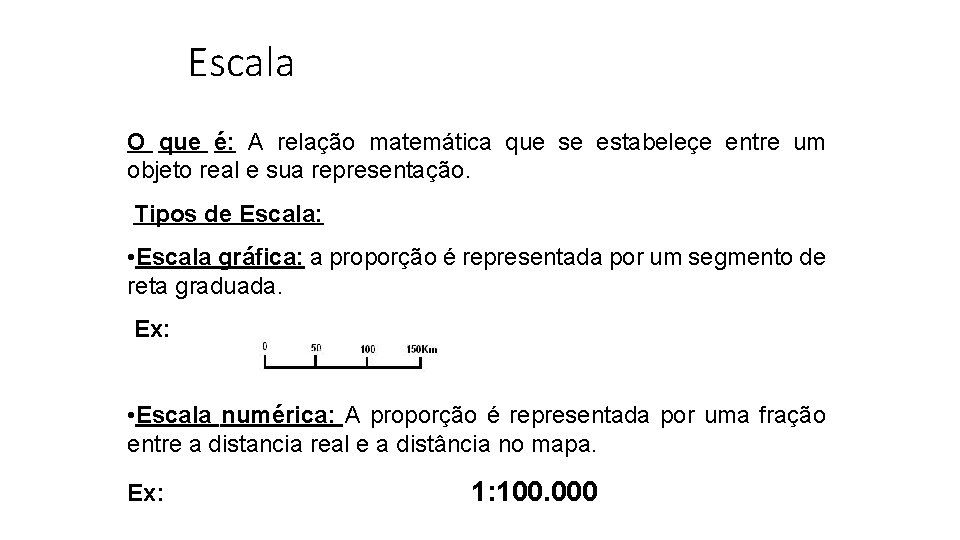

Escala O que é: A relação matemática que se estabeleçe entre um objeto real e sua representação. Tipos de Escala: • Escala gráfica: a proporção é representada por um segmento de reta graduada. Ex: • Escala numérica: A proporção é representada por uma fração entre a distancia real e a distância no mapa. Ex: 1: 100. 000

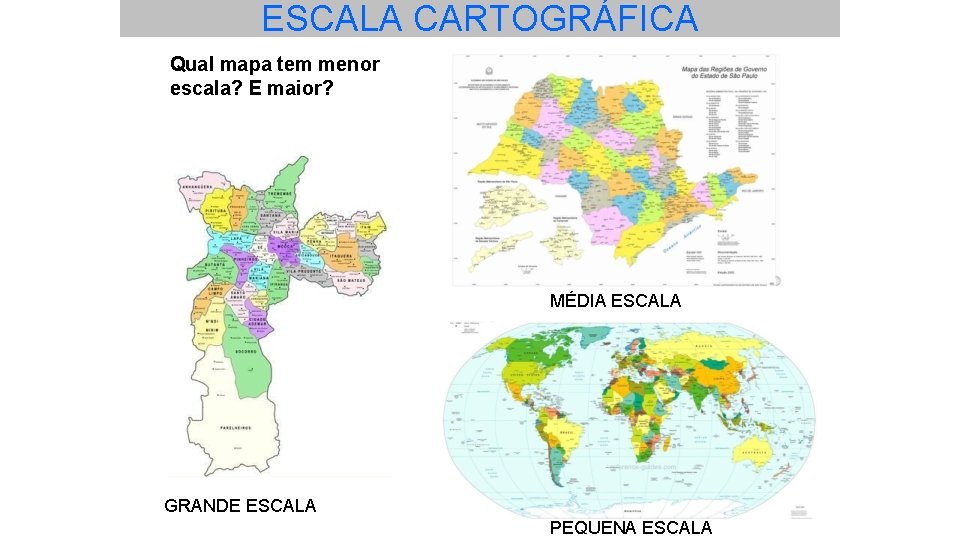

ESCALA CARTOGRÁFICA Qual mapa tem menor escala? E maior? MÉDIA ESCALA GRANDE ESCALA PEQUENA ESCALA

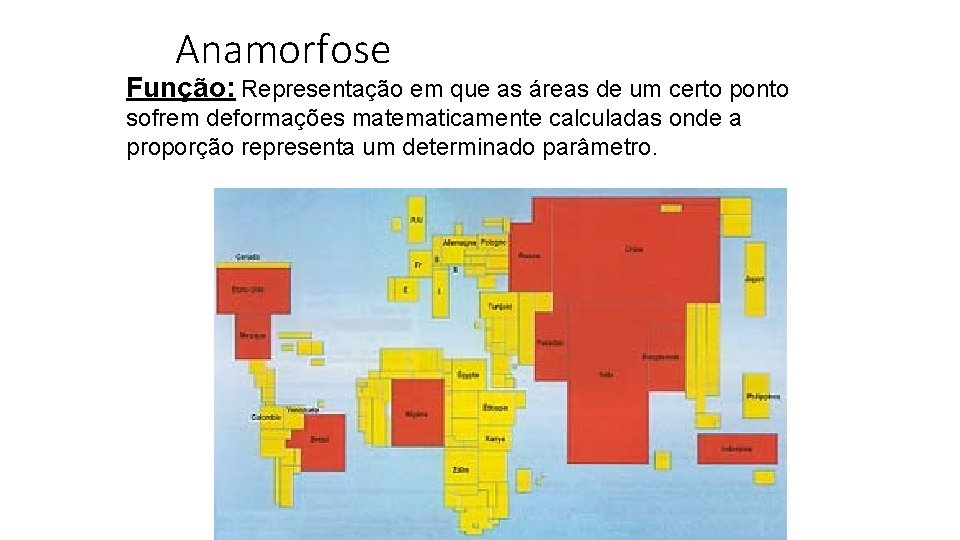

Anamorfose Função: Representação em que as áreas de um certo ponto sofrem deformações matematicamente calculadas onde a proporção representa um determinado parâmetro.

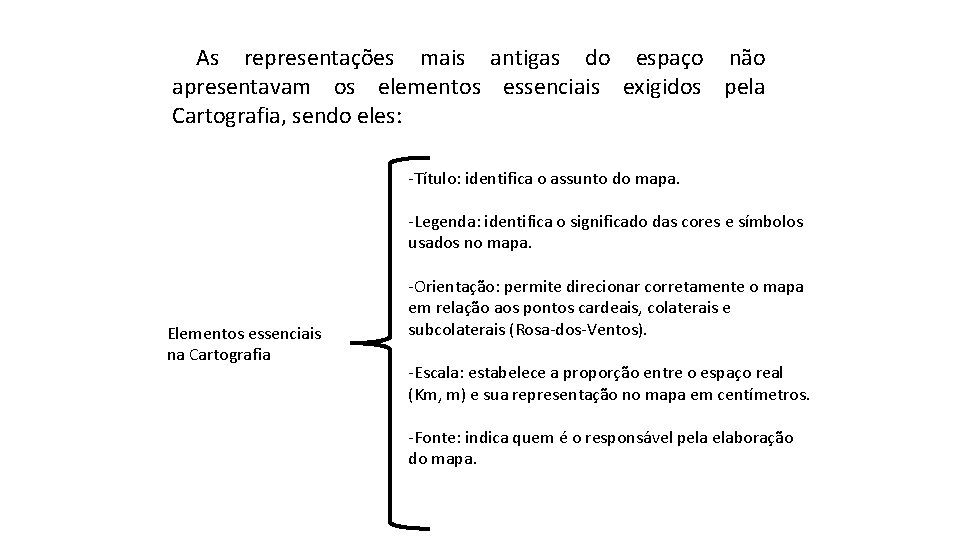

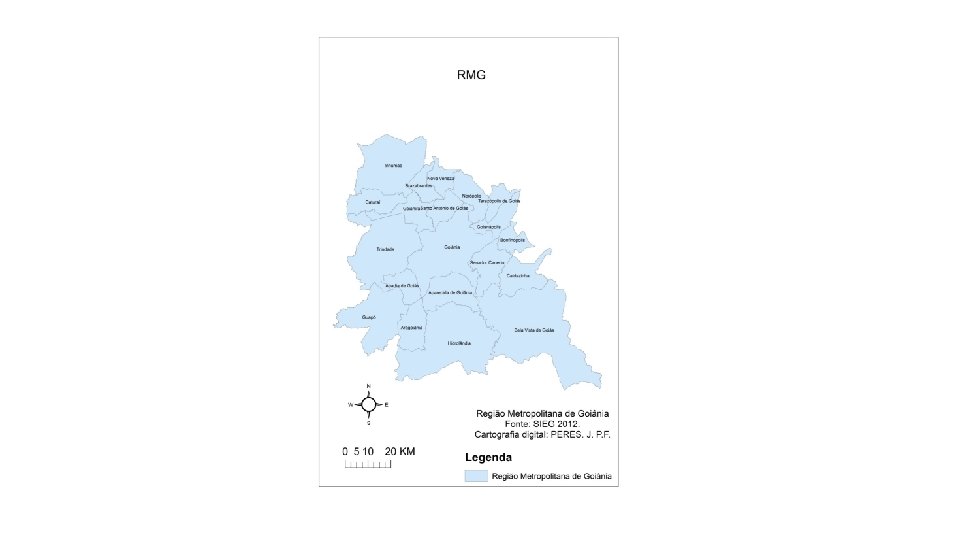

As representações mais antigas do espaço não apresentavam os elementos essenciais exigidos pela Cartografia, sendo eles: -Título: identifica o assunto do mapa. -Legenda: identifica o significado das cores e símbolos usados no mapa. Elementos essenciais na Cartografia -Orientação: permite direcionar corretamente o mapa em relação aos pontos cardeais, colaterais e subcolaterais (Rosa-dos-Ventos). -Escala: estabelece a proporção entre o espaço real (Km, m) e sua representação no mapa em centímetros. -Fonte: indica quem é o responsável pela elaboração do mapa.

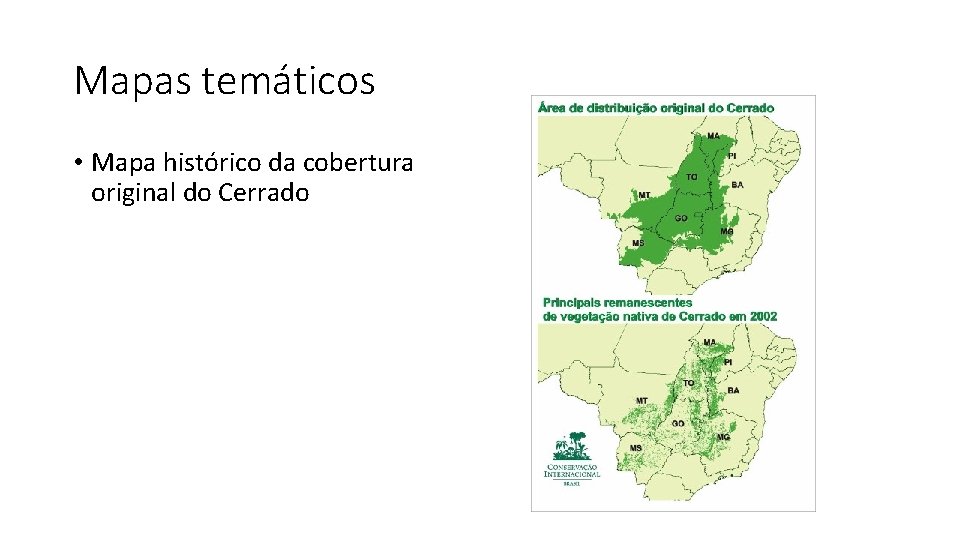

Mapas temáticos • Mapa histórico da cobertura original do Cerrado

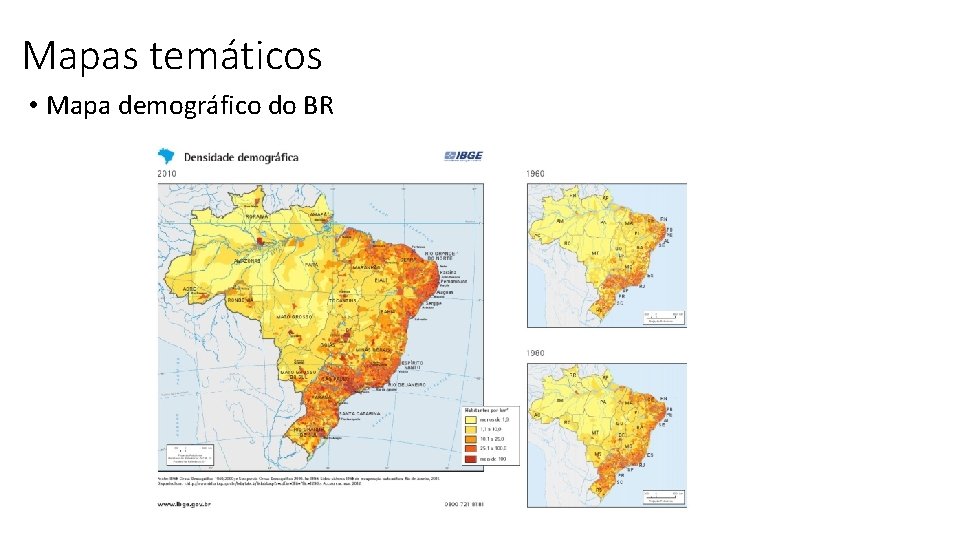

Mapas temáticos • Mapa demográfico do BR

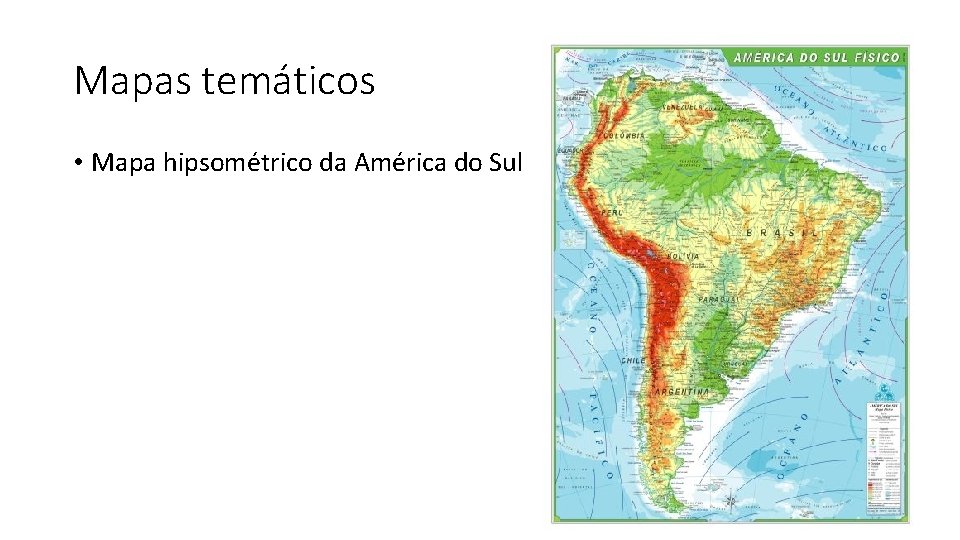

Mapas temáticos • Mapa hipsométrico da América do Sul

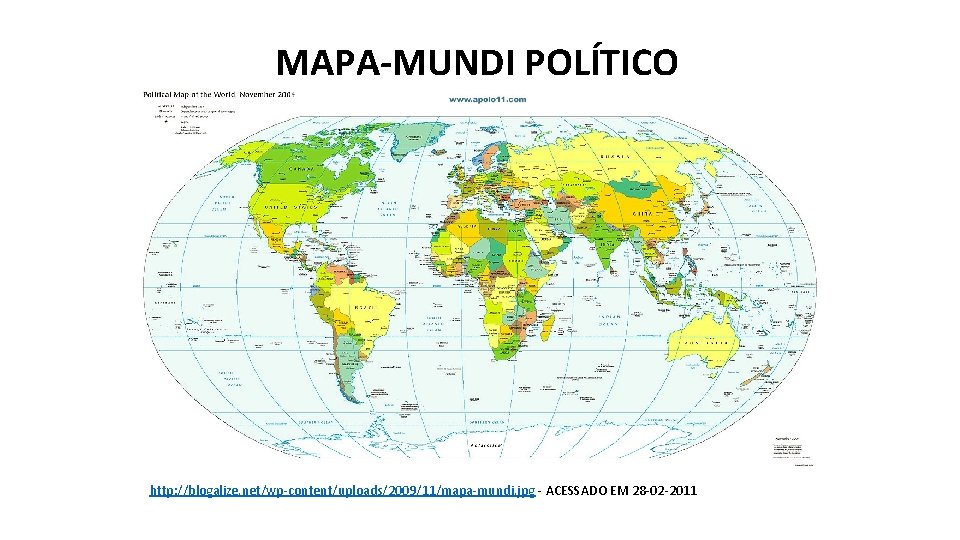

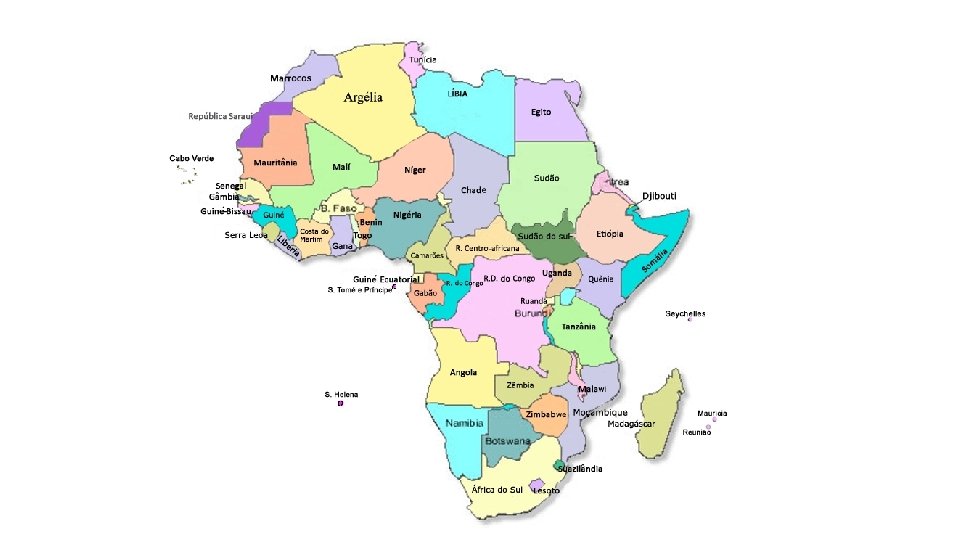

MAPA-MUNDI POLÍTICO http: //blogalize. net/wp-content/uploads/2009/11/mapa-mundi. jpg - ACESSADO EM 28 -02 -2011

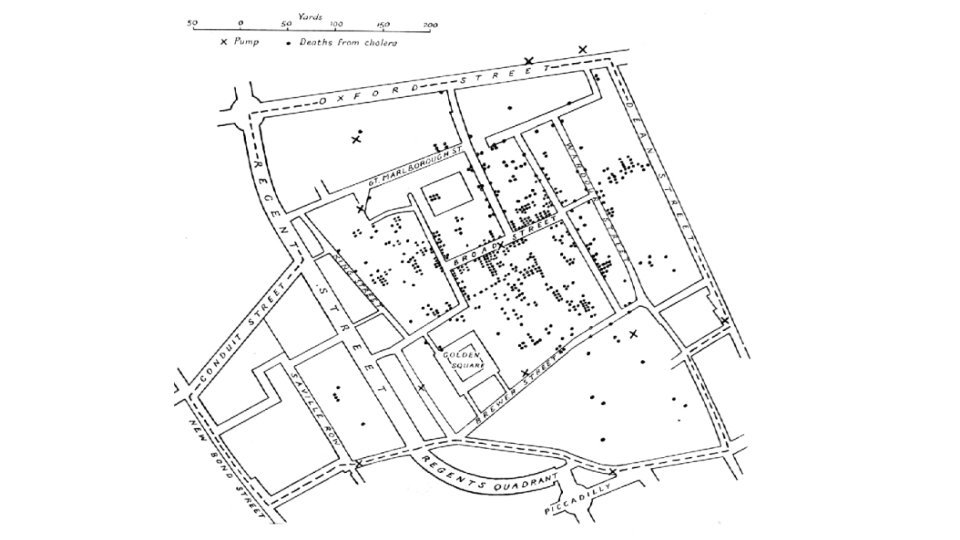

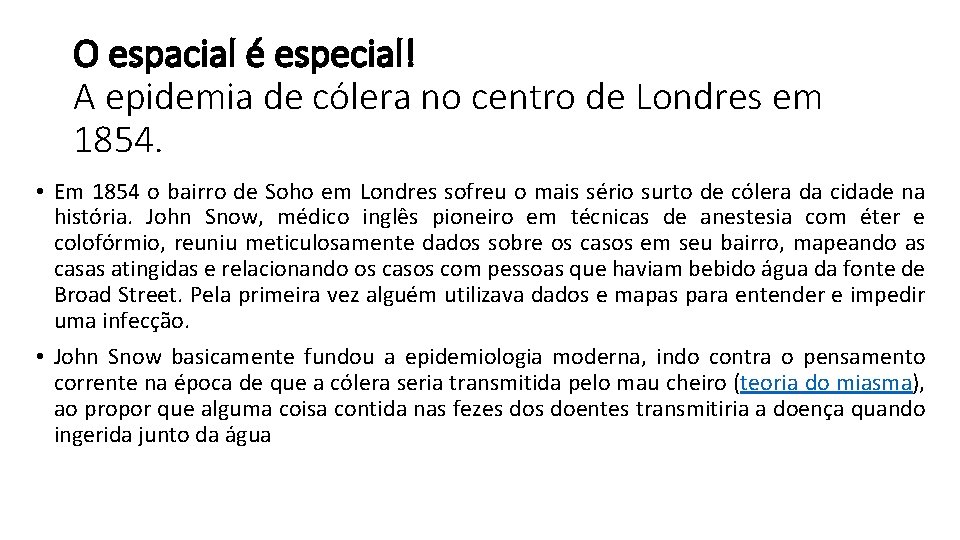

O espacial é especial! A epidemia de cólera no centro de Londres em 1854. • Em 1854 o bairro de Soho em Londres sofreu o mais sério surto de cólera da cidade na história. John Snow, médico inglês pioneiro em técnicas de anestesia com éter e colofórmio, reuniu meticulosamente dados sobre os casos em seu bairro, mapeando as casas atingidas e relacionando os casos com pessoas que haviam bebido água da fonte de Broad Street. Pela primeira vez alguém utilizava dados e mapas para entender e impedir uma infecção. • John Snow basicamente fundou a epidemiologia moderna, indo contra o pensamento corrente na época de que a cólera seria transmitida pelo mau cheiro (teoria do miasma), ao propor que alguma coisa contida nas fezes doentes transmitiria a doença quando ingerida junto da água

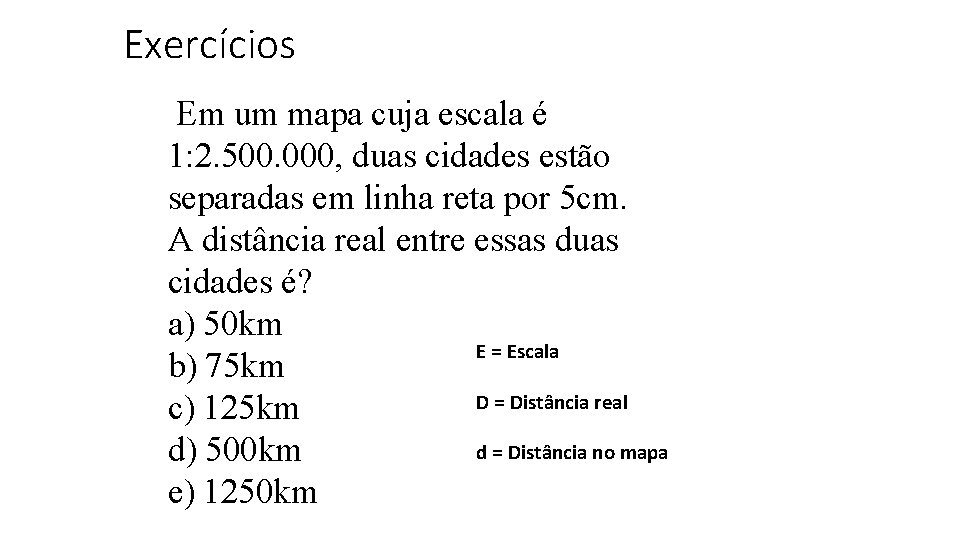

Exercícios Em um mapa cuja escala é 1: 2. 500. 000, duas cidades estão separadas em linha reta por 5 cm. A distância real entre essas duas cidades é? a) 50 km E = Escala b) 75 km D = Distância real c) 125 km d = Distância no mapa d) 500 km e) 1250 km

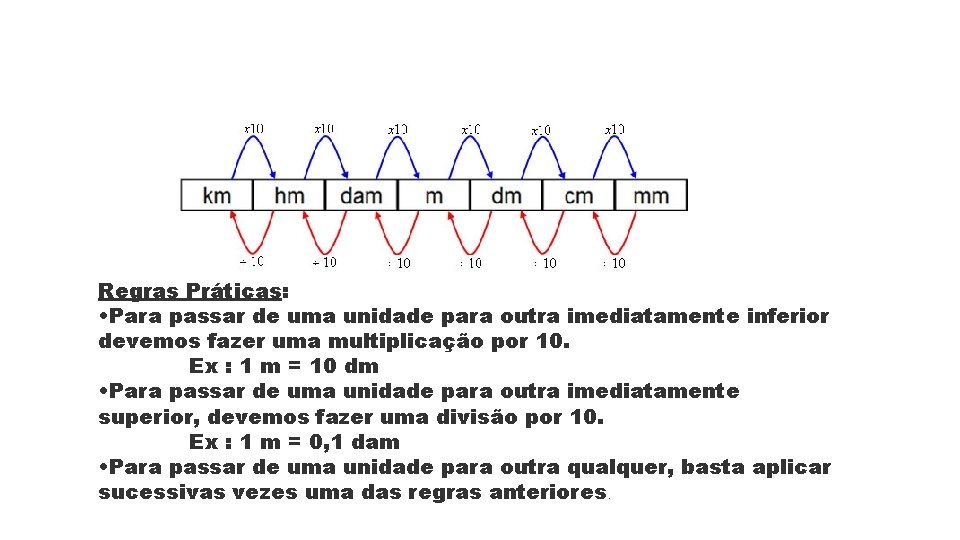

Regras Práticas: • Para passar de uma unidade para outra imediatamente inferior devemos fazer uma multiplicação por 10. Ex : 1 m = 10 dm • Para passar de uma unidade para outra imediatamente superior, devemos fazer uma divisão por 10. Ex : 1 m = 0, 1 dam • Para passar de uma unidade para outra qualquer, basta aplicar sucessivas vezes uma das regras anteriores.

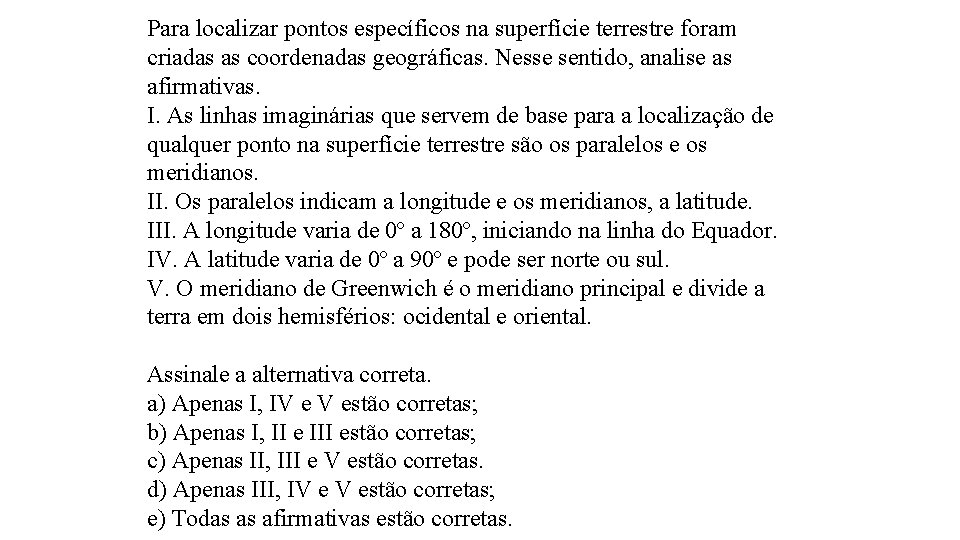

Para localizar pontos específicos na superfície terrestre foram criadas as coordenadas geográficas. Nesse sentido, analise as afirmativas. I. As linhas imaginárias que servem de base para a localização de qualquer ponto na superfície terrestre são os paralelos e os meridianos. II. Os paralelos indicam a longitude e os meridianos, a latitude. III. A longitude varia de 0º a 180º, iniciando na linha do Equador. IV. A latitude varia de 0º a 90º e pode ser norte ou sul. V. O meridiano de Greenwich é o meridiano principal e divide a terra em dois hemisférios: ocidental e oriental. Assinale a alternativa correta. a) Apenas I, IV e V estão corretas; b) Apenas I, II e III estão corretas; c) Apenas II, III e V estão corretas. d) Apenas III, IV e V estão corretas; e) Todas as afirmativas estão corretas.
