Cartografía

Relieves • Los medios mas importantes de que se dispone en el estudio del relieve son: – Las cartas – Mapas – Fotografía aérea • El estudiante estará en la capacidad de interpretar los accidentes del terreno con rapidez y exactitud. • El relieve nos permite disponer del contorno de tierras.

• El relieve representa accidentes topográficos – – – Montañas, laderas, Llanuras, Mesetas, Depresiones, Etc. • Se representa por isolíneas o curvas de nivel, que depende: – – de la variación del terreno Escala Tipo de terreno Precisión.

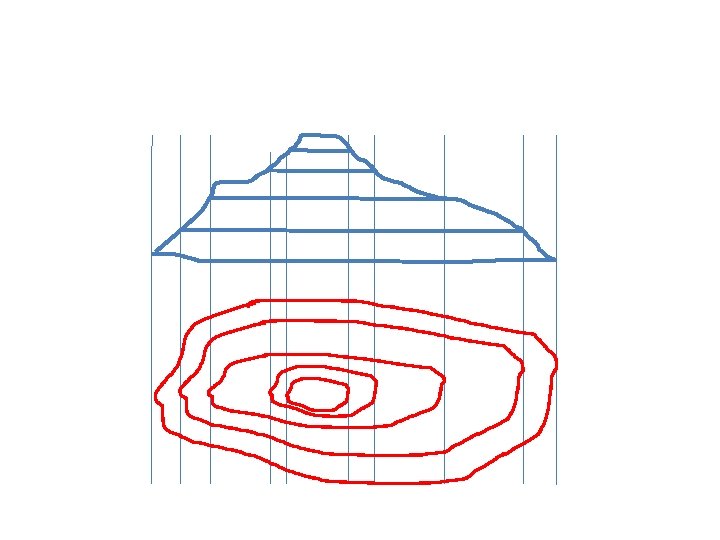

CURVAS DE NIVEL • Es una línea imaginaria sobre el terreno, en la que todos los puntos están a la misma altitud en relación al nivel medio del mar. • Se establecen alturas, tales como: – 10, 20, 40, 80, etc – O de acurdo al perfil. • Además una curva de nivel nos da la información de la inclinación del terreno.

Características de las curvas de Nivel • Las curvas de nivel se cierran siempre sobre si mismas dentro o fuera del mapa. • Cuando cruzan una quebrada o un curso de agua las curvas de nivel forman Us o Vs con la base de la U o V, apuntando una dirección hacia la parte más elevada del cauce. • Cuando no existe uniformidad en las distancias de las curvas, ello significa que los terrenos son accidentados. • La última curva de nivel indica una cima o también puede ser una depresión. • El desarrollo de las curvas de nivel es aproximadamente paralelo entre si. Nunca se cortan entre sí, pero pueden sobrepasarse exclusivamente en terrenos cortados a pico.

Características de las curvas de Nivel • En todas las cartas existen curvas de nivel dibujadas con líneas más gruesas, las mismas llevan un valor que señala la altura o cota correspondiente a la curva, esta curvas se denominan “curvas maestras o índices” – Entre las curvas maestras se encuentran las “curvas intermedias” • En terrenos poco accidentados y con el fin de resaltar en mejor forma los detalles del terreno, se recurre a las “curvas auxiliares”, las mismas que se grafican con líneas entrecortadas”
