Carrefour du Petit Bois - Olivet Présentation du projet de réaménagement du carrefour 4 décembre 2019

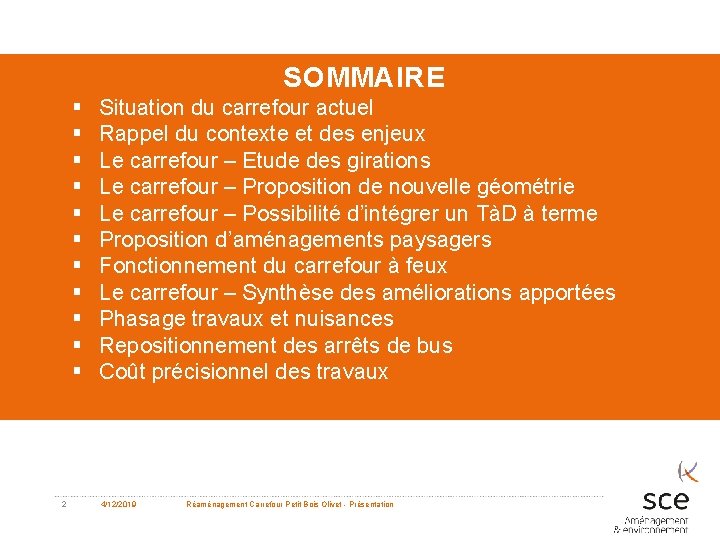

SOMMAIRE § § § 2 Situation du carrefour actuel Rappel du contexte et des enjeux Le carrefour – Etude des girations Le carrefour – Proposition de nouvelle géométrie Le carrefour – Possibilité d’intégrer un TàD à terme Proposition d’aménagements paysagers Fonctionnement du carrefour à feux Le carrefour – Synthèse des améliorations apportées Phasage travaux et nuisances Repositionnement des arrêts de bus Coût précisionnel des travaux 4/12/2019 Réaménagement Carrefour Petit Bois Olivet - Présentation

Situation du carrefour actuel Carrefour tramway situé sur la ligne A entre les stations Victor Hugo et Zénith 3 4/12/2019 Réaménagement Carrefour Petit Bois Olivet - Présentation

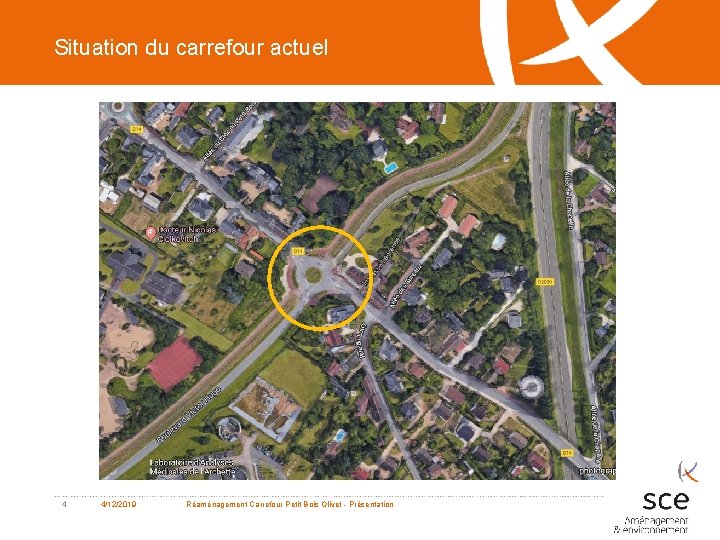

Situation du carrefour actuel 4 4/12/2019 Réaménagement Carrefour Petit Bois Olivet - Présentation

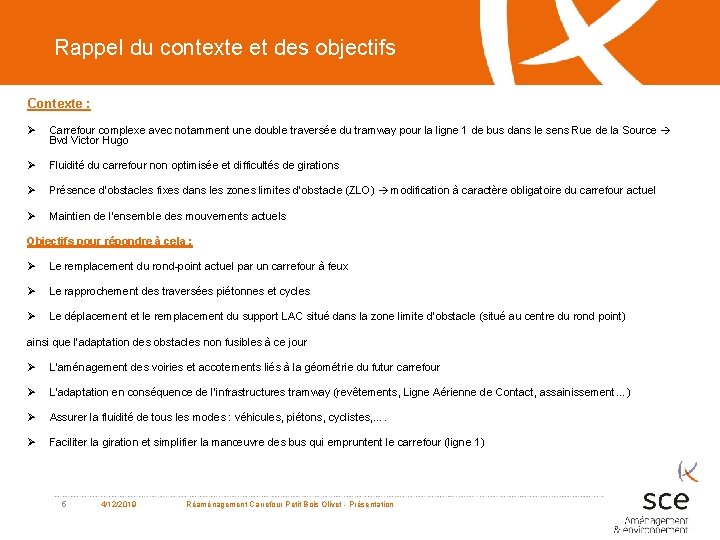

Rappel du contexte et des objectifs Contexte : Ø Carrefour complexe avec notamment une double traversée du tramway pour la ligne 1 de bus dans le sens Rue de la Source Bvd Victor Hugo Ø Fluidité du carrefour non optimisée et difficultés de girations Ø Présence d’obstacles fixes dans les zones limites d’obstacle (ZLO) modification à caractère obligatoire du carrefour actuel Ø Maintien de l’ensemble des mouvements actuels Objectifs pour répondre à cela : Ø Le remplacement du rond-point actuel par un carrefour à feux Ø Le rapprochement des traversées piétonnes et cycles Ø Le déplacement et le remplacement du support LAC situé dans la zone limite d’obstacle (situé au centre du rond point) ainsi que l’adaptation des obstacles non fusibles à ce jour Ø L’aménagement des voiries et accotements liés à la géométrie du futur carrefour Ø L’adaptation en conséquence de l’infrastructures tramway (revêtements, Ligne Aérienne de Contact, assainissement…) Ø Assurer la fluidité de tous les modes : véhicules, piétons, cyclistes, …. Ø Faciliter la giration et simplifier la manœuvre des bus qui empruntent le carrefour (ligne 1) 5 4/12/2019 Réaménagement Carrefour Petit Bois Olivet - Présentation

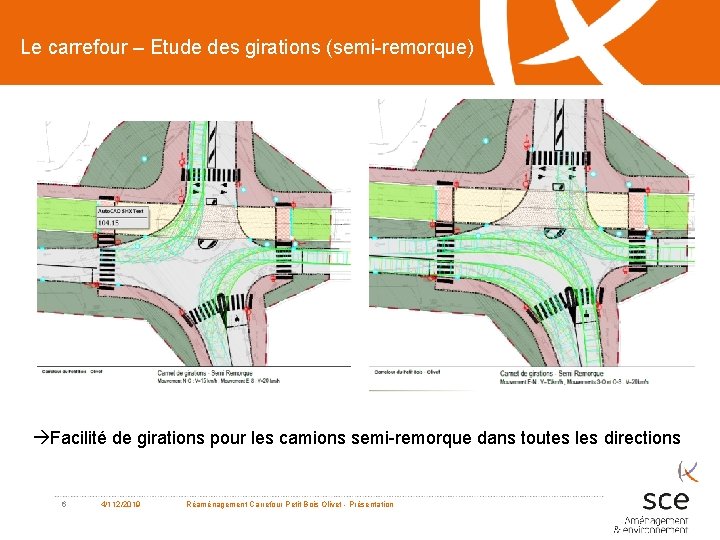

Le carrefour – Etude des girations (semi-remorque) Facilité de girations pour les camions semi-remorque dans toutes les directions 6 4/112/2019 Réaménagement Carrefour Petit Bois Olivet - Présentation

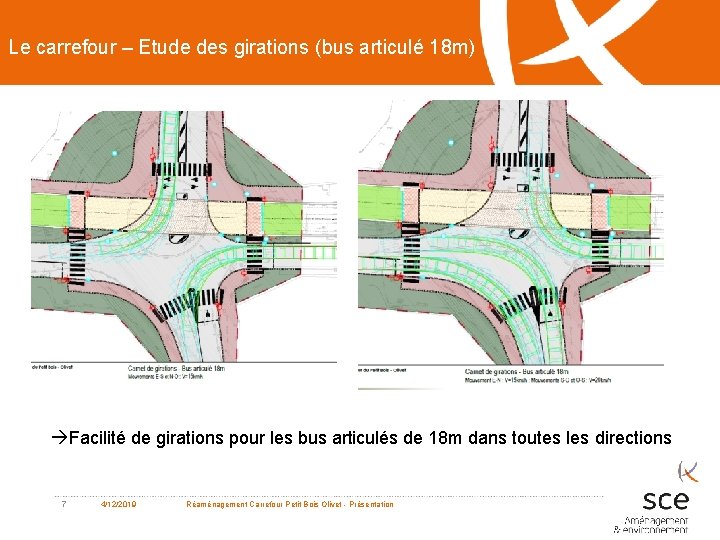

Le carrefour – Etude des girations (bus articulé 18 m) Facilité de girations pour les bus articulés de 18 m dans toutes les directions 7 4/12/2019 Réaménagement Carrefour Petit Bois Olivet - Présentation

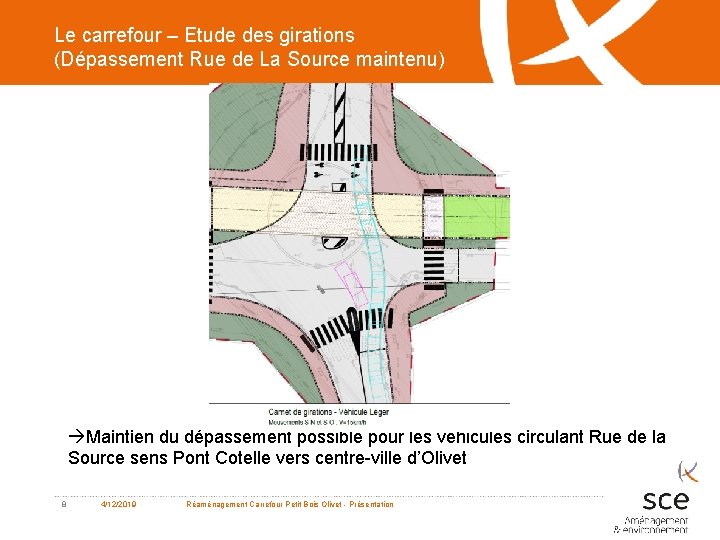

Le carrefour – Etude des girations (Dépassement Rue de La Source maintenu) Maintien du dépassement possible pour les véhicules circulant Rue de la Source sens Pont Cotelle vers centre-ville d’Olivet 8 4/12/2019 Réaménagement Carrefour Petit Bois Olivet - Présentation

Le carrefour – Proposition de la nouvelle géométrie 9 4/12/2019 Réaménagement Carrefour Petit Bois Olivet - Présentation Ø Déplacement du poteau LAC Ø Poteaux SLT et signalisation verticale présents dans ZLO rendus fusibles Ø Rapprochement des lignes pieds de feux Ø Sas vélo Rue de La Source Sud (côté Pont Cotelle) Ø Sécurisation traversée vélo par feux Rue de la Source Nord (côté centre Ville d’Olivet)

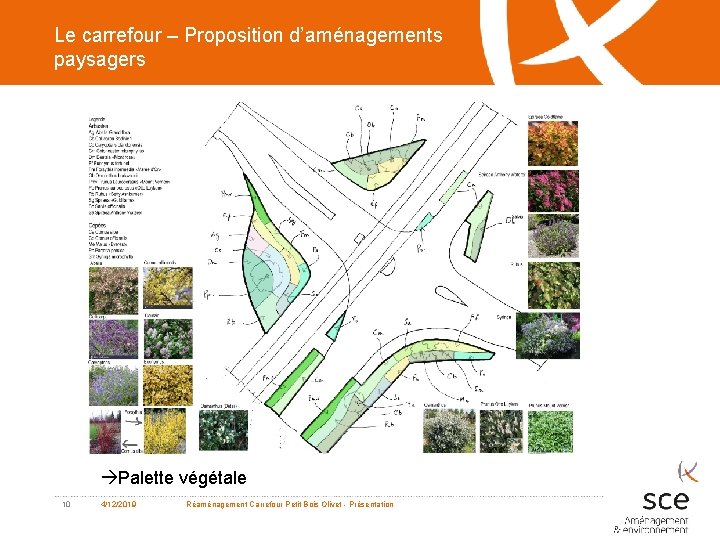

Le carrefour – Proposition d’aménagements paysagers Palette végétale 10 4/12/2019 Réaménagement Carrefour Petit Bois Olivet - Présentation

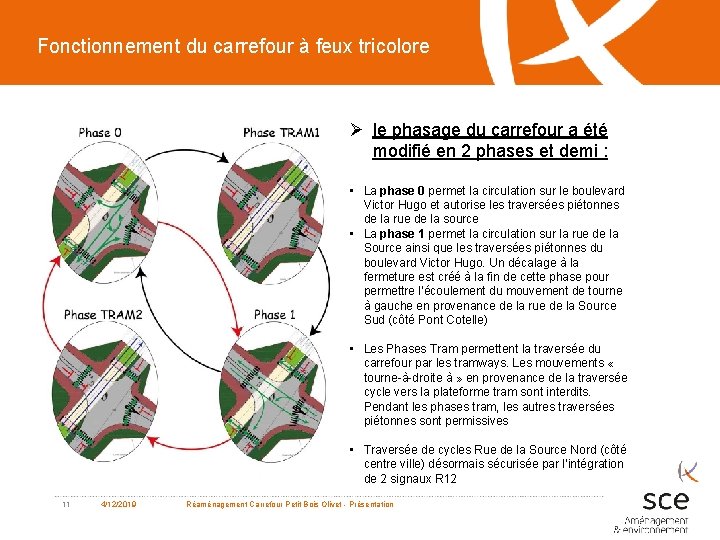

Fonctionnement du carrefour à feux tricolore Ø le phasage du carrefour a été modifié en 2 phases et demi : • La phase 0 permet la circulation sur le boulevard Victor Hugo et autorise les traversées piétonnes de la rue de la source • La phase 1 permet la circulation sur la rue de la Source ainsi que les traversées piétonnes du boulevard Victor Hugo. Un décalage à la fermeture est créé à la fin de cette phase pour permettre l’écoulement du mouvement de tourne à gauche en provenance de la rue de la Source Sud (côté Pont Cotelle) • Les Phases Tram permettent la traversée du carrefour par les tramways. Les mouvements « tourne-à-droite à » en provenance de la traversée cycle vers la plateforme tram sont interdits. Pendant les phases tram, les autres traversées piétonnes sont permissives • Traversée de cycles Rue de la Source Nord (côté centre ville) désormais sécurisée par l’intégration de 2 signaux R 12 11 4/12/2019 Réaménagement Carrefour Petit Bois Olivet - Présentation

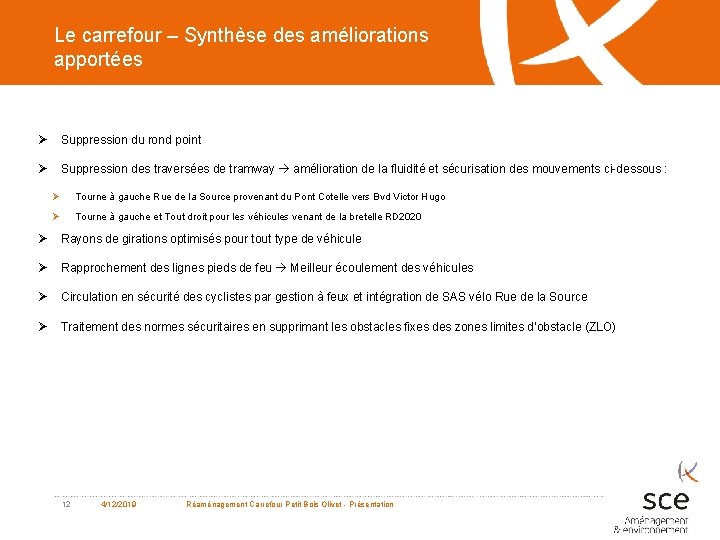

Le carrefour – Synthèse des améliorations apportées Ø Suppression du rond point Ø Suppression des traversées de tramway amélioration de la fluidité et sécurisation des mouvements ci-dessous : Ø Tourne à gauche Rue de la Source provenant du Pont Cotelle vers Bvd Victor Hugo Ø Tourne à gauche et Tout droit pour les véhicules venant de la bretelle RD 2020 Ø Rayons de girations optimisés pour tout type de véhicule Ø Rapprochement des lignes pieds de feu Meilleur écoulement des véhicules Ø Circulation en sécurité des cyclistes par gestion à feux et intégration de SAS vélo Rue de la Source Ø Traitement des normes sécuritaires en supprimant les obstacles fixes des zones limites d’obstacle (ZLO) 12 4/12/2019 Réaménagement Carrefour Petit Bois Olivet - Présentation

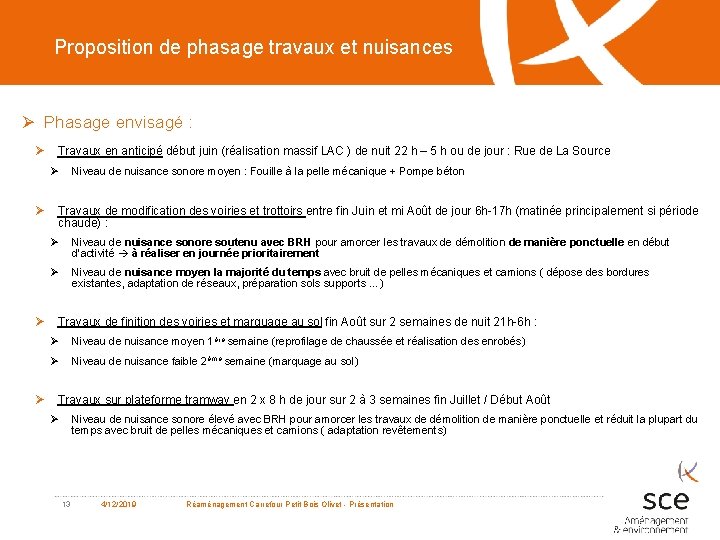

Proposition de phasage travaux et nuisances Ø Phasage envisagé : Ø Travaux en anticipé début juin (réalisation massif LAC ) de nuit 22 h – 5 h ou de jour : Rue de La Source Ø Ø Niveau de nuisance sonore moyen : Fouille à la pelle mécanique + Pompe béton Travaux de modification des voiries et trottoirs entre fin Juin et mi Août de jour 6 h-17 h (matinée principalement si période chaude) : Ø Niveau de nuisance sonore soutenu avec BRH pour amorcer les travaux de démolition de manière ponctuelle en début d’activité à réaliser en journée prioritairement Ø Niveau de nuisance moyen la majorité du temps avec bruit de pelles mécaniques et camions ( dépose des bordures existantes, adaptation de réseaux, préparation sols supports …) Travaux de finition des voiries et marquage au sol fin Août sur 2 semaines de nuit 21 h-6 h : Ø Niveau de nuisance moyen 1ère semaine (reprofilage de chaussée et réalisation des enrobés) Ø Niveau de nuisance faible 2ème semaine (marquage au sol) Travaux sur plateforme tramway en 2 x 8 h de jour sur 2 à 3 semaines fin Juillet / Début Août Ø Niveau de nuisance sonore élevé avec BRH pour amorcer les travaux de démolition de manière ponctuelle et réduit la plupart du temps avec bruit de pelles mécaniques et camions ( adaptation revêtements) 13 4/12/2019 Réaménagement Carrefour Petit Bois Olivet - Présentation
