CARGAS DE ENRIAMIENTO El interior de un edificio

CARGAS DE ENRIAMIENTO El interior de un edificio gana calor debido a varias fuentes. Si la temperatura y humedad del aire en los recintos se debe mantener a un nivel confortable, se debe extraer calor para compensar las ganancias mencionadas. A la cantidad neta de calor que se retira se le llama carga de enfriamiento.

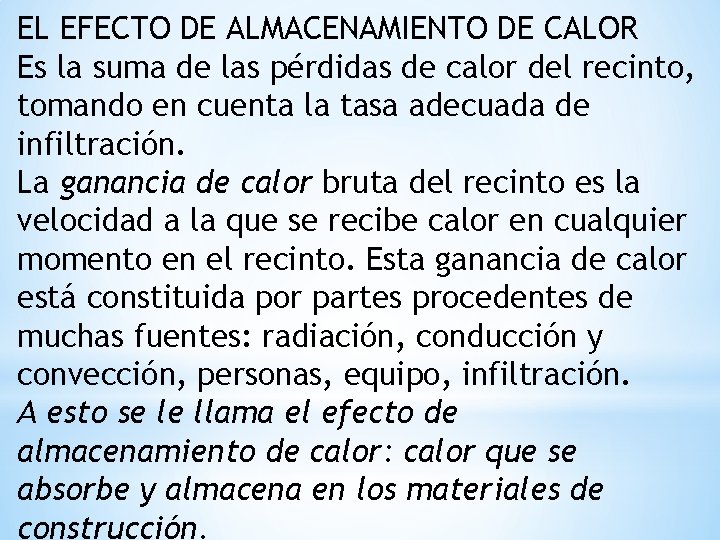

EL EFECTO DE ALMACENAMIENTO DE CALOR Es la suma de las pérdidas de calor del recinto, tomando en cuenta la tasa adecuada de infiltración. La ganancia de calor bruta del recinto es la velocidad a la que se recibe calor en cualquier momento en el recinto. Esta ganancia de calor está constituida por partes procedentes de muchas fuentes: radiación, conducción y convección, personas, equipo, infiltración. A esto se le llama el efecto de almacenamiento de calor: calor que se absorbe y almacena en los materiales de construcción.

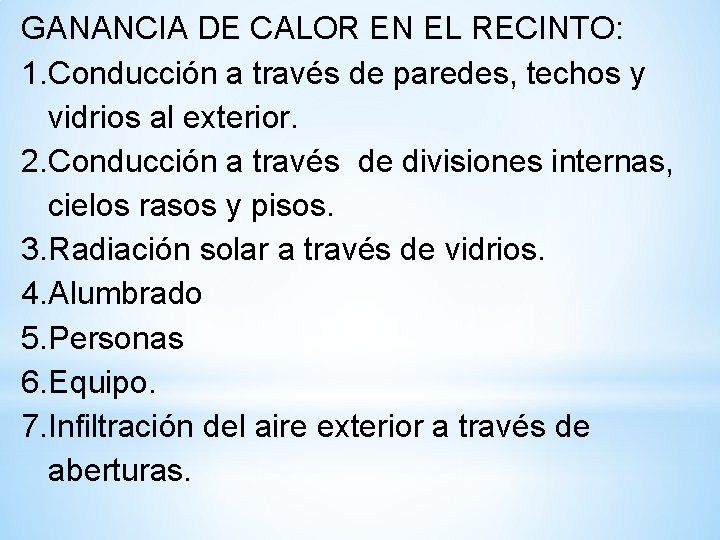

GANANCIA DE CALOR EN EL RECINTO: 1. Conducción a través de paredes, techos y vidrios al exterior. 2. Conducción a través de divisiones internas, cielos rasos y pisos. 3. Radiación solar a través de vidrios. 4. Alumbrado 5. Personas 6. Equipo. 7. Infiltración del aire exterior a través de aberturas.

También conviene agrupar las ganancias de calor en dos grupos distintos: ganancias de calor sensible y de calor latente. Las ganancias de calor sensible ocasionan un aumento de la temperatura del aire y las ganancias de calor latente se deben a la adición de vapor de agua y por lo tanto aumente la humedad. Los puntos 1 a 4 sólo son ganancias de calor sensible. Los puntos 5 y 7 son ganancias en parte de calor sensible y en parte de calor latente

CONDUCCIÓN A TRAVÉS DE LA ESTRUCTURA EXTERIOR Las ganancias de calor por conducción a través de paredes, techos y vidrios que dan al exterior se calculan con la siguiente ecuación: Q = U x A x DTCEe donde Q = ganancia neta del recinto por conducción a través del techo, paredes o vidrio, Btu/h. U = coeficiente general de transferencia de calor por el techo, pares o vidrio, Btu/h - ft 2 - ºF. A = área del techo, pared o vidrios, ft 2. DTCEe = diferencia de temperatura para carga de enfriamiento, ºF.

ALUMBRADO La ecuación para calcular la ganancia de calor debido al alumbrado es Q = 3. 4 x W x FB x FCE donde Q = ganancia neta de calor debida al alumbrado, Btu/h W = capacidad del alumbrado, watts. FB = factor de balastro, un valor típico es de 1. 25 para alumbrado fluorescente FCE = factor de carga de enfriamiento para el alumbrado. El valor 3. 4 es para convertir watts a Btu/h

PERSONAS La ganancia de calor debido a las personas se compone de dos partes: el calor sensible y el calor latente que resulta de la traspiración. Calor sensible es cuando cambia de temperatura. Calor latente es cuando cambia de estado; de líquido a vapor o vapor a líquido. EQUIPOS La ganancia de calor debido al equipo se puede calcular en ocasiones en forma directa consultando al fabricante o a los datos de placa, tomando en cuenta si su uso es intermitente. Algunos equipos producen tanto calor sensible como latente. Puede observar la tabla 6. 13.

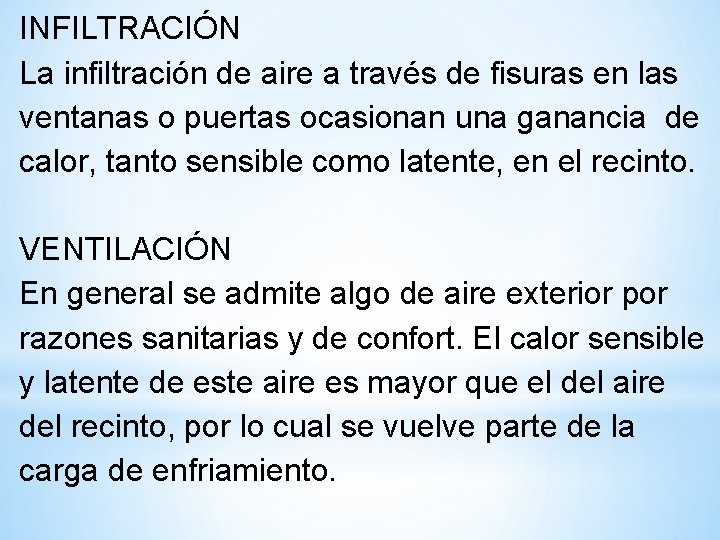

INFILTRACIÓN La infiltración de aire a través de fisuras en las ventanas o puertas ocasionan una ganancia de calor, tanto sensible como latente, en el recinto. VENTILACIÓN En general se admite algo de aire exterior por razones sanitarias y de confort. El calor sensible y latente de este aire es mayor que el del aire del recinto, por lo cual se vuelve parte de la carga de enfriamiento.

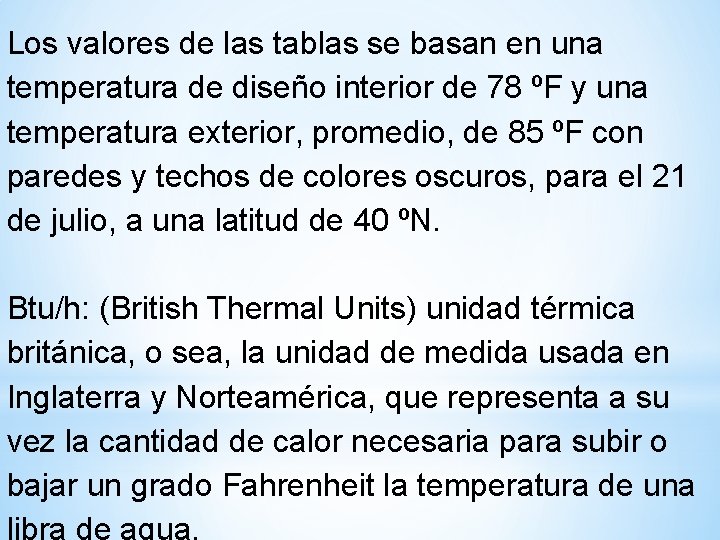

Los valores de las tablas se basan en una temperatura de diseño interior de 78 ºF y una temperatura exterior, promedio, de 85 ºF con paredes y techos de colores oscuros, para el 21 de julio, a una latitud de 40 ºN. Btu/h: (British Thermal Units) unidad térmica británica, o sea, la unidad de medida usada en Inglaterra y Norteamérica, que representa a su vez la cantidad de calor necesaria para subir o bajar un grado Fahrenheit la temperatura de una libra de agua.

Toneladas de refrigeración: es la cantidad de calor absorbida para la fusión de una tonelada de hielo sólido en 24 horas. Calcular la carga de enfriamiento para la residencia que aparece en el plano, ubicada en Little Rock, Ark. Construcción con bastidores, entretecho con ventilación natural y techo oscuro. Solución: se llevarán a cabo los pasos tal como se recomienda en el resumen. En el siguiente cuadro se presentan los resultados de cada uno de los pasos.

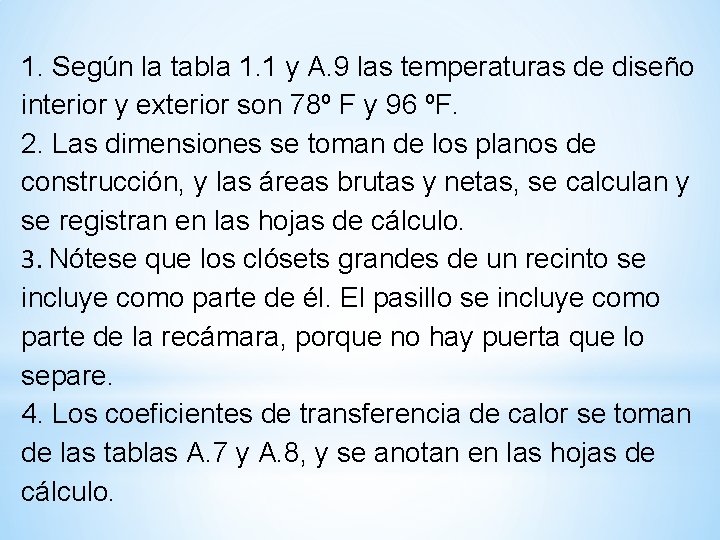

1. Según la tabla 1. 1 y A. 9 las temperaturas de diseño interior y exterior son 78º F y 96 ºF. 2. Las dimensiones se toman de los planos de construcción, y las áreas brutas y netas, se calculan y se registran en las hojas de cálculo. 3. Nótese que los clósets grandes de un recinto se incluye como parte de él. El pasillo se incluye como parte de la recámara, porque no hay puerta que lo separe. 4. Los coeficientes de transferencia de calor se toman de las tablas A. 7 y A. 8, y se anotan en las hojas de cálculo.

5. Se seleccionan los valores de la DTE de la tabla 6. 17. El rango de temperaturas exteriores es de 22 ºF, en la clase M. La DTE que aparece es para paredes con bastidor a 95 ºF de temperatura exterior y 75 ºF interior, es de 23. 6 ºF. Este valor se corrige para las temperaturas de diseño interior y exterior reales. DTE = 23. 6 + (96 -95) - (78 -75) = 21. 6 º F se calculan entonces las ganancias de calor por las paredes de cada recinto, con la ecuación Q = U x A x DTE y se anotan en la hoja de cálculo. Los demás elementos se calculan de la misma forma.

6. Según la tabla 6. 18, para ventanas mirando al sur, el FCE para el tipo y sombreado del vidrio es 31 Btu/h – ft 2 a una temperatura exterior de 95 ºF e interior de 75 ºF. Corrigiendo para las condiciones reales de diseño, CFE = 31 + 1 – 3 = 29 se calculan las ganancias de calor y se anotan para las demás ventanas. 7. Para una casa con dos recámaras, supones que la habitan cuatro personas, dos en la recamara y dos en el comedor en las horas de carga pico. Cada persona emite 225 Btu/h. Suponer 1 200 Btu/h como carga de aparatos electrodomésticos en la cocina.

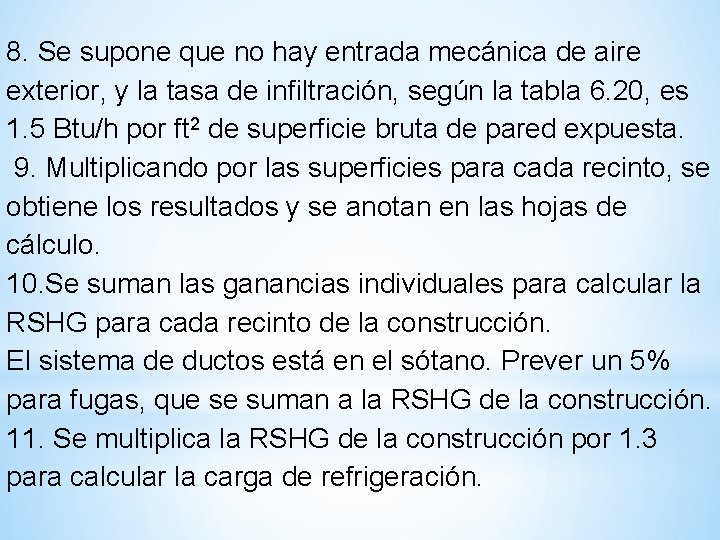

8. Se supone que no hay entrada mecánica de aire exterior, y la tasa de infiltración, según la tabla 6. 20, es 1. 5 Btu/h por ft 2 de superficie bruta de pared expuesta. 9. Multiplicando por las superficies para cada recinto, se obtiene los resultados y se anotan en las hojas de cálculo. 10. Se suman las ganancias individuales para calcular la RSHG para cada recinto de la construcción. El sistema de ductos está en el sótano. Prever un 5% para fugas, que se suman a la RSHG de la construcción. 11. Se multiplica la RSHG de la construcción por 1. 3 para calcular la carga de refrigeración.

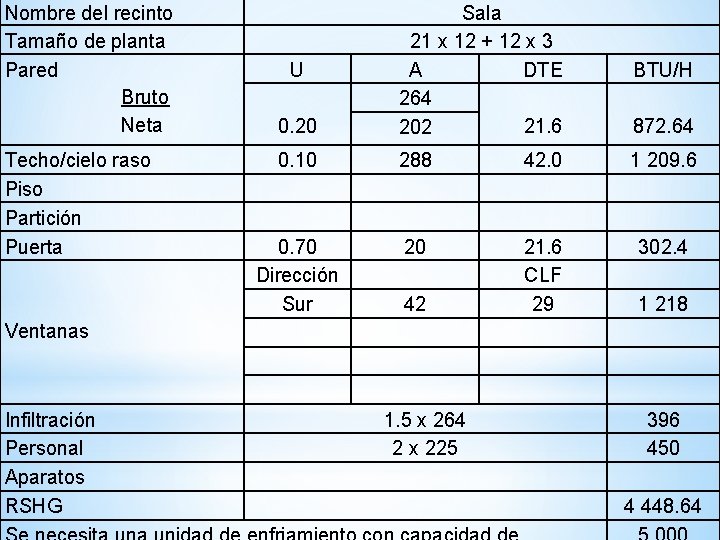

Nombre del recinto Tamaño de planta Pared Bruto Neta Techo/cielo raso Piso Partición Puerta Ventanas Infiltración Personal Aparatos RSHG U 0. 20 0. 10 0. 70 Dirección Sur Sala 21 x 12 + 12 x 3 A DTE 264 21. 6 202 288 20 42 1. 5 x 264 2 x 225 42. 0 21. 6 CLF 29 BTU/H 872. 64 1 209. 6 302. 4 1 218 396 450 4 448. 64

DTE = diferencia de temperatura equivalente, ºF Tabla 6. 17 RSHG = ganancia corregida del recinto de calor sensible. CLF = Factor de diseño para cargas de enfriamiento a través de vidrios, Btu/h Ft 2 Tabla 6. 18 Notas: Altura del cielo raso 8 ft, vidrio transparente sencillo, persiana venecianas Uw = 0. 20, U techo = 0. 10, U puerta = 0. 70. Todas las ventanas son de 3. 5 ft x 4 ft, excepto la del baño, que es de 3 ft x 3 ft

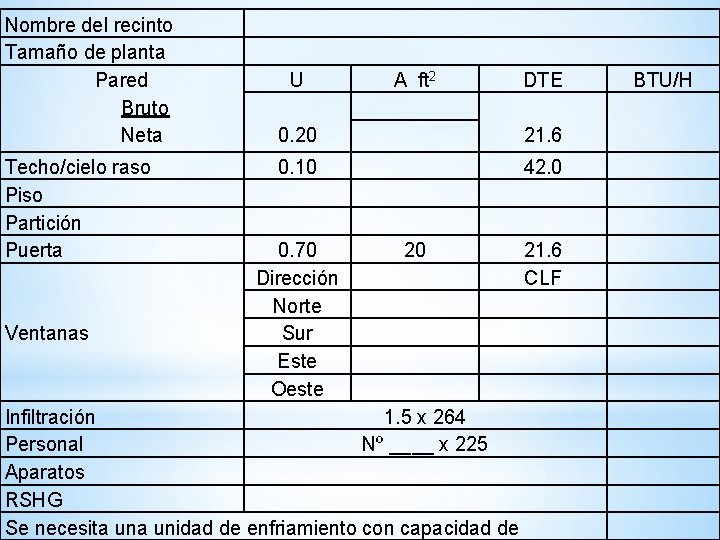

Nombre del recinto Tamaño de planta Pared Bruto Neta Techo/cielo raso Piso Partición Puerta Ventanas U 0. 20 0. 10 0. 70 Dirección Norte Sur Este Oeste A ft 2 20 Infiltración 1. 5 x 264 Personal Nº ____ x 225 Aparatos RSHG Se necesita unidad de enfriamiento con capacidad de DTE 21. 6 BTU/H 42. 0 21. 6 CLF

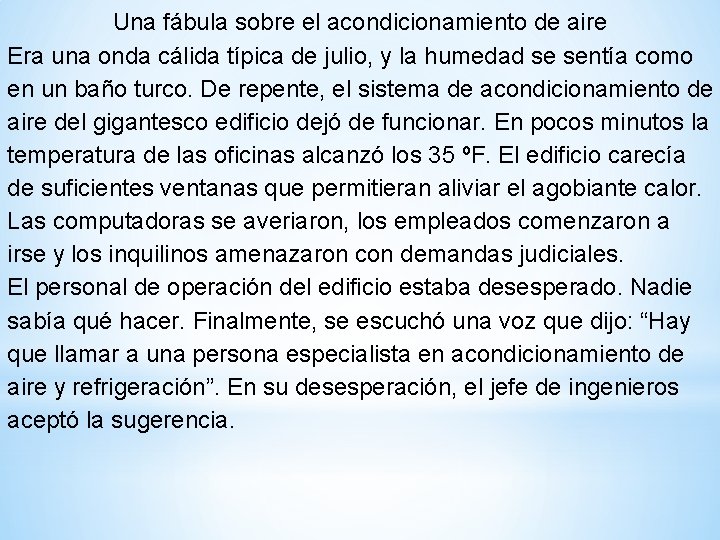

Una fábula sobre el acondicionamiento de aire Era una onda cálida típica de julio, y la humedad se sentía como en un baño turco. De repente, el sistema de acondicionamiento de aire del gigantesco edificio dejó de funcionar. En pocos minutos la temperatura de las oficinas alcanzó los 35 ºF. El edificio carecía de suficientes ventanas que permitieran aliviar el agobiante calor. Las computadoras se averiaron, los empleados comenzaron a irse y los inquilinos amenazaron con demandas judiciales. El personal de operación del edificio estaba desesperado. Nadie sabía qué hacer. Finalmente, se escuchó una voz que dijo: “Hay que llamar a una persona especialista en acondicionamiento de aire y refrigeración”. En su desesperación, el jefe de ingenieros aceptó la sugerencia.

Pocos minutos después la persona en cuestión entró al cuarto de máquinas del edificio, recorrió el lugar y, después de revisar la compleja instalación capaz de suministrar 8 000 toneladas de refrigeración, murmuró “mmm”, sacó un pequeño martillo y golpeó una válvula. Inmediatamente la planta comenzó a funcionar y las condiciones en el interior del edificio volvieron a ser confortables. El administrador del edificio dio las gracias a la persona y le preguntó cuánto se le debía. La respuesta fue:

“ 2 005. 00 dólares”.

“¡Cómo!”, exclamo el administrador. “¿ 2 005. 00 dólares por darle unos golpecitos a una válvula? ” “La cuenta por los golpecitos es de cinco dólares”, contestó el técnico “los 2 000. 00 restantes son por saber cuál válvula golpear”.
