Cardones – Polpaico e Interconexión SIC - SING. Comisión de Minería y Energía Senado de la República Ministerio de Energía Abril de 2017

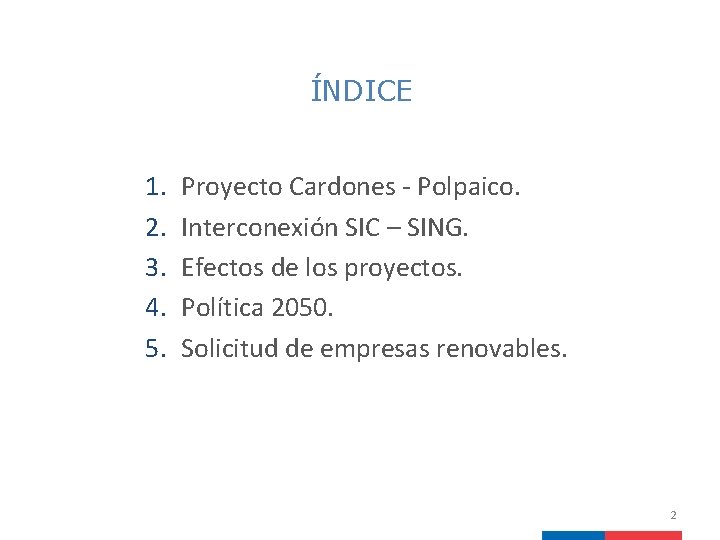

ÍNDICE 1. 2. 3. 4. 5. Proyecto Cardones - Polpaico. Interconexión SIC – SING. Efectos de los proyectos. Política 2050. Solicitud de empresas renovables. 2 2

1. Proyecto Cardones - Polpaico. Legislación y normativa aplicable • Para el proyecto Cardones Polpaico se aplica la legislación vigente al momento de la licitación de las obras, anterior a las modificaciones incorporadas a través de la Ley de Transmisión (Ley 20. 936) • Una vez decidida las expansiones del sistema de transmisión, el Coordinador llama a una licitación para su construcción. • La información del trazado de una nueva línea era mínima. Solo se conoce punto de inicio y llegada. • Se definen plazos de puesta en marcha y se aplican penalidades por atrasos en cumplimiento. • Es responsabilidad del adjudicatario privado de este proyecto la definición del trazado, la obtención de la Resolución de Calificación Ambiental y la presentación de la Solicitud de Concesión Eléctrica Definitiva. 3

1. Proyecto Cardones - Polpaico. ● Es la obra más importante de la expansión del sistema de transmisión nacional. ● 753 km de Línea de Transmisión en 500 KV desde la Región de Atacama a la Metropolitana. ● Implica Nuevas Subestaciones: Cardones, Maitencillo y Pan de Azúcar. ● Proyecto orientado al Bien Común y consistente con la Agenda de Energía ya que: § Permitirá evacuar energía economicamente eficiente desde los puntos de generación a los centros de consumo, especialmente por proyectos eólicos y solares de Energía Renovable No Convencional (ERNC) del norte del país hacia los centros de consumo en la zona central. § La actual expansión y fortalecimiento de las ERNC garantizará el cumplimiento de la Ley 20/25, que permitirá una matriz energética ambientalmente más limpia, acorde a los desafíos de sustentabilidad del país. § Importancia para los proceso licitatorios y precios ofertados, permitiendo bajar los precios de la energía a los consumidores. 4

1. Proyecto Cardones - Polpaico. Cronograma y proceso de adjudicación del Proyecto ● 02/05/2011: Decreto Exento N° 115 del Ministerio de Energía, que fija el plan de expansión del sistema troncal, incorporando el proyecto Cardones – Polpaico. ● 07/08/2012: Res. Exenta N° 587 de la CNE, que fija las Bases para la Licitación Internacional del Proyecto, licitación que lleva a cabo el CDEC-SIC. ● 03/10/2012: La empresa Interconexión Eléctrica S. A. (del Grupo ISA) se adjudica la licitación internacional. Esta, entre las 5 empresas que participaron del proceso, fue la que presentó la mejor oferta económica, es decir, el menor Valor Anual de Transmisión por Tramo (VATT) (ley General de Servicios Eléctricos, establecía como único parametro para el proceso de licitación y adjudicación, el menor precio ofertado). ● 16/01/2013: Se publica en el Diario Oficial el Decreto Supremo que fija a ISA como adjudicataria de las obras del Proyecto. ● 06/03/2014: ISA ingresa el proyecto a tramitación ambiental ante el SEIA. ● 10/12/2015: RCA del Proyecto. ● 16/01/2018: Fecha fijada para el inicio de la operación del Proyecto. 5

1. Proyecto Cardones - Polpaico. Empresa Adjudicataria: • El decreto N° 109, publicado en el Diario Oficial el 16 de enero de 2013, fijó como adjudicataria a Interconexión Eléctrica S. A. , filial del grupo colombiano ISA. • Algunos datos de ISA: • Empresa multinacional colombiana, líder en transmisión en Latinoamérica. • Fundada en 1967. • Presente en 8 países (Colombia, Brasil, Perú, Chile, Bolivia, Ecuador, Argentina y Panamá). • 3. 800 empleados. • 4 líneas de negocios (transmisión de energía, transmisión de telecomunicaciones, concesiones viales y gestión inteligente de sistemas). • En transmisión: más de 40. 000 km de líneas construidas; 6. 689 km en construcción. Accionistas de ISA República de Colombia. 51, 4% EPM (Empresa Pública de Medellín). 10, 2% • 907 km de la Ruta 5 Sur (entre Santiago y Rio Bueno), a través la filial Intervial Chile. Ecopetrol. Empresa de Energía de Bogotá. 5, 3% • Proyecto Cardones - Polpaico (753 km). • Proyecto Encuentro Lagunas (192 km). Privados. 31, 4% 1, 7% ISA EN CHILE: 6

1. Proyecto Cardones - Polpaico. Estado actual del Proyecto Avance Obras: • El avance de la construcción total está en un 42%. • El avance en las líneas de transmisión está en un 18%. • El avance en la construcción de las subestaciones está en un 51%. • Acceso/acuerdos a terrenos de cerca de 93% de km. de la línea. • Mano de obra: 1. 800 personas en total. • Entrada en Operación 16/01/2018 según decretos. Permisos: - Proyecto con RCA favorable. Tramitando permisos ambientales sectoriales (PAS), 127 en total, de los cuales 95 corresponden a CONAF. - Titular se encuentra en proceso de presentar una nueva pertinencia por una modificación que fue rechazada en pertinencia anterior. 7

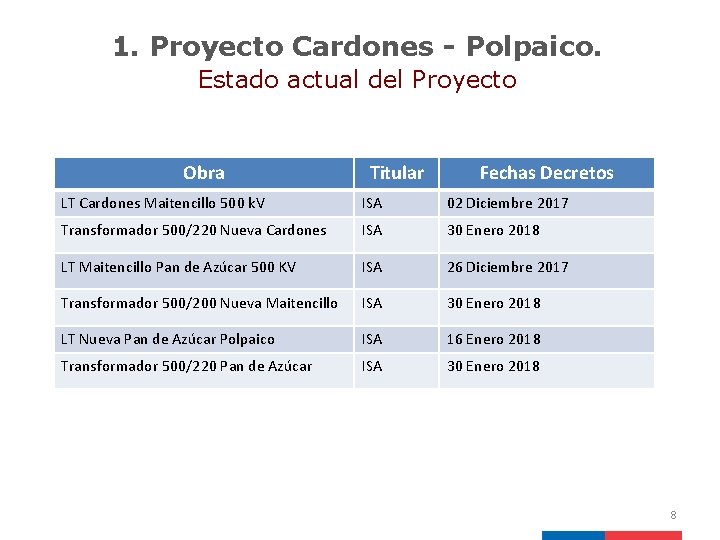

1. Proyecto Cardones - Polpaico. Estado actual del Proyecto Obra Titular Fechas Decretos LT Cardones Maitencillo 500 k. V ISA 02 Diciembre 2017 Transformador 500/220 Nueva Cardones ISA 30 Enero 2018 LT Maitencillo Pan de Azúcar 500 KV ISA 26 Diciembre 2017 Transformador 500/200 Nueva Maitencillo ISA 30 Enero 2018 LT Nueva Pan de Azúcar Polpaico ISA 16 Enero 2018 Transformador 500/220 Pan de Azúcar ISA 30 Enero 2018 8

1. Proyecto Cardones - Polpaico. Estado actual del Proyecto Recursos Judiciales: • En contra de la Resolución de Calificación Ambiental (RCA) del proyecto se presentaron 425 recursos de protección. 408 en la Corte de Apelaciones de Santiago y 17 en la Corte de Apelaciones de La Serena. Siendo todos ellos declarados inadmisibles por las cortes respectivas, lo que fue confirmado por la Corte Suprema. • También se presentaron 4 recursos de invalidación en contra de la RCA del proyecto. El SEA los declaró inadmisibles, decisión que fue reclamada por las I. Municipalidades de Zapallar y Puchuncaví ante el Segundo Tribunal Ambiental, estando aún pendiente de resolución. • Asimismo, en contra de este acto se presentaron 32 recursos de reclamación para ser conocidos por el Comité de Ministros, de los cuales 9 fueron declarados inadmisibles, 1 aún está pendiente de ser resuelta su admisibilidad y 22 fueron declarados admisibles, encontrándose suspendida la tramitación de estos recursos mientras no se resuelva el recurso que se encuentra en trámite ante el Tribunal Ambiental. 9

1. Proyecto Cardones - Polpaico. Estado actual del Proyecto 10

1. Proyecto Cardones - Polpaico. Estado actual del Proyecto 11

1. Proyecto Cardones - Polpaico. Estado actual del Proyecto 12

2. Interconexión SIC SING. Empresa Desarrolladora: • Para la Interconexión se aplica la legislación vigente al momento de la licitación de las obras, anterior a las modificaciones incorporadas a través de la Ley de Transmisión (Ley 20. 936) • El decreto N° 158, publicado en el Diario Oficial el 21 de abril de 2015, fijó las condiciones a la empresa Transmisora Eléctrica del Norte para considerar sus obras parte de la transmisión troncal. Transmisora Eléctrica del Norte fue creada por la empresa franco-belga ENGIE (Ex GDF Suez) • Algunos datos de TEN: • Controlada en 50% por ENGIE y 50% Red Eléctrica España (REE). • Creada en 2014 por GDF Suez. • 3. 000 personas contratadas (en el proyecto de Interconexión). • GDF Suez creo la empresa TEN para inicialmente construir una línea de transmisión adicional para vender energía desde sus centrales en Mejillones al Sistema Interconectado Central. • En 2015 se acuerda incluir estas obras como parte de la transmisión troncal. Accionistas ENGIE % Estado francés 33% Público 56% Otros (empleados, GBL, inv. Estratégicos) 11% REE: Operador del sistema eléctrico español y empresa de transmisión eléctrica. 13

2. Interconexión SIC SING. Estado actual del Proyecto Descripción • 590 km de Línea de Transmisión en 500 k. V doble circuito. • 3 Subestaciones: Los Changos, Cumbre, Ampliación Nueva Cardones. • Inversión USD $ 700 Millones. • Pasa por 5 comunas en las Regiones de Antofagasta y Atacama. • 1. 350 Torres. Estado de Avance • Avance Global Proyecto 85% • Avance Construcción Línea de Transmisión 77% • Avance Construcción Subestaciones 52% Fechas • 31 de Diciembre 2017 según decreto N° 158 de 2015. 14

2. Interconexión SIC SING. Estado actual del Proyecto 15

2. Interconexión SIC SING. Estado actual del Proyecto 16

3. Efectos de los proyectos Coordinación de los Sistemas Eléctricos En general la conexión de proyectos de transmisión requieren de una adecuada coordinación. Interconexión de dos sistemas eléctricos de gran tamaño implica desafíos técnicos para garantizar la estabilidad y seguridad del sistema. Ambos proyectos confluyen y se unen en 500 k. V en la subestación Nueva Cardones 500 k. V. Coordinador Eléctrico Nacional, el Ministerio y la CNE han creado una mesa con las empresas para coordinar fechas y requerimientos técnicos a fin de una adecuada puesta en servicio de las obras. Fuente: E-CL. 17

3. Efectos de los proyectos Como contexto de importancia de las líneas de transmisión se puede advertir la importancia de los nuevos proyectos en materia de generación. Centrales en Construcción (SIC + SING) * Centrales con obras físicas en construcción. 18

3. Efectos de los proyectos Proyectos de Energía Entre los proyectos de generación a febrero, podemos identificar los siguientes en el norte del país. CENTRALES EN CONSTRUCCION UGP - FEBRERO 2017 Nombre Central # Titular Fecha Categoria Capacidad Estimada Región Grafico Neta MW Operación Comuna Sistema Inversión ($US MM) 1 Parque Eólico Cabo Leones Ibereólica Eólica 115 Apr/2017 III Freirina SIC 240 2 Planta Solar fotovoltaica Doña Carmen IMELSA Solar 40 May/2017 V La Ligua SIC 67 3 El Romero Solar Acciona Solar 196 May/2017 III Vallenar SIC 450 4 Pelícano Total/Sunpower Solar 100 Oct/2017 IV-III La Higuera - Vallenar SIC 212 5 Cogeneradora Aconcagua Enap Térmica 77 Dec/2017 V Concón SIC 200 6 Punta Sierra Pacific Hydro Eólica 80 Feb/2018 IV Ovalle SIC 140 7 Cerro Pabellón - Unidad I Enel Green Power/Enap Otros ERNC 20 Mar/2017 II Ollague SING 120 Cerro Pabellón - Unidad II Enel Green Power/Enap Otros ERNC 20 Jun/2017 II Ollague SING 120 Solar 100 May/2017 II Maria Elena SING 200 Térmica 375 Jun/2018 II Mejillones SING 1, 000 Solar 110 Dec/2018 II Maria Elena SING 1, 100 8 Atacama I Abengoa 9 Infraestructura Energética Mejillones U 1 E-CL 10 Concentracion Solar Cerro Dominador Abengoa 1, 233 3, 849 19

3. Efectos de los proyectos También se pueden identificar la continuación de ingresos y aprobaciones de proyectos de generación en el norte del país. Listado Proyectos Generación del Norte Ingresados al SEIA* el 2017 Nombre Ajuste de Instalaciones del Proyecto Espejo de Tarapacá Enero Planta Fotovoltaica Guadalupe Parque Fotovoltaico Verano de San Juan Región Comunas I V II Iquique Titular Valhalla 11 10 6 8 Verano Capital 18 23 Total 35 41 Los Andes E-Management Calama Potencia (MW) Inversión (MMU$) Listado Proyectos de Generación del Norte Aprobados en el SEIA durante el 2017 Nombre Enero Proyecto Fotovoltaico Elena Febrero Proyecto Solar Escondido Proyecto Parque Fotovoltaico Valle. Solar *Proyectos Admitidos a Calificación Ambiental Región Comunas Titular II Maria Elena Ibereólica Total III Potencia (MWs) Inversión (MMU$) 446 535 Copiapó - Tierra Amarilla Mainstream Vallenar Alpin Sun Total 245 74 319 290 120 410 Total YTD 765 945 20

4. Política 2050 Matriz Energética Renovable PILAR 3: “… es fundamental implementar políticas que aborden paralelamente dos grandes desafíos: El impulso de una matriz energética renovable y el desarrollo de lineamientos para abordar los impactos medioambientales, locales y globales”. “… Chile ha tenido una vocación histórica de generación eléctrica renovable. En los años ochenta, la participación hidroeléctrica en la generación total de energía alcanzó el 80%. . . “ “… Es un objetivo de la Política Energética retomar esta vocación, implementando las medidas necesarias para que las energías renovables constituyan el 60% en el año 2035, y al menos un 70% de la generación eléctrica para el año 2050…. ”” 21

5. Solicitud de empresas renovables. Solicitud de Parque Solar Fotovoltaico Luz del Norte Sp. A y First Solar Energía Ltda. Con fecha 06 de febrero de 2017 estas empresas solicitaron al Ministerio de Energía: • Adelantar la entrada en operación de la Nueva Línea Cardones. Maitencillo 2 x 500 k. V, incluyendo la conexión de la Subestación Nueva Cardones a la Subestación Cardones para el 1 de octubre de 2017. • Adelantar la entrada en operación de la Nueva Línea Maitencillo-Pan de Azúcar 2 x 500 k. V, incluyendo la conexión de la Subestación Nueva Pan de Azúcar a la Subestación Pan de Azúcar para el 26 de diciembre de 2017. • Reconocer el atraso inminente del Proyecto y ampliar el plazo para la entrada en operación de la Nueva Línea Pan de Azúcar-Polpaico 2 x 500 k. V al 31 de marzo de 2018. 22

GRACIAS
