Cardinality 0 1 1 1 CUSTOMER MEMBERCARD Cust
Бинарни асоциации • Cardinality 0, 1 – 1, 1 CUSTOMER MEMBERCARD Cust. ID No. Card Name Issue. Date Address Owner. ID Богдан Шишеджиев - Логически модел на данните 5

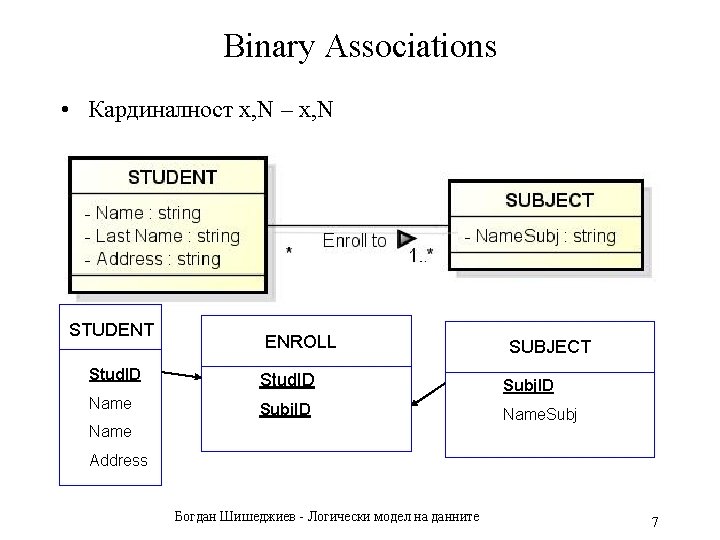

Binary Associations • Кардиналност x, N – x, N STUDENT ENROLL SUBJECT Stud. ID Name Subj. ID Name. Subj Name Address Богдан Шишеджиев - Логически модел на данните 7

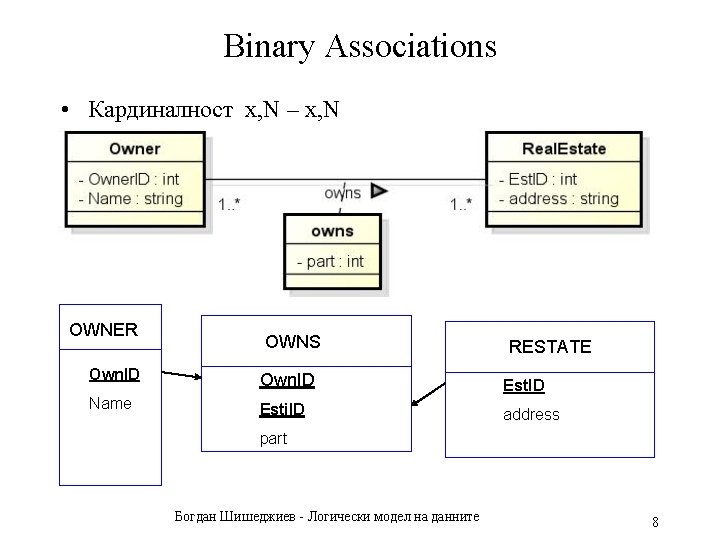

Binary Associations • Кардиналност x, N – x, N OWNER OWNS RESTATE Own. ID Name Est. ID Estj. ID address part Богдан Шишеджиев - Логически модел на данните 8
Тридименсионна асоциация LECTURE Teach. ID TEACHER Subj. ID Room. No Teach. ID Hours Name SUBJECT Subj. ID Name. Subj ROOM Room. No Places Богдан Шишеджиев - Логически модел на данните 9
Подтипове Article(Article. Id, Name, Price) Keyboard(Article. Id, Serial. ID, NKeys, P roducer) CPU(Article. Id, brand, Freq, Cache) Monitor(Article. Id, Serial. ID, screensize) Богдан Шишеджиев - Логически модел на данните 14
Историзация EMPLOYEE JOBHISTORY Emp. No Name Date. Mod Job newjob Salary Coefficient Богдан Шишеджиев - Логически модел на данните 15

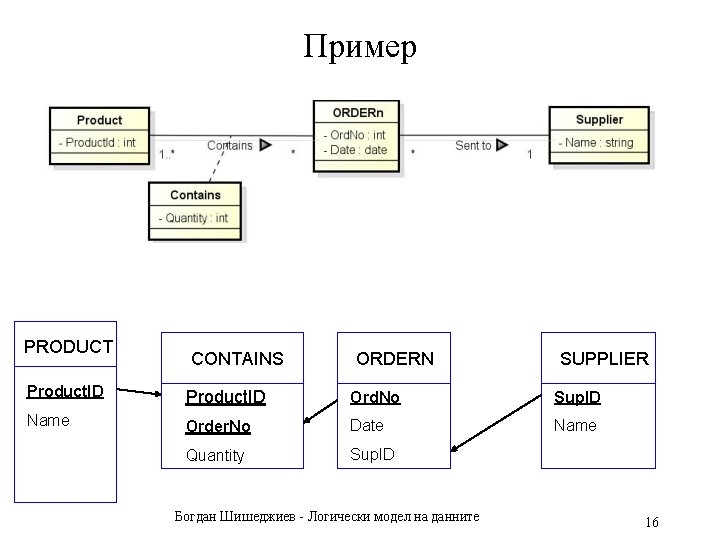

Пример PRODUCT CONTAINS ORDERN SUPPLIER Product. ID Ord. No Sup. ID Name Order. No Date Name Quantity Sup. ID Богдан Шишеджиев - Логически модел на данните 16
