Caratteristiche acustiche dei materiali 15 novembre 2010 Propriet

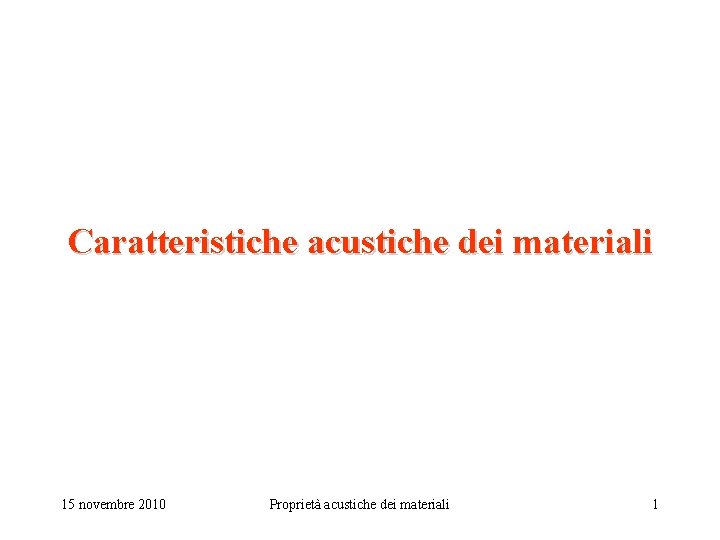

Caratteristiche acustiche dei materiali 15 novembre 2010 Proprietà acustiche dei materiali 1
Interazione del suono con la materia • Bilancio di energia sonora che incide su una parete. • Il bilancio energetico dell’energia sonora incidente su di una parete ci permette di capire quali fenomeni interagiscono nella propagazione del suono attraverso un ostacolo. • Si trascurano gli effetti di diffrazione che si hanno quando la parete ha misure confrontabili con λ/4 dell’onda incidente. 15 novembre 2010 a + t + r =1 Proprietà acustiche dei materiali 2
Materiali: fonoisolanti & fonoassorbenti Esiste una sostanziale differenza tra un materiale fonoisolante ed uno fonoassorbente: Materiale fonoisolante: Con caratteristiche tali da minimizzare la potenza sonora trasmessa “Wt”. Materiale fonoassorbente: Con caratteristiche tali da minimizzare la potenza sonora riflessa “Wr”. 15 novembre 2010 Proprietà acustiche dei materiali 3
Materiali fonoisolanti: generalità (1) Considerando un’onda incidente su un pannello si definisce: • coefficiente di trasmissione: come il rapporto tra la potenza sonora trasmessa Wt e quella incidente Wo. Il potere fonoisolante “R” del pannello a cui è associato un coefficiente di trasmissione t risulta: • potere fonoisolante: 15 novembre 2010 Proprietà acustiche dei materiali (d. B) 4
Materiali fonoisolanti: generalità (2) Si possono individuare quatto diverse regioni: • Regione governata dalla rigidità del pannello, R cala di 6 d. B/ottava. • Regione di risonanza (frequenze naturali di risonanza proprie del pannello). • Regione governata dalla massa del pannello, R cresce di 6 d. B/ottava. • Regione di coincidenza (l’effetto della coincidenza riduce il potere di fonoisolamento del pannello). 15 novembre 2010 Proprietà acustiche dei materiali 5
La Legge di Massa 15 novembre 2010 Proprietà acustiche dei materiali 6
Potere Fonoisolante (Sound Reduction Index) • Il Potere Fonoisolante (R) è definito come: • Se indichiamo con L 1 ed L 2, vedi figura, i livelli nell'ambiente dove è presente la sorgente e nell'ambiente contiguo, con S la superficie del tramezzo divisorio, allora si può scrivere, a regime stazionario, il seguente bilancio energetico: • • cioè che la potenza trasmessa dall’ambiente 1 contenente la sorgente sonora (I 1 St) sia pari alla potenza sonora assorbita dalle pareti presenti nell’ambiente 2. Infine si ottiene la relazione: 15 novembre 2010 Proprietà acustiche dei materiali 7
Indice di Valutazione del Potere Fonoisolante • La curva di riferimento viene fatta scendere, a passi di 1 d. B, sinché la somma degli scarti sfavorevoli risulta inferiore a 32 • A questo punto il valore dell’indice di valutazione, Rw’, si legge sulla curva di riferimento “posizionata” alla frequenza di 500 Hz. 15 novembre 2010 Proprietà acustiche dei materiali 8
- Slides: 8
