Captulo 7 Medios de transmisin de datos Medios

Capítulo 7 Medios de transmisión de datos • Medios guiados • Medios no guiados WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 7 -1 Espectro Electromagnético WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 7 -2 Clases de medios de transmisión WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

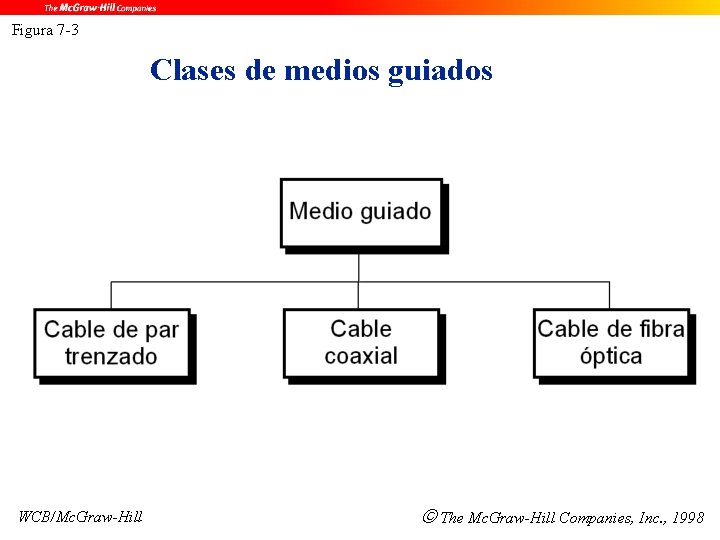

Figura 7 -3 Clases de medios guiados WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

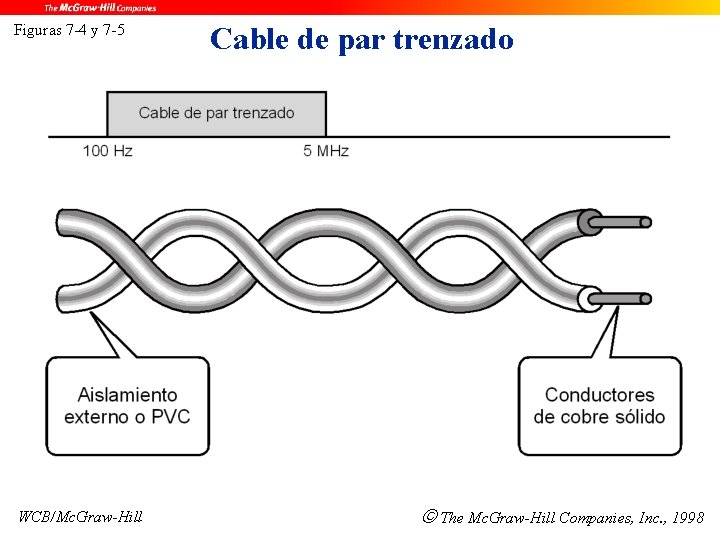

Figuras 7 -4 y 7 -5 WCB/Mc. Graw-Hill Cable de par trenzado The Mc. Graw-Hill Companies, Inc. , 1998

Figura 7 -6 Efecto del ruido sobre las líneas paralelas WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 7 -7 Efecto del ruido en líneas de par trenzado WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

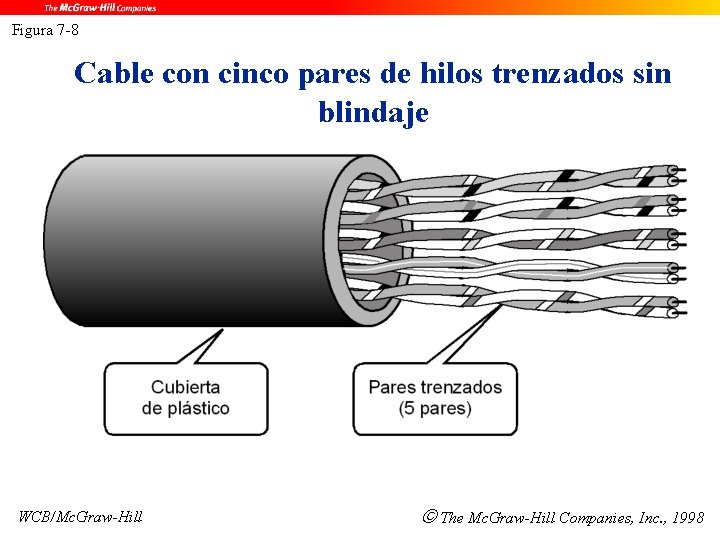

Figura 7 -8 Cable con cinco pares de hilos trenzados sin blindaje WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 7 -9 WCB/Mc. Graw-Hill Conectores UTP The Mc. Graw-Hill Companies, Inc. , 1998

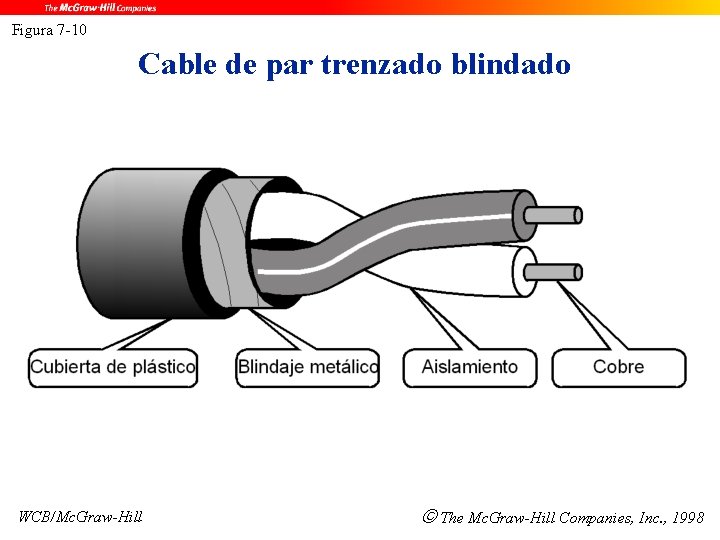

Figura 7 -10 Cable de par trenzado blindado WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

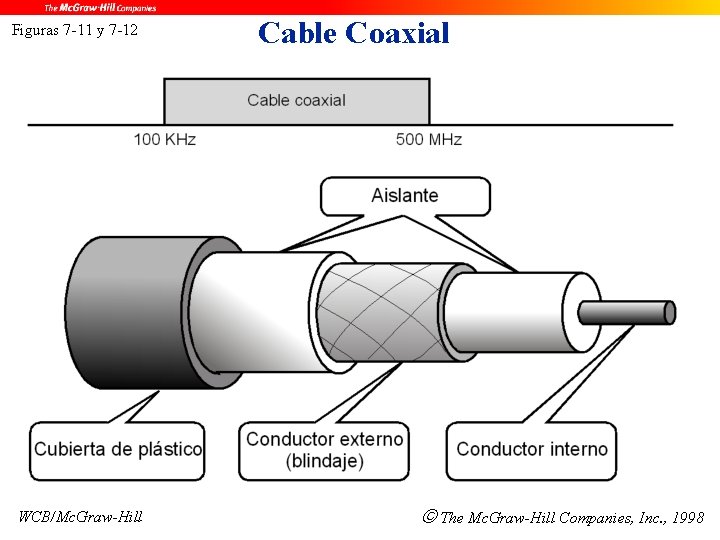

Figuras 7 -11 y 7 -12 WCB/Mc. Graw-Hill Cable Coaxial The Mc. Graw-Hill Companies, Inc. , 1998

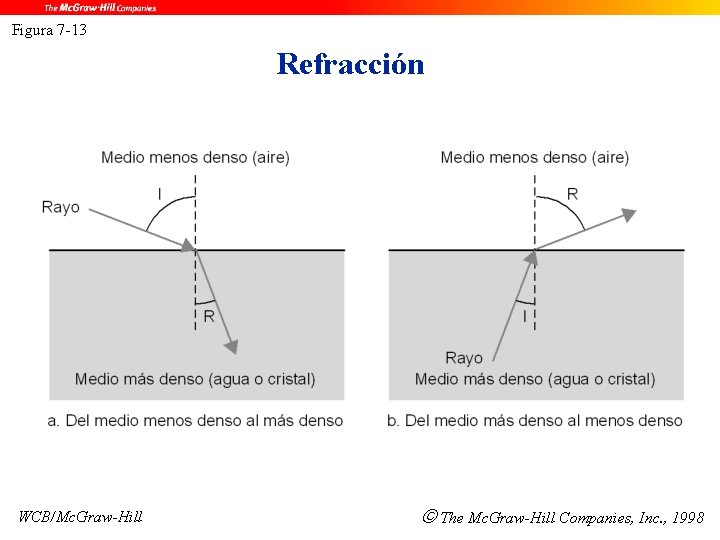

Figura 7 -13 Refracción WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 7 -14 Ángulo Crítico WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 7 -15 Reflexión WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

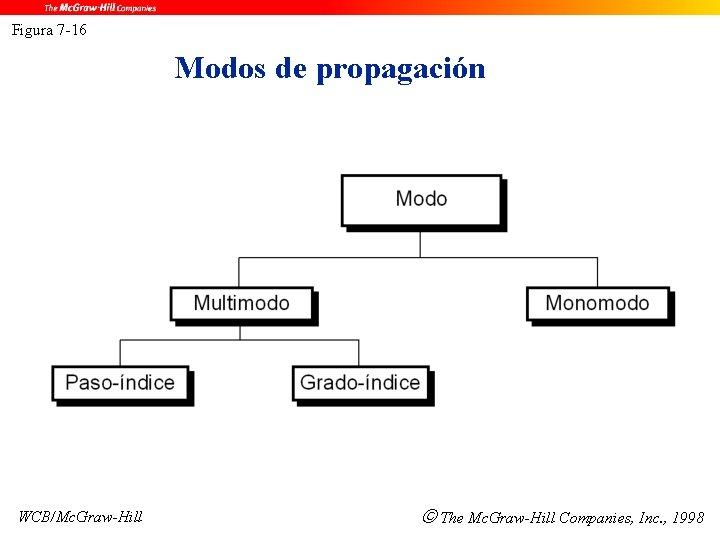

Figura 7 -16 Modos de propagación WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 7 -17 Fibra multimodo de índice escalonado WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 7 -18 Fibra multimodo de índice gradual WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 7 -19 Fibra monomodo WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 7 -20 Construcción de la fibra WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 7 -21 WCB/Mc. Graw-Hill Banda de comunicación por radio The Mc. Graw-Hill Companies, Inc. , 1998

Figura 7 -22 WCB/Mc. Graw-Hill Tipos de propagación The Mc. Graw-Hill Companies, Inc. , 1998

Figuras 7 -23 y 7 -24 Rangos de frecuencia para VLF y LF VLF LF WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

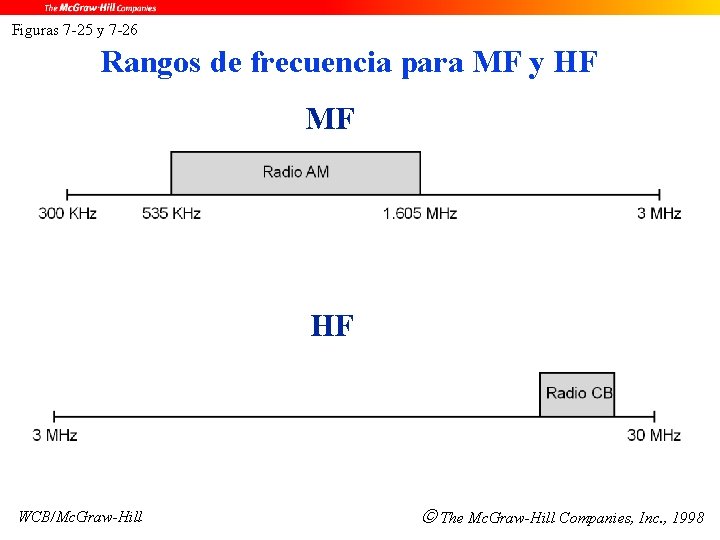

Figuras 7 -25 y 7 -26 Rangos de frecuencia para MF y HF MF HF WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figuras 7 -27 y 7 -28 Rangos de frecuencia para VHF y UHF VHF UHF WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

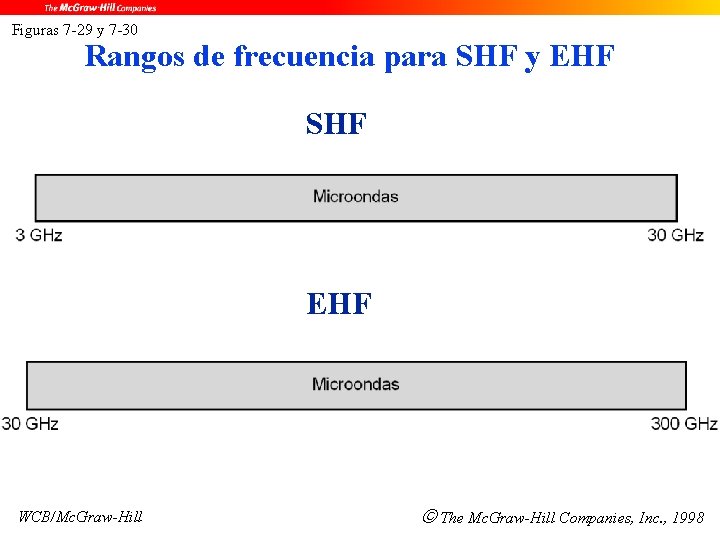

Figuras 7 -29 y 7 -30 Rangos de frecuencia para SHF y EHF SHF EHF WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 7 -31 Microondas terrestres WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

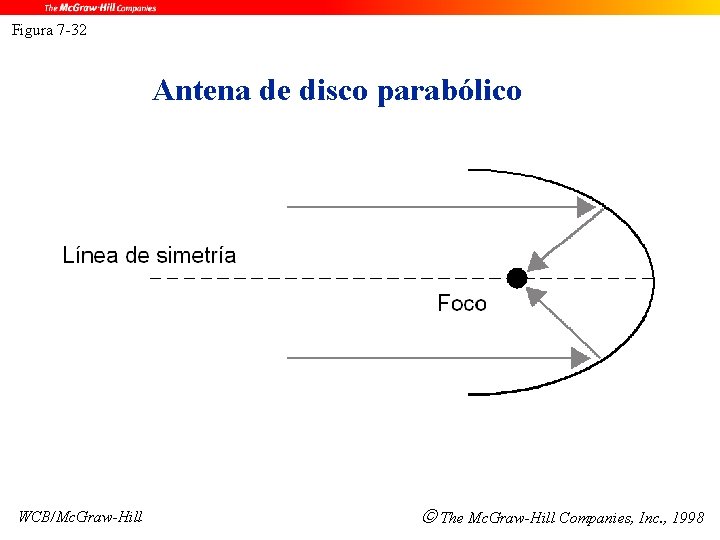

Figura 7 -32 Antena de disco parabólico WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 7 -33 WCB/Mc. Graw-Hill Antena de cornete The Mc. Graw-Hill Companies, Inc. , 1998

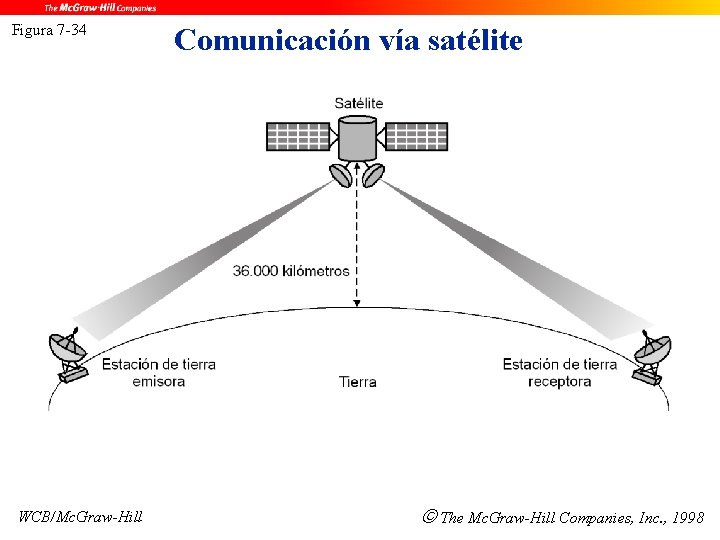

Figura 7 -34 WCB/Mc. Graw-Hill Comunicación vía satélite The Mc. Graw-Hill Companies, Inc. , 1998

Figura 7 -35 Satélites en órbita geosincrónica WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 7 -36 WCB/Mc. Graw-Hill Sistema celular The Mc. Graw-Hill Companies, Inc. , 1998

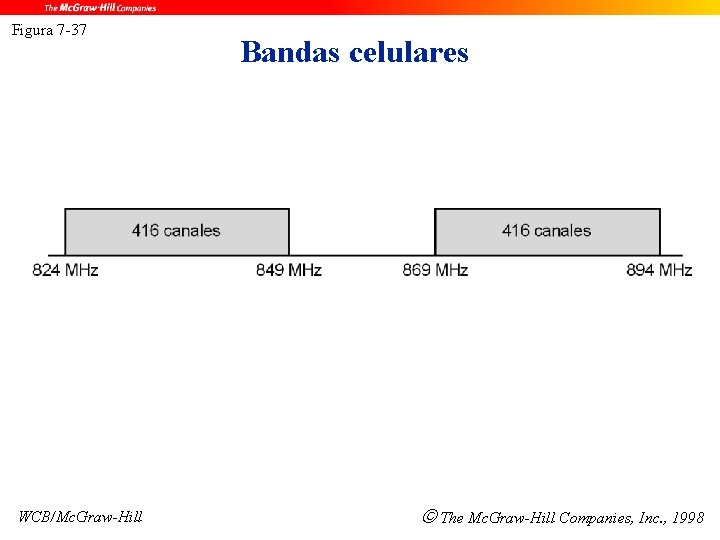

Figura 7 -37 WCB/Mc. Graw-Hill Bandas celulares The Mc. Graw-Hill Companies, Inc. , 1998
