Capítulo 11 Protocolos de enlace de datos • • Protocolos asíncronos Protocolos orientados a

Capítulo 11 Protocolos de enlace de datos • • Protocolos asíncronos Protocolos orientados a carácter Protocolos orientados a bit WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -1 Clases de protocolos de enlace de datos WCB/Mc. Graw-Hill The Mc.

Figura 11 -1 Clases de protocolos de enlace de datos WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -2 Protocolos asíncronos WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -2 Protocolos asíncronos WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -3 WCB/Mc. Graw-Hill Trama XMODEM The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -3 WCB/Mc. Graw-Hill Trama XMODEM The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -4 Protocolos síncronos WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -4 Protocolos síncronos WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -5 Tramas BSC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -5 Tramas BSC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -6 Una trama de datos sencilla BSC WCB/Mc. Graw-Hill The Mc. Graw-Hill

Figura 11 -6 Una trama de datos sencilla BSC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -7 Una trama BSC con una cabecera WCB/Mc. Graw-Hill The Mc. Graw-Hill

Figura 11 -7 Una trama BSC con una cabecera WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -8 Una trama multibloque WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. ,

Figura 11 -8 Una trama multibloque WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -9 WCB/Mc. Graw-Hill Transmisión multitrama The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -9 WCB/Mc. Graw-Hill Transmisión multitrama The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -10 Trama de control de BSC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies,

Figura 11 -10 Trama de control de BSC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -11 Tramas de control WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. ,

Figura 11 -11 Tramas de control WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

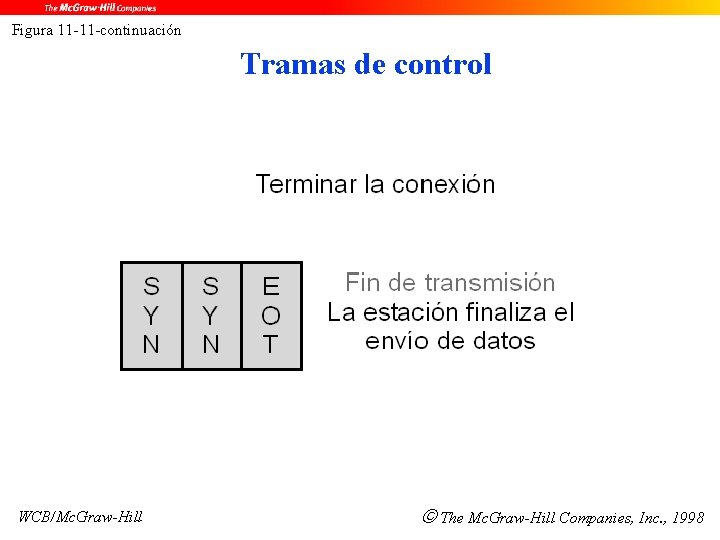

Figura 11 -11 -continuación Tramas de control WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc.

Figura 11 -11 -continuación Tramas de control WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -11 -continuación Tramas de control WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc.

Figura 11 -11 -continuación Tramas de control WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -12 WCB/Mc. Graw-Hill Relleno de byte The Mc. Graw-Hill Companies, Inc. ,

Figura 11 -12 WCB/Mc. Graw-Hill Relleno de byte The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -13 Protocolos orientados a bit WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc.

Figura 11 -13 Protocolos orientados a bit WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -14 Configuración de HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. ,

Figura 11 -14 Configuración de HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -14 -continuación Configuración de HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc.

Figura 11 -14 -continuación Configuración de HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -14 -continuación Configuración de HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc.

Figura 11 -14 -continuación Configuración de HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -15 Modos HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -15 Modos HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

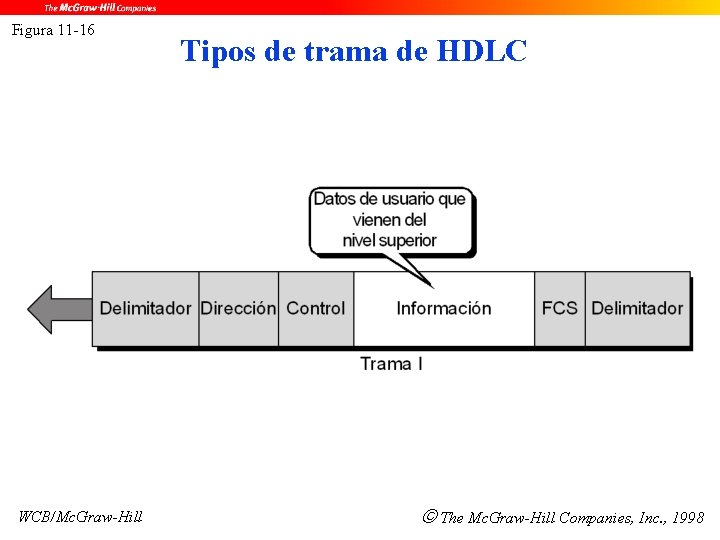

Figura 11 -16 WCB/Mc. Graw-Hill Tipos de trama de HDLC The Mc. Graw-Hill Companies,

Figura 11 -16 WCB/Mc. Graw-Hill Tipos de trama de HDLC The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -16 -continuación Tipos de trama de HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill

Figura 11 -16 -continuación Tipos de trama de HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -16 -continuación Tipos de trama de HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill

Figura 11 -16 -continuación Tipos de trama de HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -17 WCB/Mc. Graw-Hill Campo de etiqueta de HDLC The Mc. Graw-Hill Companies,

Figura 11 -17 WCB/Mc. Graw-Hill Campo de etiqueta de HDLC The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -19 WCB/Mc. Graw-Hill Relleno y de bit en HDLC The Mc. Graw-Hill

Figura 11 -19 WCB/Mc. Graw-Hill Relleno y de bit en HDLC The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -20 WCB/Mc. Graw-Hill Campo de dirección de HDLC The Mc. Graw-Hill Companies,

Figura 11 -20 WCB/Mc. Graw-Hill Campo de dirección de HDLC The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -21 WCB/Mc. Graw-Hill Campo de control HDLC The Mc. Graw-Hill Companies, Inc.

Figura 11 -21 WCB/Mc. Graw-Hill Campo de control HDLC The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -23 WCB/Mc. Graw-Hill Campo sondeo/final en HDLC The Mc. Graw-Hill Companies, Inc.

Figura 11 -23 WCB/Mc. Graw-Hill Campo sondeo/final en HDLC The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -24 WCB/Mc. Graw-Hill Campo de information de HDLC The Mc. Graw-Hill Companies,

Figura 11 -24 WCB/Mc. Graw-Hill Campo de information de HDLC The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -25 Campo de secuencia de comprobación de trama (FCS) en HDLC WCB/Mc.

Figura 11 -25 Campo de secuencia de comprobación de trama (FCS) en HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -26 Campo de control de una trama S en HDLC WCB/Mc. Graw-Hill

Figura 11 -26 Campo de control de una trama S en HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -27 Uso del bit P/F en el sondeo y la selección WCB/Mc.

Figura 11 -27 Uso del bit P/F en el sondeo y la selección WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -27 -continuación Uso del bit P/F en el sondeo y la selección

Figura 11 -27 -continuación Uso del bit P/F en el sondeo y la selección WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -27 -continuación Uso del bit P/F en el sondeo y la selección

Figura 11 -27 -continuación Uso del bit P/F en el sondeo y la selección WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -27 -continuación Uso del bit P/F en el sondeo y la selección

Figura 11 -27 -continuación Uso del bit P/F en el sondeo y la selección WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -27 -continuación Uso del bit P/F en el sondeo y la selección

Figura 11 -27 -continuación Uso del bit P/F en el sondeo y la selección WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -28 Campo de control de una trama U en HDLC WCB/Mc. Graw-Hill

Figura 11 -28 Campo de control de una trama U en HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -28 -continuación Campo de control de una trama U en HDLC WCB/Mc.

Figura 11 -28 -continuación Campo de control de una trama U en HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

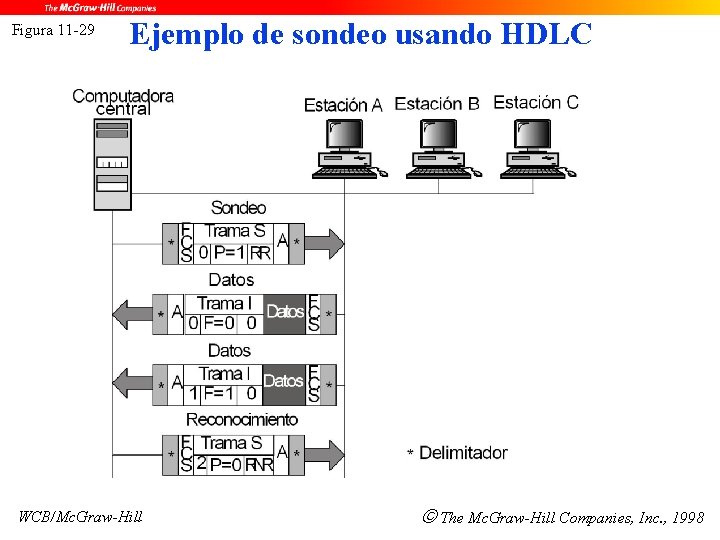

Figura 11 -29 Ejemplo de sondeo usando HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies,

Figura 11 -29 Ejemplo de sondeo usando HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -30 Ejemplo de selección usando HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies,

Figura 11 -30 Ejemplo de selección usando HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -31 Ejemplo de comunicación entre iguales usando HDLC WCB/Mc. Graw-Hill The Mc.

Figura 11 -31 Ejemplo de comunicación entre iguales usando HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998

Figura 11 -31 -continuación Ejemplo de comunicación entre iguales usando HDLC WCB/Mc. Graw-Hill The

Figura 11 -31 -continuación Ejemplo de comunicación entre iguales usando HDLC WCB/Mc. Graw-Hill The Mc. Graw-Hill Companies, Inc. , 1998
