CAPTEURS SOLAIRES JeanCharles ABBE Rayonnement solaire global quotidien

CAPTEURS SOLAIRES Jean-Charles ABBE

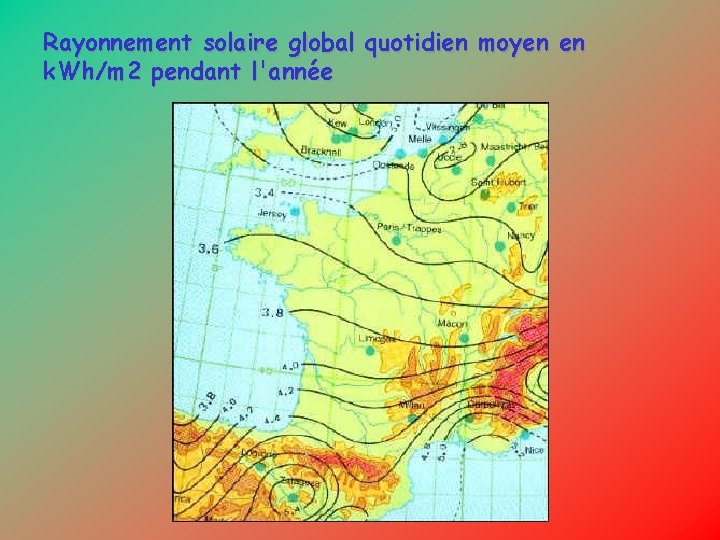

Rayonnement solaire global quotidien moyen en k. Wh/m 2 pendant l'année

Mois de janvier Unité : k. Wh/m 2 Mois de juillet

Zone A -Rayonnement solaire quotidien moyen : 2. 4 à 3. 4 k. Wh/m 2 - Productivité moyenne annuelle : 300 à 400 k. Wh/m 2 Zone B -Rayonnement solaire quotidien moyen : 3. 4 à 4. 4 k. Wh/m 2 - Productivité moyenne annuelle : 400 à 500 k. Wh/m 2 Zone C -Rayonnement solaire quotidien moyen : 4. 4 à 5. 4 k. Wh/m 2 - Productivité moyenne annuelle : 500 à 600 k. Wh/m 2

Deux éléments Capteur Ballon

Capteur monobloc Thermosiphon

Chauffe-eau solaire à éléments séparés avec pompe et régulation.

Dimensions préconisées Pour une famille de 3 ou 4 personnes • dans le Sud de la France : 4 m 2 de capteurs avec un ballon de 300 litres. • dans le Nord : 6 m 2 avec un ballon de 300 litres ou 4 m 2 avec un ballon de 200 litres. Coûts moyens Pour un chauffe-eau solaire avec 4 m 2 de capteurs et un ballon de 200 à 300 litres sont : - 4. 300 EUR TTC pour un système à circulation forcée, - 3. 500 EUR TTC pour un système à thermosiphon

France métropolitaine Aide Ademe Type (2 à 3 m²) de capteur de 518 à 690 EUR/CESI Chauffe-eau solaire individuel (CESI) Type (3 à 5 m²) de capteur de 665 à 920 EUR/CESI Type (5 à 7 m²) de capteur de 838 à 1. 150 EUR/CESI Installation combinée de chauffage et d'eau chaude solaire (COMBI systèmes) Aide complémentaire de nombreux conseils régionaux, allant jusqu’au doublement des aides Ademe. De 900 à 1150 EUR /projet + 0 à 760 EUR si intégration au bâti. + 450 à 760 EUR selon efficacité Complément de certaines régions (de 0 à 1. 150 EUR/projet) Type (2 m²) Maximum 343 euros par CESI Aide conjointe Ademe, EDF et Régions. DOM-TOM Chauffe-eau individuel (CESI)

Primes cumulées (ADEME + Région) en euros pour un chauffe-eau solaire avec 4 m 2 de capteurs, en Loire Atlantique REGION Part ADEME Part Région Total ADEME + Région au 14/03/03 Primes Conseils Généraux 920 460 1. 380 PAYS DE LA LOIRE Crédit d’impôts Les investissements réalisés dans les résidences principales relatives aux énergies renouvelables ouvrent droit à un crédit d’impôt de 15 % du montant des équipements, matériaux et appareils figurant sur la facture de l’entreprise ayant réalisé les travaux. Ce montant est plafonné à 4000 € pour une personne célibataire, veuve ou divorcée et de 8000 € pour un couple marié soumis à imposition commune. Cette somme est majorée de 400 € par personne à charge, de 500 € pour le second enfant et de 600 € par enfant à partir du troisième. Ces montants s’entendent du premier janvier 2003 au 31 décembre 2005. Les subventions publiques doivent être également déduites des montants des équipements.

Capteur solaire pour climatisation

Production : 1, 21 GJ/m 2 d'énergie par année, soit une efficacité moyenne de cueillette énergétique s'établissant à 63 %. Économies d'énergie : 1, 42 GJ/m 2 par année. Ainsi, le Solarwall de Canadair fournit un total annuel estimé de 2, 63 GJ/m 2 de superficie de capteur

Plus grand capteur solaire installé (Canada) : 8 826 m 2

Distillateur d’eau

FOUR SOLAIRE

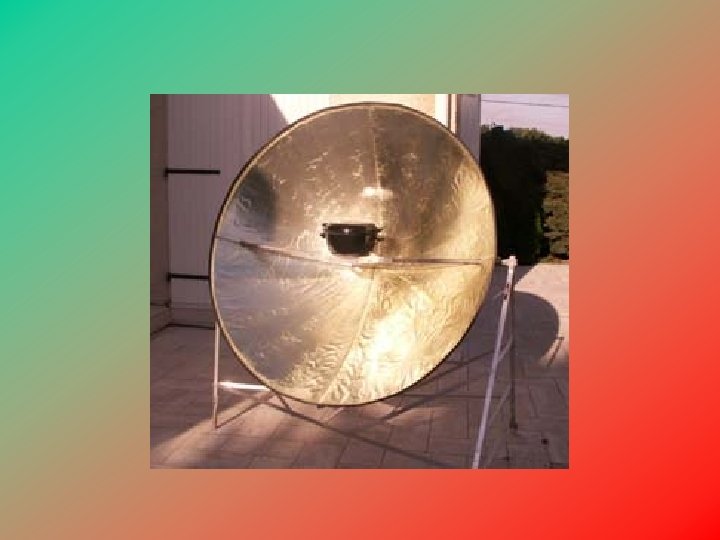

CONCENTRATEUR PARABOLIQUE

MACHINE DE MOUCHOT (1860)
