CAPTEURS ET ACTIONNEURS Signal Dlivr ou Reu Fonctionnement

CAPTEURS ET ACTIONNEURS Signal Délivré ou Reçu Fonctionnement Schématisation Contrôle BAC PRO MVA-LPR E LEVASSOR-Y. JANIN

Capteurs et Actionneurs Bilan des entrées/sorties d’un calculateur. n n n CAPTEURS Les contacteurs. Les pressostats. Les potentiomètres. Les capteurs dits « CTN » . Les capteurs dits « CTP » . Les capteurs inductifs. Les capteurs à effet Hall. Les capteurs opto-électriques. Les capteurs piézo-électriques. Les débitmétres. La sonde Lambda. n n n n n ACTIONNEURS Les relais. Les électrovannes « RCO » . Les moteurs électriques. Les moteurs « pas à pas » . Les injecteurs. Les bobines d’allumage « Statiques » . Les bobines d’allumage « Jumo -Statiques » . BAC PRO MVA-LPR E LEVASSOR-Y. JANIN

Capteurs et Actionneurs Bilan des entrées/sorties d’un calculateur. Potentiomètre Capteur CTN Inductif Capteur à effet Hall Capteur Piézo-Electrique Sonde Lambda + 12 V CALCULATEUR Masse Relais Electrovanne Moteur RCO Electrique Pas à Pas Injecteurs BAC PRO MVA-LPR E LEVASSOR-Y. JANIN Bobines d’Allumage Témoin Diag

LES CAPTEURS BAC PRO MVA-LPR E LEVASSOR-Y. JANIN

« CAPTEURS » LES CONTACTEURS n Signal Délivré: n Schématisation: U 1 2 T n Fonctionnement: n Signal binaire , 0 ou 1, ils sont du style « interrupteur » . n Contrôle: 1 2 Multimètre BAC PRO MVA-LPR E LEVASSOR-Y. JANIN

« CAPTEURS » LES PRESSOSTATS n Signal Délivré: n Schématisation: U 1 2 T n Fonctionnement: n Signal binaire , 0 ou 1, ils sont du style « interrupteur » , mais ils se déclenchent sous l’effet d’une action hydraulique. n Contrôle: 1 2 Multimètre BAC PRO MVA-LPR E LEVASSOR-Y. JANIN

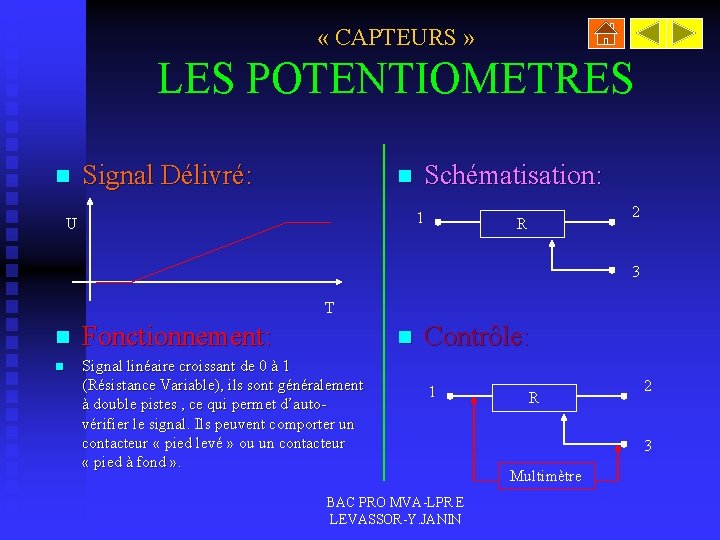

« CAPTEURS » LES POTENTIOMETRES n Signal Délivré: Schématisation: n 1 U 2 R 3 T n Fonctionnement: n Signal linéaire croissant de 0 à 1 (Résistance Variable), ils sont généralement à double pistes , ce qui permet d’autovérifier le signal. Ils peuvent comporter un contacteur « pied levé » ou un contacteur « pied à fond » . n Contrôle: 1 BAC PRO MVA-LPR E LEVASSOR-Y. JANIN R 2 3 Multimètre

« CAPTEURS » LES CAPTEURS DITS « CTN » n Signal Délivré: n R Schématisation: 1 CTN 2 T° n Fonctionnement: n Signal linéaire décroissant de 1 à 0 (Résistance Variable), ils sont du type à « Coefficient de Température Négatif » , plus la température augmente , plus la résistance diminue. n Contrôle: 1 CTN Multimètre BAC PRO MVA-LPR E LEVASSOR-Y. JANIN 2

« CAPTEURS » LES CAPTEURS DITS « CTP » n Signal Délivré: n R Schématisation: 1 CTP 2 T° n Fonctionnement: n Signal linéaire croissant de 0 à 1 (Résistance Variable), ils sont du type à « Coefficient de Température Positif » , plus la température augmente , plus la résistance augmente. n Contrôle: 1 CTP Multimètre BAC PRO MVA-LPR E LEVASSOR-Y. JANIN 2

« CAPTEURS » LES CAPTEURS INDUCTIFS n Signal Délivré: n U Schématisation: 1 R 2 T n Fonctionnement: n Signal Sinusoïdal de fréquence et d’amplitude variable en fonction de la vitesse de rotation de l’organe en mouvement. n Contrôle: 1 R Multimètre BAC PRO MVA-LPR E LEVASSOR-Y. JANIN 2 Isolement

« CAPTEURS » LES CAPTEURS A « EFFET HALL » n Signal Délivré: n Schématisation: 1. (5 V) U + 2. Sortie 12 V 3. Masse - T n Fonctionnement: n Grâce à la plaquette HALL, ils émettent un Signal Carré de fréquence variable en fonction de la vitesse de rotation de l’organe en mouvement mais d’amplitude fixe à 5 V. n Contrôle: 1. (5 V) + 2. Sortie 12 V 3. Masse BAC PRO MVA-LPR E LEVASSOR-Y. JANIN Multimètre

« CAPTEURS » LES CAPTEURS OPTOELECTRIQUES n Signal Délivré: n Schématisation: 1. +12 V 2. + 5 V Calculateur 3. + 5 V Calculateur U 4. Masse + - T n Fonctionnement: n Grâce à la Roue Phonique et au Capteur Optique Double , ils émettent un Signal Carré de fréquence variable en fonction de la vitesse de rotation ou du débattement de l’organe en mouvement mais , d’ amplitude fixe à 5 V. n Contrôle: 1. +12 V 2. +5 V Calculateur + 3. +5 V Calculateur BAC PRO MVA-LPR E LEVASSOR-Y. JANIN 4. Masse Multimètre

« CAPTEURS » LES CAPTEURS PIEZOELECTRIQUES n Signal Délivré: n Schématisation: U 1 + 2 - T n Fonctionnement: n Un élément Piezo-électrique au repos est électriquement stable , mais , soumis à des vibrations il est déséquilibré et il génère une tension à ses bornes… (0, 1 à 1 V). n Contrôle: 1 2 + Chocs Masse BAC PRO MVA-LPR E LEVASSOR-Y. JANIN Multimètre

« CAPTEURS » LES DEBITMETRES n 5 V Signal Délivré: n Schématisation: 1. +12 V U + 2. + 5 V Calculateur 3. Masse - Masse d’air n n Fonctionnement: n Un filament traversé par une tension possède une certaine résistance. La quantité d’air qui passe refroidie plus ou moins ce filament modifiant ainsi sa résistance , donc la tension à ses bornes. Le calculateur associe cette tension à une quantité d’air et détermine ainsi la quantité de carburant correspondant. Contrôle: 1. +12 V + 2. +5 V Calculateur BAC PRO MVA-LPR E LEVASSOR-Y. JANIN 4. Masse Multimètre

« CAPTEURS » LA SONDE LAMBDA n U m. V Signal Délivré: n Schématisation: 1000 500 RICHE PAUVRE 3. +12 V 0 0. 7 0. 8 0. 9 1 1 Vers Calculateur 1. 2 λ n Fonctionnement: n Un élément de mesure est revêtu d’une mince couche de platine qui génère une tension quand la teneur en oxygène est différente à l’intérieur et à l’extérieur de cette couche de platine =>Signal Lambda. Elle mesure efficacement à 300°C => sa résistance chauffante. n n 2. Masse R 4. Masse Contrôle: Multimètre 1 Vers Calculateur 3. +12 V BAC PRO MVA-LPR E LEVASSOR-Y. JANIN 2. Masse R Multimètre 4. Masse

LES ACTIONNEURS BAC PRO MVA-LPR E LEVASSOR-Y. JANIN

«ACTIONNEURS » LES RELAIS n 12 V Signal de Commande: n Schématisation: +0 / 12 V U +12 V +0 / 12 V +12 V R - T n Fonctionnement: n Ils sont composés d’un circuit de commande et d’un circuit de puissance. Un faible courant parcoure un bobinage créant un champ magnétique qui attire un contact métallique …Ce qui établi le contact de puissance. n n Contrôle: Multimètre +0 / 12 V +12 V +0 / 12 V R Multimètre BAC PRO MVA-LPR E LEVASSOR-Y. JANIN -

«ACTIONNEURS » LES ELECTROVANNES n 12 V Signal de Commande: n U Schématisation: +12 V R - T n Fonctionnement: n Généralement commandées en 12 V, elles peuvent êtres également pilotées par une tension de 5 V. Elles se comportent comme un élèctroaimant suite à une excitation provenant du calculateur. n n Contrôle: +12 V R Multimètre BAC PRO MVA-LPR E LEVASSOR-Y. JANIN -

«ACTIONNEURS » LES ELECTROVANNES R. C. O n 5 V Signal de Commande: n U Schématisation: +5 V R - T n Fonctionnement: n Elles sont pilotées par le calculateur, sous une tension de 5 V. Elles se comportent comme un « robinet » dont l’ouverture est variable en fonction de la commande exercée. La variabilité de la commande est donnée en pourcentage d’ouverture. (37 % de RCO =37% d’ouverture de électrovanne. ) n n n Contrôle: +5 V R Multimètre BAC PRO MVA-LPR E LEVASSOR-Y. JANIN - Oscilloscope en position Inverse

«ACTIONNEURS » LES MOTEURS ELECTRIQUES n 12 V Signal de Commande: n U Schématisation: +12 V M - T n Fonctionnement: n Ils sont pilotés par le calculateur sous plusieurs conditions. Une tension de 12 V, et une intensité fixe ou variable les alimentent, permettant ainsi une vitesse de rotation fixe ou variable. Leurs puissances électrique sont exprimées en WATTS (P=U*I) n n n Contrôle: +12 V M Multimètre BAC PRO MVA-LPR E LEVASSOR-Y. JANIN - Pince Ampèremétrique

«ACTIONNEURS » LES MOTEURS PAS A PAS n 12 V Signal de Commande: n Schématisation: U +12 V/- M +12 V/- T n Fonctionnement: n Ils sont pilotés par le calculateur sous plusieurs conditions. Une tension de 12 V, et une intensité fixe les alimentent, permettant ainsi une de rotation du moteur. Le calculateur gère la commande ce moteur pas après pas. n +12 V/- n Contrôle: Pince Ampèremétrique +12 V/- Multimètre BAC PRO MVA-LPR E LEVASSOR-Y. JANIN +12 V/-

«ACTIONNEURS » LES INJECTEURS n U V U Signal de Commande: n Schématisation: T I + Bobinage - T n Fonctionnement: n Ce sont des électro-aimants puissants. Ils sont pilotés tour à tour par le calculateur dans l’ordre d’injection pendant un temps appelé « Le Temps d’Injection (T I) » Une tension pouvant aller jusque 80 V, et une forte intensité (20 A Maxi) les alimentent. n n n Contrôle: + Bobinage Multimètre BAC PRO MVA-LPR E LEVASSOR-Y. JANIN - Pince Ampèremétrique

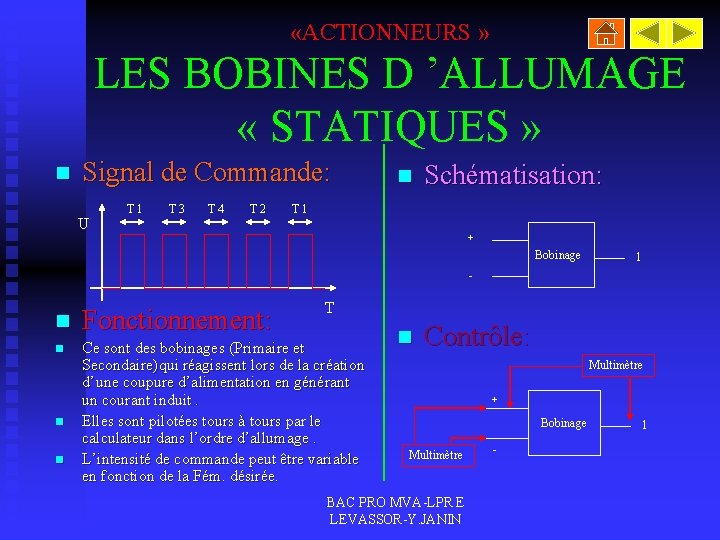

«ACTIONNEURS » LES BOBINES D ’ALLUMAGE « STATIQUES » n Signal de Commande: U T 1 T 3 T 4 T 2 n Schématisation: T 1 + Bobinage 1 - T n Fonctionnement: n Ce sont des bobinages (Primaire et Secondaire)qui réagissent lors de la création d’une coupure d’alimentation en générant un courant induit. Elles sont pilotées tours à tours par le calculateur dans l’ordre d’allumage. L’intensité de commande peut être variable en fonction de la Fém. désirée. n n n Contrôle: Multimètre + Bobinage Multimètre BAC PRO MVA-LPR E LEVASSOR-Y. JANIN - 1

«ACTIONNEURS » LES BOBINES D ’ALLUMAGE « JUMO-STATIQUES » n Signal de Commande: U T 1 T 3 T 4 T 2 n Schématisation: +12 V T 1 1 3 Bobinage 2 T n Fonctionnement: n Ce sont des bobinages (Primaire et Secondaire)qui réagissent lors de la création d’une coupure d’alimentation en générant un courant induit. Elles sont pilotées tours à tours par le calculateur dans l’ordre d’allumage. L’intensité de commande peut être variable en fonction de la Fém. désirée. n n 4 n - - Contrôle: Multimètre 1 Bobinage 2 Multimètre BAC PRO MVA-LPR E LEVASSOR-Y. JANIN 3 4 - -

FIN Il ne vous reste plus qu’à tester vos connaissances et vos compétences sur un système électronique de votre choix en réalisant un contrôle méthodique des différents Capteurs et Actionneurs… n BAC PRO MVA-LPR E LEVASSOR-Y. JANIN
