Capteur de pression base de fibre optique de

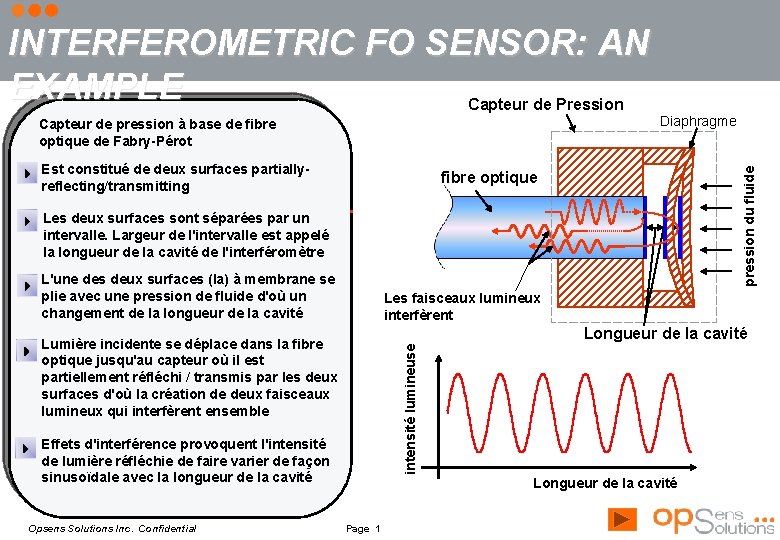

Capteur de pression à base de fibre optique de Fabry-Pérot Est constitué de deux surfaces partiallyreflecting/transmitting Diaphragme pression du fluide INTERFEROMETRIC FO SENSOR: AN EXAMPLE Capteur de Pression fibre optique Les deux surfaces sont séparées par un intervalle. Largeur de l'intervalle est appelé la longueur de la cavité de l'interféromètre L'une des deux surfaces (la) à membrane se plie avec une pression de fluide d'où un changement de la longueur de la cavité Les faisceaux lumineux interfèrent Longueur de la cavité intensité lumineuse Lumière incidente se déplace dans la fibre optique jusqu'au capteur où il est partiellement réfléchi / transmis par les deux surfaces d'où la création de deux faisceaux lumineux qui interfèrent ensemble Effets d'interférence provoquent l'intensité de lumière réfléchie de faire varier de façon sinusoïdale avec la longueur de la cavité Opsens Solutions Inc. Confidential Longueur de la cavité Page 1

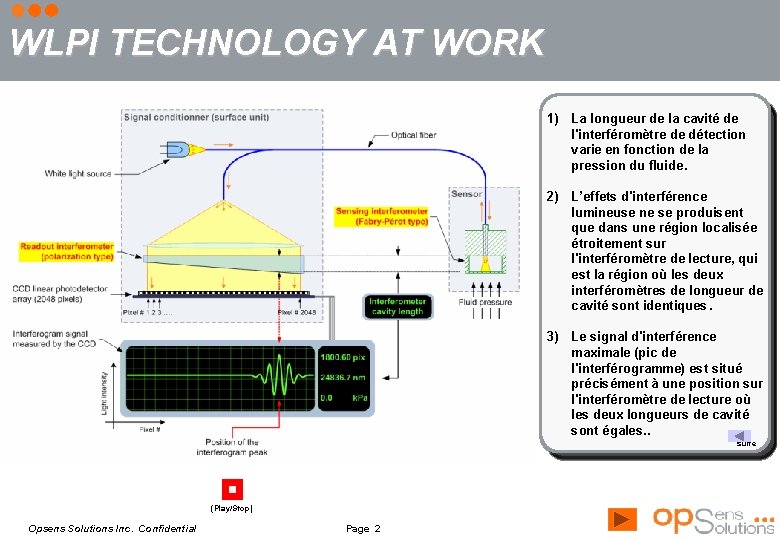

WLPI TECHNOLOGY AT WORK 4) La longueur de la cavité de 1) La longueur dede la lecture cavité est de l'interféromètre de détection précisément étalonné en usine varie en fonction de la pour toutes les positions sur le pression CCD du fluide. détecteur (# pixel par rapport à la longueur de la cavité en nm). Une résolution inférieure 2) L’effets d'interférence au pixel est obtenue par lumineuse ne se produisent l'intermédiaire traitement que dans une exclusif région localisée de signal numérique. étroitement sur 5) La mesure en temps réel de laqui l'interféromètre de lecture, position de crête de est la région où les deux l’interférogramme fournit une interféromètres de longueur de mesure sans ambiguïté et précise cavité sont identiques. de la longueur de la cavité de détection de l'interféromètre. 3) signal d'interférence 6) Le Avec les données de calibration maximale du capteur (pic (nmde par rapport k. Pa), l'interférogramme) est situé le conditionneur de signal convertit facilement cavité précisément à une position sur capteur de mesure longueur l'interféromètre dede lecture où dans la mesure de la pression. les deux longueurs de cavité sont égales. . suite (Play/Stop) Opsens Solutions Inc. Confidential Page 2

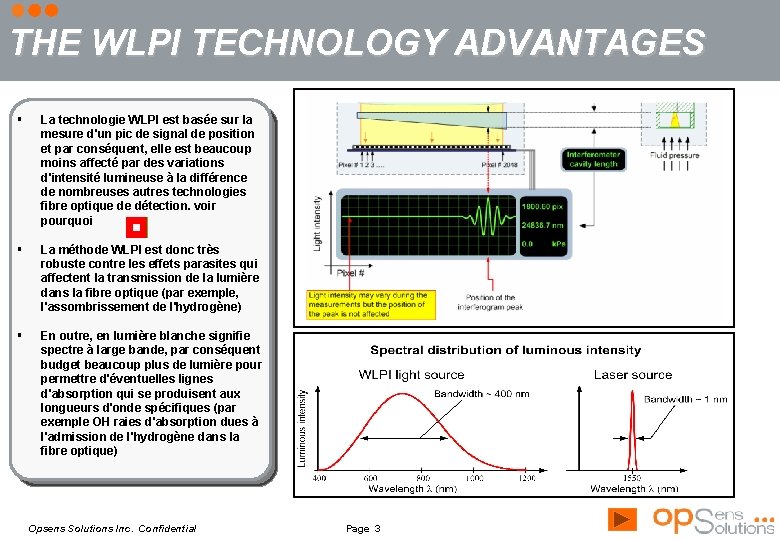

THE WLPI TECHNOLOGY ADVANTAGES § La technologie WLPI est basée sur la mesure d'un pic de signal de position et par conséquent, elle est beaucoup moins affecté par des variations d'intensité lumineuse à la différence de nombreuses autres technologies fibre optique de détection. voir pourquoi § La méthode WLPI est donc très robuste contre les effets parasites qui affectent la transmission de la lumière dans la fibre optique (par exemple, l'assombrissement de l'hydrogène) § En outre, en lumière blanche signifie spectre à large bande, par conséquent budget beaucoup plus de lumière pour permettre d'éventuelles lignes d'absorption qui se produisent aux longueurs d'onde spécifiques (par exemple OH raies d'absorption dues à l'admission de l'hydrogène dans la fibre optique) Opsens Solutions Inc. Confidential Page 3
