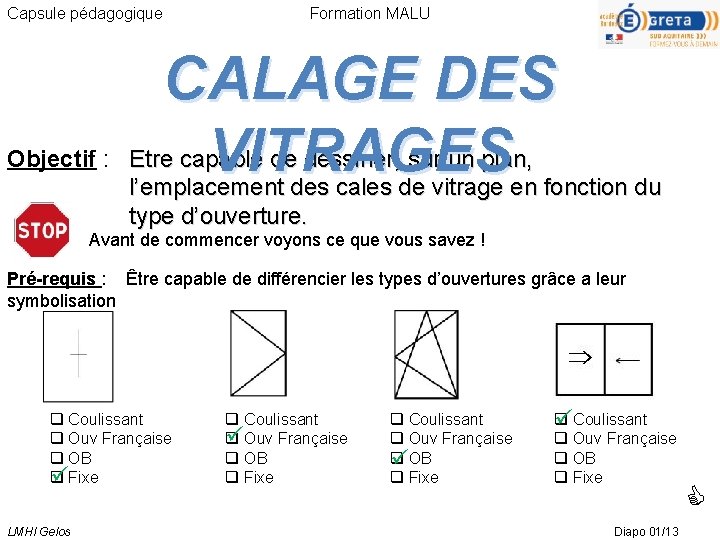

Capsule pédagogique Formation MALU CALAGE DES VITRAGES Objectif : Etre capable de dessiner, sur un plan, l’emplacement des cales de vitrage en fonction du type d’ouverture. Avant de commencer voyons ce que vous savez ! Pré-requis : Être capable de différencier les types d’ouvertures grâce a leur symbolisation Coulissant Ouv Française OB Fixe LMHI Gelos Coulissant Ouv Française OB Fixe Coulissant Ouv Française OB Fixe Coulissant Ouv Française OB Fixe Diapo 01/13

Capsule pédagogique Formation MALU CALAGE DES VITRAGES Mise en situation problème : Vous devez préparer la commande des cales de vitrage pour un chantier En sachant placer les cales vous pourrez en connaître le nombre et ainsi compléter un bon de commande ! LMHI Gelos Diapo 02/13

Capsule pédagogique Vocabulaire : Formation MALU CALAGE DES VITRAGES cale ou support de cale ? Le support de cale se clippe dans la feuillure du profil. Les cales se posent dessus. Cales de vitrage Support de cale Rôle du calage : Le calage sert 4 choses : 1) : Emprisonner le vitrage et éviter qu’il ne bouge (châssis fixe pendant le transport) 3) : Assurer un positionnement correct du vitrage dans les châssis 2) : Régler le jeux périphérique entre dormant et ouvrant si l’ouvrant « frotte » sur le dormant ou aligner les deux vantaux d’un OF 2 v 4) : Transmettre au châssis, en points préférentiels, le poids propre du vitrage ainsi que les efforts qu'il supporte LMHI Gelos Diapo 03/13

Capsule pédagogique Formation MALU CALAGE DES VITRAGES Fonctions : Les supports de cales servent à créer une zone plate pour accueillir les cales de vitrage Localiser sur la coupe les supports de cales et les cales de vitrage : Cale de vitrage Support de cale Nous voyons bien que la cale est placée SUR le support de cale LMHI Gelos Diapo 04/13

Capsule pédagogique Formation MALU CALAGE DES VITRAGES Mise en place : Le support de cale sera placé à au moins 40 mm du fond de feuillure. Extrait du DTU 39 LMHI Gelos Diapo 05/13

Capsule pédagogique Emplacements : cales : Formation MALU CALAGE DES VITRAGES Les schémas suivants montrent les emplacement des supports de Extrait du DTU 39 Cela semble compliqué n’est ce pas ? ! LMHI Gelos Diapo 06/13

Capsule pédagogique Formation MALU CALAGE DES VITRAGES Types de cales : En analysant le schéma on voit C 1, C 2, C 3 et C 3 S C 1 : Cales d’assise C 2 : Cales périphériques C 3: C 3 Cales latérales de sécurité C 3 S : Cales de solidarisation Mais comment retenir tous les schémas ? LMHI Gelos Diapo 07/13

Capsule pédagogique Formation MALU CALAGE DES VITRAGES Ce qu’il faudrait c’est une règle simple qui s’appliquerait facilement ! Analysons cette équation : + = LMHI Gelos Diapo 08/13

Capsule pédagogique Formation MALU CALAGE DES VITRAGES 1 er base de compréhension : NON ! Un fixe + un ouvrant à la française ça ne donne pas un oscillo-battant : Par contre, le schéma de calage d’un fixe + le schéma de calage d’un OF = au schéma de calage d’un OB Schémas de calage : Nous avons enlevé, pour simplifier, les cales C 3 S qui ne sont pas obligatoires ! LMHI Gelos Diapo 09/13

Capsule pédagogique Formation MALU Paumelles CALAGE DES VITRAGES A savoir par cœur ! La règle simple : Le fixe et l’OF ont un schéma de calage propre qu’il faut absolument connaître LMHI Gelos Diapo 10/13

Capsule pédagogique Formation MALU CALAGE DES VITRAGES Nous savons caler le fixe, l’OF et l’OB. Mais comment caler les autres ? 2 e règle simple : Tous les autres châssis auront deux cales à chaque angle ! Regardez par vous-même : A savoir par cœur ! LMHI Gelos Diapo 11/13

Capsule pédagogique Formation MALU CALAGE DES VITRAGES Un peu d’entrainement ? FIXE Où placeriez-vous les cales ? OB Soufflet OF LMHI Gelos Diapo 12/13

Capsule pédagogique Formation MALU CALAGE DES VITRAGES FIN LMHI Gelos Diapo 13/13
