CAPITULO II Elementos de Cableado Estructurado y tecnicas

CAPITULO II Elementos de Cableado Estructurado y tecnicas de instalacion

Consideraciones principales de cableado

Estudio de las necesidades • En el estudio de cableado deben considerarse diferentes aspectos : Tipo de edificio y características Número de edificios en un recinto privado Ocupantes Espacio que se puede destinar al cableado

Estudio de las necesidades Edificios Tipo Campus : - Hospitales - Universidades La utilización de la fibra optica resuelve problemas con el entorno

Diseño • Aspectos importantes en un sistema de cableado. - Dificultades del entorno : Fuentes internas de perturbaciones Fuentes de perturbaciones externas Blindaje del cable

Diseño Blindaje del cable : • Ofrecen protección contra los campos irradiados • A excepción de los campos magneticos de baja frecuencia (de 50 Hz) • Se utiliza una red de tierra mallada y una distribución de tierra en bus que dividan las corrientes inducidas

Instalación y reglas para la puesta a tierra La red de puesta a tierra y su conexión proporcionan : • Seguridad personal en caso de fallas eléctricas • Protección de los equipos eléctricos y electrónicos contra perturbaciones electromagnéticas • Instalación de la red de puesta a tierra • La baja impedancia de la red proporciona una equipotencialidad de referencia • La estructura de mas baja impedancia en el plano de tierra

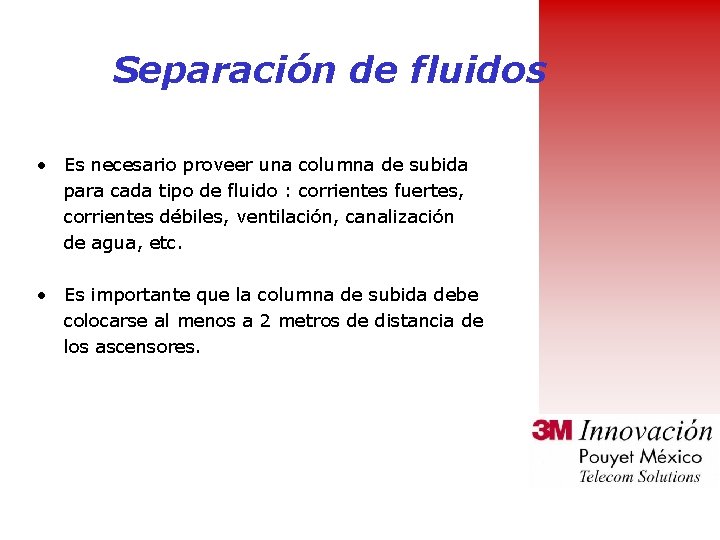

Separación de fluidos • Es necesario proveer una columna de subida para cada tipo de fluido : corrientes fuertes, corrientes débiles, ventilación, canalización de agua, etc. • Es importante que la columna de subida debe colocarse al menos a 2 metros de distancia de los ascensores.

Rutas de cables • Para reducir el riesgo de perturbaciones elecromagnéticas : Las rutas de cables deben instalarse al menos a 2 m de distancia de los ascensores A 30 cm de distancia de la luces fluorescentes Hay que instalar rutas separadas para cables de corriente débil y fuerte

Rutas de cables (cont. . ) • Ruta de cables de pasillo • Si se tienen que cruzar los cables de corriente débil y fuerte, deberán hacerlo en ángulo recto para evitar el acoplamiento

Rutas de cables (cont. . ) • Rutas de cables de oficina Si la distribución se realiza mediante canaleta, se recomienda de varios compartimientos : Un compartimiento para corrientes débiles Un compartimiento para corrientes fuertes Un compartimiento central que sirve de separador de dos corrientes y como zona de conexión de diversas tomas de instalación (tomas blindadas RJ 45)

Precauciones en el manejo del cable

Precauciones en el manejo del cable : • El cableado (no importa de que tipo) debe ser apoyado en soporteria. • El cable debe ser soportado cada 4 ó 5 pies por la ANSI/TIA/EIA 569. • Nunca jalar el cable directamente suspendido en el techo o a través de las balastras.

Precauciones en el manejo del cable : • El cable no debe ser entrelazado con otros cables de diferente procedencia • La ANSI/TIA/EIA-569 -A permite el uso de diferentes canalizaciones para su acarreo • Una forma buena alternativa es el uso del gancho llamado CAT 5 “J Hook. ”

Precauciones en el manejo del cable : • “El propio desempeño del cable solo se logrará por medio de un buen cuidado del cable en la instalación y adecuada soporteria. ” • Asegurate que tu instalación sea capaz de soportar las futuras tecnologías de transmisión de 100 Mbps y Gigabit .

Jalado del cable • Tensión de Jalado • Ambiente • Radio de curvatura • Soporteria

Jalado del cable • Evita machucar el cable y doblarlo por esquinas afiladas • Gradualmente jala el cable hacia el lugar • El Jalado del cable no debe exceder una tensión de 12 Kgs • Nunca jalar el cable a través de esquinas

Jalado del cable • Evita la ruta congestionada por otros cables • La humedad afecta el desempeño del cable • Altas temperaturas incrementan la atenuación del cable • Minimizar el torcido del cable

Jalado del cable • Durante la instalación manten el radio de curvatura del cable tan amplio como sea posible • La ANSI/TIA/EIA-568 -A establece que el radio mínimo de curvatura es 4 veces el diámetro externo del cable • Siempre evitar curvaturas agudas y bordes afilados – Realizar jalados de cable tan uniformes como sea posible

Jalado del cable

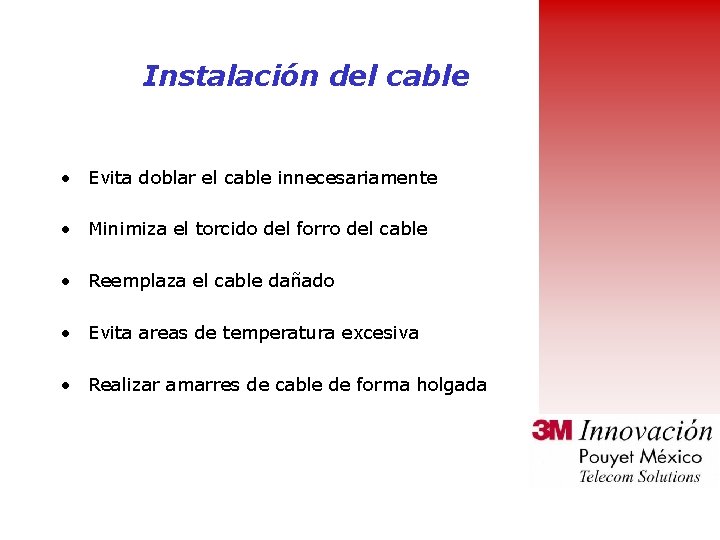

Instalación del cable • Evita doblar el cable innecesariamente • Minimiza el torcido del forro del cable • Reemplaza el cable dañado • Evita areas de temperatura excesiva • Realizar amarres de cable de forma holgada

Instalación del cable • Guarda el cable no utilizado en áreas libre de humedad • Hacer todas las conexiones a traves de patch-paneles y regletas • Evita al máximo las interferencias electromagnéticas • Colocar las corridas de cable a 5 pies de luces fluorecescentes

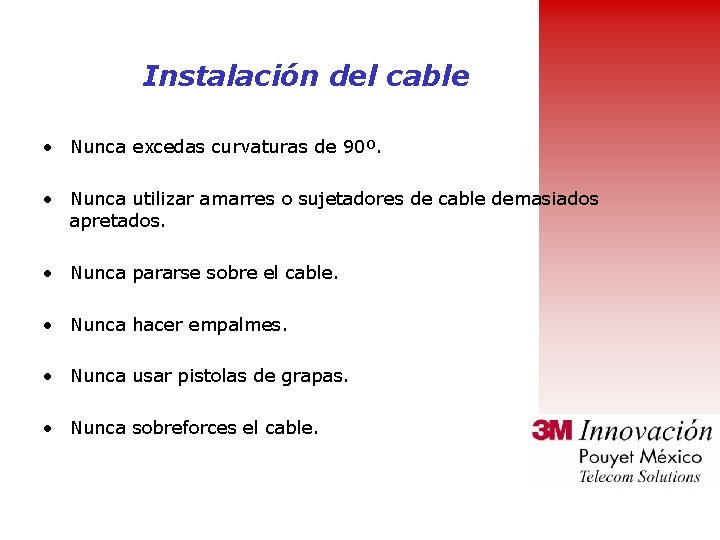

Instalación del cable • Nunca excedas curvaturas de 90º. • Nunca utilizar amarres o sujetadores de cable demasiados apretados. • Nunca pararse sobre el cable. • Nunca hacer empalmes. • Nunca usar pistolas de grapas. • Nunca sobreforces el cable.

Instalación del cable en el patch panel

Recuerda • Maxima distancia horizontal: – 90 metros (295 ft) del Closet de Telecomunicaciones al área de trabajo – El cable recomendado para el área de trabajo (máximo) • 3 metros (o 10 ft) – Los jumper/patch cords recomendados • 7 metros o 23 pies (max de 2 patch cords por corrida horizontal)

Ejemplo :

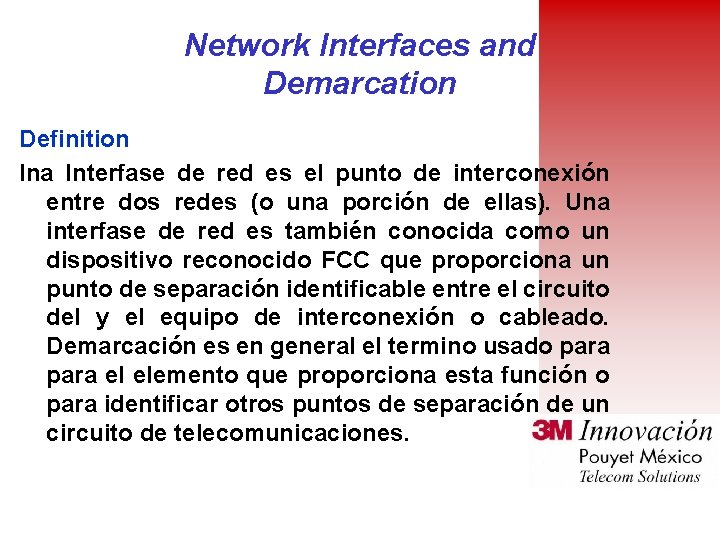

Network Interfaces and Demarcation Definition Ina Interfase de red es el punto de interconexión entre dos redes (o una porción de ellas). Una interfase de red es también conocida como un dispositivo reconocido FCC que proporciona un punto de separación identificable entre el circuito del y el equipo de interconexión o cableado. Demarcación es en general el termino usado para el elemento que proporciona esta función o para identificar otros puntos de separación de un circuito de telecomunicaciones.

Grupos de interfases • Los jacks actualmente aprobados (o usados para interconexión equipo-aequipo) por la FCC caen en tres grupos generales: • Jacks para voz. • Jacks para datos. • Jacks para canales de red de equipos.

Sistemas de Tierra

Sistemas de Tierra ¿ Porque aterrizar? • Seguridad Personal • Protección de los equipos • Protección de altos voltajes – Cortes de energía – Relámpagos • Disipar cargas electrostáticas • Proveer una referencia de cero volts

Tierra NEC Articulo 100 – “Es un conductor intencional o accidental entre un circuito eléctrico o equipo con la tierra, o algún cuerpo conductor que cumpla la misma función. ”

Bonding (entrelazado) NEC Articulo 100 y 250 -90 – “Es la permanente conexión de partes metálicas para formar una ruta eléctrica que nos asegurará la conducción de corrientes indeseables. ”

Tierra y bonding en una instalación de cableado Bonding en un sistema de cableado de un edificio inteligente aterriza o protege lo siguiente: – Circuitos eléctricos – Partes metálicas conductoras : • • Tubos conduits y canaletas Racks Charolas Equipo electrico

Sistemas de Protección Eléctrica La mayoría de las veces no es responsabilidad del instalador de telecomunicaciones. – Sin embargo, es importante tener un conocimiento básico de: • Propósito • ¿ Como afecta nuestra instalación ? • Seguridad

Sistemas de Protección para Edificios – Protección eléctrica de alimentación – Aterrizaje y bonding eléctrico – Protección de relampagos – Electródo de aterrizaje – Bonding y aterrizaje de Telecomunicaciones – Circuitos protectores de Telecomunicaciones

Bonding del Panel Eléctrico aterrizado

Equipo de eléctrico de seguridad Conductor de tierra del equipo – Aterrizar el cable de tierra – Asegurar que las partes del equipo tengan doble aislamiento

Protección de Fuentes Eléctricas • Fusibles – Impiden el paso de sobre-corrientes de la alimentación de entrada • Switch general (desconexión) • Circuitos contra sobre-corrientes – Breakers para abrir circuitos individuales • Componentes extras – Fuentes de alimentación ininterrumpibles (UPS) – Generadores de emergencia

Aterrizaje y Bonding eléctrico • Sistemas eléctricos y objetos metálicos deben estar enlazados para limitar el peligro de descarga debido a: – Fallas eléctricas – Relámpagos – Otros • NEC Articulo 250 requiere el bonding de: – Ductos y paneles metálicos – Tierras de los Equipos – Terminales neutrales

Sistema de pararrayos • Terminales múltiples en azotea • Conductores igualados • Conductores aterrizados • Electrodos aterrizados o un anillo que rodee el edificio

Sistema de pararrayos • Los instaladores de Telecomunicaciones deben asegurarse de que: – El sistema de tierras del sistema de Telecomunicaciones y pararrayos deben estar unidos a 12 pies de la base del edificio • Igualar diferencias de potencial – Mantener una separación de 6 pies entre los cables de telecomunicaciones y los del sistema de pararrayos • Prevenir voltajes inducidos

Sistema de componentes de aterrizaje (electrodos)

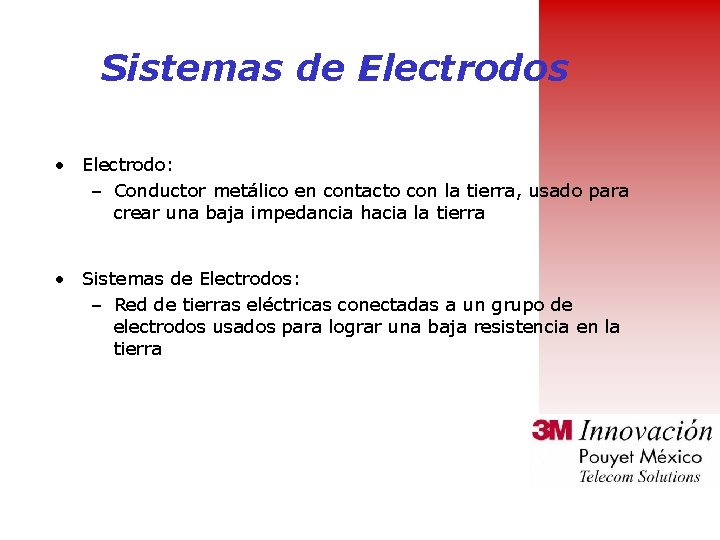

Sistemas de Electrodos • Electrodo: – Conductor metálico en contacto con la tierra, usado para crear una baja impedancia hacia la tierra • Sistemas de Electrodos: – Red de tierras eléctricas conectadas a un grupo de electrodos usados para lograr una baja resistencia en la tierra

Electrodos • Los Electrodos son diseñados e instalados para aterrizar: – Varilla enlazada bajo tierra – Anillo de aterrizaje bajo tierra – Placas de metal bajo tierra – Electrodos encapsulados en concreto

Sistema de electrodos • NEC Articulo 250 -50 – Tuberia de agua subterranea – Estructura metálica del edificio – Electrodo encapsulado en concreto – Anillos de aterrizaje

Instalación de un electrodo • NEC Sección 800 -40(b)(3) especifica un mínimo de. 5 in (13 mm) de diámetro, 5 ft (1. 5 m) de profundidad de la varilla • BICSI recomienda: – Un mínimo de 8 ft (2. 5 m), y un diámetro de 5/8 in de cobre

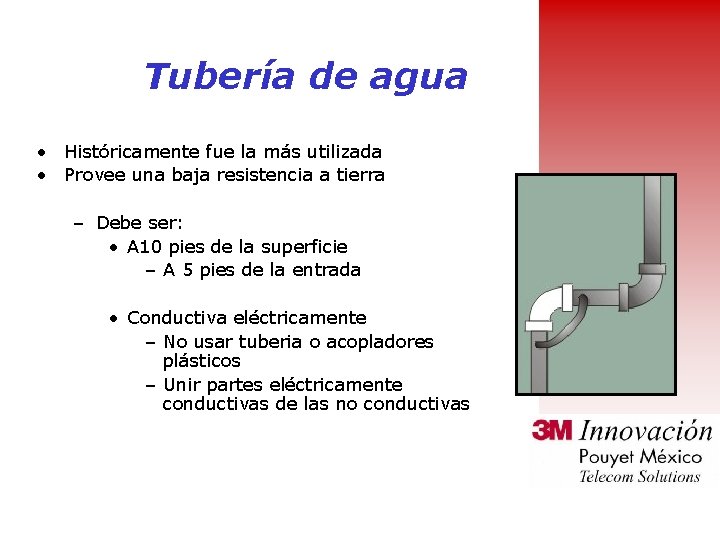

Tubería de agua • Históricamente fue la más utilizada • Provee una baja resistencia a tierra – Debe ser: • A 10 pies de la superficie – A 5 pies de la entrada • Conductiva eléctricamente – No usar tuberia o acopladores plásticos – Unir partes eléctricamente conductivas de las no conductivas

Tubería de agua • Desventajas – Mayor utilización de materiales no-metalicos – No siempre se considera un electrodo confiable Reparaciones futuras se emplean partes de plastico – Cuando se utiliza la tubería de agua como tierra, debe ser unida a otro tipo de electrodo para asegurar una tierra confiable

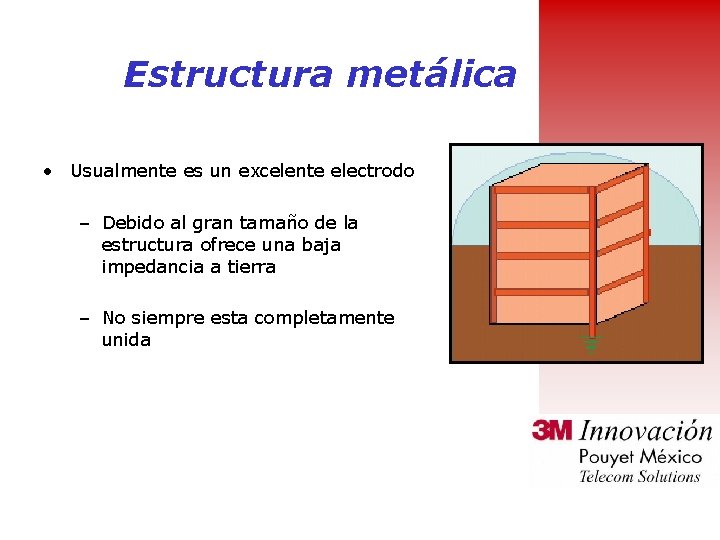

Estructura metálica • Usualmente es un excelente electrodo – Debido al gran tamaño de la estructura ofrece una baja impedancia a tierra – No siempre esta completamente unida

Practicas de Bonding en Telecomunicaciones • La recomendación de los conectores y empalmes deben de ser: – Placa de cobre – Cobre – Aleación de cobre

Pobre compresion de las conexiones

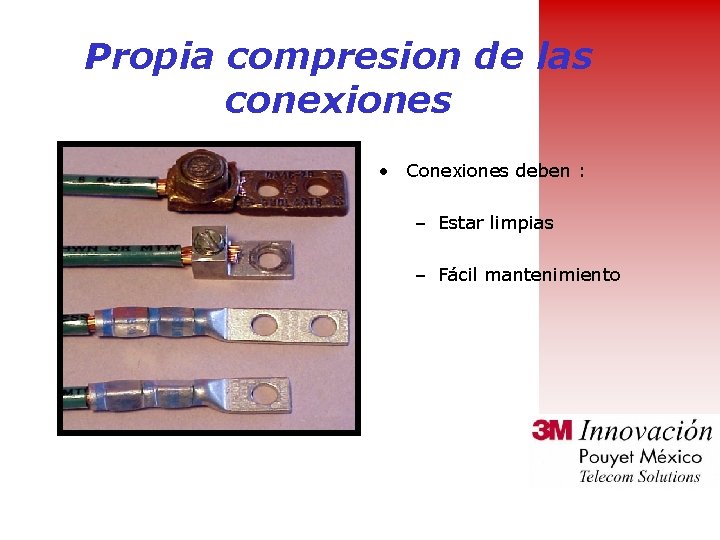

Propia compresion de las conexiones • Conexiones deben : – Estar limpias – Fácil mantenimiento

Bonding de Conductores • Bonding de conductores: – Calibre minimo de 6 AWG – Debe ser de cobre – De color verde y con aislante – Mantenerlo corto y lo mas firme como sea posible – Con un radio de curvatura mínimo de 8 veces su diámetro – Sin empalme

Bonding de Conductores • Cuando los empalmes son inevitables: – Los empalmes deben ser: • Irreversibles – Comprimidos – Exotermicos • Accesibles

Bonding de Conductores • Los conductores no deben ser colocados en conduits de fierro – Los conductores instalados en un conduit metálico deben ser enlazados al conduit en ambos extremos - Colocar un conductor de aterrizaje dentro de un conduit sin el propio bonding se incrementará la impedancia del conductor por un factor de 40 veces

Bonding de Conductores

Fotografía del Bonding de conductores para Telecomunicaciones

Barra de tierra principal para Telecomunicaciones (TMGB) • TMGB sirve como una extensión dedicada al sistema de aterrizaje del edificio para la infraestructura de las telecomunicaciones • Todo el aterrizaje necesario para el sistema de telecomunicaciones se origina del TMGB

TMGB

TMGB • Usualmente uno por edificio • Idealmente localizado en el área de la entrada – Montado arriba del panel principal • Aislado de su soporte (2 in, 50 mm) • Unido a todas las canalizaciones metálicas

TMGB

Circuitos Protectores de Telecomunicaciones • Las Funciones básicas son : – Evitar picos y sobrevoltajes – Proteger de sobrecorrientes

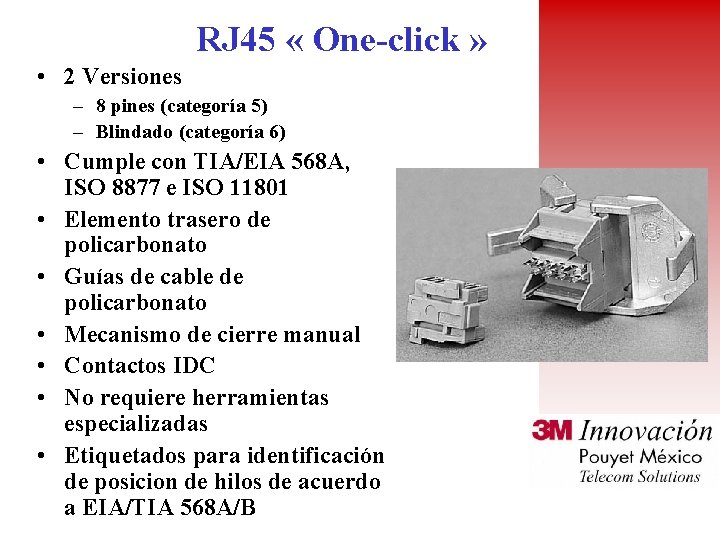

RJ 45 « One-click » • 2 Versiones – 8 pines (categoría 5) – Blindado (categoría 6) • Cumple con TIA/EIA 568 A, ISO 8877 e ISO 11801 • Elemento trasero de policarbonato • Guías de cable de policarbonato • Mecanismo de cierre manual • Contactos IDC • No requiere herramientas especializadas • Etiquetados para identificación de posicion de hilos de acuerdo a EIA/TIA 568 A/B

Shielded RJ 45 « one-click » • Categoría 6 (DIN 44312 -5) • Frente metálico y carcaza metáliza que cubre la entrada superior e inferior de la entrada del cable • Conectores para: – Paneles de parcheo – Sockets – Face plates

Mini Sistemas de Cableado La solución de cableado para las pequeñas instalaciones • Minirepartidor de 19² Caja con soportes universales – Puede alojay un Switch y un panel de 1 U – 8 ports (box in metal) • Mini repartidores de tamaño universal – 8 y 16 puertos • Módulos Pouyet, RJ-45 y soportes de F. O. – 32 ports (box in metal) • Mini repartidores – 12 pasos – 2 x 12 pasos • Paquetes « Listos para Instalar »

Un ejemplo de solución 3 M Pouyet Backbone Volition Backbone de Cobre Module RCP 2000 Subrack Module STG 2000
