CAPACITACION SISS REDES PUBLICAS - GRIFOS SISS - CUERPO DE BOMBEROS DE CHILE SEMINARIO DE GRIFOS CHILLÁN GERARDO SAMHAN ESCANDAR INGENIERO CIVIL U. DE CHILE

Ø ESTANQUES Los sistemas de agua potable deben incluir estanques de regulación para efectuar la compensación entre la producción máxima diaria y el consumo máximo diario y disponer de reserva para casos de emergencia, tales como incendio, ruptura de tuberías, cortes de energía, etc. Para el dimensionamiento de la capacidad de los estanques, se deben considerar los siguientes volúmenes: a) VOLUMEN DE REGULACION Volumen de regulación de agua potable en sistema de distribución, para compensar las variaciones entre el caudal producido y el consumo a lo largo del día de máximo consumo previsto en el área a abastecer por éste.

El volumen mínimo de regulación debe ser un 15% del consumo máximo diario. a) VOLUMEN DE INCENDIO El volumen de incendio se determina de acuerdo con el caudal de los grifos en uso y duración del siniestro. Para los efectos de cálculo, debe considerarse a lo menos 2 h de siniestro, con un caudal de 16 L/s en cada grifo de 100 mm de diámetro, según NCh 1646, y el número de grifos en uso simultáneo que indica la tabla siguiente.

Número de grifos de incendio de 16 L/s en uso simultáneo ¸ Como alternativa y cuando su infraestructura lo permita, la empresa prestadora puede emplear grifos de 32 L/s en sectores industriales y otros de mayor vulnerabilidad

Cuando el volumen de incendio, calculado en base a 2 h de siniestro, supere el volumen de regulación, la Autoridad Estatal puede autorizar un valor menor que 2 h de siniestro como base de cálculo pero no inferior que 1 h; en cualquier caso el volumen del estanque debe ser como mínimo 60 m 3. b) VOLUMEN DE RESERVA El volumen mínimo de reserva del sistema de distribución, debe ser equivalente a 2 h del caudal del día de máximo consumo previsto para localidades con hasta 200. 000 habitantes abastecidos, y a 4 horas del caudal del día de máximo consumo previsto para localidades con más de 200. 000 habitantes abastecidos

. VOLUMEN FINAL Se debe determinar el volumen de estanque considerando el mayor valor que resulta de las siguientes relaciones: a) V regulación + V incendio b) V regulación + V reserva

REDES DE DISTRIBUCION Las redes deben diseñarse para la condición de máximo caudal entre el consumo máximo horario y el consumo máximo diario más demanda de incendio. Ø PRESIONES DE SERVICIO A nivel de terreno sobre la tubería, la presión mínima de servicio en las tuberías de distribución, excluyendo el arranque, debe ser 147 mca (1. 5 kgf/cm 2 = 15 mca), para el consumo máximo horario. A nivel de terreno sobre la tubería, la presión estática en tuberías de no debe ser mayor que 686, 47 k. Pa (7 kgf/cm 2 = 70 mca).

En el caso de uso de grifos, la presión mínima en la red a nivel de terreno, calculada con las condiciones de presión dinamica, debe ser igual o mayor que 49, 03 k. Pa (0, 5 kgf/cm 2 = 5 mca). El área servida por una red debe estar dividida en cuarteles. (sector en que puede suspenderse el servicio sin afectar el suministro) Los cuarteles se proyectarán de modo que la longitud total de las tuberías sea menor que 1000 m (a futuro 500 m. ) Casos especiales quedarán a criterio de la Autoridad Competente.

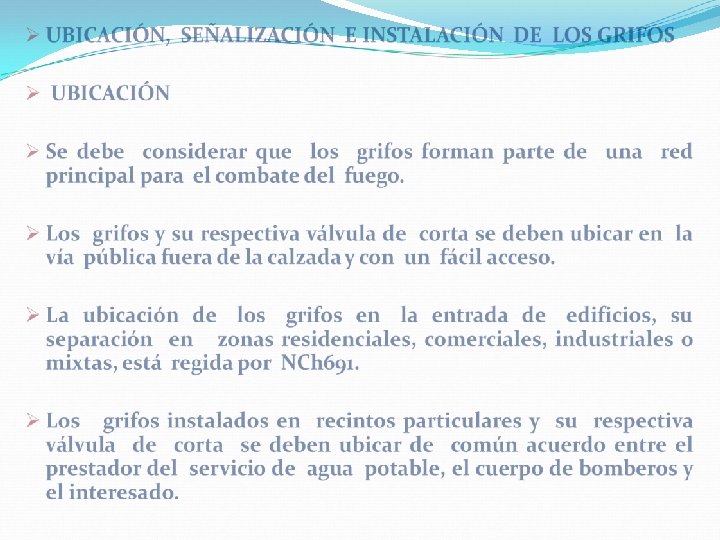

Las distancias entre los grifos y los puntos de incendio serán las siguientes: a) En conjuntos con edificaciones aisladas o pareadas de a dos, la distancia medida a través de calles o pasajes entre el grifo y la edificación más alejada será de 150 m máximo. b) En conjuntos con edificaciones continuas, constituidas por 3 a 50 unidades habitacionales, oficinas, locales comerciales u otras similares, la distancia medida a través de calles o pasajes entre el grifo y la unidad más alejada horizontalmente, será de 100 m máximo.

c) En conjuntos con edificaciones continuas, constituidas por más de 50 unidades habitacionales, oficinas, locales comerciales u otras similares, la distancia medida a través de calles o pasajes entre el grifo y la unidad más alejada horizontalmente, será de 50 m máximo. Las áreas definidas en los Planos Reguladores como zonas industriales deben ser consideradas, para el caso de incendios, como edificaciones continuas de más de 50 unidades Las industrias instaladas en esas zonas que tengan requerimientos de seguridad superiores a las indicadas deben adoptar, a su cargo, las medidas de seguridad complementarias necesarias.

Materiales El material de la tubería debe ser el más adecuado según la calidad del agua y del terreno, la demanda de la red y los diámetros comerciales de fabricación usual. Siempre deben cumplir con las normas chilenas aplicables o, en ausencia de éstas, con las Especificaciones Técnicas de la Superintendencia de Servicios Sanitarios. Los grifos deben ser fabricados de acuerdo con las normas chilenas aplicables o, en ausencia de éstas, de acuerdo con las especificaciones técnicas de la Superintendencia de Servicios Sanitarios.

En la actualidad se encuentra vigente la norma chilena NCh 1646 que establece los requisitos que deben cumplir los grifos Trazado Las redes de agua potable no pueden ser ubicadas bajo calzada pudiendo ser ubicadas en la vereda, platabanda (veredón) o en bandejones centrales de avenidas La profundidad mínima de la red de agua potable debe ser 1, 10 m, medida sobre la clave de la tubería. Cámaras Todas las válvulas de grifos se deben colocar dentro de cámaras.

SEÑALIZACIÓN Los grifos de incendio deben tener en su base, una línea negra vertical, que señale la dirección en que se encuentra la cámara de la válvula de corta. El grifo, sobre la línea vertical indicada debe tener un número de color negro que indica la distancia aproximada, en metros, a la cámara de válvula de corta. El grifo debe llevar pintado un anillo, de 5 cm de ancho, de color verde entre la cabeza y el cuerpo si la válvula de la cámara se abre en el sentido de los punteros del reloj (cierre izquierdo).

INSTALACIÓN DE LOS GRIFOS El tipo de grifo a instalar (incongelable o no) dependerá de las condiciones climáticas del lugar, cuya especificación deberá quedar en el proyecto. Los detalles de instalación de los grifos deberán quedar consignados en el proyecto de la red correspondiente. Todos los grifos deben contar con una válvula de corta ubicada en una cámara o provista de un alargador del vástago y un guardallave a nivel de vereda. Si el proyecto no lo especifica, el grifo se debe apoyar en una losa de hormigón de espesor mínimo igual a 0, 07 m y superficie mínima igual a 1, 4 m 2 , adosada a la solera.

El grifo debe quedar orientado de tal manera que el eje de la boquilla de salida de agua sea perpendicular a la solera y apuntando hacia la calzada. Para solucionar problemas de orientación se podrá usar en la brida de conexión sistemas alternativos, como ser bridas orientables u otros que no alteren el diseño básico del grifo. La profundidad de conexión de un grifo a la red pública debe ser como mínimo 1. 15 m La profundidad de conexión de un grifo incongelable debe ser como mínimo 1. 4 m

MANTENCIÓN DE LA RED DE GRIFOS Los responsables de la red, de acuerdo a la ley, deberán mantener e inspeccionar los grifos. Generalmente el prestador del servicio Para los efectos de mantención del parque de grifos anteriores a la norma actual, se pueden adquirir piezas según las especificaciones técnicas del mandante. Los grifos deben ser inspeccionados visualmente de acuerdo a las instrucciones de la Autoridad Competente. La inspección visual debe comprender la comprobación de fugas, pintura en buen estado y accesos. También se debe verificar el funcionamiento de sus mecanismos. Se deben realizar inspecciones periódicas en las cercanías de los grifos para asegurar que no haya obstrucciones ni impedimento al acceso de ellos.

INSTRUCTIVO DE VERIFICACIÓN DEL ESTADO DE LOS GRIFOS DE OPERACIÓN INFORMATIVO Se debe efectuar una verificación visual de lo siguiente: El color del grifo de incendio debe ser W 1 023 de catálogo R. A. L. y los grifos que no están destinados al combate de incendios deben ser color verde. Debe existir una línea vertical de color negro en la base del grifo. Esta línea indica la dirección en donde se encuentra la cámara de la válvula. Debe existir un número sobre la línea del punto anterior. Este número indica la distancia en metros, del grifo a la cámara de la válvula.

Debe existir un anillo de 5 cm de color verde, cuando el husillo de la válvula de corta del grifo debe ser maniobrado en el sentido contrario del normal. El anillo verde se ubica en la parte superior del cuerpo del grifo, bajo la zona en que se une con la cabeza. Se entiende como sentido normal de operación de la válvula en la cámara, el cierre en el sentido de los punteros del reloj. La tapa de la cámara de la válvula de corta se debe encontrar en buen estado. Los cuadrados de los vástagos del grifo o de la válvula de corta deben estar operables.

El vástago (husillo) debe estar en perfecto estado y no se debe encontrar deformado. Lo anterior podría ser una señal de un posible agripamiento (trabazón) del sistema de apertura del grifo. La tapa protectora de la boca de incendio del grifo se debe encontrar en su lugar. La boca de incendio del grifo debe estar limpia y libre de objetos extraños. El hilo de la boca de incendio no debe estar dañado y se debe encontrar en buen estado. Lo anterior debido a que esto podría impedir la rápida conexión del material de combate de incendio a la boca del grifo. No deben existir fugas de aguas visibles.

Se debe operar la válvula de corta a fin de verificar que ésta se encuentra operable. Se debe operar el vástago del grifo con la válvula de corta, a fin de verificar que éste se encuentra operable y estimar que se obtiene un caudal adecuado. Se debe verificar que la válvula en la cámara se encuentra cerrada antes de las pruebas y después de las pruebas.

SE DEBE COMPROBAR ADEMÁS LO SIGUIENTE: La presión estática en la boca del grifo debe como mínimo O, 1 5 MPa = (1, 5 kgf/cm 2 ) = 15 mca. ser Si el grifo se encuentra en lugares con más de 10. 000 habitantes o se encuentra ubicado en el centro de la ciudad, la presión estática del grifo, al abrir dos grifos en forma simultánea, debe ser como mínimo de 0, 05 MPa = 0, 5 kgf/cm 2 ) = 5 mca. El caudal mínimo en cada grifo debe ser de 16 L/s. El grifo además debe cumplir con NCh 1646 vigente.
