Cap 4 Tehnologii de prelucrare pe centre verticale

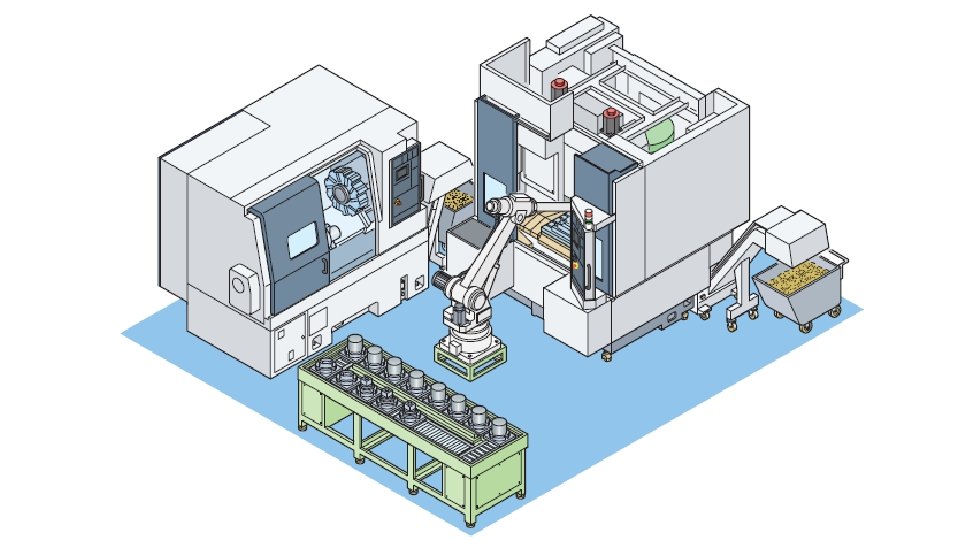

Cap 4. Tehnologii de prelucrare pe centre verticale CNC Cao

Dispozitive de orientare si fixare a pieselor

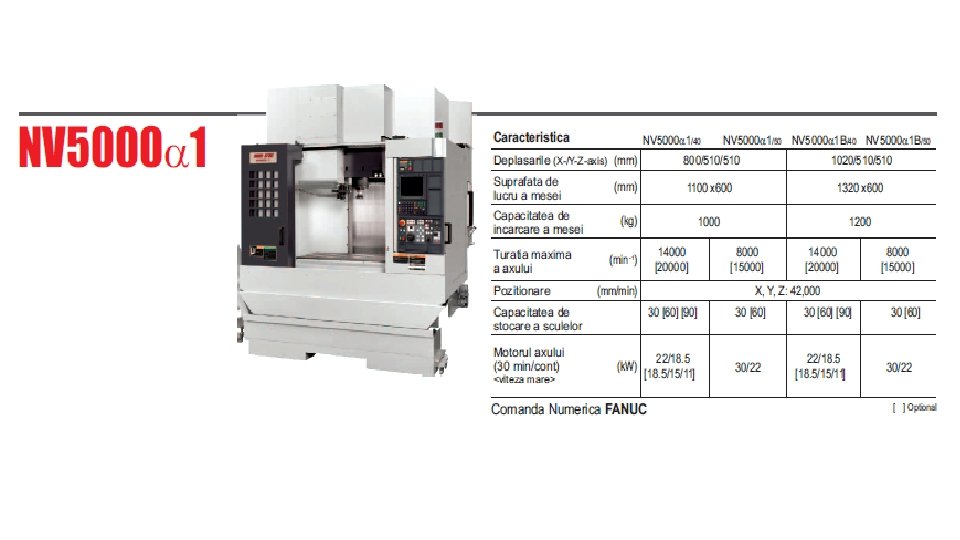

Centru de Prelucrat Vertical in 5 axe NMV 5000 DCG Sursa MORI SEIKI

Probleme aparute la Masinile in 5 axe Rigiditate si precizie inferioara Vizibilitate redusa si acces limitat in spatiul de lucru. Imbunatatirea ratei de avans pentru axele rotative. Pentru rezolvarea acestor probleme, a fost dezvoltat un nou model de masina care integreaza toate Noile Tehnologii b r e v e t a t e d e M O R I S E I K I. Sursa MORI SEIKI

NMV 5000 DCG - axele masinii Sursa MORI SEIKI

Caracteristici Sursa MORI SEIKI

Constructie compacta ① Cele 3 axe (X, Y, Z) sunt localizate in partea superioara a masinii.

Constructie compacta ① ・Stabilitate maxima prin utilizarea constructiei simetrice ・ Structura fara console Ghidaje Masina conventionala Ghidaje Sursa MORI SEIKI

Constructie compacta ① Acoperitoarele axei Y Piese conduse Zona de lucru Suruburile cu bile si ghidajele sunt separate de spatiul de lucru de acoperitoarea axei Y, protejandu-le de aschii si de lichidul de racire. Sursa MORI SEIKI

ORC™ (Constructie Octogonala) Prin intoducerea constructiei octogonale ORCTM pentru axa Z: ・S-a obtinut o deplasare superioara pentru axa Z ・Problema Deformatiilor Termice in timpul deplasarii axei Z a fost rezolvata, axa centrului ramane in aceeasi pozitie. Ghidaje 290 mm Deplasare Caldura generata Centrul ramane in aceeasi pozitie Sursa MORI SEIKI

DCG® (Condus in Centrul de Gravitational) Utilizand conceptul DCG® , vibratiile varfului sculei sunt reduse chiar si in timpul accelerarii. Moment de torsiune Punct de conducere DCG® cu 2 suruburi cu bile Centrul de greutate Ghidaje Punct de conducere Fara DCG® Sursa MORI SEIKI

Efectul DCG® Reduce vibratiile varfului sculei, mareste durabilitatea sculei si imbunatateste rugozitatea suprafetei prelucrate Vibratii reziduale (μm) ■Vibratiile reziduale pentru axa Z dupa pozitionare cu avans Cu DCG Fara DCG Timp (sec. ) Fara DCG® Cu DCG® Sursa MORI SEIKI

Constructia mesei ② Prin incorporarea celor 2 axe se ofera un acces excelent, o buna vizibilitate si o rigiditate ridicata. Axa B Axa C

Constructia mesei ② Diametru mare pentru rulmentii axelor B si C Axa Bφ740 mm Axa C φ 500 mm Sursa MORI SEIKI

Masa cu motor incorporat DDM™ realizati “in house” ・Eliminarea jocurilor ・Turatii ridicate: axa B-axis: 50 min-1 ; axa C 120 min-1 pentru Strunjire: 500 min-1, 1200 min-1 <optional>) (Specificatie Axa B +180～-160° Mecanism melc-roata melcata Axa C: 360° DDM™ Motor Incorporat 【Alte beneficii pentru utilizarea DDM™】 ・Motorul este produs “in house”, acesta este proiectat sa se potriveasca cu masina. ・Eficienta transmisiei este mult mai mare decat la transmisia cu melc roata melcata ・Timpul de intretinere este mult redus. ・Fiabilitate ridicata a motoarelor. Sursa MORI SEIKI

Specificatiile DDM™ Axa B (50 min-1) Stator ・Momentul standard: 2, 800 Nm ・Momentul maxim： 5, 000 Nm Bobina Axa C (standard 120 min-1) ・Momentul standard: 400 Nm ・Momentul maxim: 750 Nm Axa C (Turatie mare 1, 200 ・ Momentul standard: 310 Nm ・ Momentul maxim: 570 Nm Magnet min－1) Motor SPM (turatii mici) Rotor Motor IPM (turatii mari) Motoare DDM™ sincron Axa B 0～ 90°timp de indexare: 0. 6 s Axa C 0～ 90°timp de indexare: 0. 6 s Sursa MORI SEIKI

Verificarea 3 D a interferentelor ・Operare automata: Verifica programul si descopera eventualele coliziuni. ・Operare manuala: Opreste masina in cazul detectarii unor interferente din timpul deplasarii axelor. Sursa MORI SEIKI

Masina Linii din otel inoxidabil definesc zona de lucru a masinii Muchiile sunt tesite pentru face masina sa para mai compacta, adaugand o nota de eleganta masinii. Panou de operare reglabil Sursa MORI SEIKI

Masina Cabinetul electric Pentru zonele care necesita intretinere a fost utilizata o usa cu zabrele Usa deschisa

Accesibilitate Masa asigura un acces excelent in zona de lucru, operatorul poate sa schimbe cu usurinta piesa sau dispozitivele m m 0 92 Deschiderea usilor 500 mm Distanta de la centrul mesei la acoperitoare Sursa MORI SEIKI

Accesibilitate Acoperitoarea axei Y - inchisa Acoperitoarea axei Y - deschisa Acoperitoarea axei Y poate sa fie deschisa/inchisa automat ・Se poate utiliza o macara pentru introducerea/evacuarea piesei ・In timpul operarii masinii, operatorul nu vine in contact cu lichidul de racire, aschii. Sursa MORI SEIKI

Accesibilitate Sistemul de Alimentare cu Palete (APC) este pe partea dreapta, operatorul are o buna accesibilitate si vizibilitate. Masina Conventionala Schimbarea Automata a Paletelor Masina Conventionala cu APC Sursa MORI SEIKI

Panoul de Operare Referinta pe toate cele 5 axe se poate realiza foarte usor doar apasand acest buton Deplasarile pe cele 5 axe se realizeaza cu butoanele axelor (in sens “+” sau “-”) Pentru pozitionare au fost introduse 3 marimi de avans, acesta se poate selecta pe unul din cele 3 nivele intre 0 si 100% Pentru selectarea axelor, ratei avansului se utilizeaza comutatoare rotative Butonul de “START”, “Single Block” si “ Deplasare rapida” sunt plasate astfel incat sa se poate opera pe masina cu o singura mana, marind operabilitatea cans se verifica programele. Prin utilizarea de culori diferite pentru fiecare tip, operarea se face cu usurinta. Sursa MORI SEIKI

Panoul de Operare Ecran color de 15 inch, Fara “Hard disk” →Fiabilitate ridicata Interfata USB Interfata PCMCIA Card Tastatura Taste rezistente la uzura si murdarie Utilizarea unui “joystick” creste operabilitatea Asigura operabilitate si fiabilitate ridicata prin utilizarea tehnologiei PC-urilor si programelor Sursa MORI SEIKI originale MORI SEIKI

Programare Conversationala 対話の 絵 Functie de Programare Automata Conversationala Ciclii ficsi de mare viteza Formele complexe se pot edita usor Sursa MORI SEIKI

Circularitatea (Control Simultan pe 5 axe) La masinile anterioare circularitatea era (Standardul NAS) peste 10 μm. NMV 5000 DCG a relizat o circularitate de mare precizie 3. 11 μm, care se apropie de cea a m a s i n i l o r i n 2 a x e. Material: Aluminiu Scula: Freza deget ø 40 mm, 2 dinti Partea activa: Carbura metalica Turatia axului: 2, 000 min-1 Avans de lucru: 2, 000 mm/min <Rezultatul>

Aplicatii Compararea unei prelucrari utilizand un Centru Vertical de Prelucrat in 3 axe si NMV 5000 DCG (utilizand axele rotative numai pentru indexare) Lungimea consolei Numarul de scule Timp de prelucrare Centru Vertical NMV 5000 DCG 115 mm → 31 mm 22 → 15 (redus cu 30%) 12 h. → 7 h 10 min. (redus cu 40%) Sursa MORI SEIKI

NMV 8000 DCG

NMV 8000 DCG Pentru piese mari, care nu se pot prelucra pe NMV 5000 DCG ATC pentru lungimea maxima a sculei 450 mm ORC™ (Constructie Octogonala) perfecta pentru con Nr. 50 Curse: Axa X: 1, 200 mm Axa Y: 920 mm Axa Z: 610 mm Dimensiunea maxima: Φ 1000× 500 Greutatea maxima: 1, 000 kg Suport suplimentar pentru piesele grele si pentru regimuri intense 0 φ100 Axul Principal: #40： 12, 000 min-1 18, 5/15 kw #40： 20, 000 min-1 22/11 kw #50： 10, 000 min-1 30/25 kw #50： 15, 000 min-1 30/25 kw Sursa MORI SEIKI

Piese ce se pot prelucra in 5 axe Sursa MORI SEIKI
