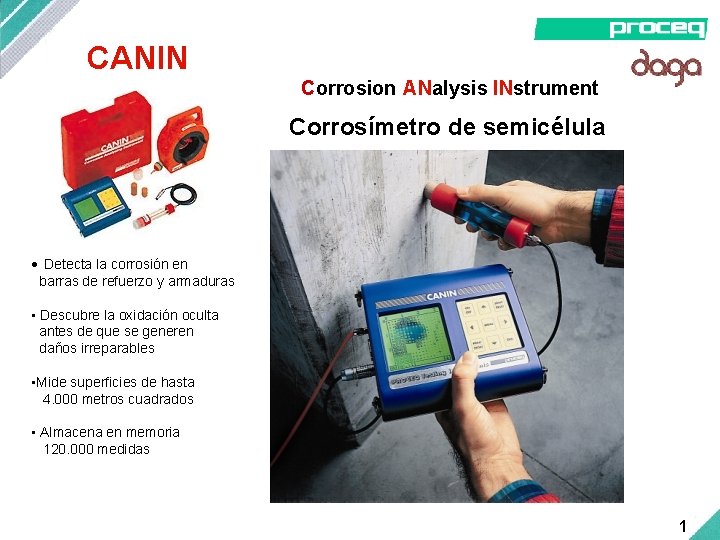

CANIN Corrosion ANalysis INstrument Corrosímetro de semicélula • Detecta la corrosión en barras de refuerzo y armaduras • Descubre la oxidación oculta antes de que se generen daños irreparables • Mide superficies de hasta 4. 000 metros cuadrados • Almacena en memoria 120. 000 medidas 1

Principios básicos de la medida de potencial Voltímetro Conexión a la armadura Electrodo de referencia Corrientes Área corroida Lineas isopotenciales Según normas: ASTM C 876 -91, BS 1881: Parte 201, SIA 2006, DGZf. P B 3 3

Equipo básico Cable Tapa Alambre de cobre Tubo de plexiglás Solución de sulfato de cobre Cristales de sulfato de cobre Diafragma Esponja Electrodo Unidad de control La detección de corrosión mediante la medida de potencial es relativamente reciente y, debido a las ventajas que ofrece, se está extendiendo rápidamente. Esencialmente, se trata de medir en superficie con una semicélula, comúnmente de cobre/sulfato de cobre. 4

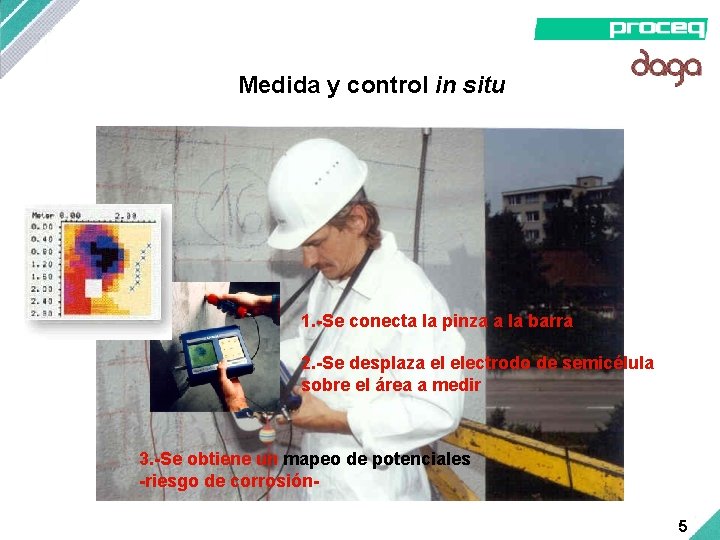

Medida y control in situ 1. -Se conecta la pinza a la barra 2. -Se desplaza el electrodo de semicélula sobre el área a medir 3. -Se obtiene un mapeo de potenciales -riesgo de corrosión 5

Principales influencias en la medida de potenciales: • Corrosión de los refuerzos y armaduras • Contenido en cloruros del hormigón • Contenido de humedad y resistencia del hormigón • Profundidad de carbonatación del hormigón (derivado de los resultados de medida) Influencias principales: Influencias secundarias: -Nivel de corrosión del refuerzo -Contenido en cloruros del hormigón -Contenido de humedad y resistencia del hormigón -Profundidad de carbonatación del hormigón (p. H del agua que drena) -Contenido en oxígeno del hormigón -Macroelementos -Temperatura -Propiedades del hormigón -Edad del hormigón -Coberturas de refuerzo -Reparaciones del refuerzo -Grietas y juntas -Refuerzos no cubiertos totalmente por el hormigón 7

Una aplicación práctica Medidas sobre la planta de un aparcamiento subterráneo Zona de muy alto potencial negativo Alto riesgo de corrosión Zona de potenciales negativos altos Posibilidad de patologías o inicio de corrosión Zona de potencial negativo medio Hormigón húmedo, carbonatado Zona de bajo potencial negativo Hormigón saneado Frecuencia acumulativa Frecuencia relativa 9

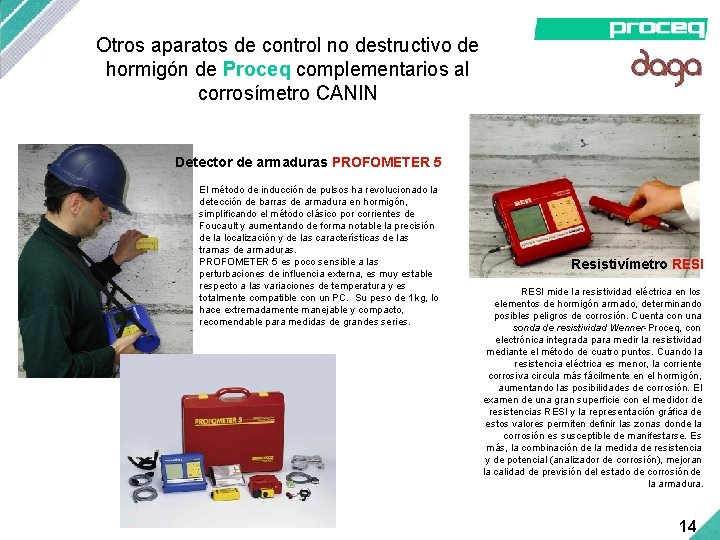

Otros aparatos de control no destructivo de hormigón de Proceq complementarios al corrosímetro CANIN Detector de armaduras PROFOMETER 5 El método de inducción de pulsos ha revolucionado la detección de barras de armadura en hormigón, simplificando el método clásico por corrientes de Foucault y aumentando de forma notable la precisión de la localización y de las características de las tramas de armaduras. PROFOMETER 5 es poco sensible a las perturbaciones de influencia externa, es muy estable respecto a las variaciones de temperatura y es totalmente compatible con un PC. Su peso de 1 kg, lo hace extremadamente manejable y compacto, recomendable para medidas de grandes series. Resistivímetro RESI mide la resistividad eléctrica en los elementos de hormigón armado, determinando posibles peligros de corrosión. Cuenta con una sonda de resistividad Wenner-Proceq, con electrónica integrada para medir la resistividad mediante el método de cuatro puntos. Cuando la resistencia eléctrica es menor, la corriente corrosiva circula más fácilmente en el hormigón, aumentando las posibilidades de corrosión. El examen de una gran superficie con el medidor de resistencias RESI y la representación gráfica de estos valores permiten definir las zonas donde la corrosión es susceptible de manifestarse. Es más, la combinación de la medida de resistencia y de potencial (analizador de corrosión), mejoran la calidad de previsión del estado de corrosión de la armadura. 14
