CANDU 6 Combustibilul nuclear Combustibilul este introdus in

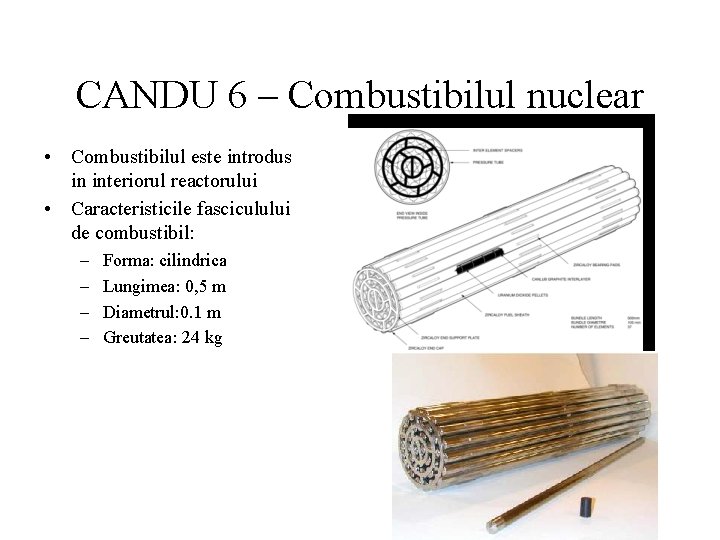

CANDU 6 – Combustibilul nuclear • Combustibilul este introdus in interiorul reactorului • Caracteristicile fasciculului de combustibil: – – Forma: cilindrica Lungimea: 0, 5 m Diametrul: 0. 1 m Greutatea: 24 kg

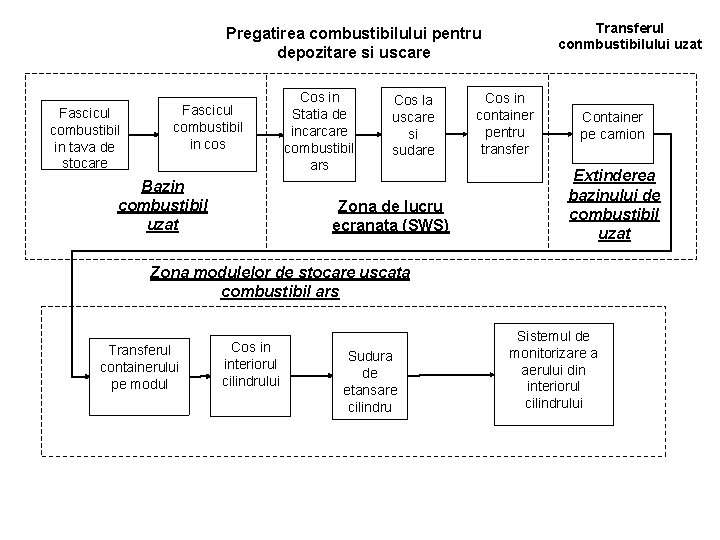

Transferul conmbustibilului uzat Pregatirea combustibilului pentru depozitare si uscare Fascicul combustibil in tava de stocare Fascicul combustibil in cos Bazin combustibil uzat Cos in Statia de incarcare combustibil ars Cos la uscare si sudare Zona de lucru ecranata (SWS) Cos in container pentru transfer Container pe camion Extinderea bazinului de combustibil uzat Zona modulelor de stocare uscata combustibil ars Transferul containerului pe modul Cos in interiorul cilindrului Sudura de etansare cilindru Sistemul de monitorizare a aerului din interiorul cilindrului

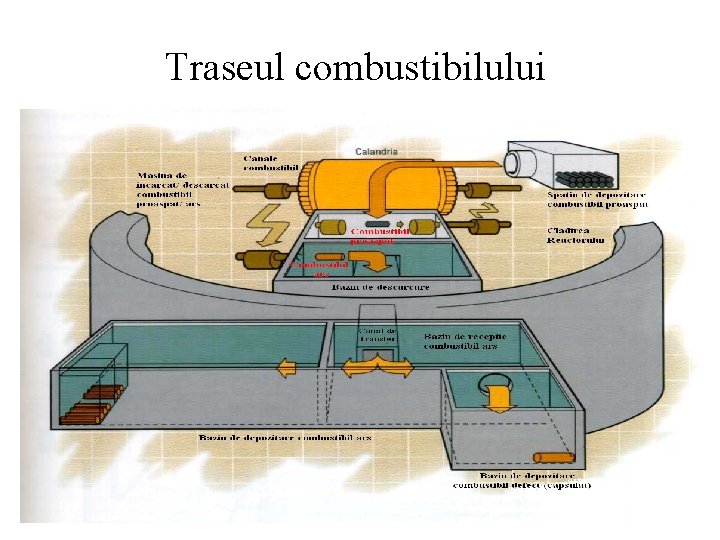

Traseul combustibilului

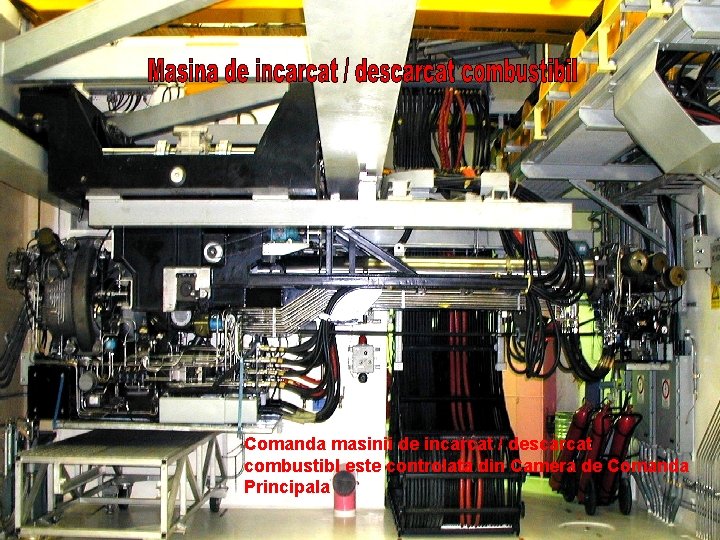

Comanda masinii de incarcat / descarcat combustibl este controlata din Camera de Comanda Principala

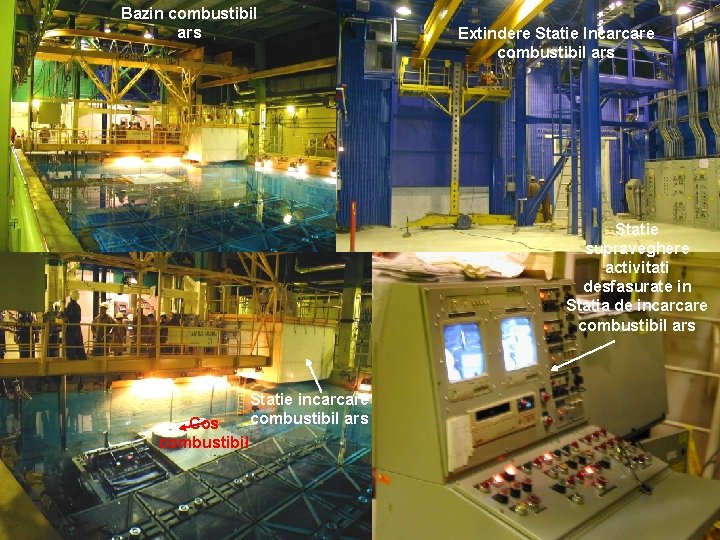

Bazin combustibil ars Extindere Statie Incarcare combustibil ars Statie supraveghere activitati desfasurate in Statia de incarcare combustibil ars Cos combustibil Statie incarcare combustibil ars

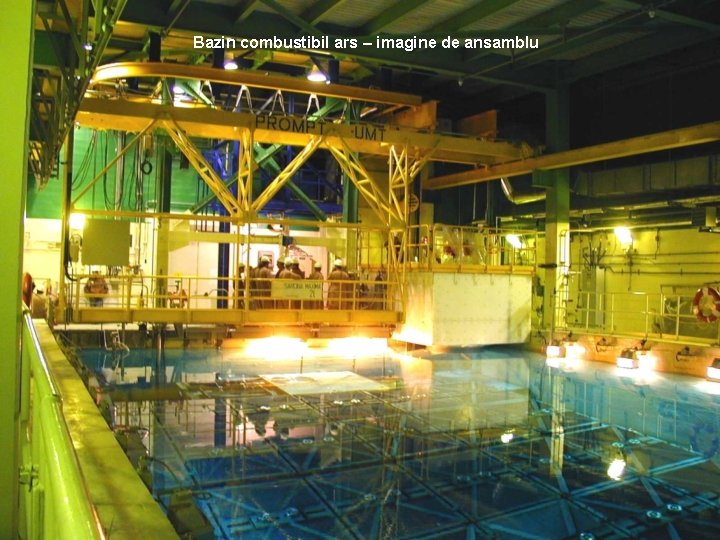

Bazin combustibil ars – imagine de ansamblu

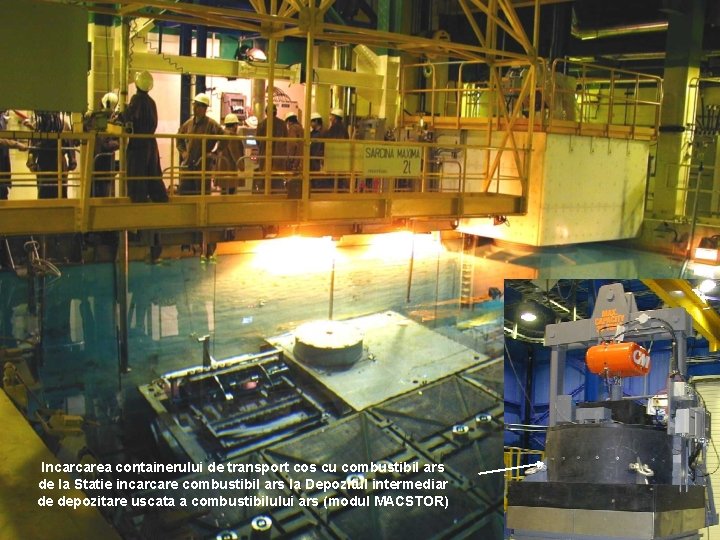

Incarcarea containerului de transport cos cu combustibil ars de la Statie incarcare combustibil ars la Depozitul intermediar de depozitare uscata a combustibilului ars (modul MACSTOR)

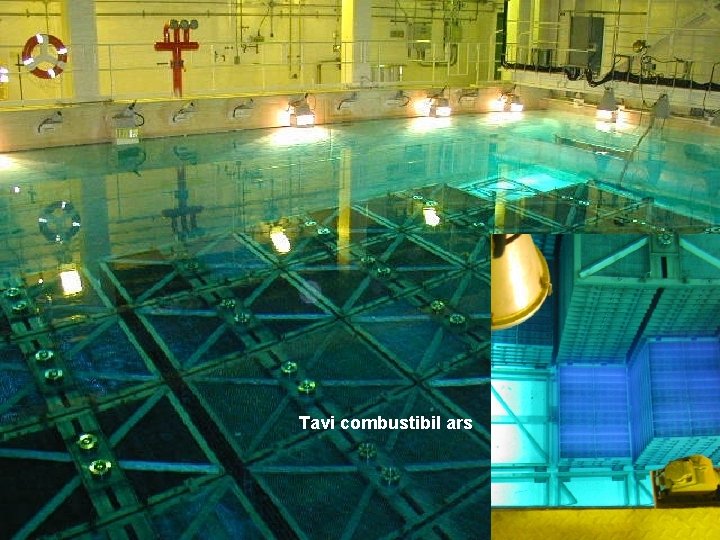

Tavi combustibil ars

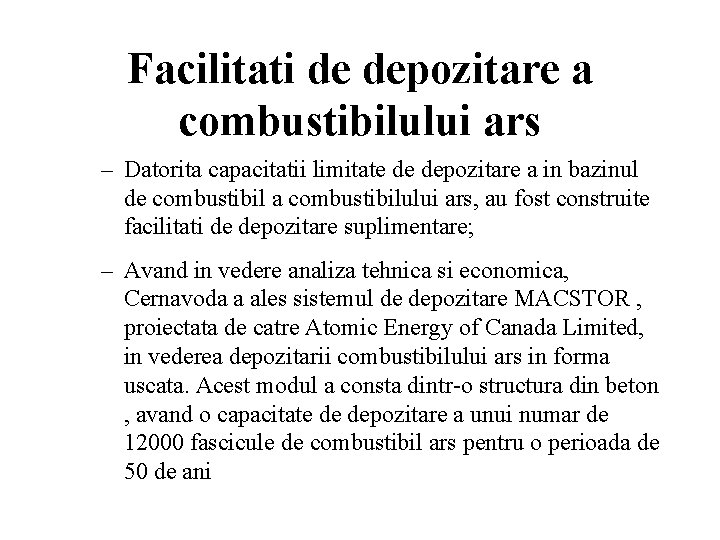

Facilitati de depozitare a combustibilului ars – Datorita capacitatii limitate de depozitare a in bazinul de combustibil a combustibilului ars, au fost construite facilitati de depozitare suplimentare; – Avand in vedere analiza tehnica si economica, Cernavoda a ales sistemul de depozitare MACSTOR , proiectata de catre Atomic Energy of Canada Limited, in vederea depozitarii combustibilului ars in forma uscata. Acest modul a consta dintr-o structura din beton , avand o capacitate de depozitare a unui numar de 12000 fascicule de combustibil ars pentru o perioada de 50 de ani

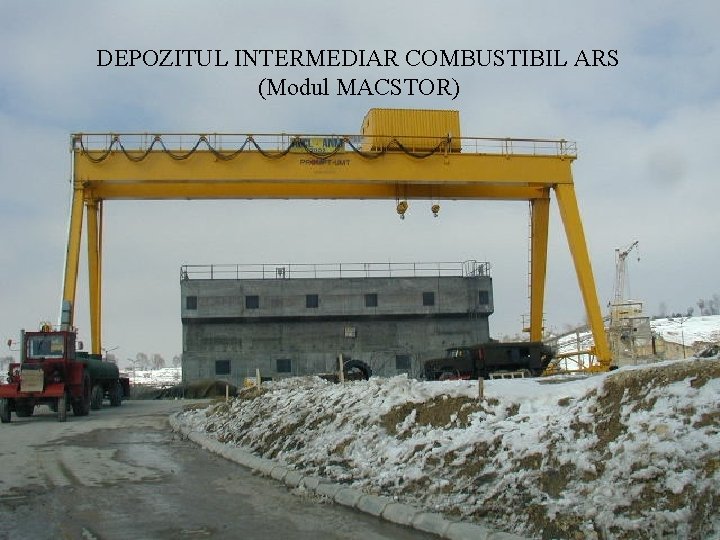

DEPOZITUL INTERMEDIAR COMBUSTIBIL ARS (Modul MACSTOR)

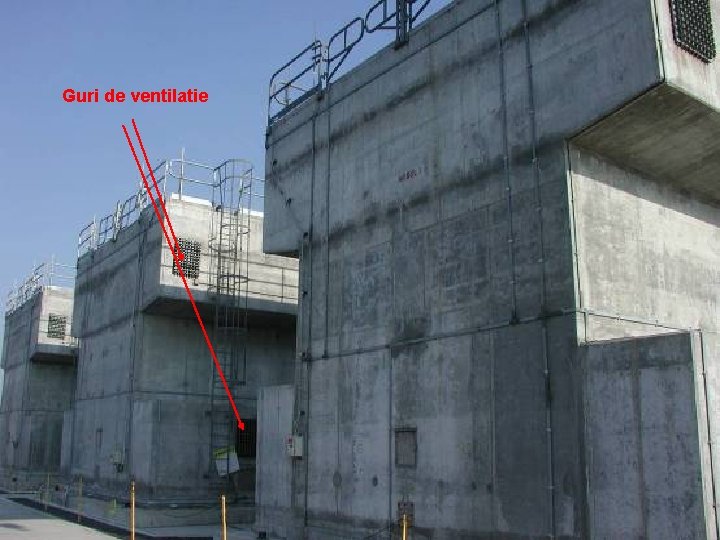

Intermediate Spent Fuel Dry Storage Guri de ventilatie

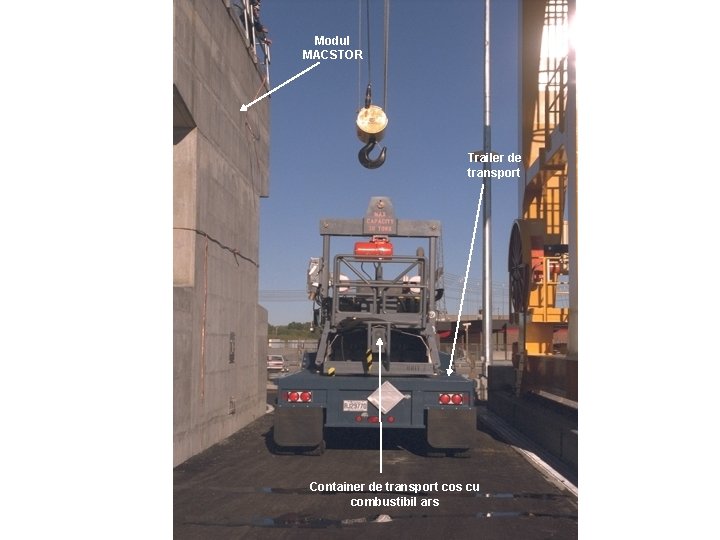

Modul MACSTOR Trailer de transport Container de transport cos cu combustibil ars

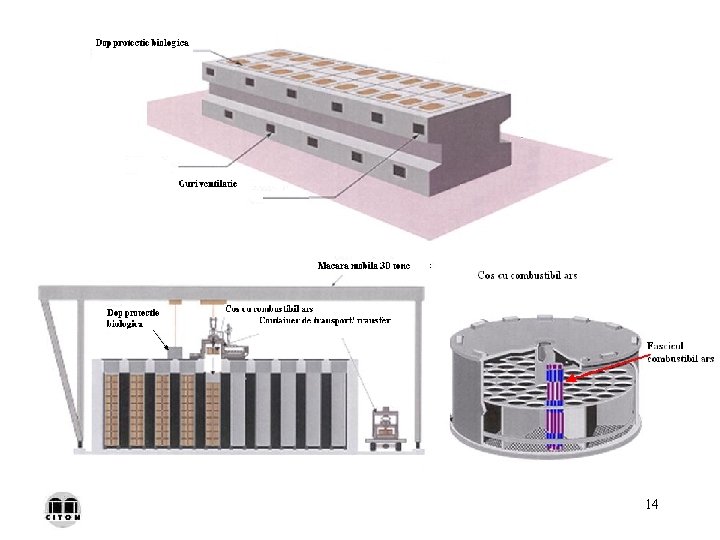

14

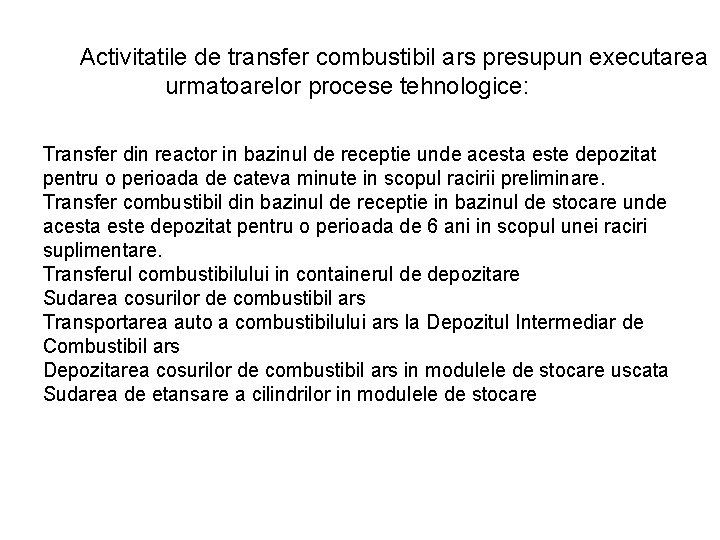

Activitatile de transfer combustibil ars presupun executarea urmatoarelor procese tehnologice: Transfer din reactor in bazinul de receptie unde acesta este depozitat pentru o perioada de cateva minute in scopul racirii preliminare. Transfer combustibil din bazinul de receptie in bazinul de stocare unde acesta este depozitat pentru o perioada de 6 ani in scopul unei raciri suplimentare. Transferul combustibilului in containerul de depozitare Sudarea cosurilor de combustibil ars Transportarea auto a combustibilului ars la Depozitul Intermediar de Combustibil ars Depozitarea cosurilor de combustibil ars in modulele de stocare uscata Sudarea de etansare a cilindrilor in modulele de stocare

Riscuri asociate manipularii combustibilului ars • Avand in vedere actiunea cancerigena a radiatiilor ionizante emise de combustibilul nuclear ars, protectia lucratorilor impotriva riscurilor aferente manipularii acestuia este reglementata de prevederile HG 1093/2006 privind stabilirea cerintelor minime de SSM pentru protectia lucratorilor impotriva riscurilor legate de expunerea la agenti cancerigeni sau mutageni la locul de munca. Tinand seama de prevederile hotararii susamintite, precum si de cele altor acte normative in vigoare angajatorul CNE Cernavoda a fost controlat anual de inspectorii ITM Constanta constatandu-se urmatoarele: Angajatorul a asigurat conditii pentru ca expunerea lucratorilor la radiatii ionizante sa fie redusa la nivelul cel mai scazut posibil prin: – utilizarea unei masini robotizate de incarcat-descarcat combustibilul, a carei comanda este realizata de la distanta, din camera de comanda principala. – limitarea la strictul necesar al numarului de lucratori expusi. – Evacuarea agentilor cancerigeni prin ventilatie locala si generala – Utilizarea metodelor de masurare adecvate prin rutine zilnice, debitul de doza determinat fiind de cca 0, 5 μSv/h gamma in zona bazinelor de stocare a combustibilului , identic cu fondul natural de radiatii. – Utilizarea dozimetriei individuale si dotarea lucratorilor cu echipament individual de protectie de radioprotectie (combinezon, protectie respiratorie, manusi, ochelari de protectie), echipament care este depozitat in locuri bine stabilite si este verificat si curatat corespunzator. Astfel, denocivizarea EIP pentru lucratorii expusi se realizeaza in cele doua spalatorii proprii.

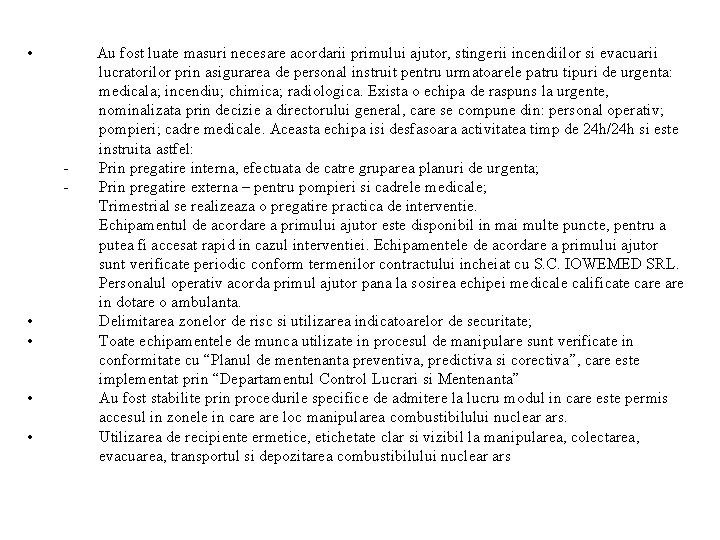

• - • • Au fost luate masuri necesare acordarii primului ajutor, stingerii incendiilor si evacuarii lucratorilor prin asigurarea de personal instruit pentru urmatoarele patru tipuri de urgenta: medicala; incendiu; chimica; radiologica. Exista o echipa de raspuns la urgente, nominalizata prin decizie a directorului general, care se compune din: personal operativ; pompieri; cadre medicale. Aceasta echipa isi desfasoara activitatea timp de 24 h/24 h si este instruita astfel: Prin pregatire interna, efectuata de catre gruparea planuri de urgenta; Prin pregatire externa – pentru pompieri si cadrele medicale; Trimestrial se realizeaza o pregatire practica de interventie. Echipamentul de acordare a primului ajutor este disponibil in mai multe puncte, pentru a putea fi accesat rapid in cazul interventiei. Echipamentele de acordare a primului ajutor sunt verificate periodic conform termenilor contractului incheiat cu S. C. IOWEMED SRL. Personalul operativ acorda primul ajutor pana la sosirea echipei medicale calificate care in dotare o ambulanta. Delimitarea zonelor de risc si utilizarea indicatoarelor de securitate; Toate echipamentele de munca utilizate in procesul de manipulare sunt verificate in conformitate cu “Planul de mentenanta preventiva, predictiva si corectiva”, care este implementat prin “Departamentul Control Lucrari si Mentenanta” Au fost stabilite prin procedurile specifice de admitere la lucru modul in care este permis accesul in zonele in care loc manipularea combustibilului nuclear ars. Utilizarea de recipiente ermetice, etichetate clar si vizibil la manipularea, colectarea, evacuarea, transportul si depozitarea combustibilului nuclear ars

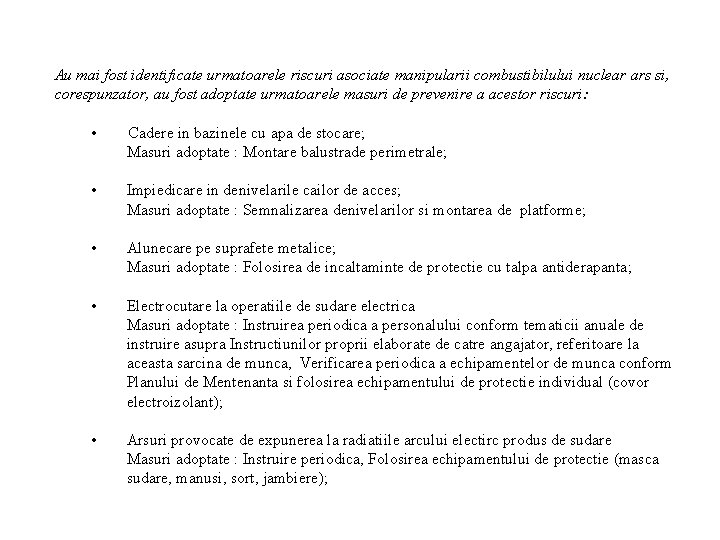

Au mai fost identificate urmatoarele riscuri asociate manipularii combustibilului nuclear ars si, corespunzator, au fost adoptate urmatoarele masuri de prevenire a acestor riscuri: • Cadere in bazinele cu apa de stocare; Masuri adoptate : Montare balustrade perimetrale; • Impiedicare in denivelarile cailor de acces; Masuri adoptate : Semnalizarea denivelarilor si montarea de platforme; • Alunecare pe suprafete metalice; Masuri adoptate : Folosirea de incaltaminte de protectie cu talpa antiderapanta; • Electrocutare la operatiile de sudare electrica Masuri adoptate : Instruirea periodica a personalului conform tematicii anuale de instruire asupra Instructiunilor proprii elaborate de catre angajator, referitoare la aceasta sarcina de munca, Verificarea periodica a echipamentelor de munca conform Planului de Mentenanta si folosirea echipamentului de protectie individual (covor electroizolant); • Arsuri provocate de expunerea la radiatiile arcului electirc produs de sudare Masuri adoptate : Instruire periodica, Folosirea echipamentului de protectie (masca sudare, manusi, sort, jambiere);

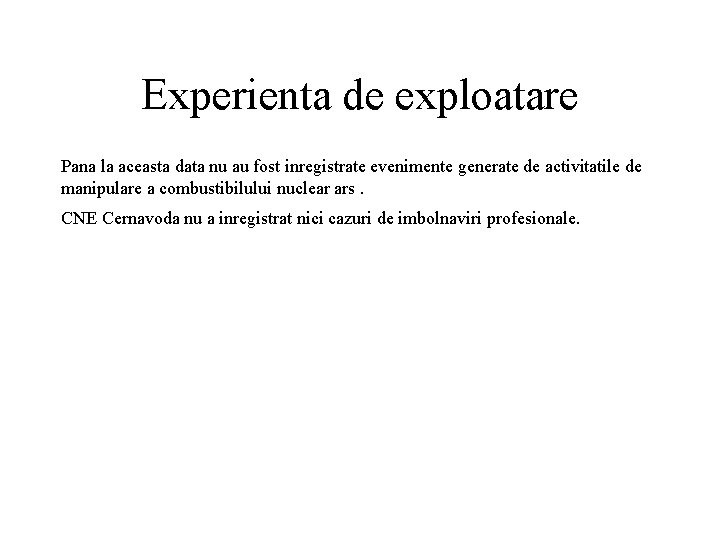

Experienta de exploatare Pana la aceasta data nu au fost inregistrate evenimente generate de activitatile de manipulare a combustibilului nuclear ars. CNE Cernavoda nu a inregistrat nici cazuri de imbolnaviri profesionale.
