CANbus in transport Op weg naar rendement T
CANbus in transport Op weg naar rendement T. Tjiook 25 april 2006, Schiphol Rijk
Squarell Technology · Gespecialiseerd in CANbus technologie · Automobielen, Machines, Landbouw, Industrie… · CANbus apparatuur · CANbus oplossingen · CANbus kennis · Merk onafhankelijk
Werkgebieden Oplossingen voor Truck & Driver Performance Oplossingen voor boord computing & telematica Transport Driver trainers Werkplaatsen Telematica Fleet Management Contract & Leasing Fabrikanten Componenten voor systeem integratie Onderzoek Engineering Klant specifieke ontwikkeling Speciale producten
CANbus Is een systeem dat u Rendement en dus Geld oplevert
Gegevens uit het Motor Management Trailer Opbouw
Gegevens uit diverse specifieke bronnen
Heeft u vrachtwagen CANbus? · Sinds 1995 · 2006: >50% heeft CANbus · Elk jaar +10% EURO-0 1988 EURO-1 1992 EURO-2 1995 EURO-3 2001 EURO-4 2005 Scania Mercedes Volvo MAN / DAF Iveco/Renault · Maar om CANbus te lezen is een FMS interface nodig
FMS interface 1999 · Scania maakt CANbus beschikbaar via FMS interface 2001 · Truck fabrikanten komen FMS standaard overeen 2004 · Alle fabrikanten leveren een FMS interface CANbus FMS interface • Vertalen • Beveiligen • Filteren
FMS Standaard Afspraak tussen alle vrachtwagen leveranciers · · · Rem schakelaar Voertuigsnelheid Cruise control status Koppelingsschakelaar PTO status Gaspedaal positie Totaal brandstof gebruikt Brandstof niveau Motor toerental As positie Aslast Truck · · · · · Totaal motor draaiuren Chassisnummer Software Identificatie nummer Kilometerstand Volgende onderhoudsbeurt Tachograaf informatie Tachograaf voertuig snelheid Koelwater temperatuur motor Fms-standaard informatie
FMS CANbus Truck specifiek FMS standaard Uw Sensoren Squarell maakt van de CANbus een betrouwbare en complete set van gegevens.
Mogelijkheden FMS CANbus Boordcomputer i. Communicate FMS interface FMS CANbus Datalogger Trailer Bridge FMS CANbus Fuel level / theft Temp Sensor Pressure Sensor Humidity Sensor Frequency Sensor Switch Sensor Axle weight GPS RS 232 Tachograph CANdiode
· Om CANbus te gebruiken is nodig: » Vrachtwagen met CANbus » FMS interface » Systeem dat CANbus kan verwerken MAAR WAT KAN JE MET CANbus ?
Filosofie Minder brandstof Cruise = Uit Minder onderhoud Hogere inzet Temp. 72 C Kostenreductie Aansprakelijkheid 001000111101101 Verbruik l 45 l/h Hoger kwaliteit Truck Prestatie Tracking Asgewicht 12 T Rijstijl verbetering Lading informatie Snelheid=80 km/h ……. Hardware Data Informatie Kennis Voordeel
Brandstof besparen · Kilometers en getankte liters Kenteken Chauffeur Afstand Liters Verbruik BB-SL-96 Karl H 1200 km 375 1: 3, 2 BB-SH-55 Josef G 2400 km 800 1: 3, 0 BD-VT-66 Felix R 120 km 40 1: 3, 0 BD- VT-89 Mark H 500 km 1804 1: 2, 8 » Altijd achteraf » Een cijfer, zonder achtergrond » Hoe kan je het verbruik verbeteren? » Meten = Weten = Aansturen
Hoe verbeter je het verbruik? · Meet het verbruik · Waarom is het verbruik hoog-laag? · Meet de rijstijl · Remmen, acceleren, · Analyseer de gegevens · Neem maatregelen
Brandstof besparen Verbruik 1: 2, 9 Verbruik 1: 3, 3 Rem: 302 197 Noodstop: 6 Noodstop: 0 Gem. snelh: 75 Gem. snelh: 76 Besparing: > 10%!
Even rekenen · 150. 000 km/jaar · 1 liter = 3 kilometer · 50. 000 liter diesel = 50. 000 Euro per jaar · 10% besparen = 5000 Euro per jaar » = » = 1 maand gratis diesel per jaar 2% meer winst ROI?
Terugkoppeling · Voor: » Lager brandstof verbruik » Beter voertuiggebruik » Minder slijtage » Minder onderhoud » Meer veiligheid Maar dan niet zo…. Meten Terugkoppelen
Nog een voorbeeld

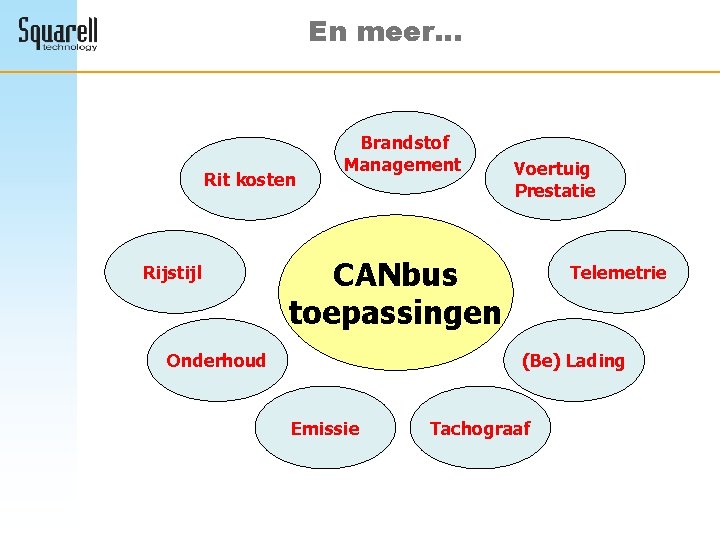

En meer… Rit kosten Rijstijl Brandstof Management Voertuig Prestatie CANbus toepassingen Onderhoud Telemetrie (Be) Lading Emissie Tachograaf
Wat verwacht u van CANbus? · · Accurate gegevens Objectief Actuele gegevens Controle en aansturing · Besparingen zijn substantieel: » 6 -16 op brandstof » 10 -40% op remslijtage » 5 -10% op onderhoud

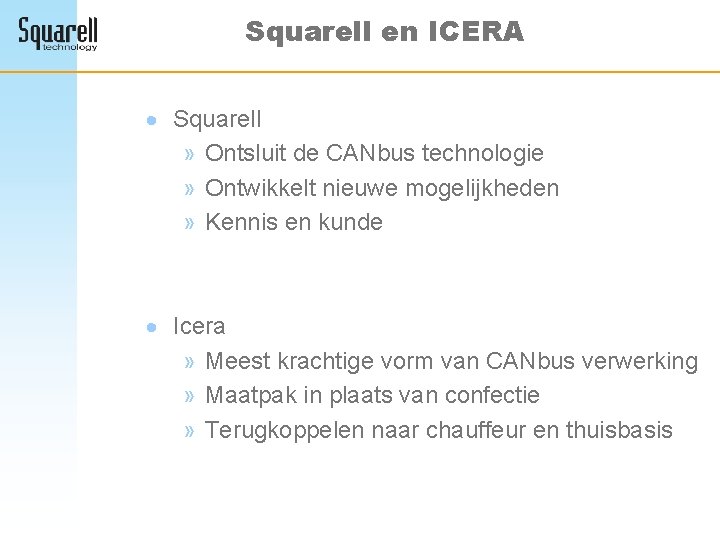

Squarell en ICERA · Squarell » Ontsluit de CANbus technologie » Ontwikkelt nieuwe mogelijkheden » Kennis en kunde · Icera » Meest krachtige vorm van CANbus verwerking » Maatpak in plaats van confectie » Terugkoppelen naar chauffeur en thuisbasis
Voor Chauffeur en Kantoor 17% Maand 8% Week
Uitnodiging · Wij nodigen u uit om samen » het optimale uit uw vrachtwagen en chauffeur te halen » substantieel en structureel te besparen » het rendement van uw onderneming te verhogen
Heeft u vragen?
Heeft u vragen? » Digitale tachograaf en CANbus? » CANbus voor bussen? » CANbus voor lichte bedrijfswagens? » Kan CANbus ook op mijn huidige boordcomputer? » Hoe kan je de gegevens uit de oplegger krijgen? » Wat is nu het zuinigste voertuig?

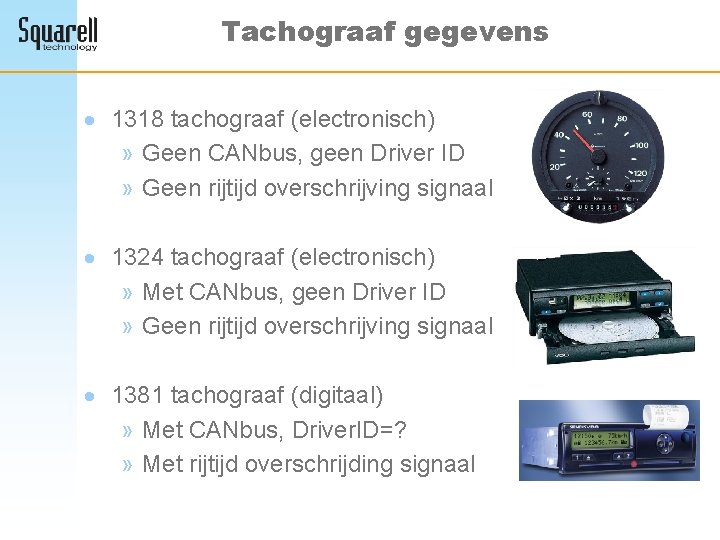

Tachograaf gegevens · 1318 tachograaf (electronisch) » Geen CANbus, geen Driver ID » Geen rijtijd overschrijving signaal · 1324 tachograaf (electronisch) » Met CANbus, geen Driver ID » Geen rijtijd overschrijving signaal · 1381 tachograaf (digitaal) » Met CANbus, Driver. ID=? » Met rijtijd overschrijding signaal
Digitale tachograaf · Actuele gegevens via CANbus » Snelheid » Kilometerstand » Werk status (werk knopjes) » Tijd overschrijvingsignaal » Tacho werking · Geen historische download · In sommige gevallen geen Driver. ID » Vraag uw truckleverancier!
