Campo magntico Magnetosttica Lei de Biot Savart Um

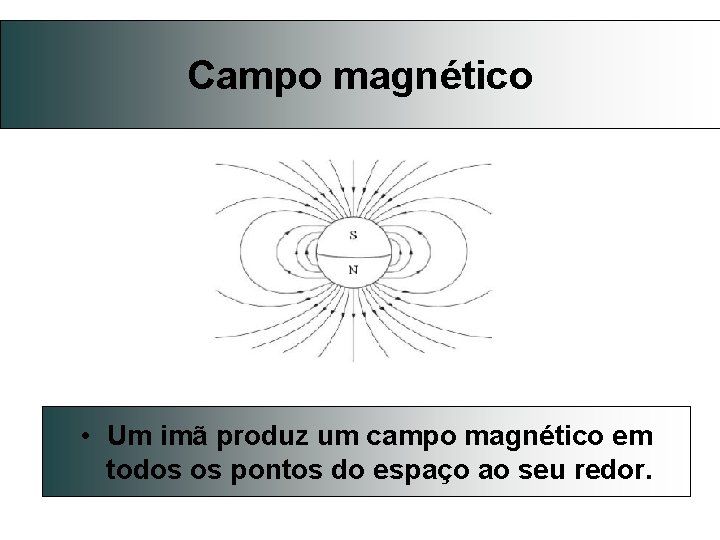

Campo –magnético Magnetostática Lei de Biot Savart • Um imã produz um campo magnético em todos os pontos do espaço ao seu redor.

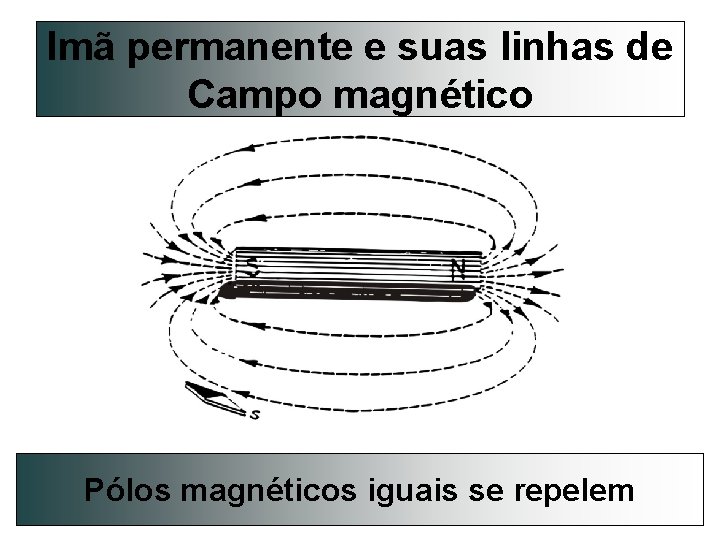

Imã permanente e suas linhas de Campo magnético Pólos magnéticos iguais se repelem

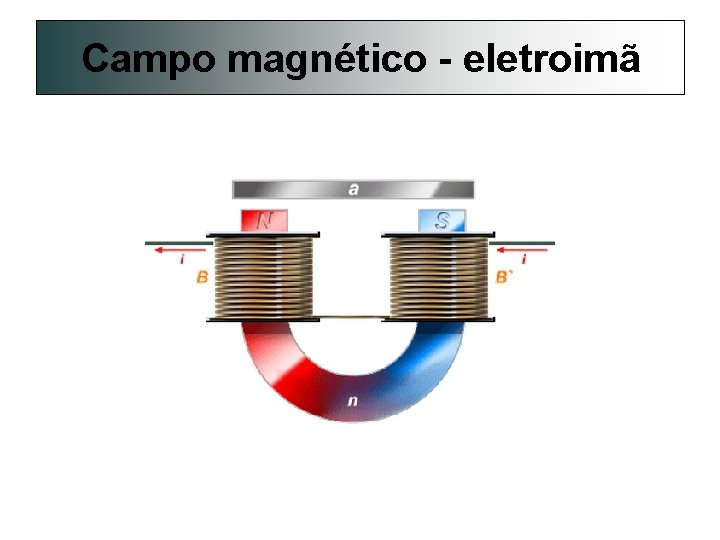

Campo magnético - eletroimã

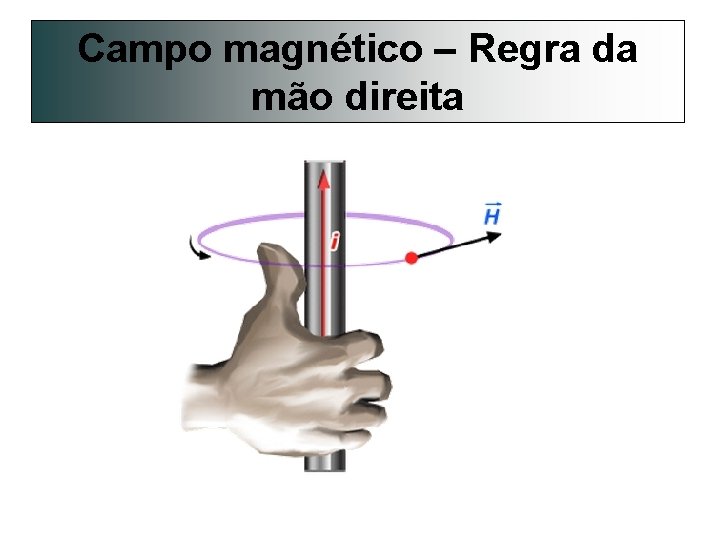

Campo magnético – Regra da mão direita

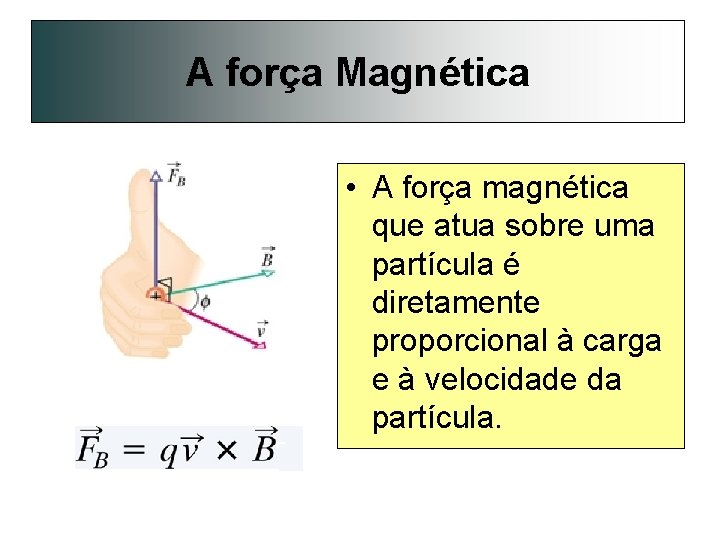

A força Magnética • A força magnética que atua sobre uma partícula é diretamente proporcional à carga e à velocidade da partícula.
A força Magnética em um fio percorrido por uma corrente • O campo magnético exerce uma força lateral sobre os elétrons em movimento.

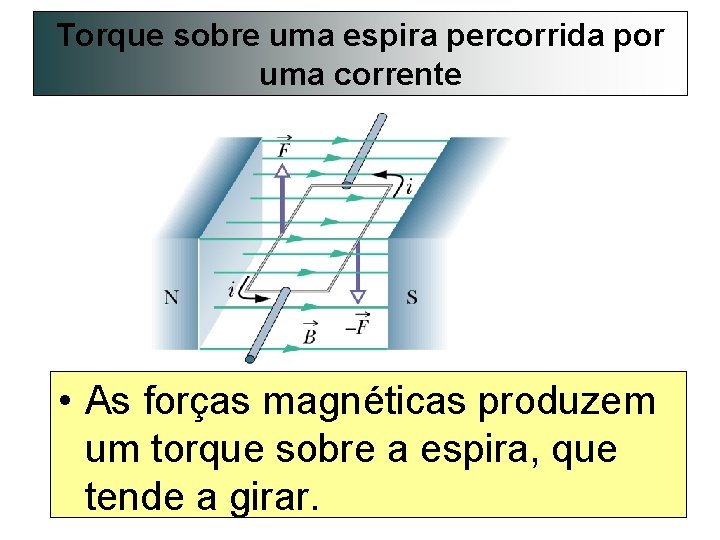

Torque sobre uma espira percorrida por uma corrente • As forças magnéticas produzem um torque sobre a espira, que tende a girar.

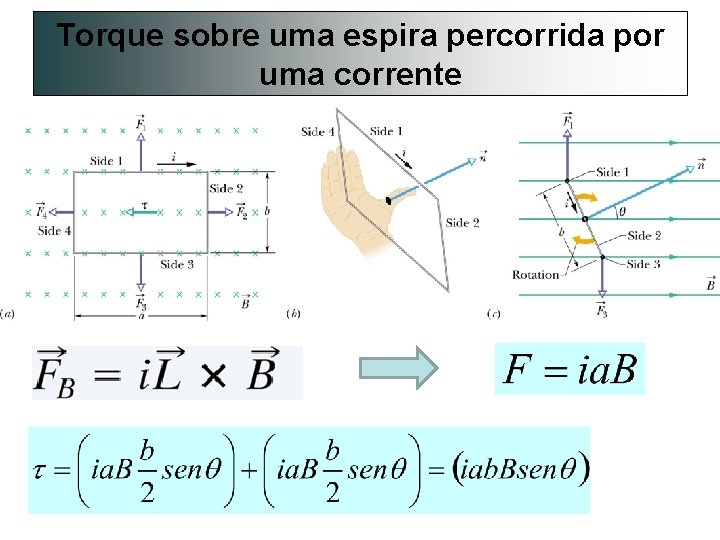

Torque sobre uma espira percorrida por uma corrente
O Dipolo Magnético • Definindo o momento de dipolo magnético: • Torque exercido pelo campo sobre o dipolo magnético:

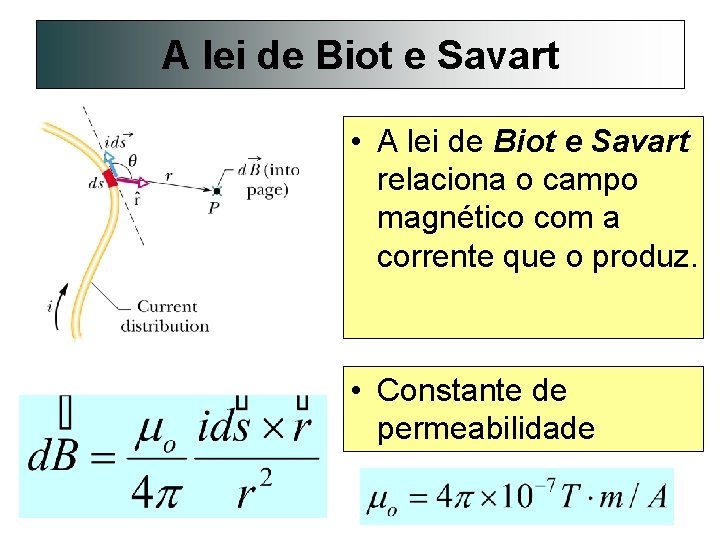

A lei de Biot e Savart • A lei de Biot e Savart relaciona o campo magnético com a corrente que o produz. • Constante de permeabilidade

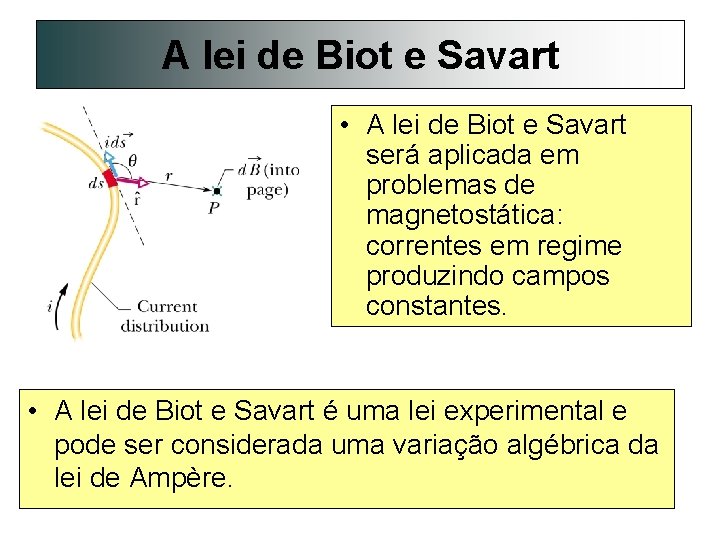

A lei de Biot e Savart • A lei de Biot e Savart será aplicada em problemas de magnetostática: correntes em regime produzindo campos constantes. • A lei de Biot e Savart é uma lei experimental e pode ser considerada uma variação algébrica da lei de Ampère.

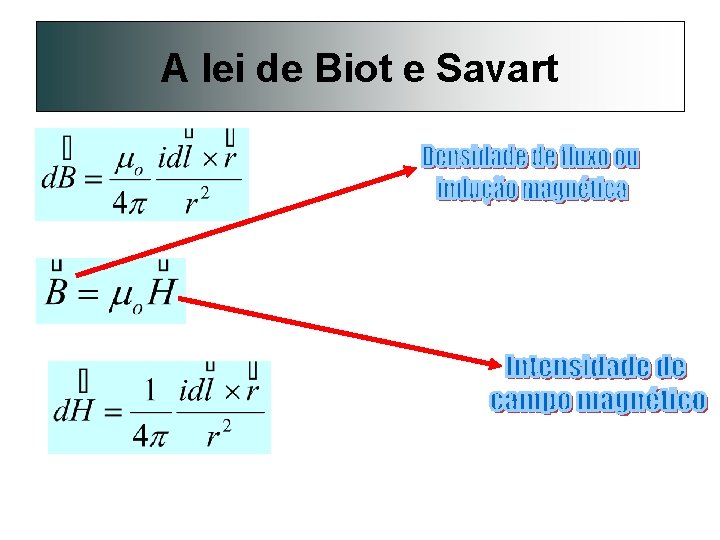

A lei de Biot e Savart

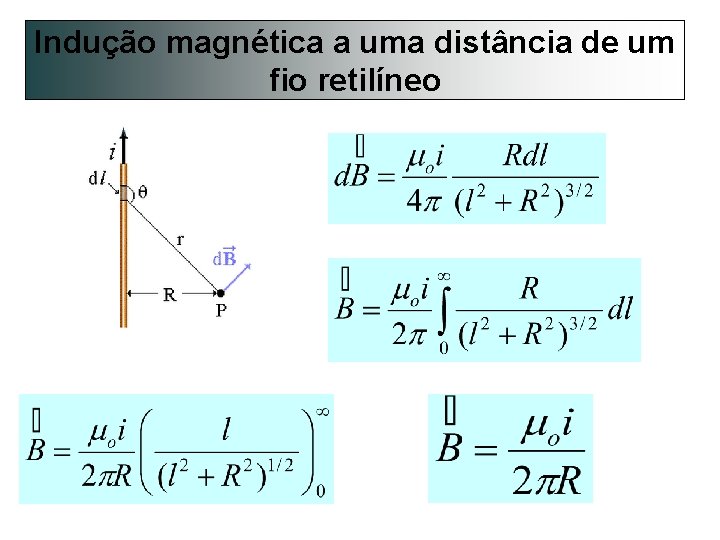

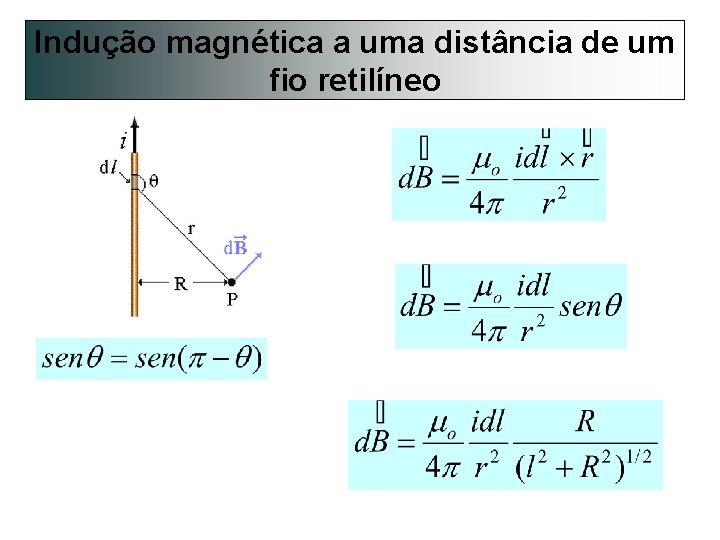

Indução magnética a uma distância de um fio retilíneo
Indução magnética a uma distância de um fio retilíneo

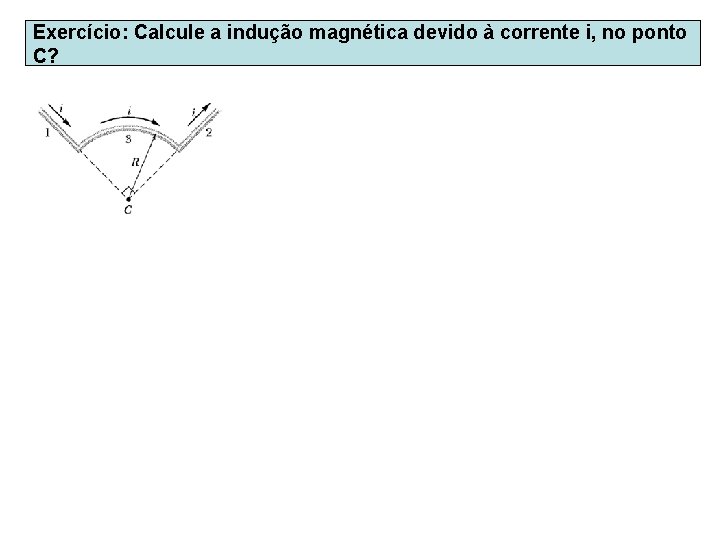

Exercício: Calcule a indução magnética devido à corrente i, no ponto C?
