Campo Elétrico
Campo gravitacional - revisão • Indica uma possibilidade de força gravitacional. • Descreve a intensidade da força gravitacional (peso) exercida sobre cada unidade de massa (m) imersa no campo gravitacional. • Em nosso exemplo, o campo gravitacional é gerado pela massa da Terra. m P=m. g SI SI ou Exemplo: 1 1 kg ----- 10 N 2 kg ----- 20 N
Campo elétrico P -Q + q>0 Exemplo: 0, 5 C ---------2, 5 N 1 C --------- 5 N 1 2 C ---------10 N
Campo elétrico • Intensidade, módulo ou magnitude: • Direção: a mesma da linha que liga o centro da carga ao ponto P. • Sentido Q > 0: “Afastamento” em relação à carga Q Q < 0: “Aproximação” em relação à carga Q 3 4 1 +Q 2 -Q
Campo elétrico • Intensidade, módulo ou magnitude: • Direção: a mesma da linha que liga o centro da carga ao ponto P. • Sentido Q > 0: “Afastamento” em relação à carga Q Q < 0: “Aproximação” em relação à carga Q q<0 q>0 + + - q>0 1 + - Q>0 q<0 2 3 Q<0 4
Carga geratriz (Q > 0) Carga geratriz (Q < 0)
Campo elétrico: carga geratriz puntiforme • Intensidade, módulo ou magnitude: • Direção: a mesma da linha que liga o centro da carga ao ponto P. • Sentido Q > 0: “Afastamento” em relação à carga Q. Q < 0: “Aproximação” em relação à carga Q. d d + + Q>0 + q>0
Campo elétrico unifome (CEU) + + + + - Os vetores campo elétrico tem mesma intensidade, direção e sentido em todos os pontos dessa região.
Exercício 1, pg. 66
Exercício 1, pg. 66 d = 2 m + A b) o significado do valor encontrado no item anterior; 1 Será exercida um força elétrica de 18000 N sobre cada 1 C de carga elétrica colocado no ponto A.
Exercício 1, pg. 66 d = 2 m + A + 1
Exercício 1, pg. 66 d = 2 m + A + 1 X = 36 N
Exercício 2, pg. 66 (Vunesp) Na figura adiante, o ponto P está equidistante das cargas fixas +Q e -Q. Qual dos vetores indica a direção e sentido do campo elétrico em P, devido a essas cargas?
Extra 1 - No ponto A da figura, existe uma carga de 8 μC. O valor da carga elétrica colocada em B, para que o campo elétrico em P seja nulo é: + + A P 2 m B 1 m
Exercício 2, pg. 66 (Vunesp) Na figura adiante, o ponto P está equidistante das cargas fixas +Q e -Q. Qual dos vetores indica a direção e sentido do campo elétrico em P, devido a essas cargas? 1 -Q . P 2 +Q Não se esqueçam de fazer a soma vetorial
Extra 2 - (UFJF-MG) Junto ao solo, a céu aberto, o campo elétrico da Terra é E = 150 N/C, como mostra a figura. Adotando a aceleração da gravidade como sendo g = 10 m/s². Considere uma esfera de carga q = -4µC em repouso, próxima à superfície da Terra. a) Qual o sentido do campo elétrico E (para cima ou para baixo) de modo que a esfera permaneça em repouso. b) Desprezando a resistência do ar, qual a massa m de esfera, em gramas, para que ela fique em equilíbrio no campo gravitacional da Terra.
Extra 2 - (UFJF-MG) Junto ao solo, a céu aberto, o campo elétrico da Terra é E = 150 N/C, como mostra a figura. Adotando a aceleração da gravidade como sendo g = 10 m/s². Considere uma esfera de carga q = -4µC em repouso, próxima à superfície da Terra. ++++++++++ q<0 -------------- O campo elétrico aponta para baixo. a) Qual o sentido do campo elétrico E (para cima ou para baixo) de modo que a esfera permaneça em repouso.
Extra 2 - (UFJF-MG) Junto ao solo, a céu aberto, o campo elétrico da Terra é E = 150 N/C, como mostra a figura. Adotando a aceleração da gravidade como sendo g = 10 m/s². Considere uma esfera de carga q = -4µC em repouso, próxima à superfície da Terra. ++++++++++ m. g = E. |q| q<0 -------------- m = 0, 06 g b) Desprezando a resistência do ar, qual a massa m de esfera, em gramas, para que ela fique em equilíbrio no campo gravitacional da Terra.

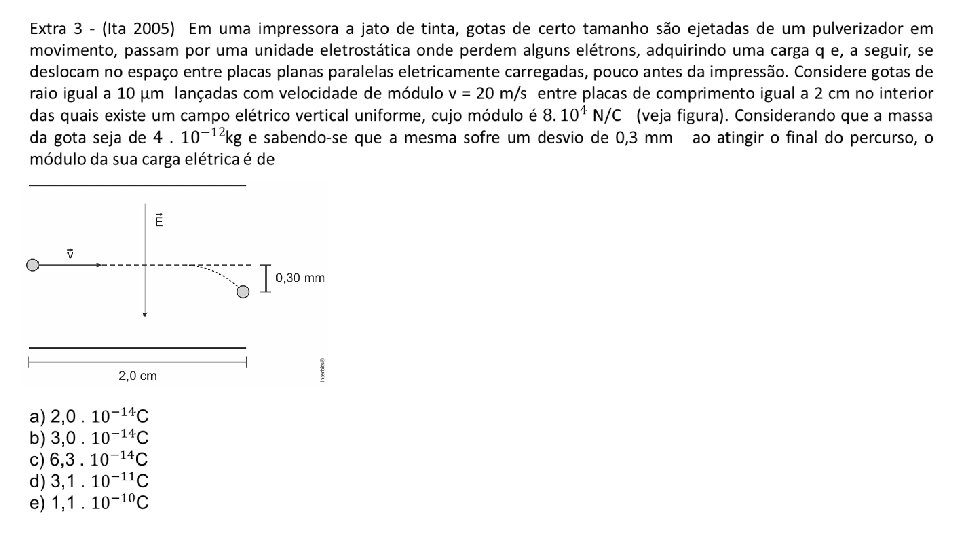

x MUV MU y v Eixo x (MU) Eixo y (MUV)

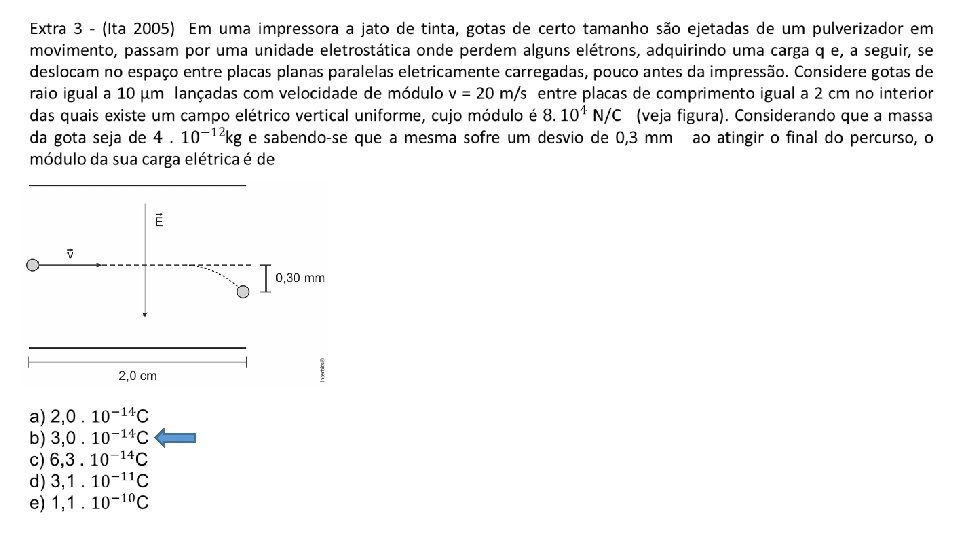

x MUV MU Eixo y (MUV) 0 y v
